USB 和 USB Type-C® 电气测试领先地位 - 从物理层到协议层
完整的 PHY 和 PHY-logic层示波器解决方案 ：USB4 , Thunderbolt、USB 3.0/2.0、DisplayPort2.1 和 USB PD，这些接口均通过 USB Type-C 连接器实现。
-

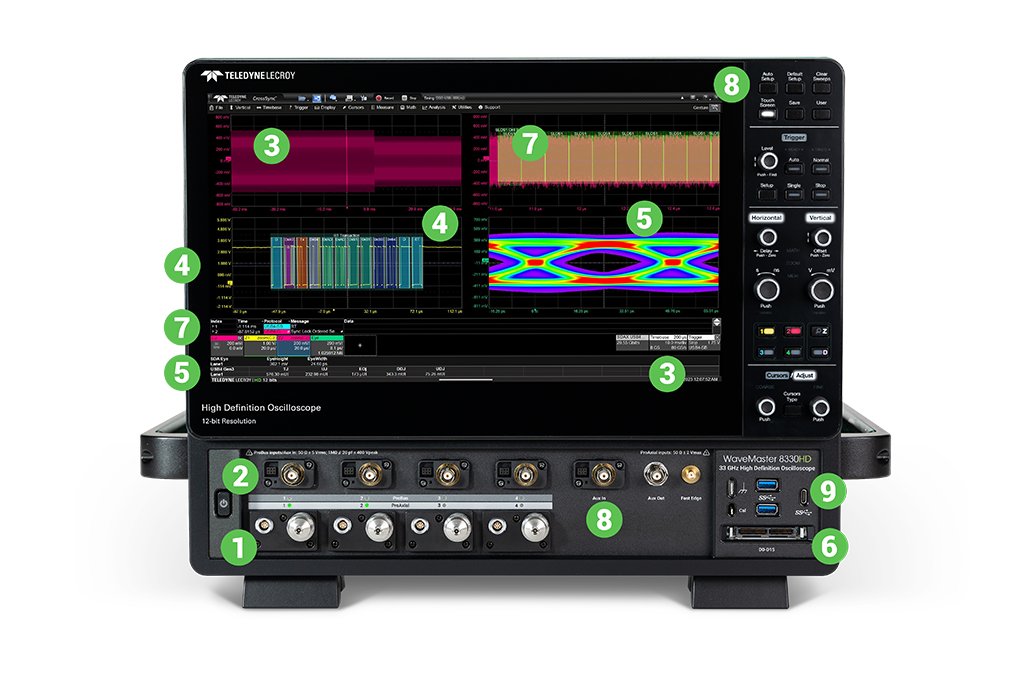

用于 USB-C 测试的最佳示波器
- 内置用于测量和表征信号的 USB-C 专业测试工具
- 通过跨层分析简化 USB-C 链路测试

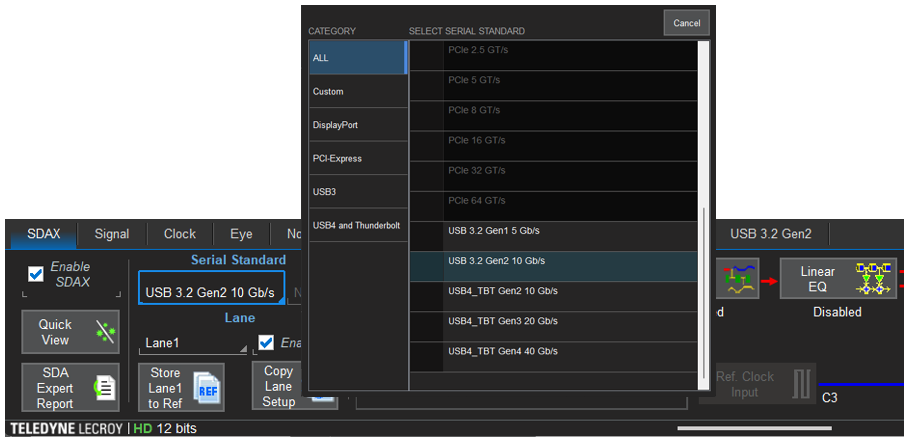

在SDA Expert中选择USB标准
只需从预定义列表中选择 USB 串行标准，即可获得用于测量和表征 USB 信号的即时测试专业知识。 可为 SDA Expert 提供 USB 技术选项。
-
易于配置的测试点设置
-
全面的眼图、抖动和其他 USB-C PHY 测量
-
简单而强大的均衡分析
了解更多

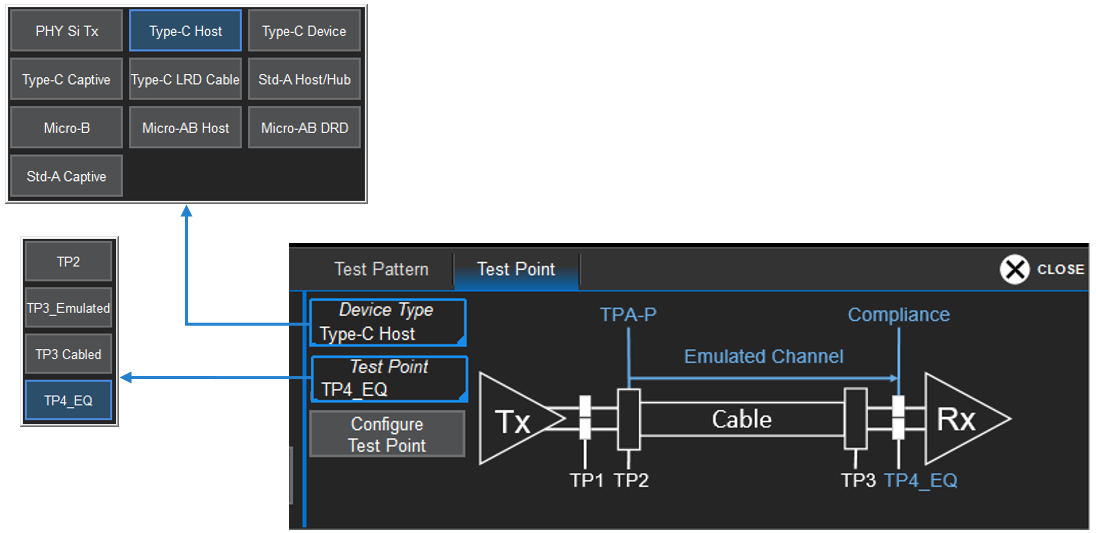

配置 USB 测试点
测试点配置允许您在链路中的任何测试点执行发射机测试。 动态测试点图根据您的选择而变化，以减少设置错误。
-
使用测得的 S 参数文件在“PHY Si”测试点进行测试，以反嵌入回发送器引脚
-
选择 TP2 和连接器类型以在设备连接器上进行测试
-
选择 TP4_EQ 以嵌入标准的电缆模型并应用均衡

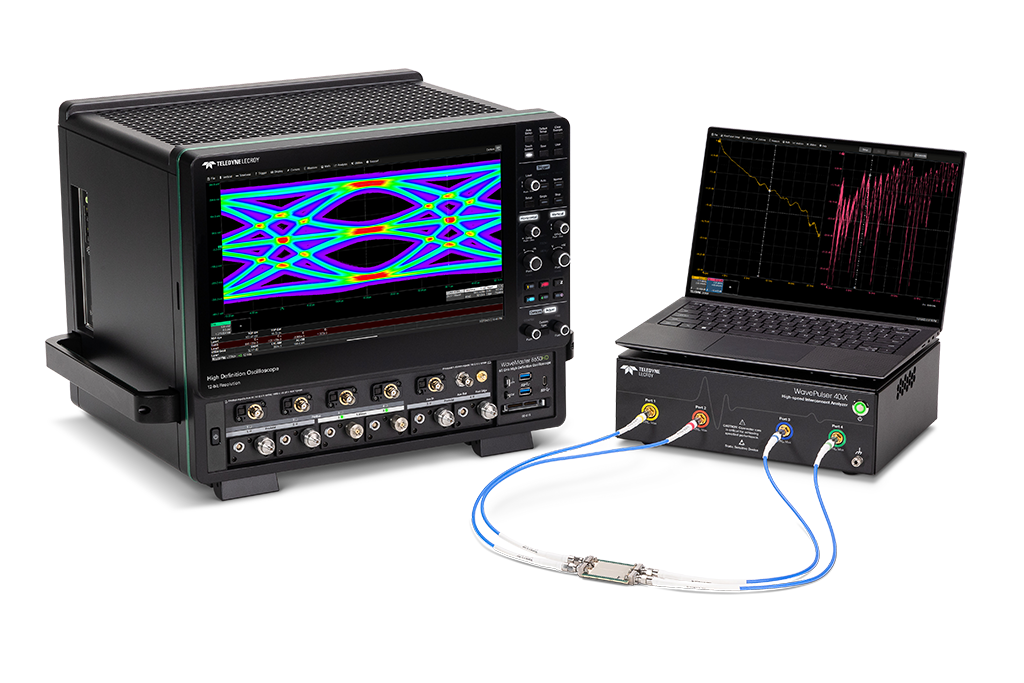

使用 WavePulser 40iX 创建用于嵌入、去嵌入和通道仿真的 S 参数文件以进行串行数据分析。
了解更多
选择 USB 测量
USB-C 技术特定测量定义在 USB4, Thunderbolt, USB 3.2和 DisplayPort CTS（合规性测试规范）只需按一下 SDA Expert 软件中的按钮即可访问。
-
USB 发送器均衡（TxEq、TX-FFE）测量
-

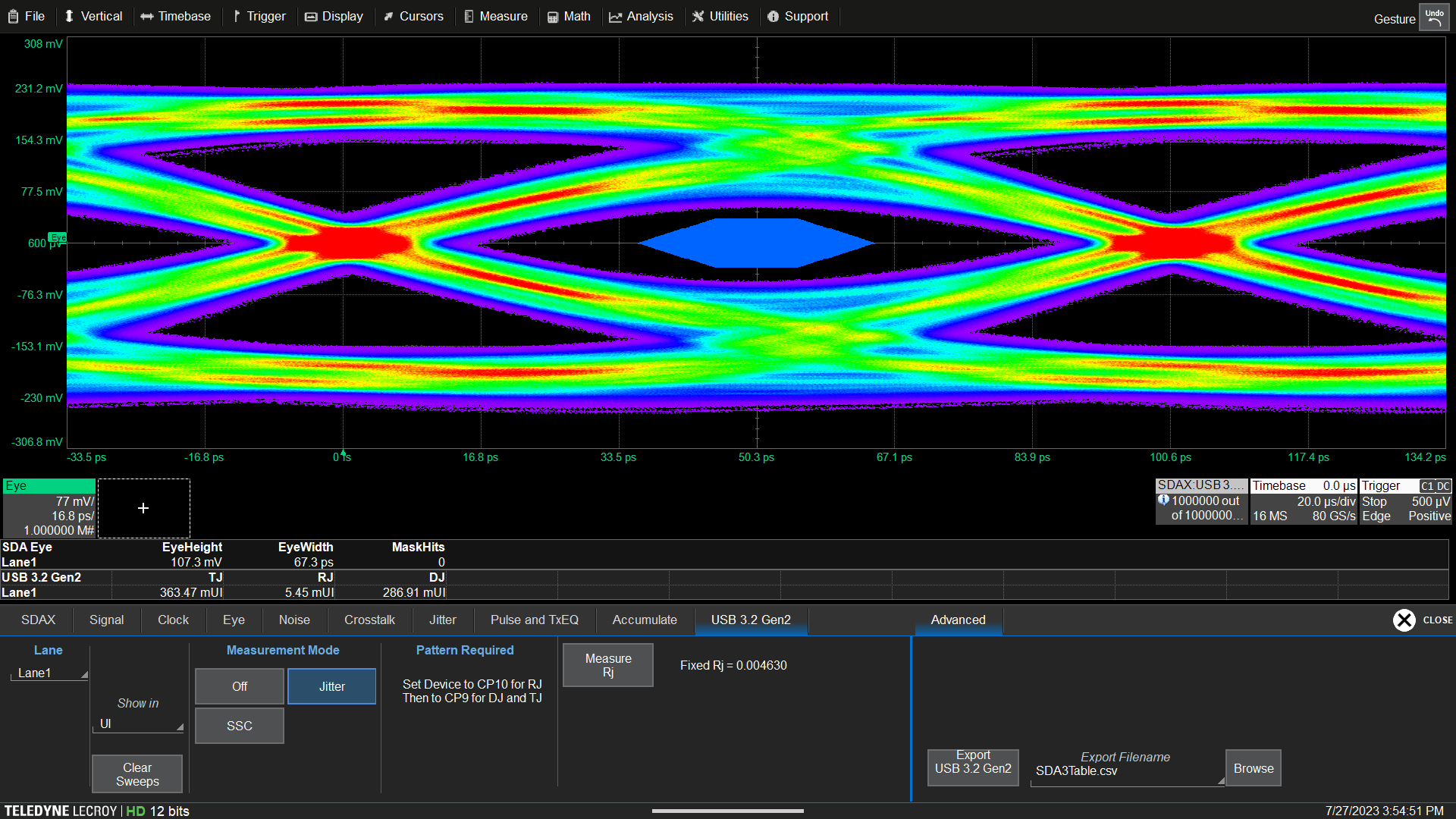

USB 眼图测试 - 眼高、眼宽、眼罩测试
-
幅度 – ACCM（交流共模）、Pk-Pk 电压、SNDR
-
抖动 – RJ（随机抖动）、DJ（确定性抖动）、TJ（总抖动）、UJ（不相关抖动）、UDJ（不相关确定性抖动）、OEJ（奇偶抖动）
-
SSC（扩频时钟）——SSC 频率变化、SSC 速率、SSC 范围
了解更多

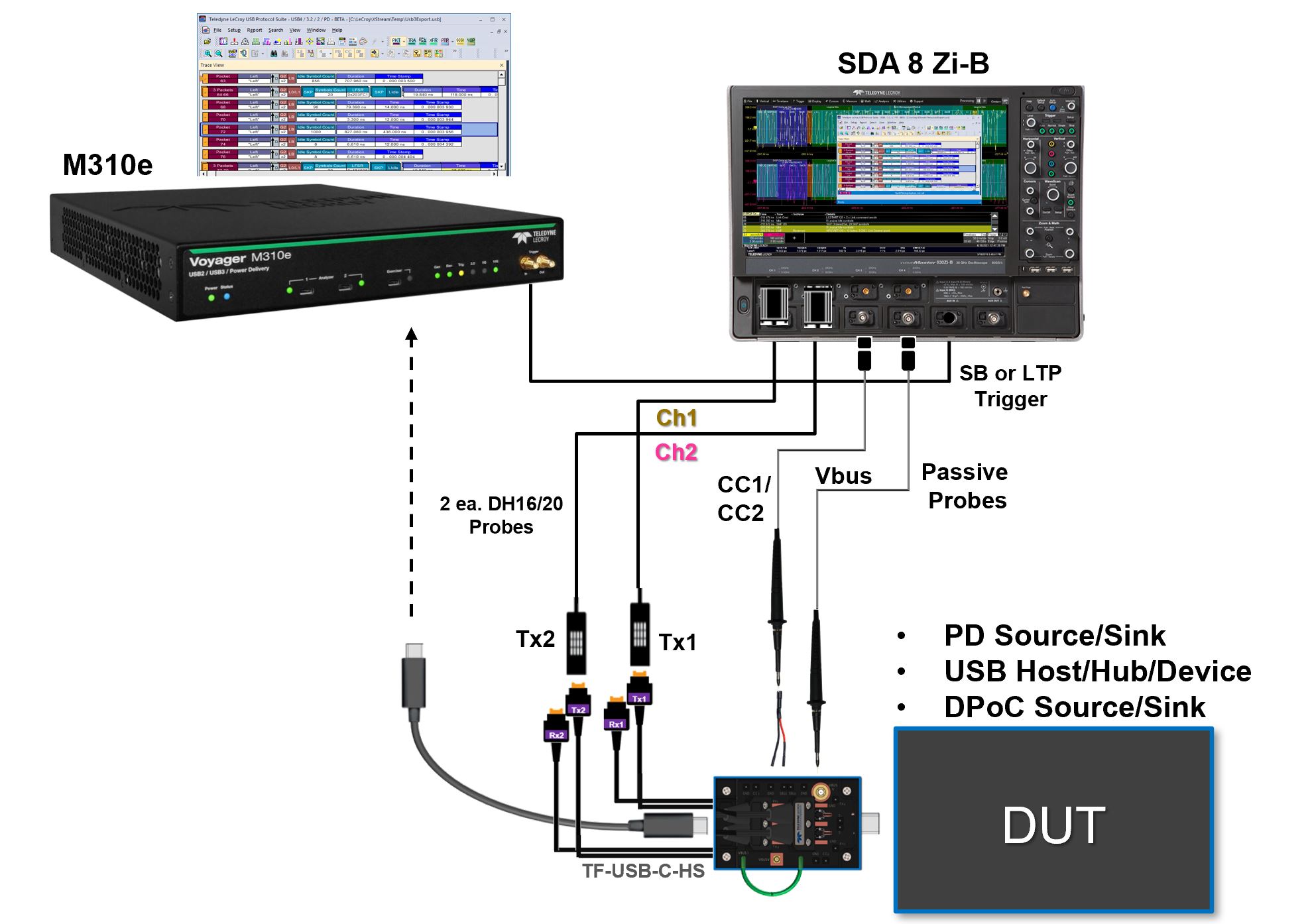

验证和调试 Thunderbolt 和 USB Type-C 主动链接操作。
-
TF-USB-C-HS 测试试样夹具可以在不干扰链路的情况下观察电气和协议行为
-
USB-C 边带信号（USB-PD、 USB4-SB、DP-AUX、USB VBUS（电压和电流）可使用无源或有源探头访问
-
USB 数据通道的高带宽示波器探测点
通过捕获整个协议栈快速解决互操作性问题
-
在同一高级事件上触发协议分析仪和示波器的捕获
-
轻松测量协议域和电气域之间的时序关系
-
更快的根本原因分析意味着更少的昂贵的指责练习
使用集成的物理和协议视图分析链路训练
-
观察协议级命令的电气级结果
-
组合导航意味着始终知道哪些协议和电气行为同时发生
-
没有任何一种仪器可以对链路训练提供这种水平的跨层洞察

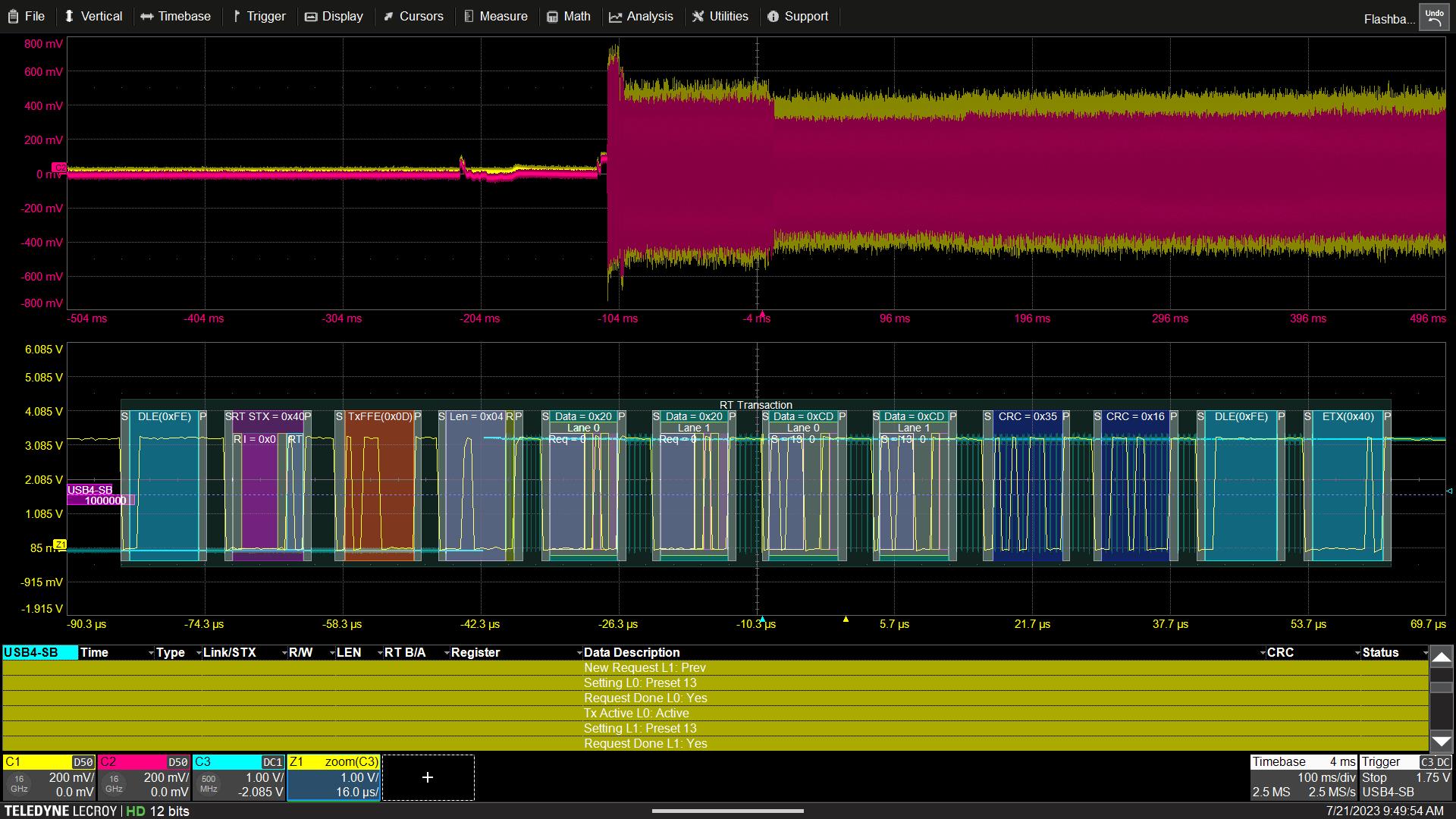

无与伦比的 USB-C PHY-logic 和边带调试
链路训练和边带协商失败是 USB Type-C 设备上发现的许多合规性和互操作性失败的原因。 通过使用力科的物理层逻辑子块和边带调试解决方案，可以将这些故障快速识别为物理层或者链路层问题。
更深入的调试工具箱
调试信号完整性和系统相关的合规性故障
- 轻松配置 CTS 测试点
- 内置眼图、TX-FFE (TxEQ)、抖动、幅度和 SSC 测量
- 边带触发和解码
- 使用 WavePulser 40iX 进行 Rx 通道校准和表征
通过USB-C的DisplayPort
VESA 批准的 DisplayPort 2.1/1.4 源和接收器的 PHY CTS 合规性测试方案
- 支持多通道测试
- 支持第 3 方测试夹具和 DUT 控制器。
- 使用边带 TDMP 工具调试 DisplayPort Alt-Mode
RapidWave4000 对 USB-C 和 HDMI 电缆执行进货质量检查
如果您在关键应用中使用 USB-C 和 HDMI 电缆，并且需要客观地测量供应商电缆质量，那么您需要 RapidWave4000 高级电缆测试仪。
- 经济实惠且简单
- 快速执行 100% 来料检验
- 利用客观的测试数据管理供应商质量
- 确保不存在可避免的严重故障
探索更多 - RapidWave4000 高级电缆测试仪

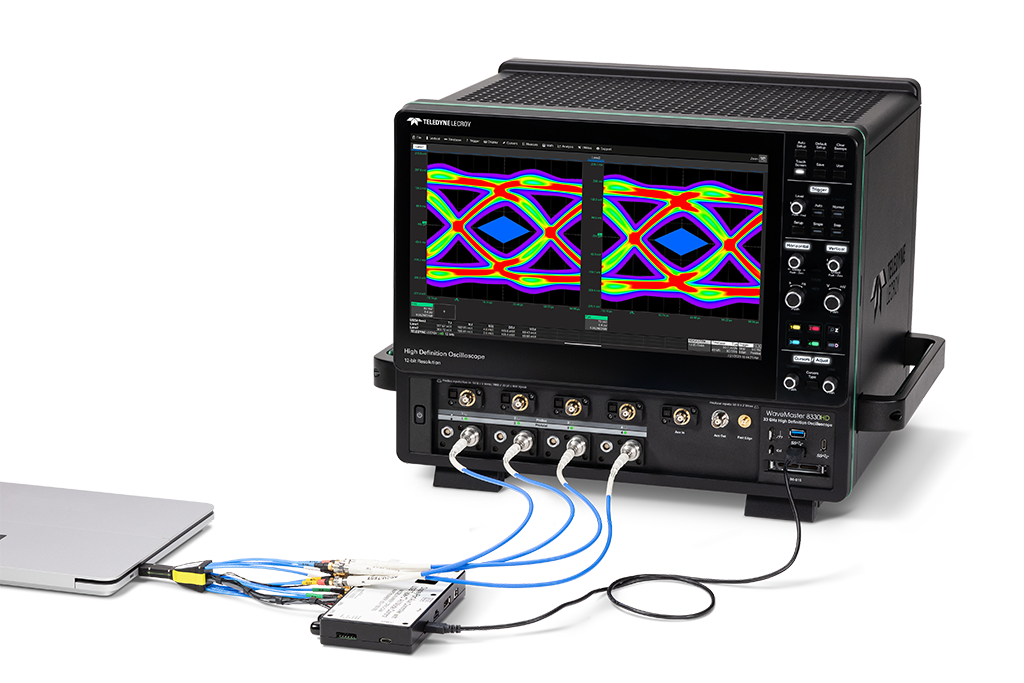

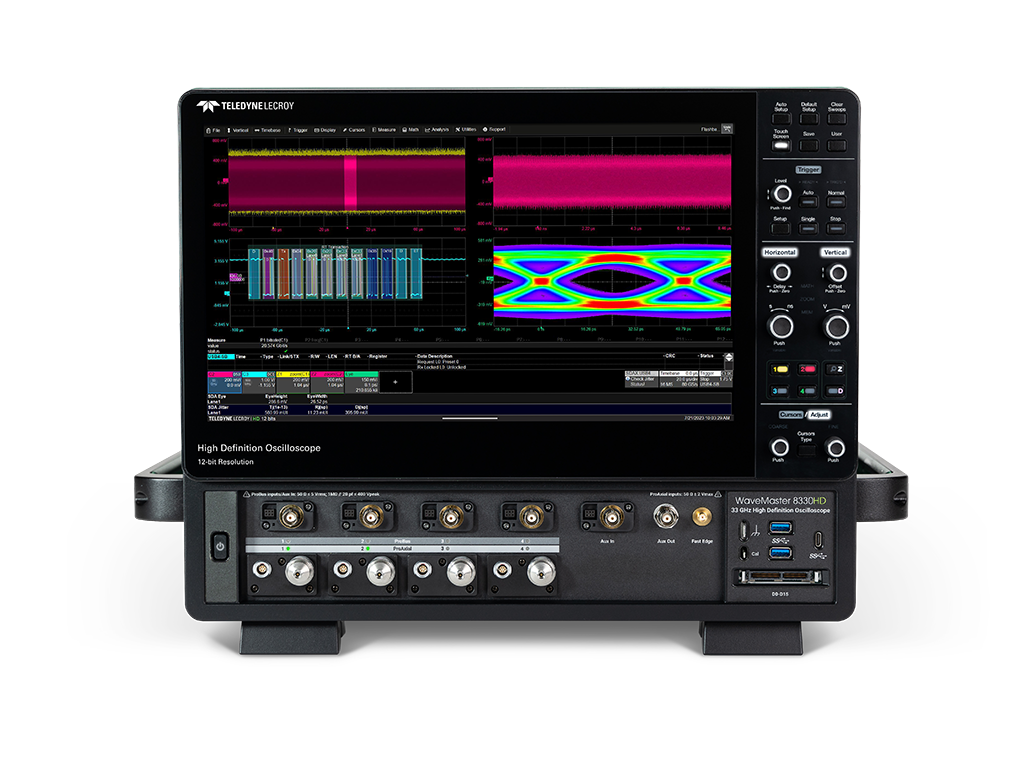

WaveMaster 8000HD
WaveMaster 8000HD 支持各代 USB 和 DisplayPort Tx/Rx 测试，满足所有所需带宽：
- 25 GHz 用于 USB4/Thunderbolt 和 DisplayPort UHBR
- 16 GHz 用于 USB 3.2 (Gen2) 和 DisplayPort HBR3
- 13 GHz 用于 USB 3.2 (Gen1) 和 DisplayPort RBR/HBR/HBR2
- 所有型号均支持 USB 2.0

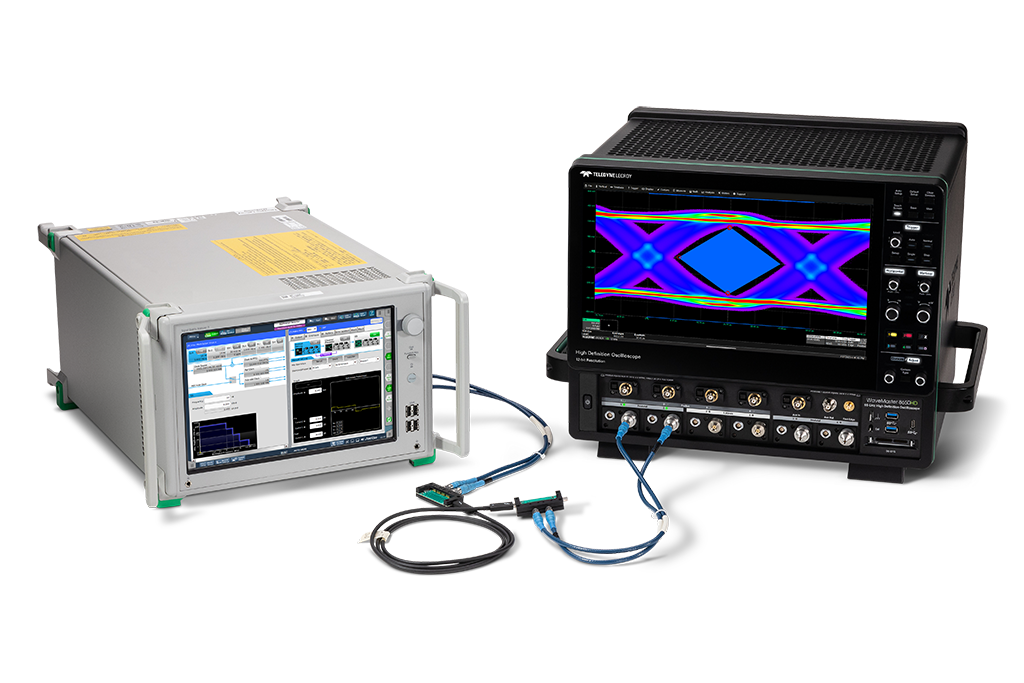

使用 WavePulser 40iX 进行 Rx 通道校准和表征

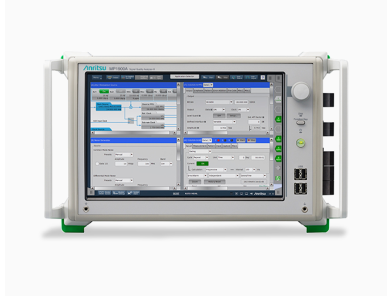

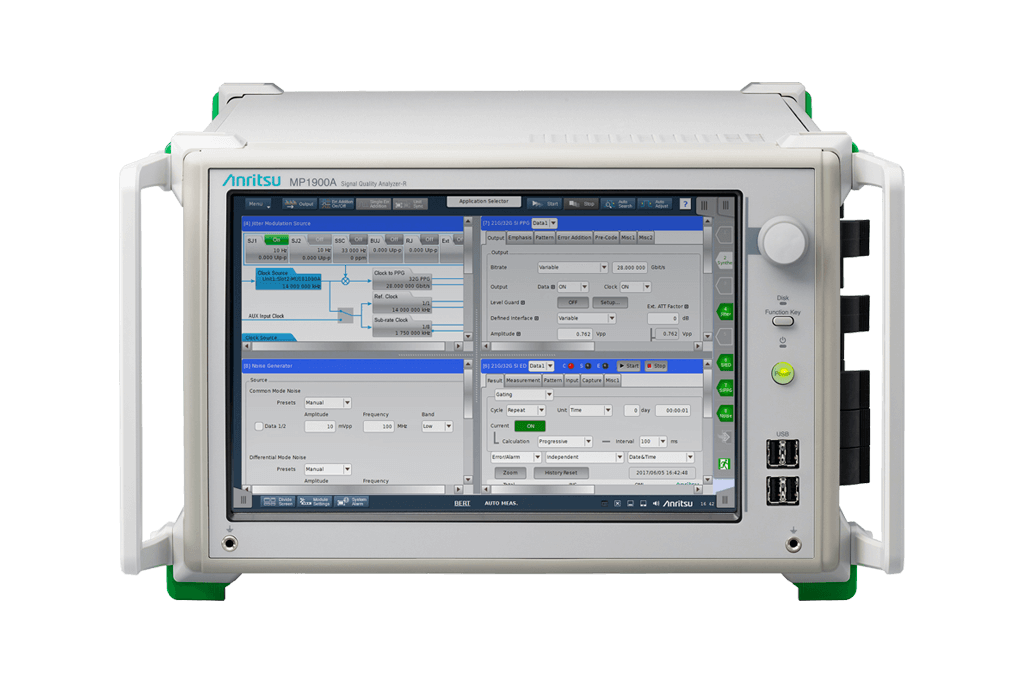

安立 SQA-R MP1900A
安立 SQA-R MP1900A 是一种集各种高速 BERT 解决方案于一体的解决方案。
- 所有接收机校准以及 BER 测试需要的抖动和噪声生成
- 具有集成 10-tap加重的高质量波形 PPG

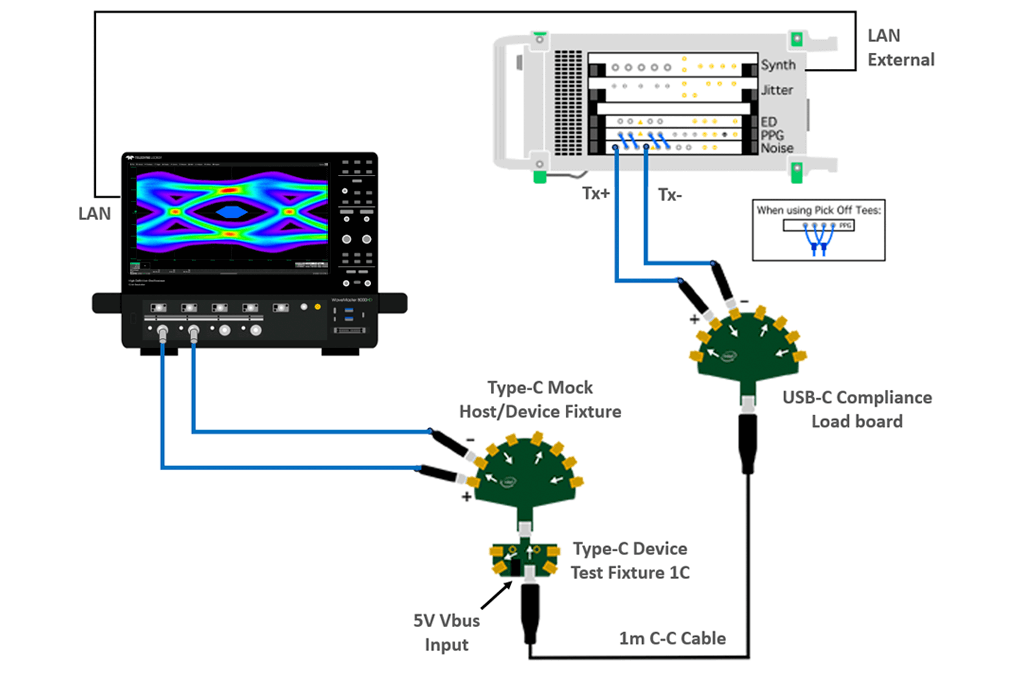

- LTSSM 环回和具有用于USB 3.2 接收测试的可调 CTLE 的误码检测器
时间和温度抖动漂移小于 +/- 2%（2天，+/- 5 度），MP1900A具有最高的信号质量，可获得最可重复的结果。
|
|
| 所需 25 GHz 带宽 |
| 所需 80GS/s 采样率 |
| 分辨率 |
| 最大记录长度 |
| 高速输入（50 欧姆） |
| 边带输入（1M 欧姆） |
| 边带触发器 |
| 高速数据总线解码器 |
| 示波器数据的协议分析 |
| 边带触发器和解码器 |
| 边带 PHY 测量 |
| 边带 MSO 触发和解码 |
| 内置 USB-C 技术选项 |
| PHY Tx（来源）合规软件 |
PHY Rx（接收器）一致性软件
USB4 和 Thunderbolt
USB 3.2
显示端口 2.1/1.4 |
| PHY 逻辑层测试夹具 |
| 跨层分析 |
| 前面板超高速 USB 端口 |
|
|
|
|
| 10 bits |
| 2 Gpts |
|
| --- |
| --- |
| --- |
| --- |
| 仅解码 |
| --- |
| --- |
| --- |
|
使用 JBERT
是
是
是 |
| 活动链接夹具 |
| --- |
| --- |
|
|
|
|
| 8 bits |
| 500 Mpts |
|
| --- |
| --- |
| --- |
| --- |
| --- |
| --- |
| --- |
| --- |
|
使用 MP1900A
是
没有
没有 |
| --- |
| --- |
| --- |

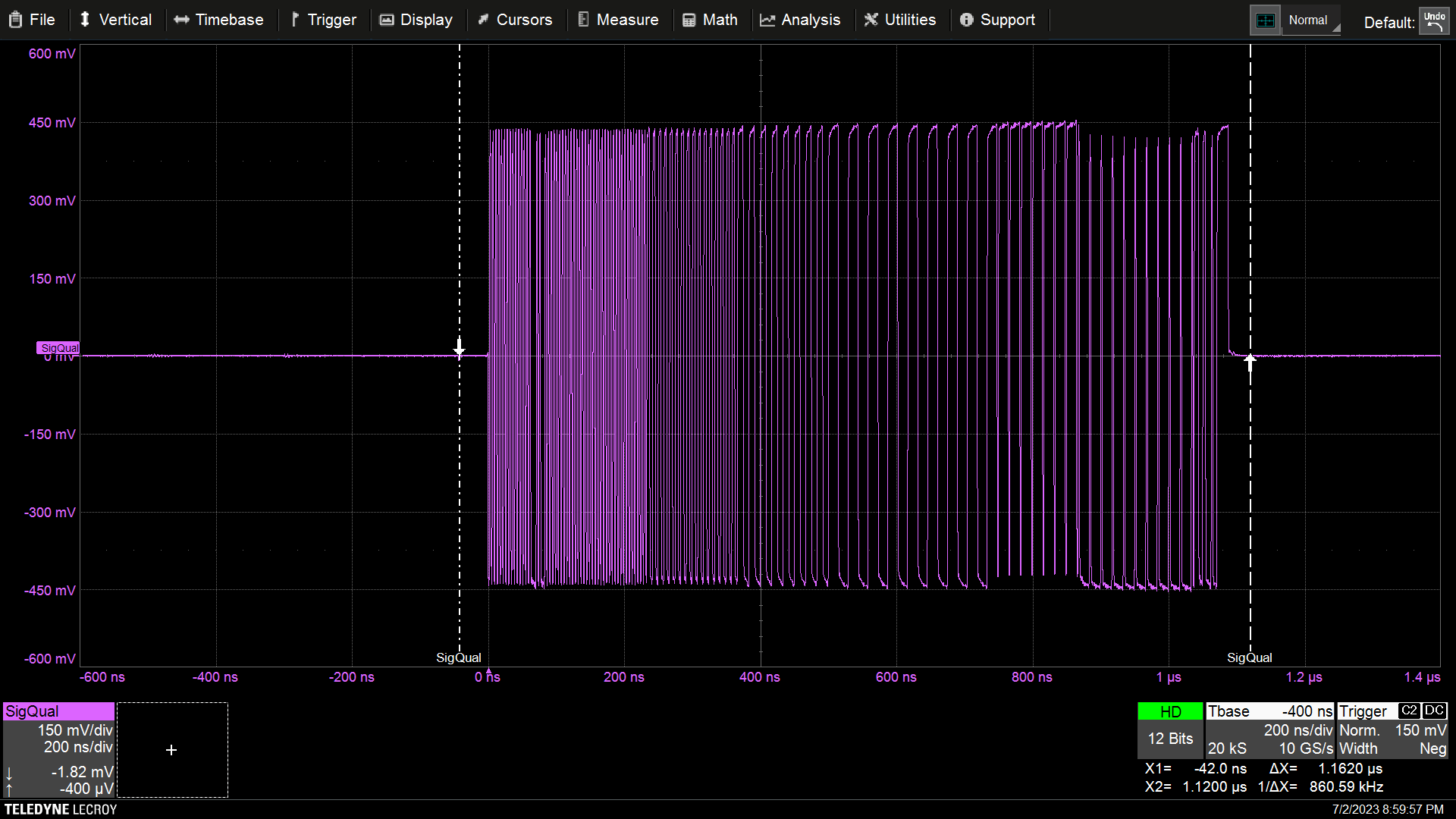

USB 2.0 电气 PHY 测试套件
USB 2.0 标准包括低速 (LS – 1.5Mb/s)、全速 (FS – 12Mb/s) 和高速 (HS – 480Mb/s)。 Teledyne LeCroy 示波器与 QPHY-USB 软件、有源探头和协议层工具结合使用，为 USB 2.0 电气一致性测试和调试提供完整的测试解决方案。
USB 2.0 合规性
QPHY-USB 测试软件可针对 USB 2.0 实施一整套经 USB-IF 批准的电气测试，包括高速、全速和低速测试
- 支持主机、设备和集线器测试
- 简单易用的自动化测试
- 可用 TF-USB-B 测试夹具
观看视频：USB 2.0 合规性

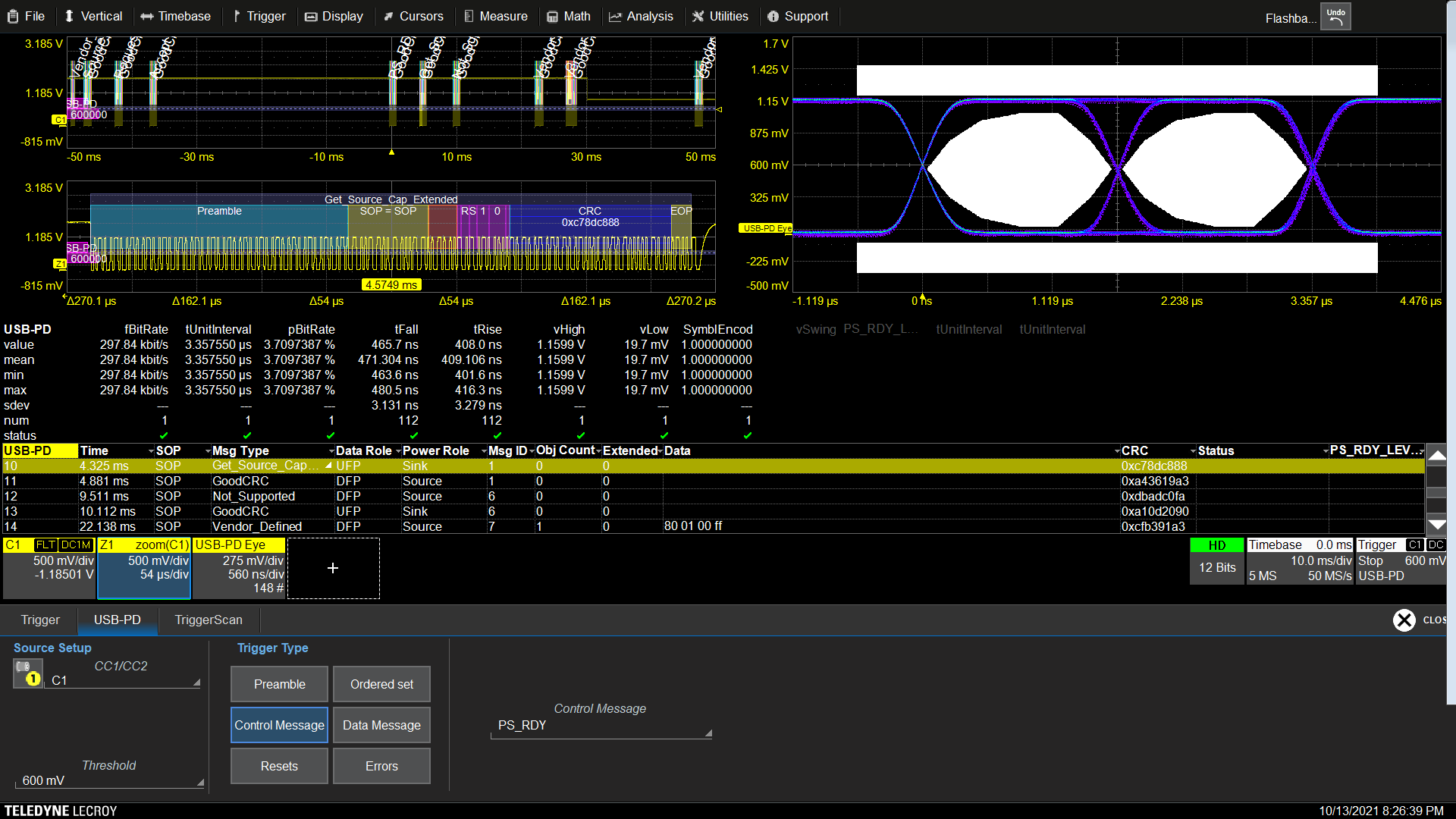

USB Type-C 供电
只有 Teledyne LeCroy 为 USB 供电提供全方位的解决方案
- 用于 USB-PD 和 USB Type-C“替代模式”调试的示波器TDMP，
- 全面的 USB Type‑C 和 PD 一致性测试平台
- 用于 USB 2.0、PD 和“Alt 模式”协议分析的低成本解决方案
100% 涵盖 USB‑PD 和 USB Type‑C 一致性
- 获得USB‑IF 认可的 PD 和 Type‑C 一致性测试
- 唯一获得 USB-IF 认可的解决方案 USB 3.2 Gen2 和 USB4 链路层一致性测试
- 用于设备和主机流量生成的集成数据和 PD 练习器
经济实惠的便携式供电分析仪
- 分析和调试 PD/Type-C 消息和状态变化
- 业界最全面的 USB 设备类解码
- Power Tracker™ VBUS 功率和电流的图形显示
|
|

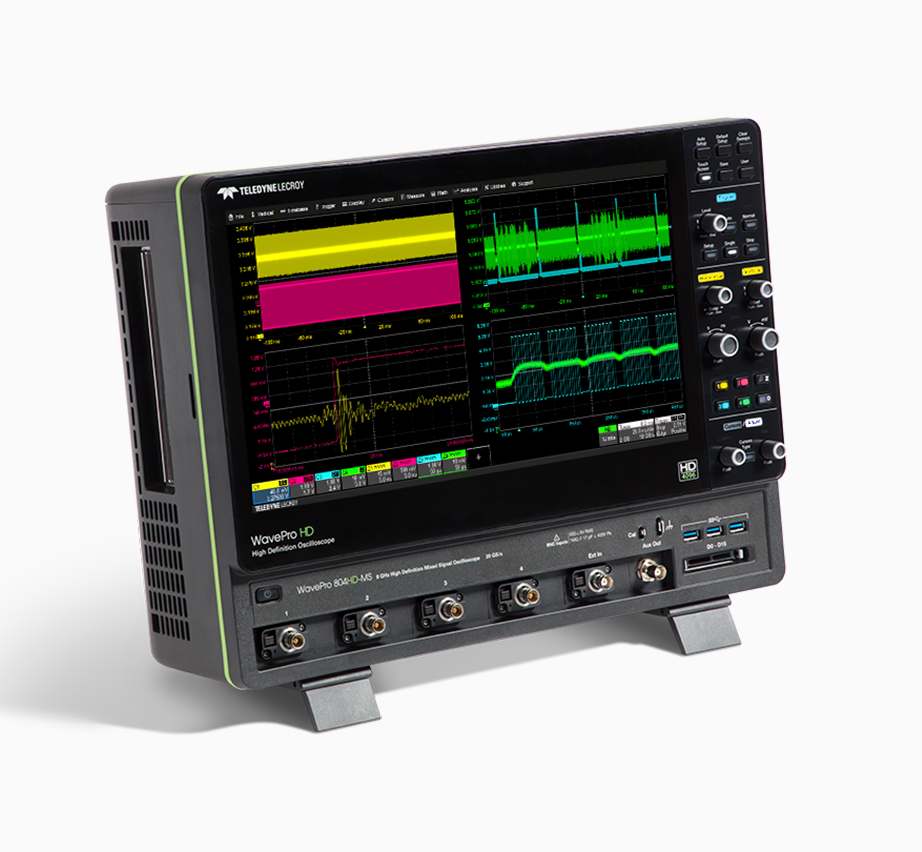

| 带宽 |
| 分辨率 |
| 最大采样率 |
| 最大记录长度 |
| 边带触发器 |
数据总线解码器
USB 3.2 （第二代）
USB 2.0 |
| 边带 MSO 触发和解码 |
| USB 2.0 一致性软件 |
| 边带 PHY 逻辑功能 |
| PHY-Logic 测试优惠券 |
示波器数据的协议分析
USB 2.0 和 USB 3.2 （第二代） |
|
|
| 2 - 6 GHz |
| 10 bits |
| 16 GS/s 采样率 |
| 1.6 Gpts |
|
--
|
| --- |
|
| 触发解码 |
| 活动链接夹具 |
| --- |
|
|
| 2 - 6 GHz |
| 12-bit ADC |
| 12-bit ADC |
| 1 总点 |
| --- |
--
-- |
| --- |
|
| --- |
| --- |
| --- |
| 文件名称 |
|

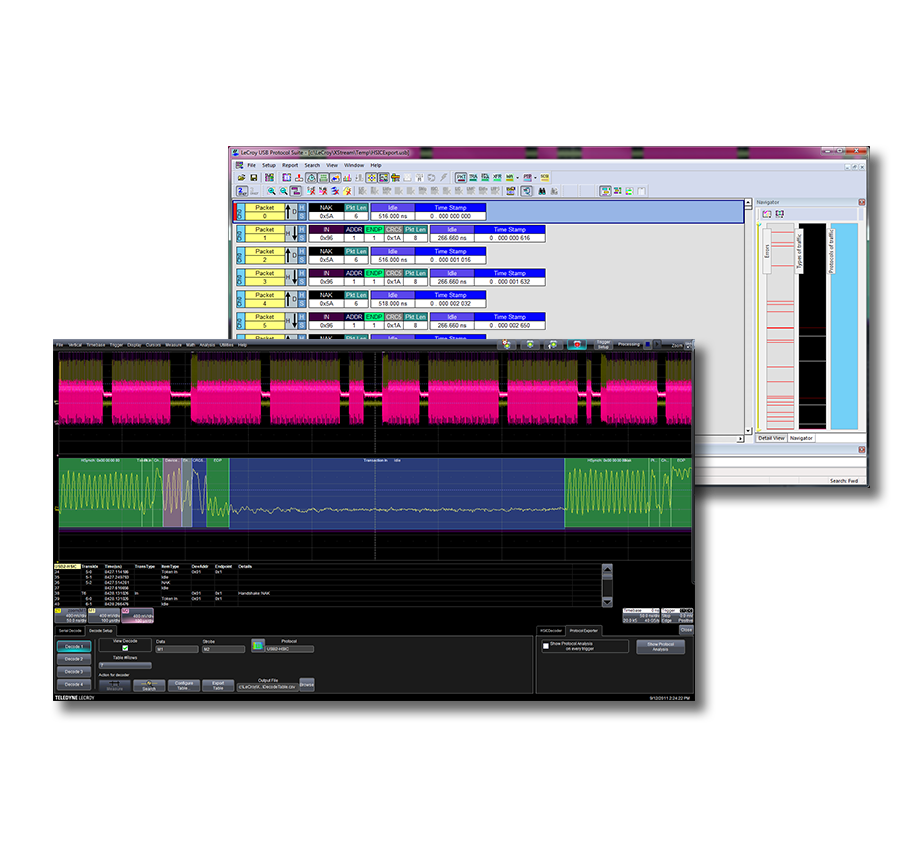

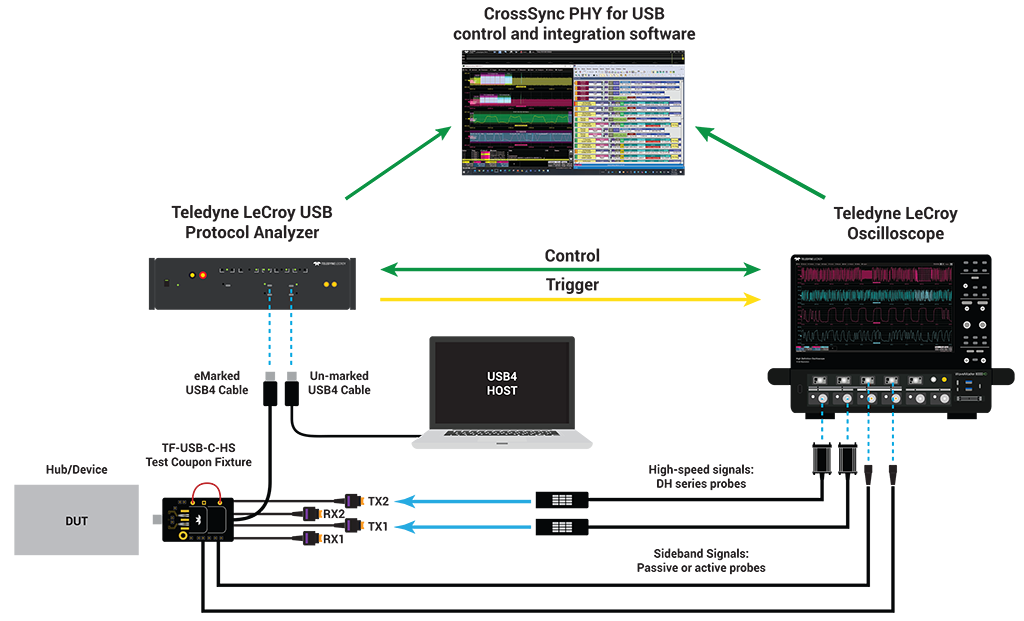

| USB CrossSync PHY
互操作性问题可能会导致相互指责，从而耗费金钱和时间。 Teledyne LeCroy CrossSync PHY 软件融合了 Teledyne LeCroy 协议分析仪和示波器的功能 - 提供其他仪器无法提供的链路行为洞察。
|
产品规格书
|
| TF-USB-C 测试夹具
PHY 逻辑层和边带协商问题是 USB Type-C 连接设备中许多合规性和互操作性失败的原因。 可以在各种示波器上使用无与伦比的 PHY 逻辑层和边带调试解决方案来快速调试这些故障
|
产品规格书
|
| 数据表 – USB-C（USB 2.0、USB-PD、DP-AUX、 USB4-SB) TDMP
Teledyne LeCroy 的触发 (T)、解码 (D)、测量/图形（M 或 G）以及眼图和物理层（E 或 P）选项是业界最佳的，几乎在整个 Teledyne LeCroy 示波器产品系列中普遍可用
|
产品规格书
|

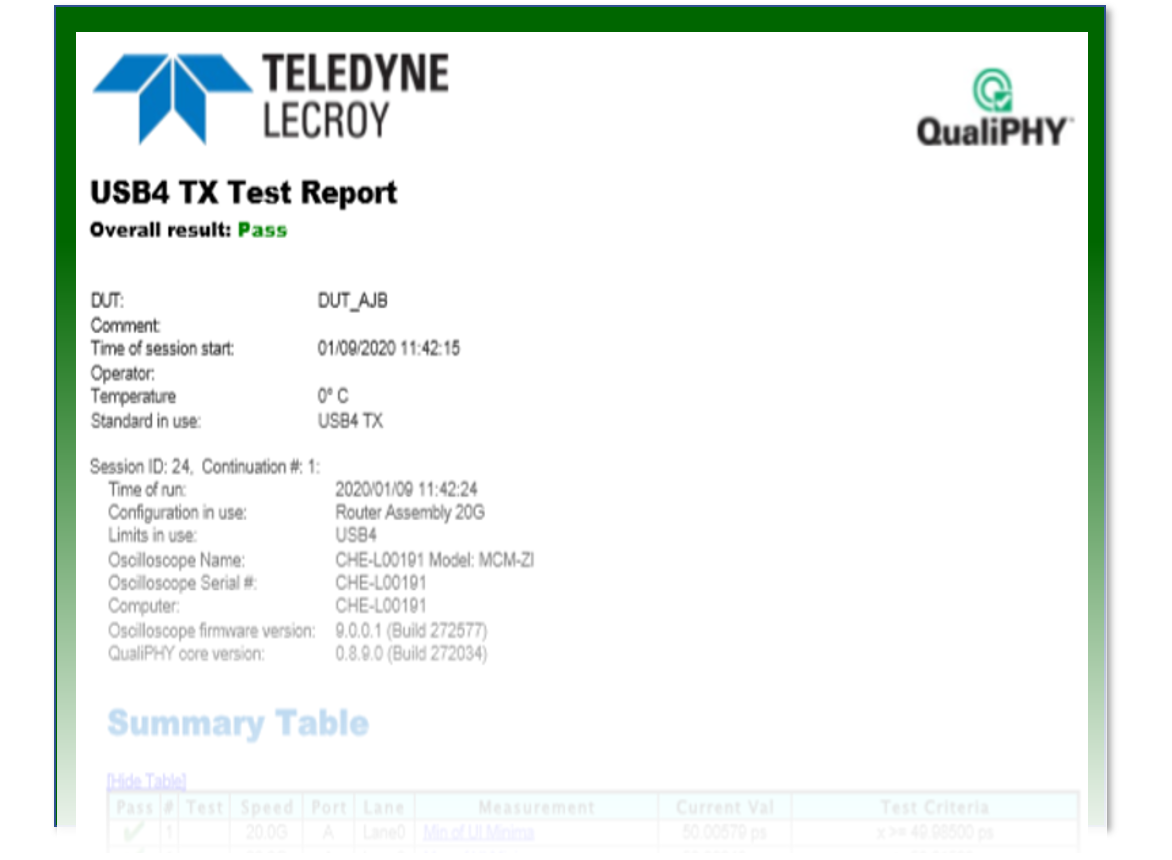

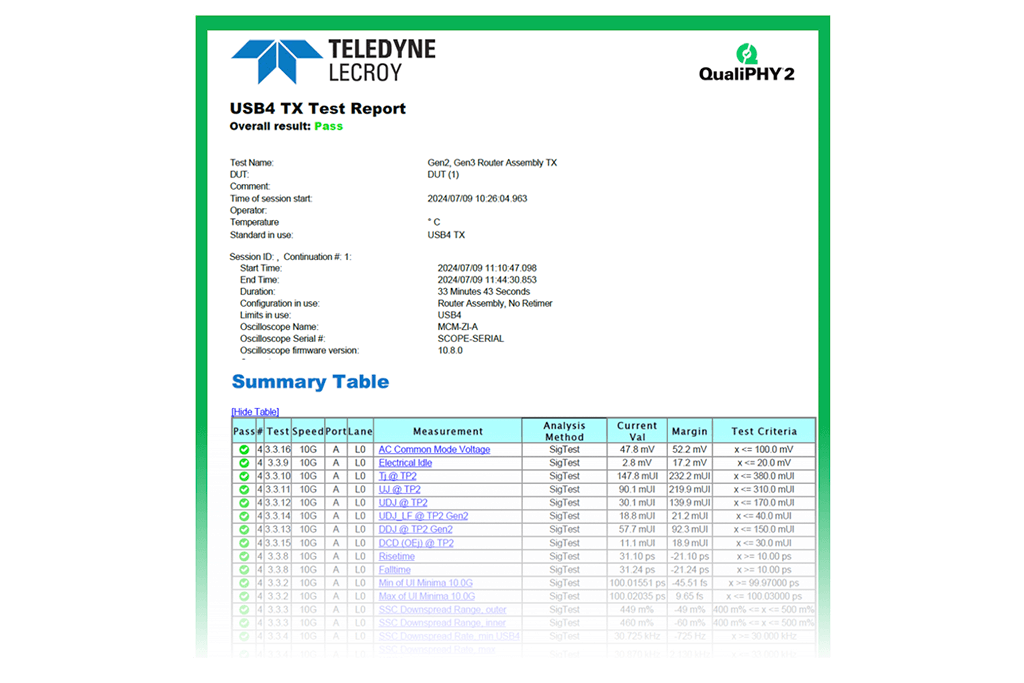

| 数据表 - USB4 一致性测试
Teledyne LeCroy 示波器， WavePulser 40iX 高速互连分析仪和 Anritsu MP1900A 信号质量分析仪-R
BERT（误码率测试仪）组成一个综合系统，提供
USB4 测试工程师提供自动化集成电气测试解决方案
合规性测试、加速调试和更快的上市时间。
|
产品规格书
|
| 数据表 - USB4 解码、测量、眼图 (DME)
USB4总线 DME（解码、测量/图形和眼图）软件
提供眼图测量，恢复解码后的时钟
符号。 当发送器在链路训练期间向接收器发送 SLOS（符号锁定有序集）时，评估链路训练期间的高速信号质量。
|
产品规格书
|
| 数据表 - USB 3.2 PHY 测试解决方案
自 2011 年成为首个 USB-IF“金牌套件”以来，Teledyne LeCroy 继续成为所有最新 USB Type-C 技术值得信赖的领导者，包括 USB 3.2 Tx/Rx “Gold Suite” 合规性测试，最深入 USB 3.2 信号完整性 (SI) 工具箱，以及无与伦比的 PHY 逻辑和边带调试。
|
产品规格书
|
| 数据表 - USB 3.2 解码
USB 3.2 Teledyne LeCroy 示波器的解码选项提供链路层解码信息注释 USB 3.2 物理层波形。 这样就可以在示波器上查看协议流量并验证链路是否处于活动状态并正确传输。
|
产品规格书
|
| 数据表 – USB 2.0 一致性测试
USB 软件包为 USB 2.0 设备、主机和集线器提供完整的采集和分析系统，如 USB-IF USB 2.0 电气测试规范中所指定。
|
产品规格书
|
| 数据表 – ProtoSync
USB 3.2 Teledyne LeCroy 示波器的解码选项提供链路层解码信息注释 USB 3.2 物理层波形。 这样就可以在示波器上查看协议流量并验证链路是否处于活动状态并正确传输。
|
产品规格书
|
USB类型-C® 技术 PHY 测试网络研讨会系列
加入 Teledyne LeCroy 参加我们关于 USB Type-C 技术的网络研讨会系列，重点关注物理层，从介绍 Type-C 生态系统中的各种技术到 USB 3.2, USB4™， Thunderbolt™、显示端口™、 USB4 Type-C 边带（USB 供电、DisplayPort AUX、 USB4 SB）测试。
全部注册
第 1 部分 - 第 1 部分 USB Type-C 简介® 技术物理层测试
USB Type-C 连接器正迅速成为 PC 行业融合高速数据、显示（视频）和电力传输的标准。 在本次会议中，我们将概述通过 USB Type-C 连接器发送的所有电信号以及如何测试它们。
部分2 - USB 3.2 物理层一致性测试概述
在本次会议中，我们重点关注 USB 3.2 规范给出了它在 USB 外围设备中的普遍使用。 我们将涵盖新的测试要求 USB 3.2 CTS 及其测试工具。
部分3 - USB4® 1.0版和 Thunderbolt 物理层合规性测试
在本次会议中，我们将提供最新可用工具的更新 USB4 电气验证和合规性测试以及遵守 USB-IF 测试计划的要求。
第 4 部分 – 如何调试 USB4™和 USB 3.2 PHY 逻辑和边带链路
在本次会议中，我们将重点关注 USB Type-C 连接的主机、集线器、适配器和外设的合规性和互操作性 (C&I)，并提供实用方法来调试将 USB-C 设备连接在一起并满足所有 USB 要求时可能出现的电气系统问题。 -如果和 Thunderbolt 技术规格
第 5 部分 - 如何执行 DisplayPort™ 2 物理层一致性测试和调试
在本次会议中，我们回顾了最新的 PHY 测试要求 DisplayPort 2。源和接收器测试更新以及新的 VESA 合规性计划要求。
部分6 - USB4® 2.0 版 Tx/Rx 物理层一致性测试
加入 Teledyne LeCroy，我们将提供最新信息 USB4® 2.0 版电气验证和合规性测试、可用的最新工具以及您在满足 USB-IF 测试计划时间表时可能遇到的挑战。
