WaveMaster 8000HD 高带宽示波器

概述

技术规格

附加选项

探头

配置和报价

强大的串行数据分析平台

WaveMaster 8000HD 是一款为产品开发各个阶段而设计的高带宽示波器，无论是硅片表征、通道链路验证，还是整个协议栈的调试。其他示波器无法提供独特的工具支持更多的工程任务。

卓越的信号表征性能
强大的验证和调试功能
内置专业串行数据分析工具

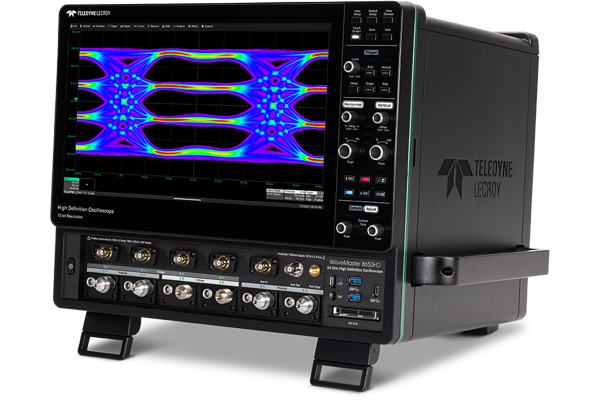

WaveMaster 8650HD 65 GHz 高带宽示波器显示 PAM4 眼图。

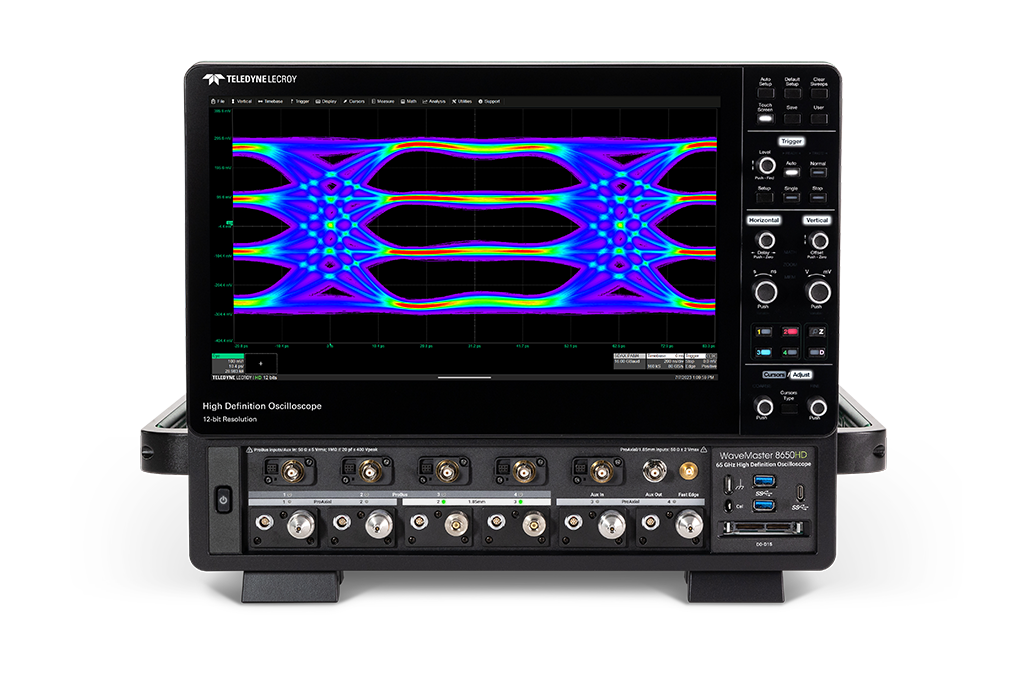

WaveMaster 8650HD 高带宽 65 GHz 示波器显示 PAM4 眼图。

WaveMaster 8330HD 高带宽 33 GHz 示波器显示计算机主板输入面板。

65 GHz

最大带宽

12 位

分辨率

4

通道

320 GS/s

最大采样率

8 Gpts

最大内存

资源
比较

适用于产品开发各个阶段的高速示波器

WaveMaster 8000HD 示波器可以覆盖整个开发周期，从而加速上市时间。 WaveMaster 8000HD 示波器提供全套高速表征、合规性、验证和调试工具。而竞品的高带宽示波器仅支持表征和合规性任务。

WaveMaster 8500HD 50 GHz 示波器表征 PAM3 USB4 v2.0信号

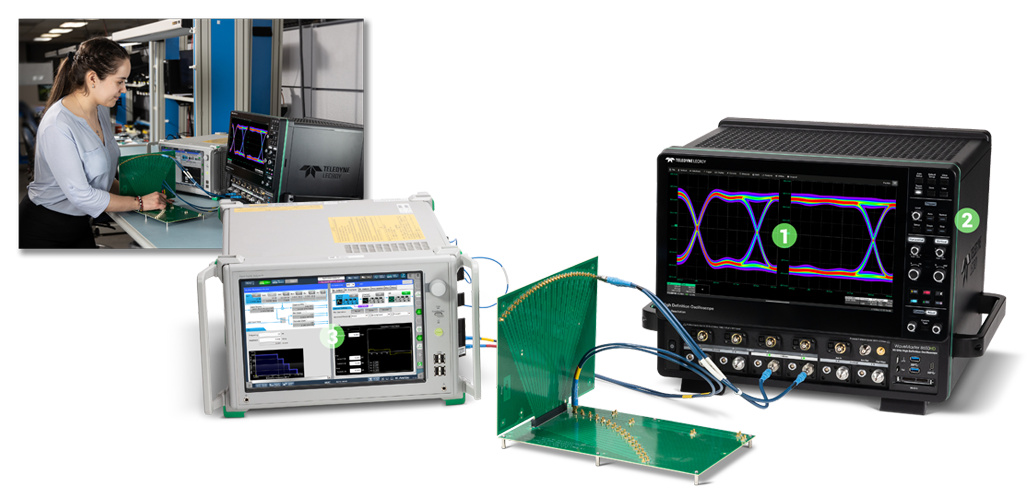

WaveMaster 8650HD 65 GHz 示波器测量来自 Anritsu SQA-R MP1900A BERT 的 PCI Express 信号。

WaveMaster 8650HD 高带宽示波器测量 PCI Express 信号。

WaveMaster 8330HD 33 GHz 高带宽示波器，配有 HDA125 逻辑分析仪，可测量模拟和数字 DDR4 和 DDR5 信号。

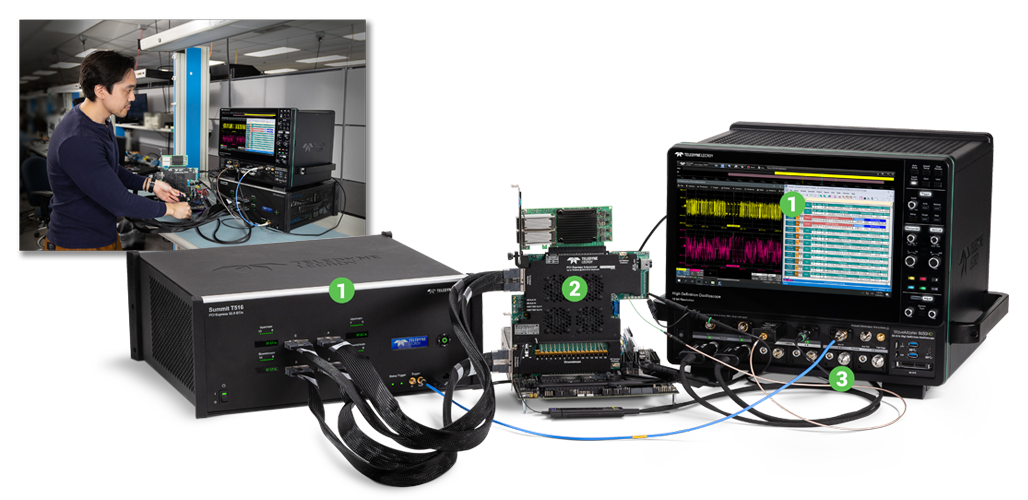

WaveMaster 8330HD 33 GHz 高带宽示波器，配备 PCIe 协议分析仪，使用 CrossSync PHY 执行互操作性调试。

WaveMaster 8200HD 20 GHz 高带宽示波器混合信号选项，针对低速信号使用 1 兆欧输入（高 Z、高阻抗）。

信号特征分析

自动化

合规性

验证

集成

调试

了解器件性能需要高信号保真度和高级分析能力的独特组合。 WaveMaster 8000HD 可以轻松执行复杂的表征。

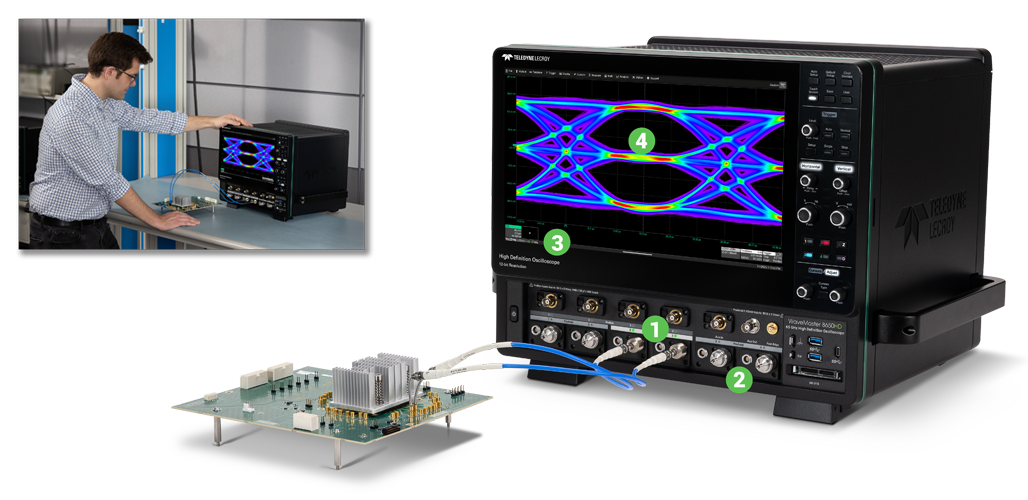

1两个 65 GHz 带宽输入
2四个 33 GHz 带宽输入
312-bit 分辨率
4SDA Expert串行数据分析眼图、抖动和噪声

WaveMaster 8000HD 提供强大、灵活的测试自动化工具和功能，以改进工作流程并最大限度地减少设置错误。

1适用于 PCI Express、USB、DDR 等的QualiPHY 测试自动化
2使用特定技术的测量工具进行 SDA Expert 眼图、抖动和噪声分析
3用于定位故障的独特调试工具
4用于快速数据处理的一流 PC 平台

当今的先进技术标准对表征和合规性测试提出了严格的要求。 WaveMaster 8000HD 通过以下功能简化了这些复杂的工作流程：

1适用于 PCI Express、USB、DDR 等的 QualiPHY 测试自动化
2使用特定技术的测量工具进行 SDA Expert 眼图、抖动和噪声分析
3用于排除测试设置故障的独特调试工具
4用于快速数据处理的一流 PC 平台

超越合规性意味着确保设备在所有条件下都能按预期工作。 WaveMaster 8000HD 独特地结合了高信号保真度和灵活的调试工具，这意味着能够看到更多的系统运行情况。

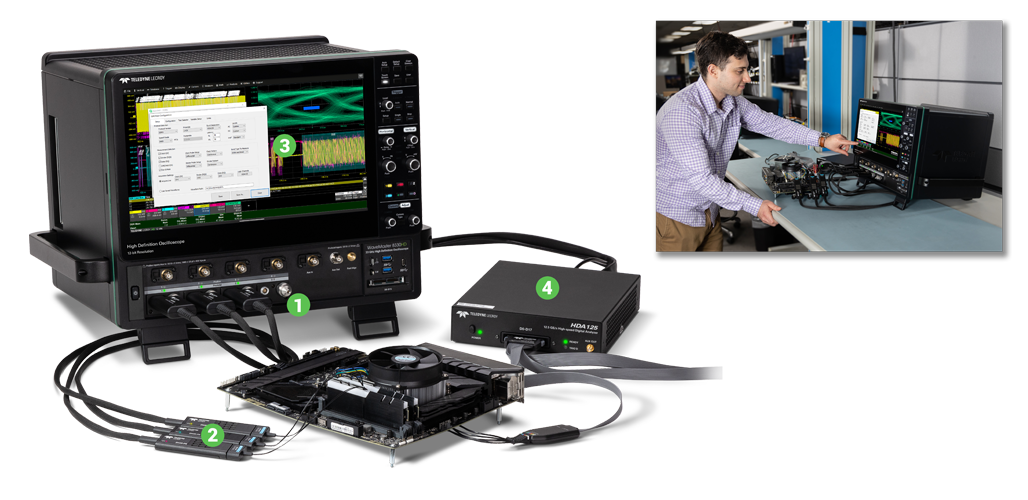

1高分辨率、高带宽模拟输入
2差分探头带宽高达 30 GHz
3高达 8 Gpts 采集内存
4用于边带和命令总线捕获的混合信号输入功能

当两个合规性的设备无法正确互操作时，就会出现开发周期中最具挑战性的问题之一。WaveMaster 8000HD 专为这种特定的调试场景而设计。

1交叉同步 PHY 软件与 Teledyne LeCroy 协议分析仪集成可立即显示整个协议栈
2用于从实时链路捕获数据的 CrossSync PHY 信号采集卡
3用于捕获所有关键设备信号的灵活输入：高速链路、电源轨、数字边带等

调试高速接口过去需要两台示波器：一台用于高速表征，一台用于嵌入式调试。 WaveMaster 8000HD 可以做到这一切，无需任何妥协均衡。

1用于捕获所有关键设备信号的灵活输入：高速链路、电源轨、数字边带等
2用于边带和命令总线捕获的混合信号输入功能
3高达 8 Gpts 的采集存储器，可在全采样率下实现 100 毫秒的采集时间

串行数据验证、调试和抖动分析优势

WaveMaster 8000HD 高带宽示波器型号与 CrossSync PHY 跨层分析、SDA Expert 串行数据分析以及各种低速串行数据触发器和解码器相结合，提供比任何竞品高带宽示波器更多的功能

WaveMaster 8500HD 50 GHz 高带宽示波器显示 PAM4 眼图

卓越的信号表征性能

带宽高达65 GHz，采样率320 GS/s
在全带宽和采样率下始终保持12bit分辨率
快速处理长波形

显示示波器与协议分析仪 USB 和 PCIe 调试之间的 CrossSync PHY 跨层分析信号流的框图。

强大的验证和调试功能

CrossSync PHY 同步协议分析仪和示波器
更长的采集存储深度
支持串行触发、内置数字输入通道和高阻抗 (1 MΩ) 探头

内置专业串行数据分析工具

针对 PCI Express、USB-C、DDR 和其他串行总线的定制分析工具
强大的 PAM 和 NRZ 眼图、抖动和链路分析工具
简单自动化的一致性测试测试平台

高带宽、高分辨率、快速处理

WaveMaster 8000HD 示波器是功能非常强大的高带宽示波器信号采集和处理平台。

带宽高达65 GHz，采样率320 GS/s
全带宽和采样率下为 12 位
高达 8 Gpts 的采集内存可捕获每个细节
一流的 PC 系统，配备 64 GB RAM，可快速处理复杂信号

WaveMaster 8000HD 系列示波器概览

WaveMaster 8000HD 是一款同时具有高带宽 50 Ω 和高阻抗 1 MΩ 输入、全系列混合信号输入（数字输入）选项、高达 8 Gpts 采集内存和用于快速处理的领先 PC 的示波器。

高达 1.85 GHz带宽的65mm 输入
高达 33 GHz带宽的ProAxial 输入
高达 2 GHz带宽（50 Ω）和 500 MHz带宽（1 MΩ）的ProBus 输入
2.5 GS/s的混合信号输入

全带宽采集高达 100 毫秒，可详细查看长事件
15.6" 1920 x 1080 全高清电容式触摸屏
带有一键式用户界面的 MAUI实现直观高效的操作

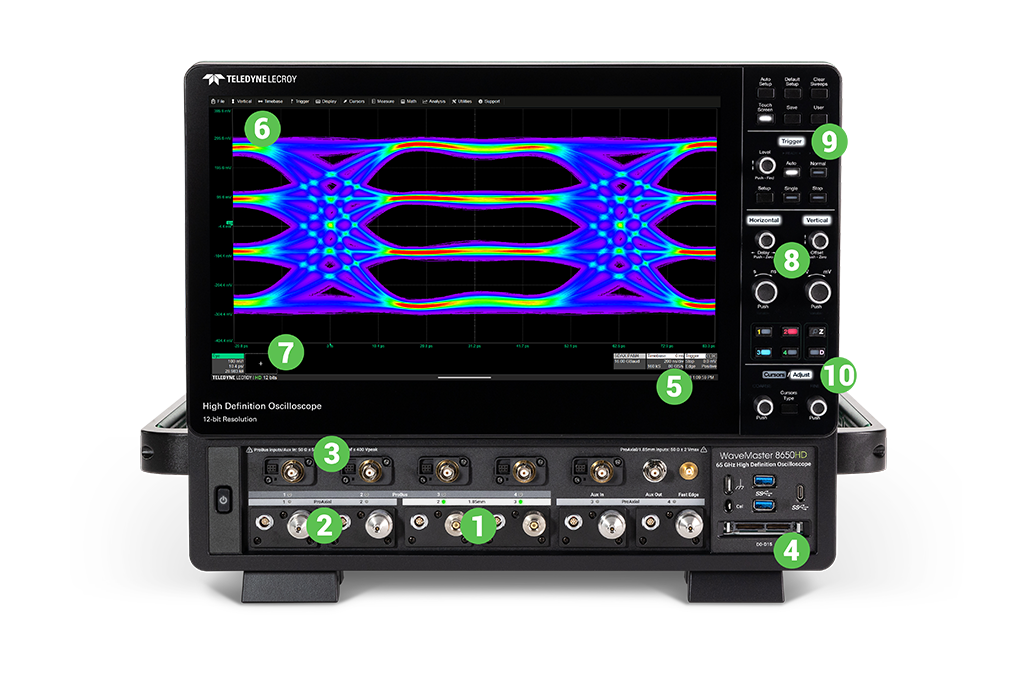

波形控制旋钮
彩色编码面板指示器
光标/调整旋钮

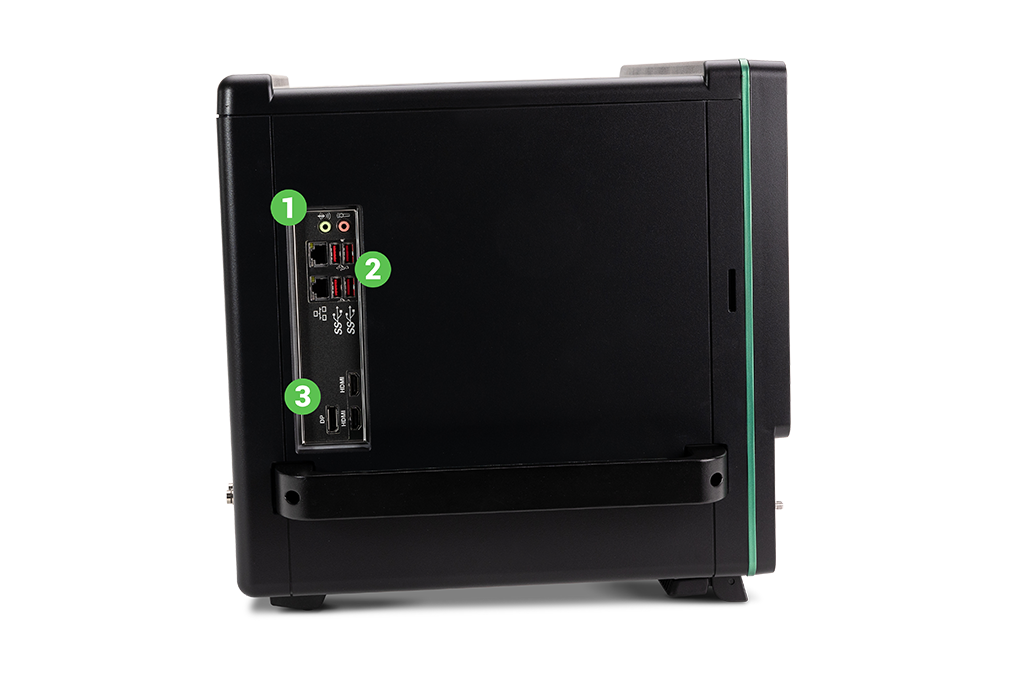

WaveMaster 显示 CPU 主板输入面板的 8000HD 系列示波器左视图

一流的示波器 PC 系统，具有 64 GB RAM，可快速处理波形数据

高速 USB 连接

HDMI 和 DisplayPort 连接器上的 4k 外部显示器连接

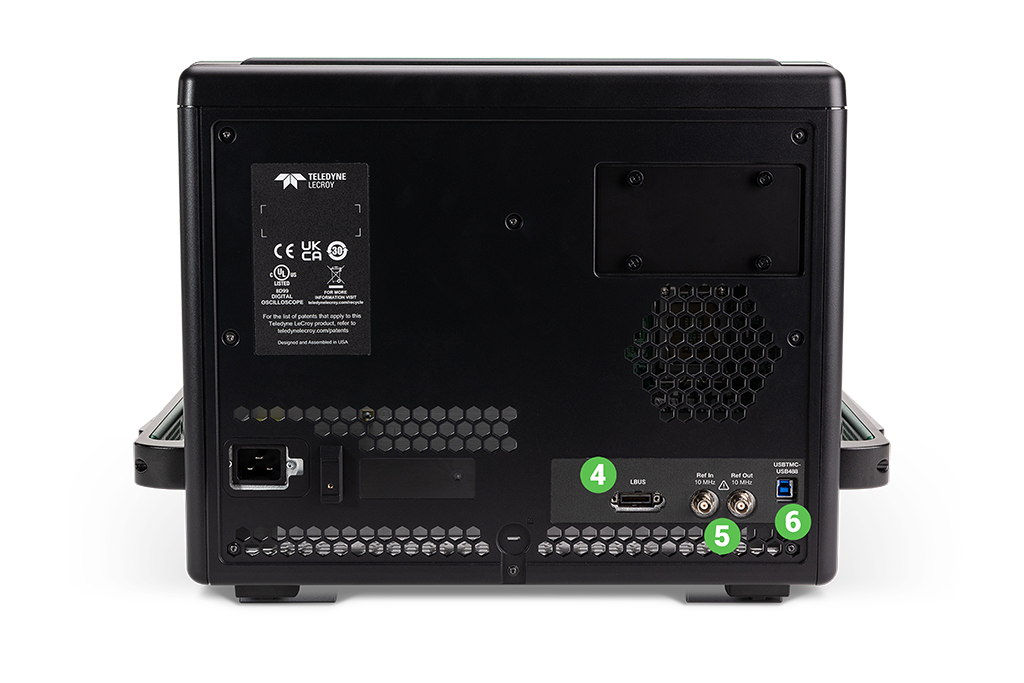

LBUS连接器——兼容HDA125，用于高速采集DDR命令总线和其他数字信号

用于连接其他设备的参考时钟输入/输出连接器

USBTMC（测试和测量类）通过 USB 3.1 实现快速数据卸载

强大的验证和调试功能

WaveMaster 8000HD 示波器型号提供了对系统范围行为的可视性，这是其他高带宽示波器无法比拟的。轻松找到合规性失败的根本原因，确定互操作性问题的原因，并追踪间歇性故障。

CrossSync PHY 协议分析仪和示波器同步

Teledyne LeCroy CrossSync PHY 软件和插入器无缝地融合了 Teledyne LeCroy 协议分析仪和示波器的功能，从而深入了解其他仪器无法提供的链路行为。

验证和调试活动链接操作
通过捕获整个协议栈快速解决互操作性问题
使用集成的物理和协议视图分析链路训练

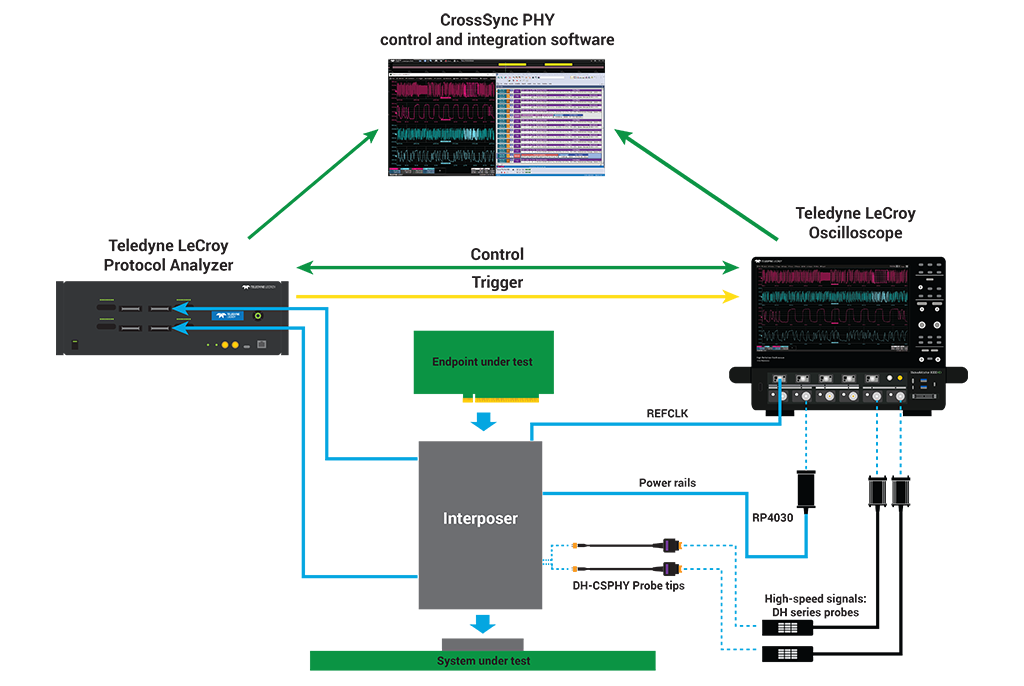

用于 USB 和 PCIe 调试的 CrossSync PHY 软件以及 Teledyne LeCroy 示波器和协议分析仪的框图。

更长的示波器采集存储深度

具有高达 8 Gpts 的采集内存， WaveMaster 8000HD 可以捕获长时间内发生的事件，同时仍保持高采样率以了解最小的细节。

在全带宽下采集高达 100 毫秒的数据 - 并且始终具有 12 位分辨率。
长内存和高采样率可捕获毫秒级趋势和皮秒级毛刺。
内存较少的示波器需要权衡采样率和采集时间。

观看视频

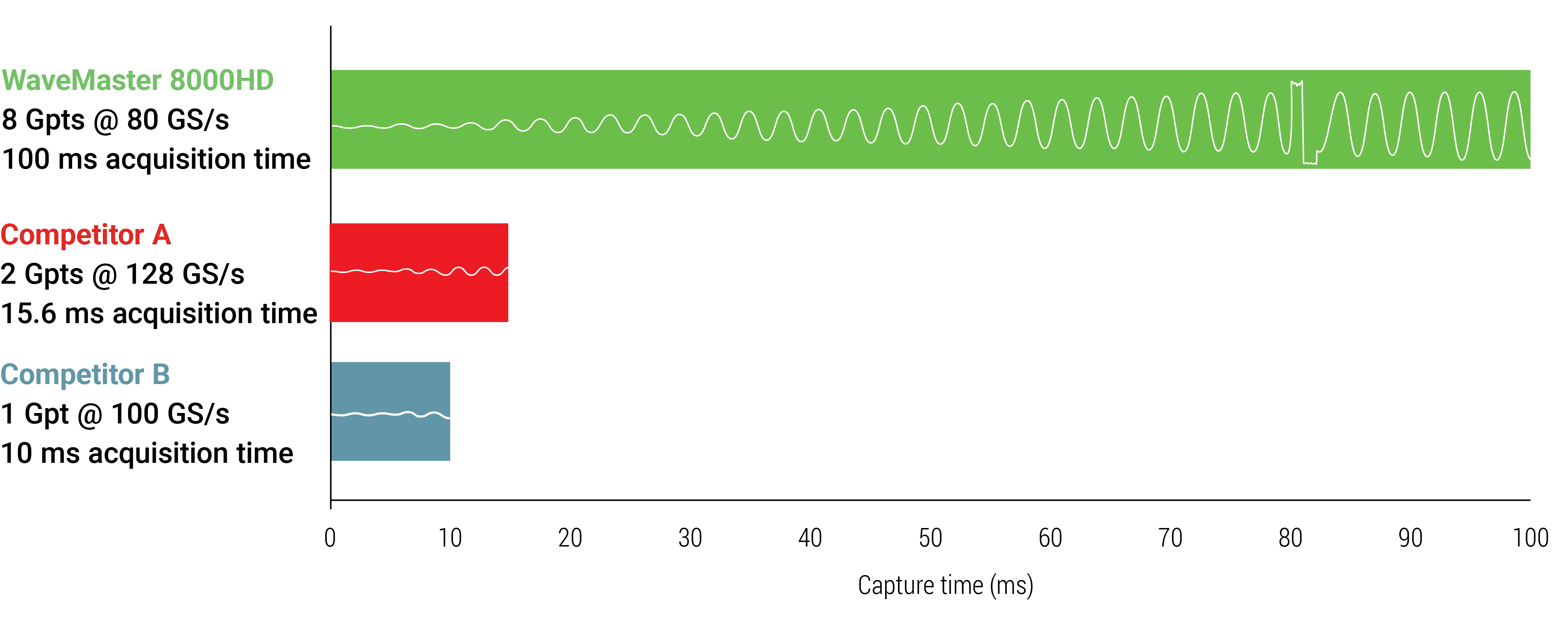

条形图比较 WaveMaster 8000HD 示波器采集存储器到 Tektronix 和 Keysight 高带宽示波器采集存储器

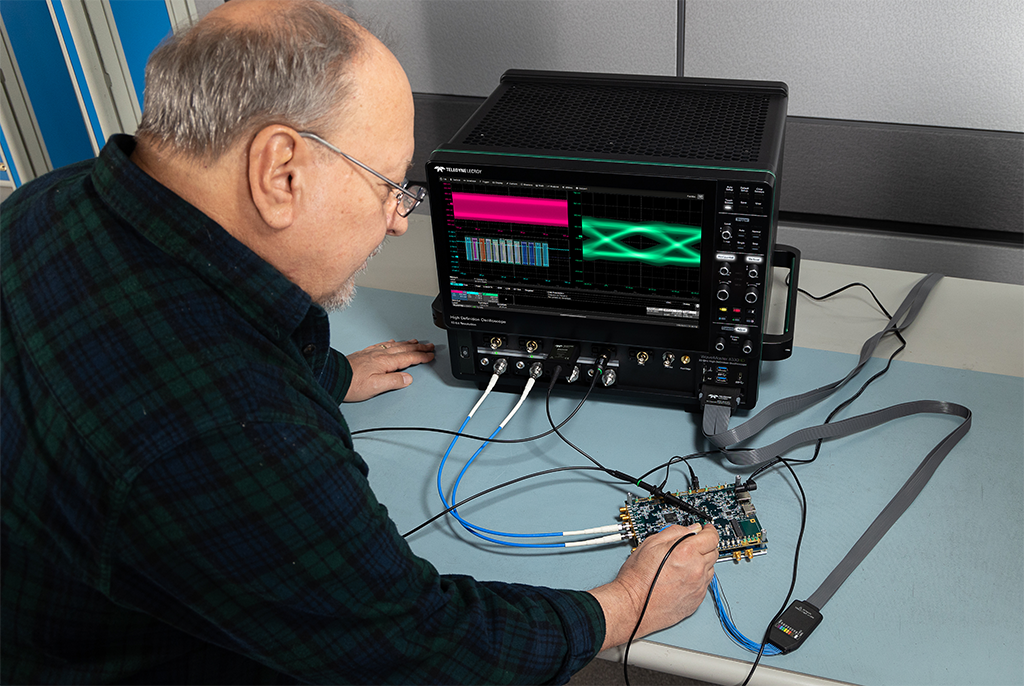

全面的嵌入式调试工具集

过去，调试高速接口意味着在工作台上配备两台示波器——一台高带宽示波器和一台通用示波器。 WaveMaster 8000HD 示波器可以做到这一切，毫不妥协。

使用无源 1 MΩ 探头采集低速信号，并通过 50 Ω 输入采集高带宽信号（无需适配器）
用于捕获间歇性问题的硬件串行触发器
用于边带信号的 2.5 GS/s 混合信号选项
适用于 DDR 和其他高速应用的外部 12.5 GS/s 混合信号选项

观看视频

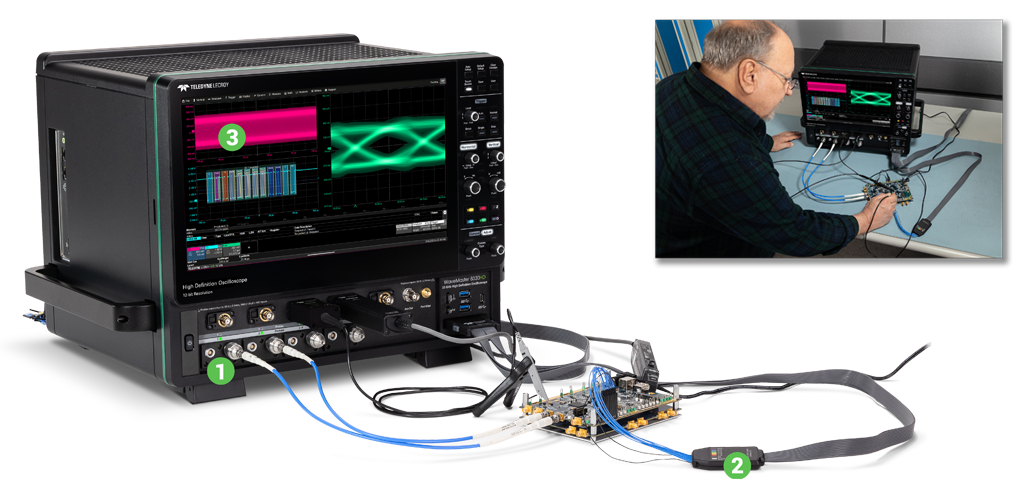

工程师使用 WaveMaster 8330HD 系列 33 GHz 示波器，配有无源探头，用于调试 PCIe 5.0 链路

全面的串行数据专业分析工具

SDA 8000HD 串行数据分析仪型号包括额外的采集内存、8 Gb/s 串行触发器（可升级至 16 Gb/s）以及 SDA Expert 眼图和抖动分析工具的核心版本。

针对 PCI Express、USB Type-C 的定制信号分析、DDR等技术
强大的 PAM 和 NRZ 眼图、抖动和链路分析工具

了解更多

跨层 PCI Express 测试

Teledyne LeCroy 是一家提供 PCIe 跨层测试（从协议到物理）的公司，同时还提供具有复杂抖动、眼图、调试和合规性软件的高级仪器

通过跨层分析简化 PCIe 链路测试
为 PCIe 合规性和互操作性测试提供更大的信心
包括用于测量和表征信号的内置 PCIe 专业知识

了解更多

USB 和 USB Type-C 电气测试领先地位 - 从 PHY 到协议

完整的 PHY 和 PHY 逻辑层示波器解决方案 USB4， Thunderbolt、USB 3.0/2.0、显示端口 2.1 和 USB PD，这些接口均通过 USB Type-C 连接器实现。

用于 USB Type-C 测试的更合适的示波器
用于测量和表征信号的内置 USB-C 测试专业知识
通过跨层分析简化 USB-C 链路测试

了解更多

从 DDR 启动到 DDR 合规性测试的更快旅程

使用正确的工具快速测试双倍数据速率 (DDR) 和低功耗 DDR (LPDDR) 设计的每个阶段（从初始启动到 JEDEC 合规性测试），加快最终产品的开发进程。

了解更多

高带宽示波器比较

比较 Teledyne LeCroy WaveMaster 8000HD 系列示波器连接至 Tektronix 或 Keysight 高带宽示波器，或连接至 Teledyne LeCroy LabMaster 10 Zi-A 系列模块化高带宽示波器。


带宽范围
分辨率
模拟频道
数字频道
采样率（所有频道）
采样率（最大）
内存（所有频道，标准）
内存（最大）
直流增益精度
输入阻抗
探头支持
协议分析仪同步
高速串行触发
显示器
运行系统
保修政策

WaveMaster 8000HD系列
20 - 65 GHz
12 bits
4
16 带 MSO 选项 18配有 HDA125 逻辑分析仪
160 GS/s 采样率
320 GS/s 采样率
200 Mpts
8 Gpts
0.5%（典型值）
50 Ω 和 1 MΩ
完成：（不需要外部适配器）
是
是（8 或 16 Gb/秒）
15.6英寸彩色，1920 x 1080像素（支持 DisplayPort 和 HDMI 外接显示器，分辨率高达 4k）
Windows®10
3 年

是德科技 UXR 系列
10-110 GHz
10 bits
4
0
128/256 GS/秒
128/256 GS/秒
200 Mpts
2 Gpts
±0.5% 典型值
仅 50 Ω
有限
没有
没有
15.4”，1024x768像素
Windows®10
1年

泰克 DPO70000SX 系列
13 - 70 GHz
8 bits
最高 16
0（可选）
100 GS/s 采样率
200 GS/s 采样率
62.5 Mpts
1 总点
±2.0％
仅 50 Ω
有限
没有
是 (14.1Gbps)
6.5”， 1024 x 768像素还支持外部 DVI-D、VGA 和 DisplayPort 显示器，分辨率未指定
Windows®10
1年

Labmaster 10Zi-A系列
20-65 GHz
8 bits
最高 80
18 配有 HDA125 逻辑分析仪
80 GS/s 采样率
160 GS/s 采样率
32 Mpts
1 总点
±1.0% 典型值
仅 50 Ω
有限
是
是 (14.1Gbps)
15.3”，1280 x 768像素（支持分辨率高达 WQXGA 2560 x 1600 像素的外部显示器）
Windows®10
3 年

资源

技术文档

视频

文档名称
WaveMaster 8000HD 数据表		产品规格书
WaveMaster 8000HD 入门指南		用户手册
WaveMaster 8000HD 操作手册		用户手册

WaveMaster 8000HD 示波器：产品概述

PCIe 6.0 发送器均衡 (Tx EQ) 测试

DDR5内存测试与读写分离

WaveMaster 8000HD 示波器：高带宽，12 位

WaveMaster 8000HD 示波器：独特的调试和验证功能

USB-C 测试 USB4 链路训练期间的发射机

使用 SDA Expert 进行抖动和眼图分析

主要技术指标

带宽	20 GHz - 65GHz
分辨率	12 bits
最大采样率	320 GS/s 采样率
输入通道	4
内存	200 Mpts
最大内存	8000 Mpts

混合信号选项

模型	产品描述
WM8KHD-MSO	混合信号选项 WaveMaster/SDA 8000HD（包括探头、附件和许可证）

混合信号解决方案

模型	产品描述
HDA125-09-LBUS	12.5 GS/s 高速数字分析仪，带 9 通道 QuickLink 引线组和 LBUS 连接
HDA125-18-LBUS	12.5 GS/s 高速数字分析仪，带 18 通道 QuickLink 引线组和 LBUS 连接

内存选项

模型	产品描述
WM8KHD-500MPT	500 Mpt 内存选项 WaveMaster 8000HD（SDA 8000HD 标配）
WM8KHD-2000MPT	2 Gpt 内存选项 WaveMaster 8000HD
WM8KHD-8000MPT	8 Gpt 内存选项 WaveMaster 8000HD
SDA8KHD-2000MPT	SDA2HD 的 8000 Gpt 内存选项
SDA8KHD-8000MPT	SDA8HD 的 8000 Gpt 内存选项

电脑升级

模型	产品描述
WM8KHD-RSSD-02	额外的可拆卸固态硬盘 WaveMaster/SDA 8000HD

功率分析软件

模型	产品描述
WM8KHD-DIG-PWR-MGMT	数字电源管理分析选项 WaveMaster/SDA 8000HD
WM8KHD-PWR	电源分析选项 WaveMaster/SDA 8000HD

串行触发和解码

模型	产品描述
WM8KHD-1000BASE-T1 TDMP	1000Base-T1 触发，解码 WaveMaster/SDA 8000HD
WM8KHD-100BASE-T1 TDMP	100Base-T1 触发、解码、测量/图形和物理层选项 WaveMaster/SDA 8000HD
WM8KHD-100BASE-T1BUS TD	100Base-T1 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-10BASE-T1S TD	10Base-T1S 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-10BASE-T1S TDME	10Base-T1S 触发、解码、测量/图形和眼图选项 WaveMaster/SDA 8000HD
WM8KHD-1553 TD	MIL-STD-1553 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-1553 TDME	MIL-STD-1553 触发、解码、测量/图形和眼图选项。为了 WaveMaster/SDA 8000HD
WM8KHD-64B66B D	64b66b 解码选项 WaveMaster/SDA 8000HD
WM8KHD-8B10B D	8b10b 解码选项 WaveMaster/SDA 8000HD
WM8KHD-ARINC429BUS DME SYMBOLIC	ARINC 429 总线符号解码、测量/图形和眼图选项。为了 WaveMaster/SDA 8000HD
WM8KHD-ARINC429BUS DSYMBOLIC	ARINC 429 总线符号解码选项 WaveMaster/SDA 8000HD
WM8KHD-AUDIOBUS TD	AudioBus 触发和解码 WaveMaster/SDA 8000HD
WM8KHD-AUDIOBUS TDG	AudioBus 触发、解码和图形 WaveMaster/SDA 8000HD
WM8KHD-CAN FDBUS TD	CAN 和 CAN FD 触发和解码选项 WaveMaster/SDA 8000HD 示波器
WM8KHD-CAN FDBUS TDME SYMBOLIC	CAN/CAN FD 符号触发、解码、测量/图形和眼图选项。为了 WaveMaster/SDA 8000HD
WM8KHD-CAN XL TD	CAN/CAN FD/CAN XL 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-CAN XL TDME SYMBOLIC	CAN/CAN FD/CAN XL 符号触发、解码、测量/图形、眼图诊断。选择。为了 WaveMaster/SDA 8000HD
WM8KHD-CPHYBUS D	C-PHY (DSI-2/CSI-2) 解码选项。为了 WaveMaster/SDA 8000HD
WM8KHD-CPHYBUS DMP	C-PHY (DSI-2/CSI-2) 解码、测量/图形和物理层选项。为了 WaveMaster/SDA 8000HD
WM8KHD-DIGRF3GBUS D	DigRF 3G 总线解码选项 WaveMaster/SDA 8000HD
WM8KHD-DIGRFV4BUS D	DigRF V4 总线解码选项 WaveMaster/SDA 8000HD
WM8KHD-DPAUX D	DisplayPort AUX 解码选项 WaveMaster/SDA 8000HD
WM8KHD-DPAUX DMP	DisplayPort AUX 解码、测量/图形和物理层选项 WaveMaster/SDA 8000HD
WM8KHD-DPHYBUS D	D-PHY 总线解码选项 WaveMaster/SDA 8000HD
WM8KHD-DPHYBUS DP	MIPI D-PHY CSI-2、DSI 总线解码和物理层测试选项 WaveMaster/SDA 8000HD
WM8KHD-EMB TD	捆绑包：包括 I2C、SPI、UART-RS232 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-EMB TDME	捆绑包：包括。 I2C、SPI、UART-RS232 触发、解码、测量/图形和眼图 WaveMaster/SDA 8000HD
WM8KHD-ENET10GBUS D	ENET 10G 解码选项 WaveMaster/SDA 8000HD
WM8KHD-ENETBUS D	ENET 总线解码选项 WaveMaster/SDA 8000HD
WM8KHD-FCBUS D	FibreChannel 解码注释选项 WaveMaster/SDA 8000HD
WM8KHD-FLEXRAYBUS TD	FlexRay 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-FLEXRAYBUS TDMP	FlexRay 触发、解码、测量/图形和物理层选项 WaveMaster/SDA 8000HD
WM8KHD-I2CBUS TD	I2C 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-I2CBUS TDME	I2C 触发、解码、测量/图形和眼图选项 WaveMaster/SDA 8000HD
WM8KHD-I3CBUS TD	I3C 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-I3CBUS TDME	I3C 触发、解码、测量/图形和眼图选项 WaveMaster/SDA 8000HD
WM8KHD-LINBUS TD	LIN 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-LINBUS TDME	LIN 触发、解码、测量/图形和眼图选项 WaveMaster/SDA 8000HD
WM8KHD-MANCHESTERBUS D	曼彻斯特总线解码选项 WaveMaster/SDA 8000HD
WM8KHD-MDIOBUS D	MDIO 解码 WaveMaster/SDA 8000HD
WM8KHD-MPHYBUS D	MIPI M-PHY 总线解码选项 WaveMaster/SDA 8000HD
WM8KHD-MPHYBUS DP	MIPI M-PHY 总线解码和物理层选项 WaveMaster/SDA 8000HD
WM8KHD-PCIEBUS D	PCI Express 协议链路层解码注解 WaveMaster/SDA 8000HD
WM8KHD-PMBUS TD	PMBus 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-PMBUS TDME	PMBus 触发、解码、测量/图形和眼图选项 WaveMaster 8000HD
WM8KHD-PROTOSYNC	解码注释和协议分析仪软件同步选项 WaveMaster/SDA 8000HD
WM8KHD-PROTOSYNC-BT	解码注释和协议分析器+BitTracer 软件同步选项 WaveMaster/SDA 8000HD
WM8KHD-SASBUS D	SAS 解码注释选项 WaveMaster/SDA 8000HD
WM8KHD-SATABUS D	SATA Gen 1,2,3 解码选项 WaveMaster/SDA 8000HD
WM8KHD-SENTBUS TD	SENT 总线触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-SENTBUS TDME	SENT 总线触发、解码、测量/图形和眼图选项 WaveMaster/SDA 8000HD
WM8KHD-SMBUS TD	SMBus 触发和解码选项 WaveMaster 8000HD
WM8KHD-SMBUS TDME	SMBus 触发、解码、测量/图形和眼图选项 WaveMaster 8000HD
WM8KHD-SPACEWIREBUS D	SpaceWire 解码选项 WaveMaster/SDA 8000HD
WM8KHD-SPIBUS TD	SPI 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-SPIBUS TDME	SPI 触发、解码、测量/图形和眼图选项 WaveMaster/SDA 8000HD
WM8KHD-SPMIBUS TD	SPMI 触发和解码 WaveMaster/SDA 8000HD
WM8KHD-SPMIBUS TDME	SPMI 触发、解码、测量/图形和眼图选项 WaveMaster/SDA 8000HD
WM8KHD-UART-RS232BUS TD	UART-RS232 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-UART-RS232BUS TDME	UART-RS232 触发、解码、测量/图形和眼图选项 WaveMaster/SDA 8000HD
WM8KHD-UNIPROBUS D	MIPI UniPro 协议解码器软件选项 WaveMaster/SDA 8000HD
WM8KHD-USB2-HSICBUS D	USB 2.0 HSIC 解码选项 WaveMaster/SDA 8000HD
WM8KHD-USB2BUS TD	USB 2.0 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-USB2BUS TDME	USB 2.0 触发、解码、测量/图形和眼图选项 WaveMaster/SDA 8000HD
WM8KHD-USB32BUS D	USB 3.2 解码为 WaveMaster/SDA 8000HD
WM8KHD-USB4总线DME	USB4 解码、测量/图形和眼图测量选项 WaveMaster/SDA 8000HD
WM8KHD-USB4SB TD	USB4-SB 触发和解码选项 WaveMaster/SDA 8000HD
WM8KHD-USB4某人TDMP	USB4-SB 触发、解码、测量/图形和 PHY 测量。选项 WaveMaster/SDA 8000HD
WM8KHD-USBPD TD	USB-PD 触发和解码选项为了 WaveMaster/SDA 8000HD
WM8KHD-USBPD TDMP	USB-PD 触发、解码、测量/图形和物理层选项。为了 WaveMaster/SDA 8000HD

抖动分析软件

模型	产品描述
WM8KHD-JITKIT	时钟、时钟数据抖动分析和时间、统计、频谱和抖动叠加视图

数字滤波软件

模型	产品描述
WM8KHD-DFP2	数字滤波器软件包 WaveMaster/SDA 8000HD

串行数据一致性

模型	产品描述
QPHY-NBASE-T	支持 QualiPHY 的 NBASE-T（2.5GBase-T 和 5GBASE-T）合规性软件选项
WM8KHD-AUTO-ENET-TOOLKIT	100Base-T1 和 1000Base-T1 调试工具包 WaveMaster/SDA 8000HD 示波器
WM8KHD-DDR2-TOOLKIT	DDR 2 和 LPDDR 2 调试工具包 WaveMaster/SDA 8000HD 示波器
WM8KHD-DDR3-TOOLKIT	DDR 3/2 和 LPDDR 3/2 调试工具包 WaveMaster/SDA 8000HD 示波器
WM8KHD-DDR4-TOOLKIT	DDR2/3/4 和 LPDDR2/3/4/4X 调试工具包 WaveMaster/SDA 8000HD 示波器
WM8KHD-DDR5-捆绑包	DDR5 捆绑包包括用于 DDR2/ 的 QualiPHY 和调试工具包3/4/5 和 LPDDR2/3/4/4X 测试
WM8KHD-DDR5-TOOLKIT	内存条 2/3/4/5 和 LPDDR 2/3/4/4X 调试工具包 WaveMaster/SDA 8000HD 示波器
QPHY-1000Base-T1	QualiPHY 启用 1000Base-T1（汽车以太网）一致性软件选项
QPHY-100Base-T1	QualiPHY 启用 100Base-T1（汽车以太网）一致性软件选项
QPHY-10Base-T1L	支持 QualiPHY 的 10Base-T1L（工业以太网）一致性软件选项
QPHY-10Base-T1S	QualiPHY 启用 10Base-T1S（汽车以太网）一致性软件选项
QPHY-10GBase-KR	启用 QualiPHY 的 10GBase-KR 合规性软件选项
QPHY-10GBASE-T	启用 QualiPHY 的 10GBASE-T 发射机和回波损耗一致性测试软件选项
QPHY-DDR2	QualiPHY 启用 DDR2 一致性软件选项
QPHY-DDR3	支持 QualiPHY 的 DDR3、DDR3L 和 LPDDR3 一致性软件选项
QPHY-DDR4	QualiPHY 启用 DDR4 和 LPDDR4 一致性软件选项
QPHY-DP20-SINK	启用 QualiPHY 的 DisplayPort 2.0 接收器一致性软件选项
QPHY-DP20-SOURCE	启用 QualiPHY 的 DisplayPort 2.0 源一致性软件选项（包括 QPHY-DP14-SOURCE）
QPHY-eDP	启用 QualiPHY 的嵌入式 DisplayPort 一致性软件选项
QPHY-ENET	QualiPHY 启用以太网 10/100/1000BT 一致性软件选项
QPHY-HDMI2	QualiPHY 启用 HDMI 2.0/1.4b TMDS 一致性软件选项
QPHY-HDMI21	QualiPHY 启用 HDMI 2.1 FRL 和 TMDS 合规性软件选项
QPHY-MIPI-CPHY	QualiPHY 启用 MIPI C-PHY 一致性软件选项（包括 C-PHY DMP）
QPHY-MIPI-DPHY	QualiPHY 启用 MIPI DPHY 一致性软件选项
QPHY-MIPI-MPHY	QualiPHY 启用 MIPI M-PHY 一致性软件选项
QPHY-MultiGBase-T1	QualiPHY 启用 MultiGBase-T1（汽车以太网）一致性软件选项
QPHY-PCIe	QualiPHY 启用 PCIe Gen1 和 Gen2 合规性软件选项
QPHY-PCIE3-TX-RX	QualiPHY 启用 PCI Express 3.0 发送器和接收器一致性测试
QPHY-PCIE4-TX-RX	QualiPHY PCIe 4.0 合规性软件选项还包括 PCIe 3.0 合规性选项
QPHY-PCIE5-TX-RX	QualiPHY PCIe 5.0 合规性软件选项还包括 PCIe 3.0 和 4.0 合规性选项
QPHY-SAS3	启用 QualiPHY 的 SAS3（1.5 Gb/s、3.0 Gb/s、6.0 Gb/s 和 12.0 Gb/s）一致性软件选项
QPHY-SATA-TSG-RSG	QualiPHY 启用 SATA（PHY、TSG、RSG 和 OOB）一致性软件选项
QPHY-SFI	QualiPHY 启用 SFI 一致性软件选项
QPHY-USB	QualiPHY 启用 USB 2.0 一致性软件选项
QPHY-USB3.2-Tx-Rx	启用 QualiPHY USB 3.2 合规性 Tx-Rx 软件选项
QPHY-USB4-TX-RX	启用 QualiPHY USB4 发射器和接收器一致性软件选项

串行数据分析

模型	产品描述
WM8KHD-EYEDRII	信号完整性工具包 - 通道和夹具去嵌入/仿真、Tx/Rx 均衡
WM8KHD-CBL-DE-嵌入	电缆去嵌入选项 WaveMaster/SDA 8000HD
WM8KHD-VIRTUALPROBE	高级去嵌入、仿真和虚拟探测工具包
WM8KHD-SDAX-完整	Bundle - 多通道 SDA 专家框架，包括。眼图、抖动、噪声、Xtalk 测量和 VirtualProbe
WM8KHD-SDAX-DP	DisplayPort 的 SDA 专家技术框架
WM8KHD-SDAX-NRZ	NRZ 串行数据专家分析框架、眼图、抖动和噪声测量
WM8KHD-SDAX-PAM	PAM 串行数据专家分析框架、眼图、抖动和噪声测量
WM8KHD-SDAX-PCIE-NRZ	PCIe NRZ 的 SDA 专家技术框架
WM8KHD-SDAX-PCIE6	PCIe 6 的 SDA 专家技术框架
WM8KHD-SDAX-USB32	SDA 专家技术框架 USB3.2
WM8KHD-SDAX-USB4-TBT	SDA 专家技术框架 USB4 和 Thunderbolt 3

其他软件选项

模型	产品描述
WM8KHD-交叉同步-PHY-PCIE	PCIe CrossSync PHY 协议分析器同步 WaveMaster/SDA 8000HD
WM8KHD-CROSSSYNC-PHY-USB	USB CrossSync PHY 协议分析器同步 WaveMaster/SDA 8000HD
WM8KHD-EMC	EMC 脉冲参数软件包 WaveMaster/SDA 8000HD
WM8KHD-振荡器同步	OscilloSYNC 软件选项 - 同步 1 x WaveMaster/SDA 8000HD 带 1 个 WaveRunner 8000HD
WM8KHD-SPECTRUM-1	频谱分析仪 WaveMaster/SDA 8000HD - 1 条迹线
WM8KHD-SPECTRUM-PRO-2R	频谱分析仪 WaveMaster/SDA 8000HD - 2 条迹线 + 参考
WM8KHD-VECTORLINQ	VectorLinQ 矢量信号分析
WM8KHD-VECTORLINQ-ADV	VectorLinQ 高级矢量信号分析，包括 OFDM
WM8KHD-XDEV	高级定制选项 WaveMaster 8000HD

其他

模型	产品描述
WM8KHD-RACK安装	机架安装附件 WaveMaster/SDA 8000HD

混合信号配件

模型	产品描述
HDA-DLS-18QL	适用于 HDA18 的 125通道 QuickLink 引线组
HDA-DLS-09QL	适用于 HDA9 的 125通道 QuickLink 引线组

串行数据测试夹具

模型	产品描述
TF-AUTO-ENET	用于 100Base-T1 和 1000Base-T1 调试的汽车以太网分线测试夹具
TF-AUTO-ENET-SMA	用于 TF-AUTO-ENET 的 SMA 连接器板 4 包
TF-自动-HMTD	测试夹具 HMTD 连接器（阳头）至 SMA（阴头）
TF-AUTO-MATENET	测试夹具 MATEnet 连接器（阳头）至 SMA（阴头）
TF-AUTO-MINI50	测试夹具 Mini-50 连接器（阳头）至 SMA（阴头）
TF-ENET-B	10/100/1000BaseT 以太网测试夹具
TF-HDMI-3.3V-QUADPAK	HDMI 上拉终结器四包 - 与 Wilder-Tech HDMI-TPA-P 插头测试适配器一起使用
TF-MIPI-MPHY-DUALPAK	MIPI M-PHY 输入偏移适配器双包
TF-NBASE-T	TF-NBASE-T 支持 NBase-T 和 10GBase-T 一致性测试。它将以太网电缆的 A、B、C 和 D 对分断至 SMA 连接器。该套件包括用于添加干扰信号（适用于 2GBase-T）的功率分配器 (2.5)、50 欧姆终端器 (6)、以太网电缆 (2)、SMA/SMA 电缆 (2) 和 SMA/BNC 电缆 (4)供测试用。
TF-PCIE4-CTRL	PCIe 4.0 合规性基板测试自动化控制器
TF-SATA-C-Kit	SATA 一致性测试套件
TF-USB-B	USB 2.0 一致性测试夹具
TF-USB-C-HS	USB4 高速和边带测试挂片夹具
TF-USB-C-SB	USB4 边带测试片夹具
TF-USB3	SuperSpeed 和 SuperSpeedPlus USB 测试夹具

串行触发硬件

模型	产品描述
WM8KHD-8GBIT-符号-TD	80 位 NRZ、8b/10b 和 64b/66b 8 Gbps 串行触发选项 WaveMaster 8000HD
WM8KHD-16GBIT-符号-TD	80 位 NRZ、8b/10b 和 64b/66b 16 Gbps 串行触发选项 WaveMaster 8000HD
SDA8KHD-UPG-16GBIT-符号-TD	SDA 80HD 的 8 位 NRZ、10b/64b 和 66b/16b 8000 Gbps 串行触发升级

高压光纤光隔离探头

模型	产品描述
DL03-ISO	高压光隔离探头，350 MHz 带宽。包括软手提箱。
DL07-ISO	高压光隔离探头，700 MHz 带宽。包括软手提箱。
DL10-ISO	高压光隔离探头，1 GHz 带宽。包括软手提箱。
DL-ISO-ACC-KIT	DL-ISO 系列附件套件包括 MMCX 到 Y 型引线插座/焊接插件、方形引脚插座/焊接插件、MMCX-sq 引脚适配器、抓取器
DL-ISO-2V-TIP	DL-ISO 2 Vpp MMCX 方针探头
DL-ISO-10V-TIP	DL-ISO 10 Vpp MMCX 方针探头
DL-ISO-40V-TIP	DL-ISO 40 Vpp MMCX 方针探头
DL-ISO-200V-TIP	DL-ISO 200 Vpp MMCX 方针探头
DL-ISO-1000V-TIP	DL-ISO 1000 Vpp 方形探头
DL-ISO-2500V-TIP	DL-ISO 2500 Vpp 方形探头
HVFO108	高压光纤隔离探头，150 MHz 带宽。包括手提包。需要衰减尖端（单独订购）。包括1根1m 光纤电缆。
HVFO100-1X-TIP-U	HVFO10X +/-1V (1倍衰减) 通用探头附件
HVFO100-5X-TIP-U	HVFO10X +/-5V (5倍衰减) 通用探头附件
HVFO100-10X-TIP-U	HVFO10X +/-10V (10倍衰减) 通用探头附件
HVFO100-20X-TIP-U	HVFO10X +/-20V (20倍衰减) 通用探头附件
HVFO100-40X-TIP-U	HVFO10X +/-40V (40倍衰减) 通用探头附件

DH 系列差分探头 (8-30 GHz)

模型	产品描述
DH25-PX	带 ProAxial 接口的 25 GHz 差分探头
DH08-PL	带 ProLink 接口的 8 GHz 差分探头
DH30-PX	带 ProAxial 接口的 30 GHz 差分探头
DH13-PL	带 ProLink 接口的 13 GHz 差分探头
LPA-2.92-PX-KIT	ProLink 至 2.92mm ProAxial 适配器，具有探头电源和通信直通功能
DH16-PL	带 ProLink 接口的 16 GHz 差分探头
DH20-PL	带 ProLink 接口的 20 GHz 差分探头
DH25-2.92MM	带 25mm 接口的 2.92 GHz 差分探头
DH30-2.92MM	带 30mm 接口的 2.92 GHz 差分探头
DH-SI-HS	DH系列高灵敏度焊接式探头，30 GHz带宽，2.0 Vpp量程。
DH-SI	DH系列焊接式探头，带有30 GHz带宽，3.5 Vpp范围。
DH-HTEMP	DH 系列高温焊接尖端，16 GHz 带宽，3.5 Vpp 范围
DH-QL	DH 系列 QuickLink 适配器，8 GHz 带宽
DH-QL-3SI	DH 系列 QuickLink 适配器套件，带 3 个 QL-SI 吸头
脱氢酶	DH 系列 PT 浏览器端头，16 GHz 带宽，3.5 Vpp 范围

探头适配器

模型	产品描述
TPA10	TekProbe 到 ProBus 探头适配器

有源电源探头

模型	产品描述
RP2060	电源/电压轨探头。 2 GHz 带宽、1.2 倍衰减、+/-60V 偏置、+/-800mV 包括一整套焊接引线和同轴电缆。 Browser tip 单独出售
RP4060	电源/电压轨探头。 4 GHz 带宽、1.2 倍衰减、+/-60V 偏置、+/-800mV 包括一整套焊接引线和同轴电缆。 Browser tip 单独出售
RP4000-Browser	RP2060/RP4060 Browser Tip配件。包括 0 欧姆 (1x)、450 欧姆 (10x) 和 950 欧姆 (20x) 尖端。
RP4000-MCX-LEAD-SI	数量 3 MCX 4 GHz 焊入式引线附件（除了随导轨探头提供的附件之外）18 厘米长

有源电压探头

模型	产品描述
ZS4000	4.0 GHz、0.6 pF、1 MOhm 有源电压探头
ZS2500	2.5 GHz、0.9 pF、1 MOhm 有源电压探头
ZS1000	1 GHz、0.9 pF、1 MOhm 有源电压探头
ZS1500	1.5 GHz、0.9 pF、1 MOhm 有源电压探头

电流探头

模型	产品描述
CP030	30A，50 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，1.5 米电缆
CP030-3M	30 A，10 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，3 米电缆
CP030A	30A、50 MHz 高灵敏度电流探头 - AC/DC、30 A rms、50 A 峰值脉冲、1.5 米电缆
CP031	30A，100 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，1.5 米电缆
CP031A	30A、100 MHz 高灵敏度电流探头 - AC/DC、30 A rms、50 A 峰值脉冲、1.5 米电缆
CP150	150 A，10 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲，2 米电缆
CP150-6M	150 A，5 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲，6 米电缆
CP500	500 A，2 MHz 电流探头 - AC/DC，500 A rms，700 A 峰值脉冲，6 米电缆
CA10	可编程电流传感器到 ProBus 适配器，用于与第三方电流传感器一起使用
DCS025	用于 CP030、CP030A、CP031、CP031A、AP015、CP150、CP500 的纠偏校准源

差分探头 (<= 1.5 GHz)

模型	产品描述
AP033	500 MHz 差分探头
ZD1000	1 GHz、1.0 pF 有源差分探头、±8 V
ZD1500	1.5 GHz、1.0 pF 有源差分探头、±8 V
ZD500	500 MHz、1.0 pF 有源差分探头、±8 V

差分探头 (4-6 GHz)

模型	产品描述
D410-A-PB2	4 GHz ProBus2 差分探头，带 Dx10-SI 焊接尖端（1 个）、Dx10-QC 快速连接（1 个）和 Dx10-SP 方形引脚（1 个）
D420-A-PB2	4 GHz ProBus2 差分探头，带 Dx20-SI 焊接尖端（1 个）、Dx20-QC 快速连接（1 个）和 Dx20-SP 方形引脚（1 个）
D610-A-PL	6 GHz ProLink 差分探头，带 Dx10-SI 焊接尖端（1 个）、Dx10-QC 快速连接（1 个）和 Dx10-SP 方形针（1 个）
D620-A-PL	6 GHz ProLink 差分探头，带 Dx20-SI 焊接尖端（1 个）、Dx20-QC 快速连接（1 个）和 Dx20-SP 方形针（1 个）
D400A-AT-PB2	4 GHz 可调式 ProBus2 差分探头
D600A-AT-PL	带可调节探头的6 GHz ProLink差分探头
Dx10-PT-KIT	WaveLink Dx10-PT可调位置器针头套件。包括具有机械互联的XYZ位置器组件、粘合剂套件、连接指南、手持探针和更换针头（4个）/插座（2个）。
LPA-PBUS2	ProLink 到 ProBus2 适配器
Dx20-PT-KIT	WaveLink Dx20-PT调节位置器套件。包括具有机械互连的XYZ位置器组件，粘合剂套件，连接指南，手持探针和替换引脚（4个）/插座（2个）。
Dx10-HiTemp	WaveLink温度扩展电缆，适用于Dx10。包括1套匹配的30英寸高温电缆，1个焊接头引线组。
Dx20-HiTemp	WaveLink温度扩展电缆，适用于Dx20。包括1套匹配的30英寸高温电缆，1个焊接头引线组。
DX10-QL-3SI	与 Dx10 放大器一起使用的 QuickLink 焊接入门包
DX20-QL-3SI	与 Dx20 放大器一起使用的 QuickLink 焊接入门包
D410-A-CCNIST	D410-A 的 NIST 校准，包括测试数据。
D420-A-CCNIST	D420-A 的 NIST 校准，包括测试数据。
D610-A-CCNIST	D610-A 的 NIST 校准，包括测试数据。
D620-A-CCNIST	D620-A 的 NIST 校准，包括测试数据。
DX10-SI	用于 D410/D610 的替换焊尖引线组
DX20-SI	用于 D420/D620 的替换焊尖引线组

差分探头 (13-25 GHz)

模型	产品描述
LPA-2.92	ProLink 至 2.92mm 适配器，带探头电源和通信直通

高压差分探头

模型	产品描述
HVD3102A	1kV、25 MHz 高压差分探头，带自动归零功能
HVD3102A-NOACC	1kV、25 MHz 高压差分探头，不带尖端附件和自动归零断开。
HVD3106A	1kV、120 MHz 高压差分探头，带自动归零功能
HVD3106A-NOACC	1kV、120 MHz 高压差分探头，不带尖端附件和自动归零断开。
HVD3106A-6M	1kV、80 MHz 高压差分探头，带 6m 电缆和自动归零断开
HVD3206A	2kV、120 MHz 高压差分探头，带自动归零功能
肝病毒D3220	2kV、400 MHz 高压差分探头
HVD3605A	6kV、100 MHz 高压差分探头，带自动归零功能

高压探头

模型	产品描述
HVP120	6kV 高压无源探头，400 MHz
PPE6KV-A	6kV 高压无源探头，500 MHz

无源探头

模型	产品描述
PP025-1	500 MHz 无源探头，5mm，10:1，10 MOhm

探头零件和套件

模型	产品描述
LPA-KA	Pro-Link 到 K/2.92mm 适配器
LPA-SMA-A	Pro-Link 到 SMA 适配器，新型
Dx10-SI-HiTEMP	用于 D410/D610 和温度延长电缆的替换焊头引线组
Dx20-SI-HiTEMP	与 D420/620 和温度延长电缆一起使用的替换焊尖引线组
Dx10-HiTEMP	WaveLink温度扩展电缆，适用于Dx10。包括1套匹配的30英寸高温电缆，1个焊接头引线组。
Dx20-HiTEMP	WaveLink温度扩展电缆，适用于Dx20。包括1套匹配的30英寸高温电缆，1个焊接头引线组。
Dx10-Cable-HiTemp	该产品是用于Dx30 HiTemp焊咀引线组的 10" 匹配线缆的替换件。
Dx20-Cable-HiTemp	该产品是用于Dx30 HiTemp焊咀引线组的 20" 匹配线缆的替换件。

传输线探头

模型	产品描述
PP066	7.5 GHz 低电容无源探头，500/1K 欧姆

60 V 共模探头

模型	产品描述
DL02-HCM	250 MHz 60 V 共模差分探头。包括标准的引线和尖端。
DL05-HCM	500 MHz 60 V 共模差分探头。包括标准的引线和尖端。
DL10-HCM	1 GHz 60 V 共模差分探头, 包括标准的引线和尖端。
DL-HCM-HiTemp	DL-HCM系列高温焊入式探头，30 MHz带宽，1米长度。
DL-HCM-Acc-Kit	DL-HCM 系列附件套件，带有探头支架、2 个微型 IC 前端和 Y 型香蕉适配器

需要帮助或信息？

请填写此表格，让我们知道您是否愿意订阅活动快讯，同销售人员联系, 或者索取方案演示

索取方案演示

示波器

电子测试设备

协议分析解决方案

模块化数据采集

传感器和校准器

特色服务

SSD 设备测试

WaveMaster 8000HD 高带宽示波器

强大的串行数据分析平台

65 GHz

12 位

4

320 GS/s

8 Gpts

适用于产品开发各个阶段的高速示波器

信号特征分析

自动化

合规性

验证

集成

调试

串行数据验证、调试和抖动分析优势

卓越的信号表征性能

强大的验证和调试功能

内置专业串行数据分析工具

高带宽、高分辨率、快速处理

WaveMaster 8000HD 系列示波器概览

强大的验证和调试功能

CrossSync PHY 协议分析仪和示波器同步

更长的示波器采集存储深度

全面的嵌入式调试工具集

全面的串行数据专业分析工具

跨层 PCI Express 测试

USB 和 USB Type-C 电气测试领先地位 - 从 PHY 到协议

从 DDR 启动到 DDR 合规性测试的更快旅程

高带宽示波器比较

带宽范围

分辨率

模拟频道

数字频道

采样率 （所有频道）

采样率（最大）

内存 （所有频道，标准）

内存（最大）

直流增益精度

输入阻抗

探头支持

协议分析仪同步

高速串行触发

显示器

运行系统

保修政策

WaveMaster 8000HD系列

是德科技 UXR 系列

泰克 DPO70000SX 系列

Labmaster 10Zi-A系列

资源

技术文档

视频

主要技术指标

带宽

分辨率

最大采样率

输入通道

内存

最大内存

混合信号选项

混合信号解决方案

内存选项

电脑升级

功率分析软件

串行触发和解码

抖动分析软件

数字滤波软件

串行数据一致性

串行数据分析

其他软件选项

其他

混合信号配件

串行数据测试夹具

采样率
（所有频道）

内存
（所有频道，标准）
