SDA Expert串行数据分析眼图、抖动直方图、抖动频谱以及抖动分解为总抖动、随机抖动和确定性抖动

简化的串行数据专业知识

SDA Expert串行数据分析软件是第一个具有内置技术专业知识的眼图和抖动分析软件包。 它通过针对 PCI Express、USB、DisplayPort 等的定制技术分析，简化了设置并扩展了调试功能。

  • PCI Express 定制技术分析®， USB， Thunderbolt™、显示端口®， 和更多
  • 最完整的串行数据分析工具箱
  • 复杂测量的最高置信度

简化的串行数据专业知识

第一个具有内置专业知识的串行数据软件。 利用新技术框架简化设置并扩展调试功能。

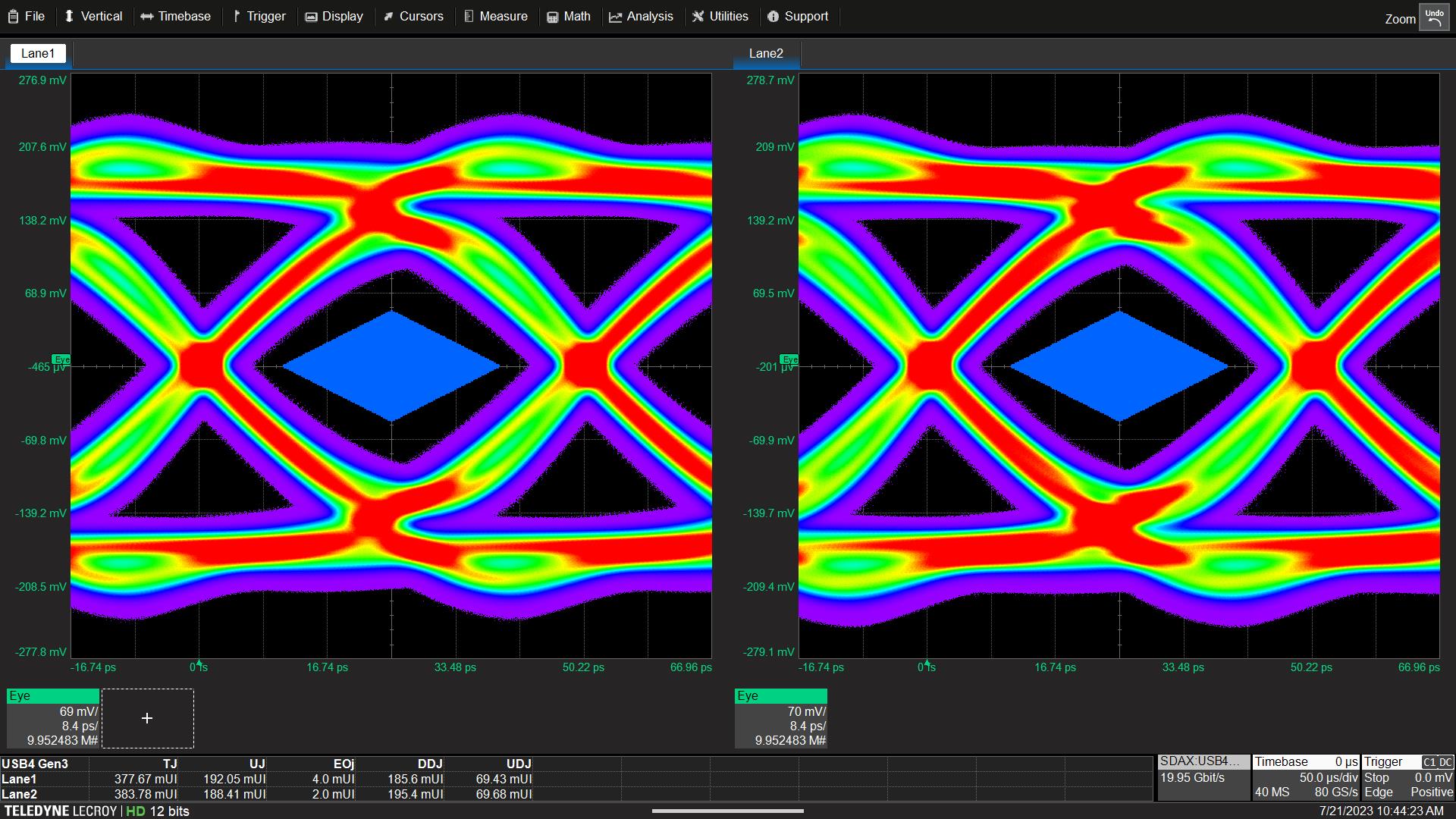

SDA Expert 串行数据分析软件比较两个眼图 USB4 和 USB4 USB-Type-C 接口上的特定抖动测量

针对 PCI Express、USB、DisplayPort 等的定制技术分析

  • 内置特定技术的测量专业知识
  • 从合规性无缝过渡到调试
  • 直观的测量选择可节省时间并避免错误
了解更多

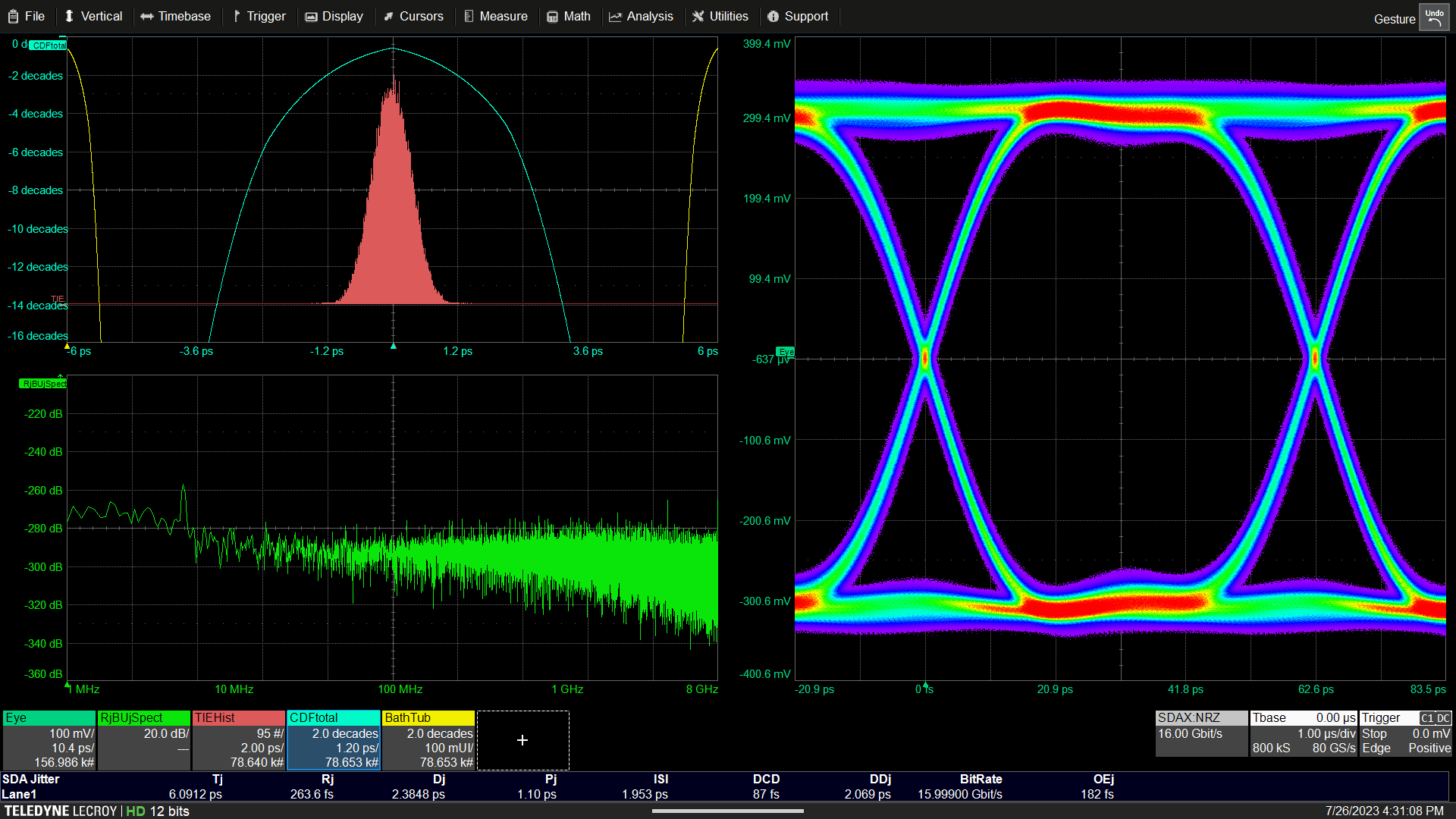

SDA Expert 串行数据分析 NRZ 眼图、抖动直方图、抖动轨迹、抖动 FFT 以及随机、确定性和总抖动测量

最完整的串行数据分析工具箱

  • 第四代工具集涵盖了 NRZ 和 PAM 信号的完整需求
  • 集成一切 – 抖动、噪声、串扰、均衡和脉冲响应
  • 独特的多视图支持以及参考和比较模式
了解更多

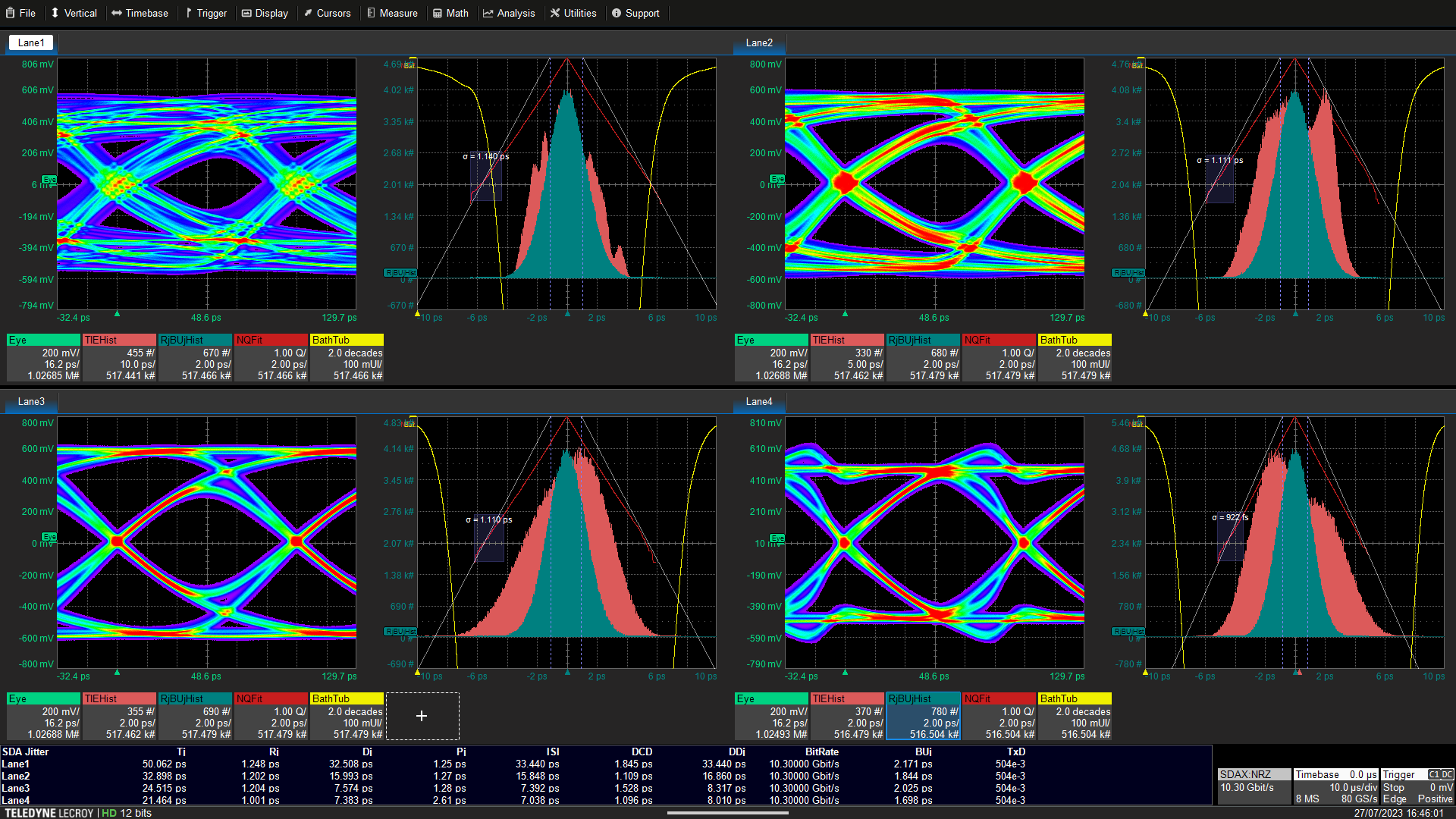

SDA Expert 串行数据分析通过去嵌入通道并使用 CTLE、DFE 和 FFE 均衡器来比较四种眼图和抖动场景

对复杂测量的最高信心

  • 一键设置可节省设置时间并避免错误
  • 技术选择简化了复杂测量的设置
  • 使用内置报告生成器快速记录结果并保存数据
了解更多

针对 PCI Express、USB、DisplayPort 等的定制技术分析

SDA Expert 技术框架提供了针对每种技术所需的所有工具，以便在合规性测试之外轻松快速地进行调试。

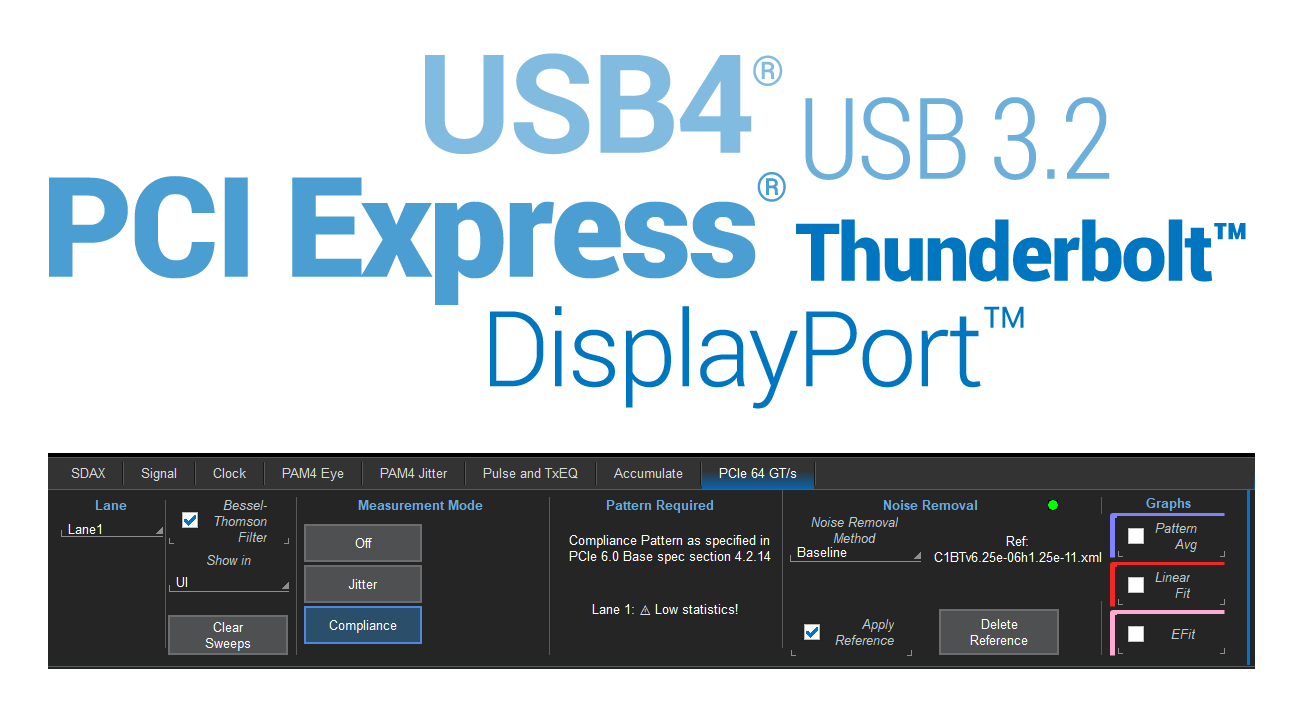

SDA Expert 串行数据分析软件展示了 PCIe Gen6 技术框架示例

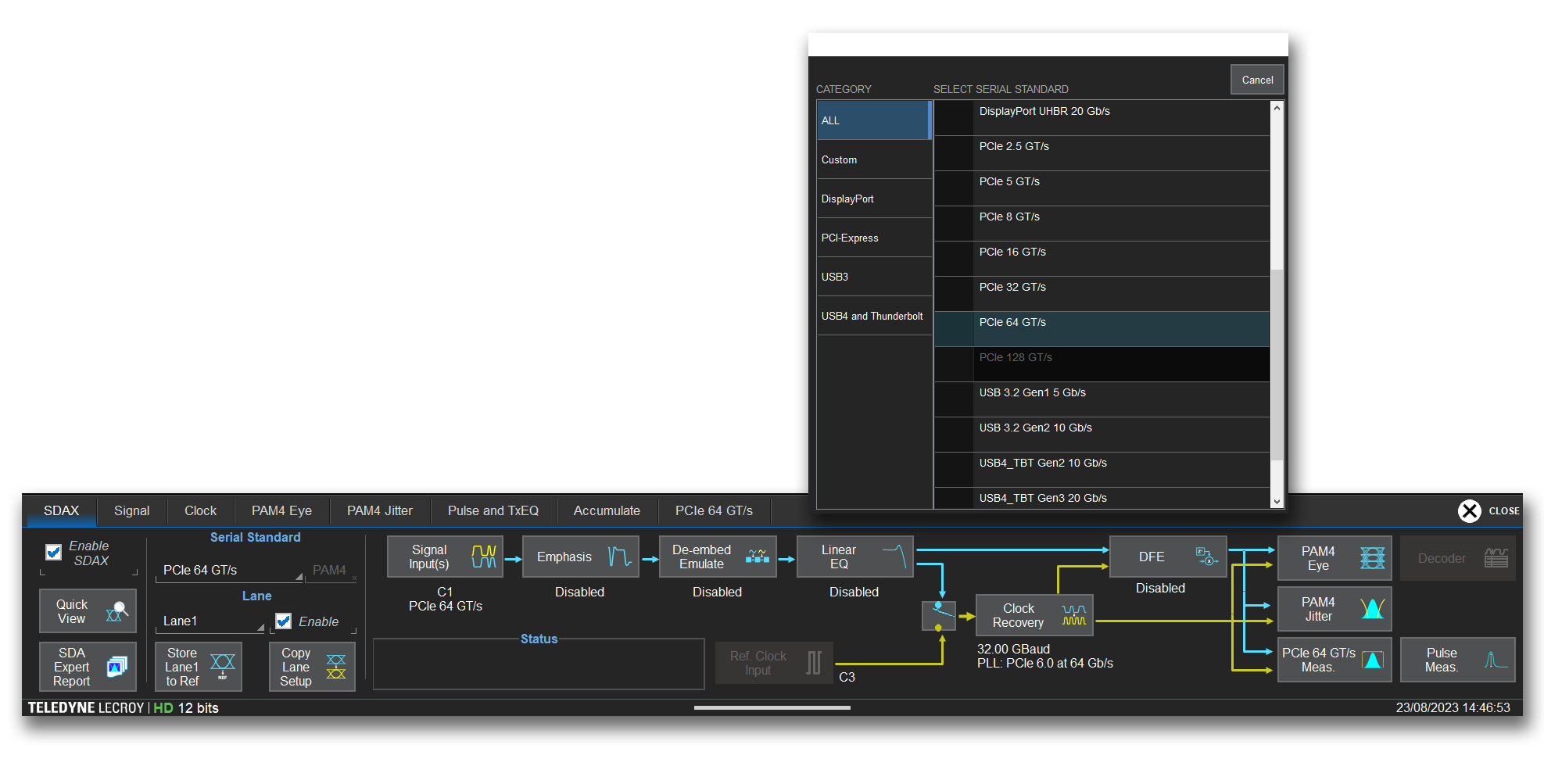

SDA Expert 内置专用调试和测量功能，在技术选择菜单中显示 USB

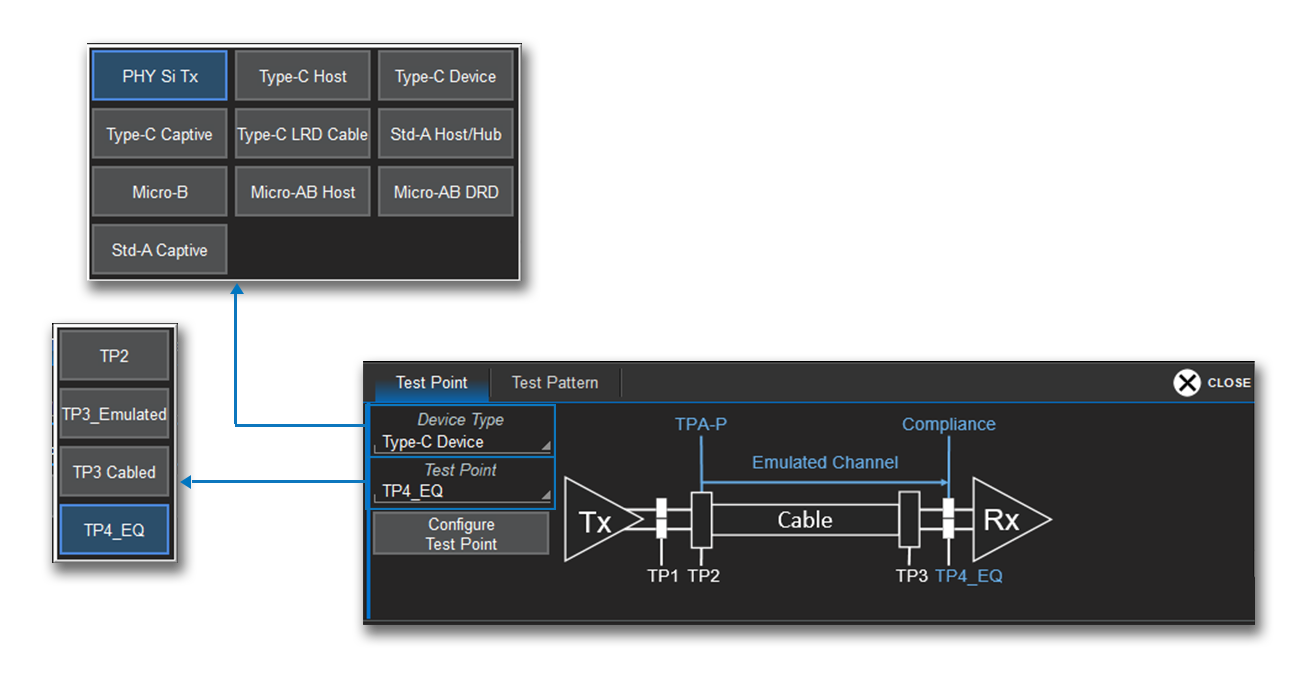

SDA Expert 内置了一系列标准测试点，例如 USB3.2, USB4, Thunderbolt、PCIe 和 DisplayPort，可轻松进行链路分析

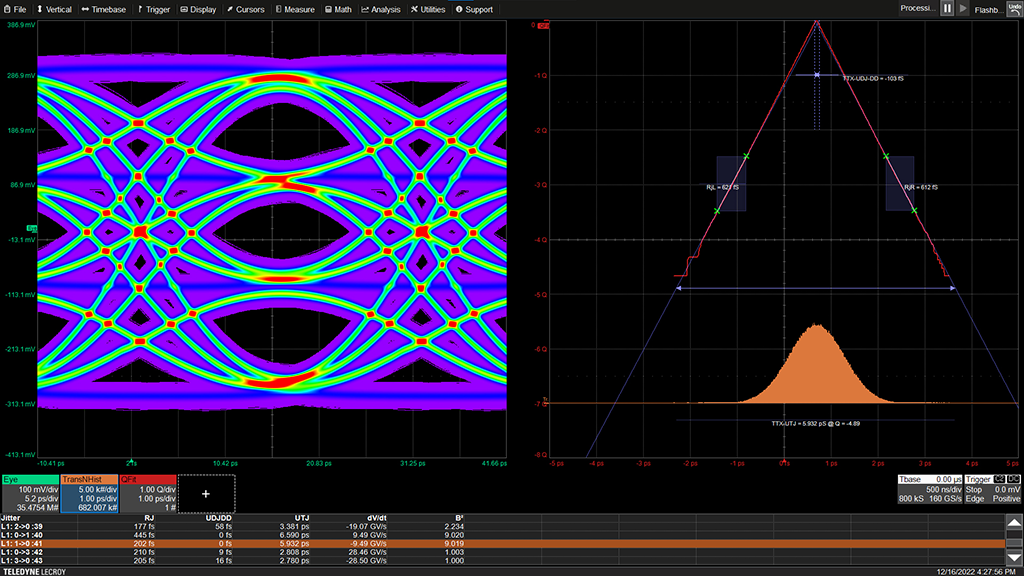

SDA Expert串行数据分析软件显示 PCIe Gen6 信号的眼图以及 PCIe Gen6 特定测量参数和阶跃响应

技术架构

技术选项简化

测试点

测量

使用 Teledyne LeCroy 的 SDA Expert 技术框架加快调试速度。 获取您需要的所有调试分析，这些分析通常仅在合规性软件包中提供。

  • 来自技术专家的技术设计
  • 易于设置且随时可用
  • 针对外部合规性测试的调试进行了优化

只需选择正在测试的技术，您就会看到特定于技术的测量结果，并按照技术标准文档中的描述进行标记，并满足标准的特定要求。

  • 带有附加选项的预定义技术框架简化了测量设置
  • 受益于内置的专业知识
  • 获取您的应用程序所需的所有工具

SDA Expert串行数据分析提供了测量标准中定义的测试点所需的所有工具，即使这些测试点和/或通道实际上并不直接存在。

  • 通道和测试点设置的动态图形可视化
  • 预定义的测试点简化了设置并避免了错误
  • 内置嵌入/去嵌入和均衡

许多标准都有特定的测量参数和分析要求。 借助 SDA Expert 串行数据分析，您可以将所有这些功能集中在一个针对调试而优化的工具中。

  • 符合标准规范
  • 针对调试进行了优化
  • 简单的测量选择可节省时间并避免错误

技术框架 USB 3.2, USB4, Thunderbolt, PCI Express, 显示端口

Teledyne LeCroy 将数十年的行业标准经验融入到 SDA Expert 串行数据分析软件中。 通过新技术框架将其提升到一个新的水平。

SDA Expert串行数据分析软件显示 USB3.2。 USB-C 型接口上测量的眼图、抖动和眼图参数

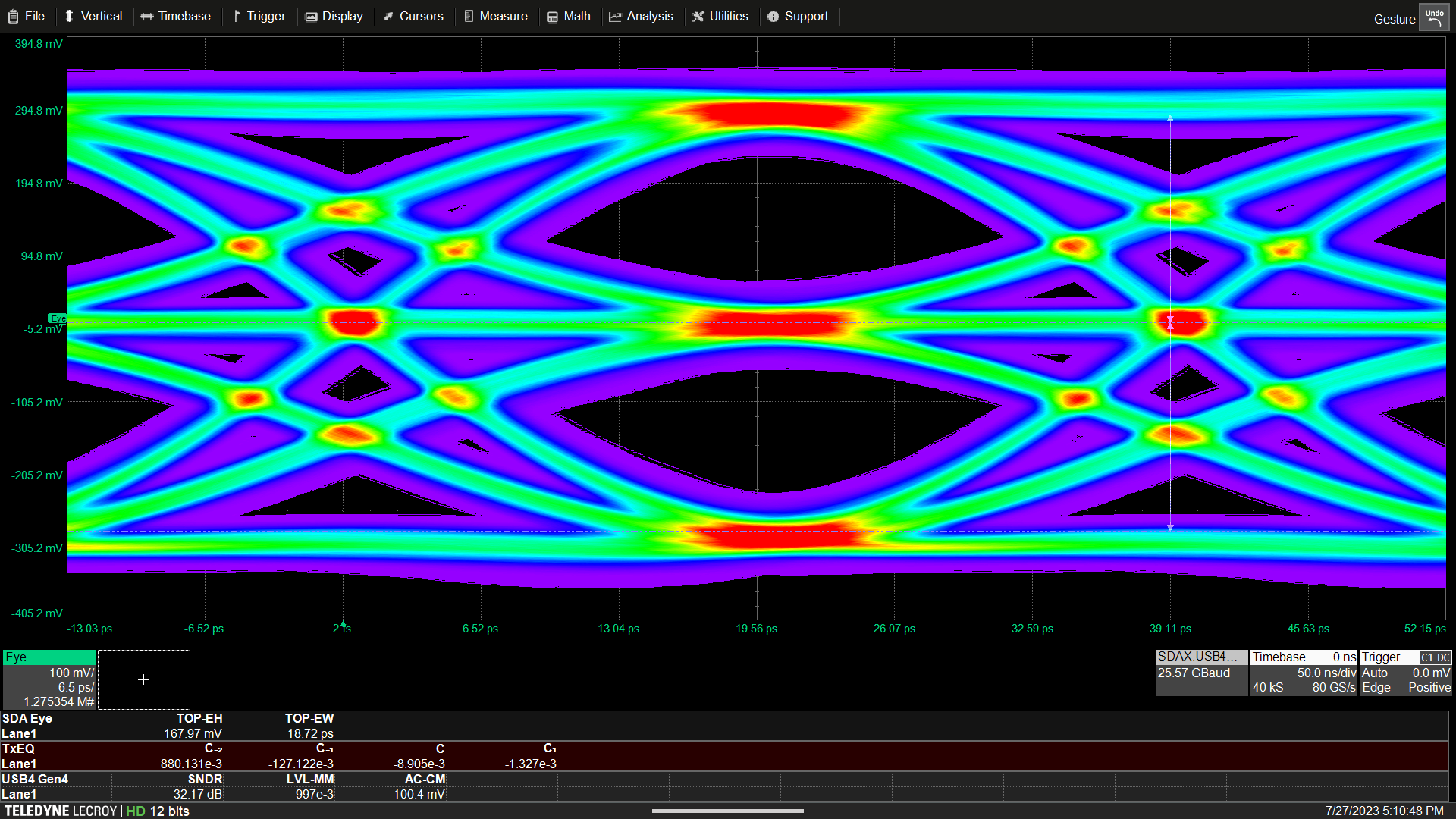

SDA Expert串行数据分析软件显示 USB4。 USB-C 型接口上测量的眼图、抖动和眼图参数

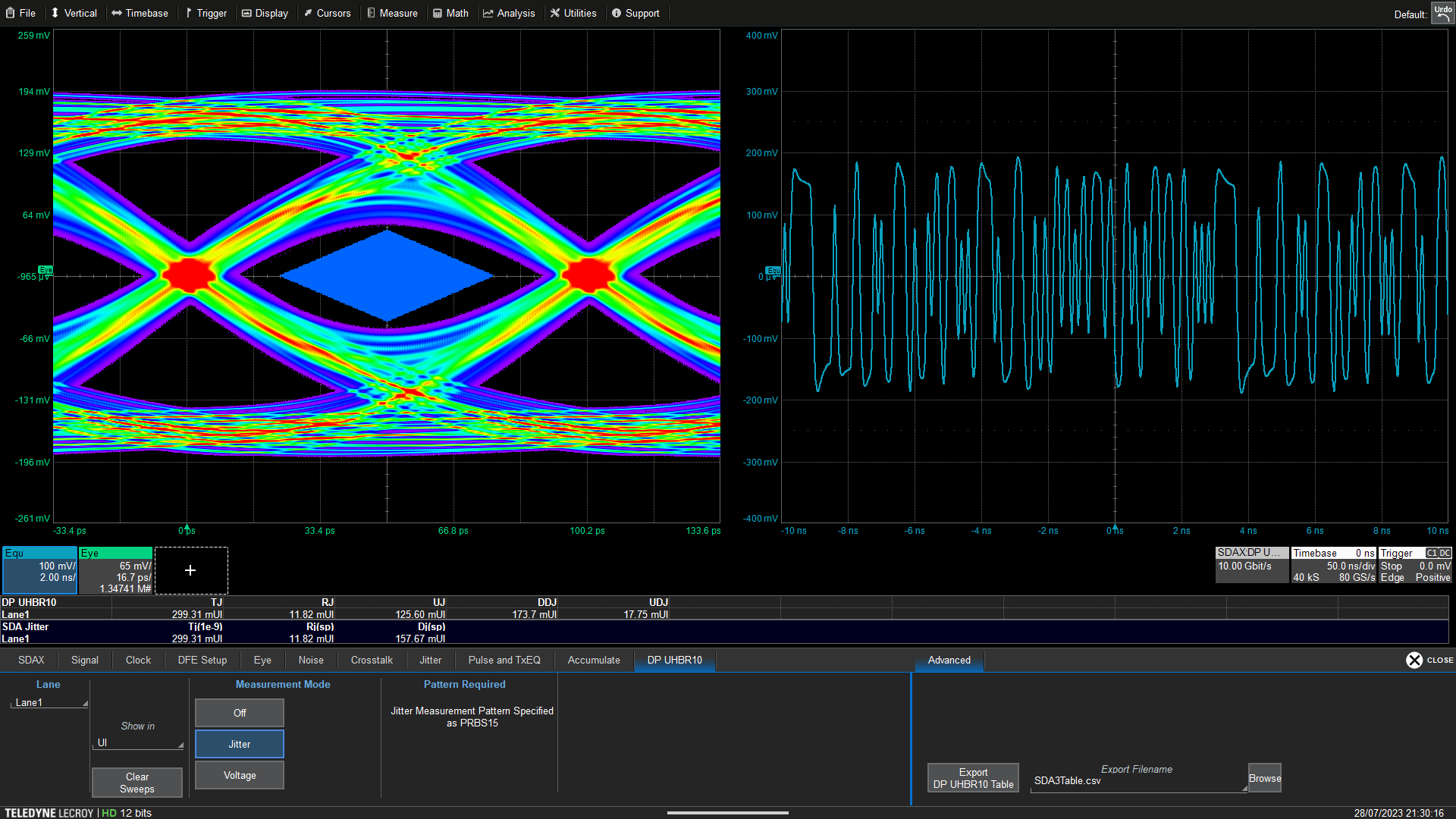

显示 DisplayPort 的 SDA Expert 串行数据分析软件。 USB-C 型接口上测量的眼图、抖动和眼图参数
SDA Expert PCIe 6.0 转换直方图，包括抖动细分，例如 Rj、udjdd、utj、dj 和 tj

USB3.2

USB4 & Thunderbolt

DisplayPort

PCI Express(PCIe)

只需按一下 SDA Expert 软件中的按钮即可访问 DisplayPort CTS（一致性测试规范）中定义的 USB-C 技术特定测量。

  • 易于配置的测试点设置
  • 全面的眼图、抖动和其他 USB-C PHY 测量
  • 简单而强大的均衡分析
了解更多

USB-C 技术特定测量定义在 USB4 和 Thunderbolt 只需按一下 SDA Expert 软件中的按钮即可访问 CTS（合规性测试规范）。

  • 易于配置的测试点设置
  • 全面的眼图、抖动和其他 USB-C PHY 测量
  • 简单而强大的均衡分析
了解更多

只需按一下 SDA Expert 软件中的按钮即可访问 DisplayPort CTS（一致性测试规范）中定义的 USB-C 技术特定测量。

  • 易于配置的测试点设置
  • 全面的眼图、抖动和其他 USB-C PHY 测量
  • 简单而强大的均衡分析
了解更多

PCI Express 6.0 引入了 PAM4 特定的抖动测量方法，从而使 SDA Expert 成为表征 PCIe 发射器的理想工具包

  • 将抖动测量组合分解为 48-UI 抖动测量模式中的 52 个转换、12 个电压电平转换或单个聚合的抖动测量集
  • 48-UI 抖动测量模式中 52 个转换中每个转换的转换直方图
  • 52 个测量表结果中的每一个都被锁定到其各自的转换直方图
了解更多

最完整的串行数据分析工具箱

SDA Expert 串行数据分析选项提供了任何高速串行数据 NRZ 或 PAM 眼图、抖动或噪声测量所需的所有工具。

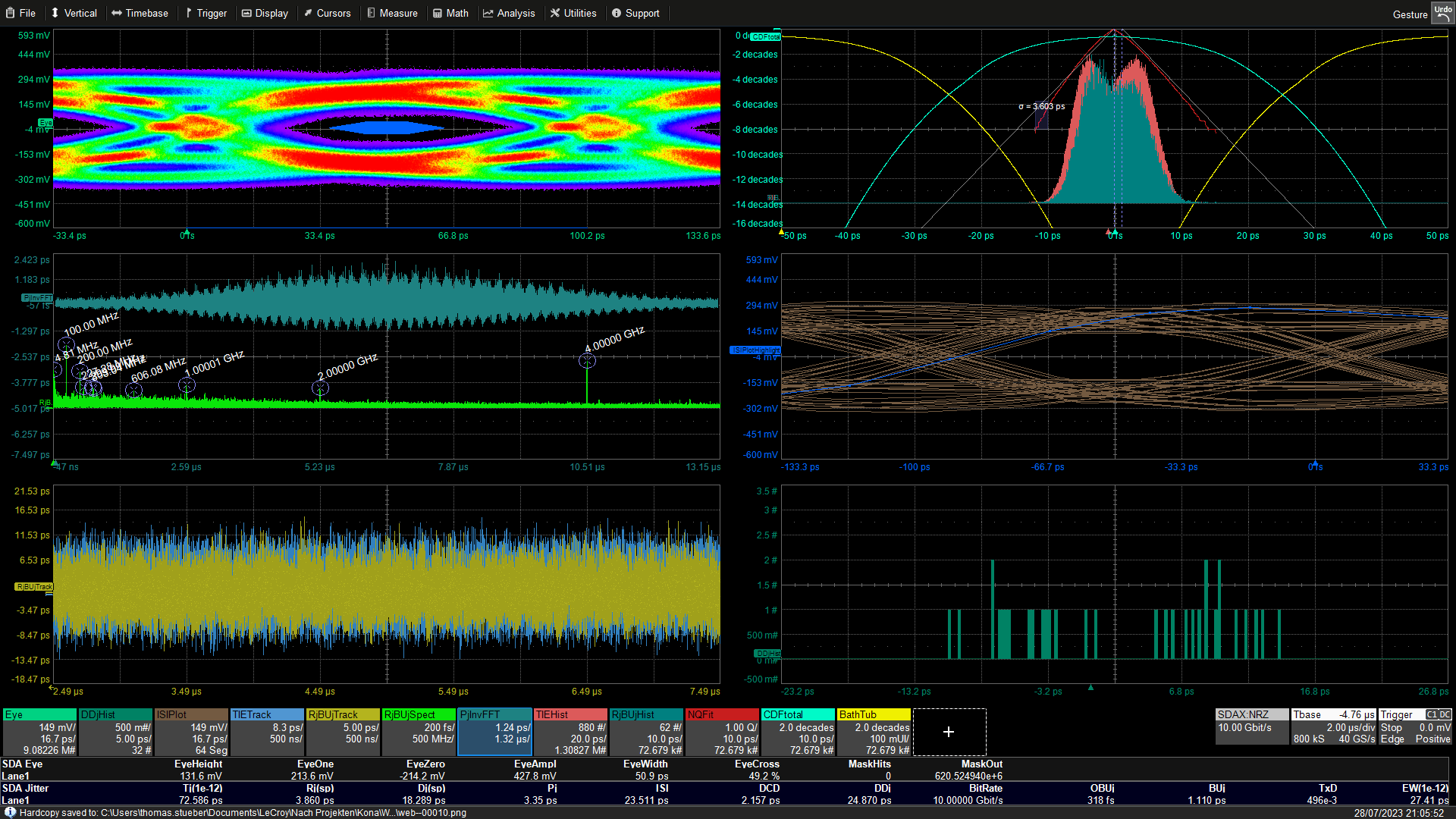

SDA Expert NRZ 眼图、抖动直方图、抖动轨迹、抖动 FFT 和随机、确定性抖动以及眼图参数
SDA Expert 显示 PAM4 信号的眼图并测量 SNDR、RLM 以及抖动和眼图参数

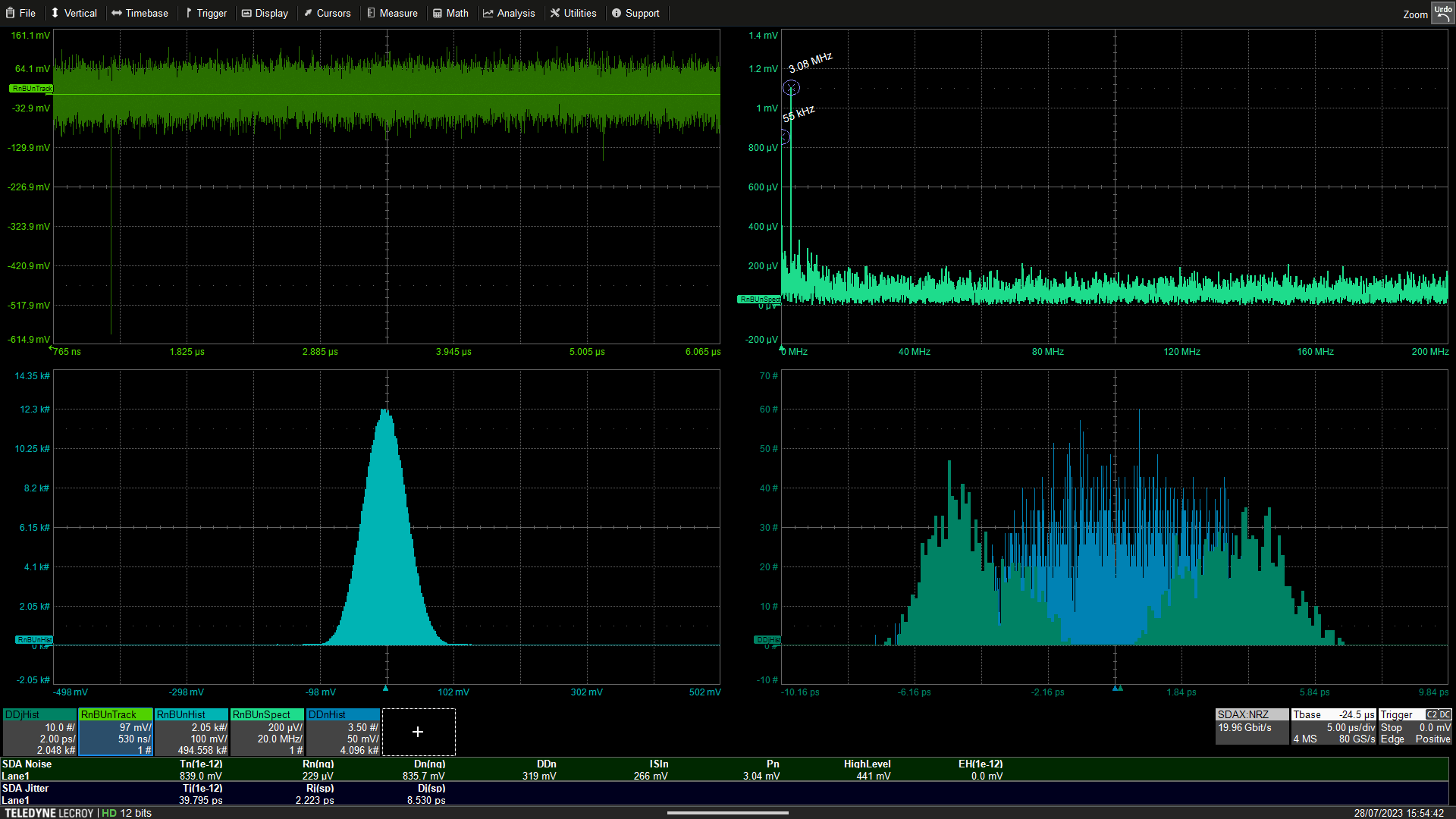

SDA Expert 将噪声显示为轨迹函数、直方图和频域，并测量、推断和分解垂直噪声
从 TP1 到 TP2 解嵌夹具和测试电缆，或使用 S 参数和 SDA Expert 模拟 TP3 处的通道
SDA 专家通过眼图和抖动、嵌入和去嵌入通道以及使用 CTLE、DFE 和 FFE 均衡器来比较四种场景

NRZ

聚苯胺

噪声/串扰

去嵌入/均衡

多视图

SDA Expert 串行数据软件选项提供最全面的 NRZ 抖动分解、眼图和分析工具，以及用于仿真、去嵌入和均衡仿真的高级信号完整性工具

  • 第四代工具集涵盖了 NRZ 信号的完整需求
  • 集成一切 – 抖动、噪声、串扰、均衡和脉冲响应
  • 全面的抖动分解和分析

SDA Expert 串行数据分析软件选项提供全面的 PAM3 和 PAM4 眼图、抖动和噪声测量，用于分析多级 PAM 信号每次眼图张开的随机、确定性和周期性损伤。

  • 最完整的 SNDR 和 RLM 分析
  • 强大的可视化工具，用于识别意外的噪声和失真分量
  • 全面的抖动和噪声击穿能力

借助 SDA Expert 串行数据分析软件，可以获得一整套垂直噪声测量和串扰分析工具，以进行完整的攻击者/受害者分析。

  • 噪声轨迹、直方图和频谱，提供对垂直噪声的深入了解
  • LaneScape 比较模式可在多个通道上生成串扰眼
  • 创新的串扰眼轮廓图显示了过多噪声的影响

借助 SDA Expert 串行数据分析软件，快速表征从发送器到接收器的整个信号路径，在方便的测试点捕获高保真波形，然后轻松分析任何感兴趣点的信号

  • 去嵌夹具和测试电缆
  • 模拟现实世界的通道损耗
  • 模拟发射机和接收机均衡
了解更多

SDA Expert串行数据分析软件的多个视图和参考分析可快速识别差异并加速调试

  • 使用参考通道进行多场景测试
  • 同时测量多个通道
  • 多点、多配置分析

分析整个链接

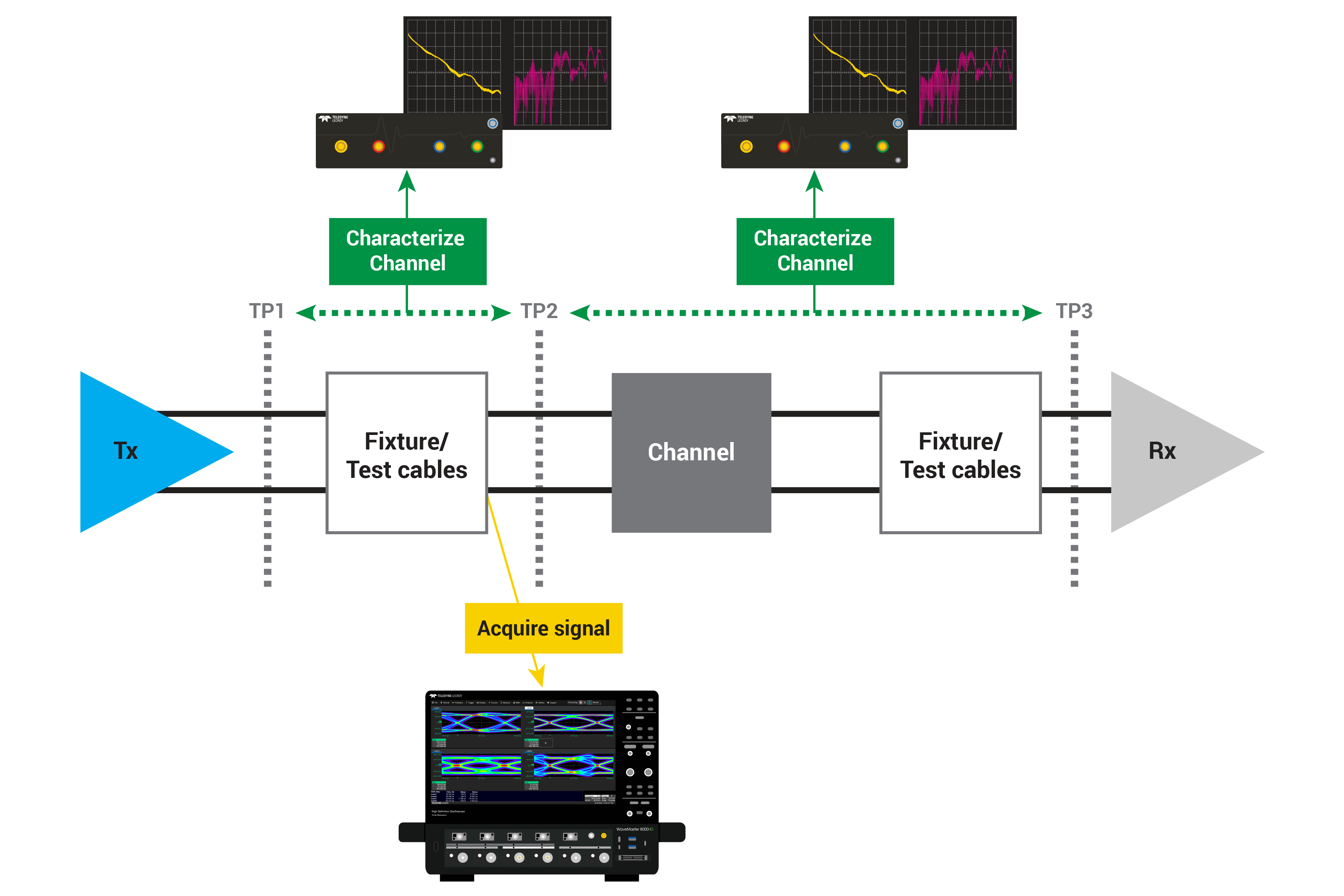

快速表征从发射器到接收器的整个信号路径，在方便的测试点采集高保真波形，然后轻松分析任何感兴趣点的信号。

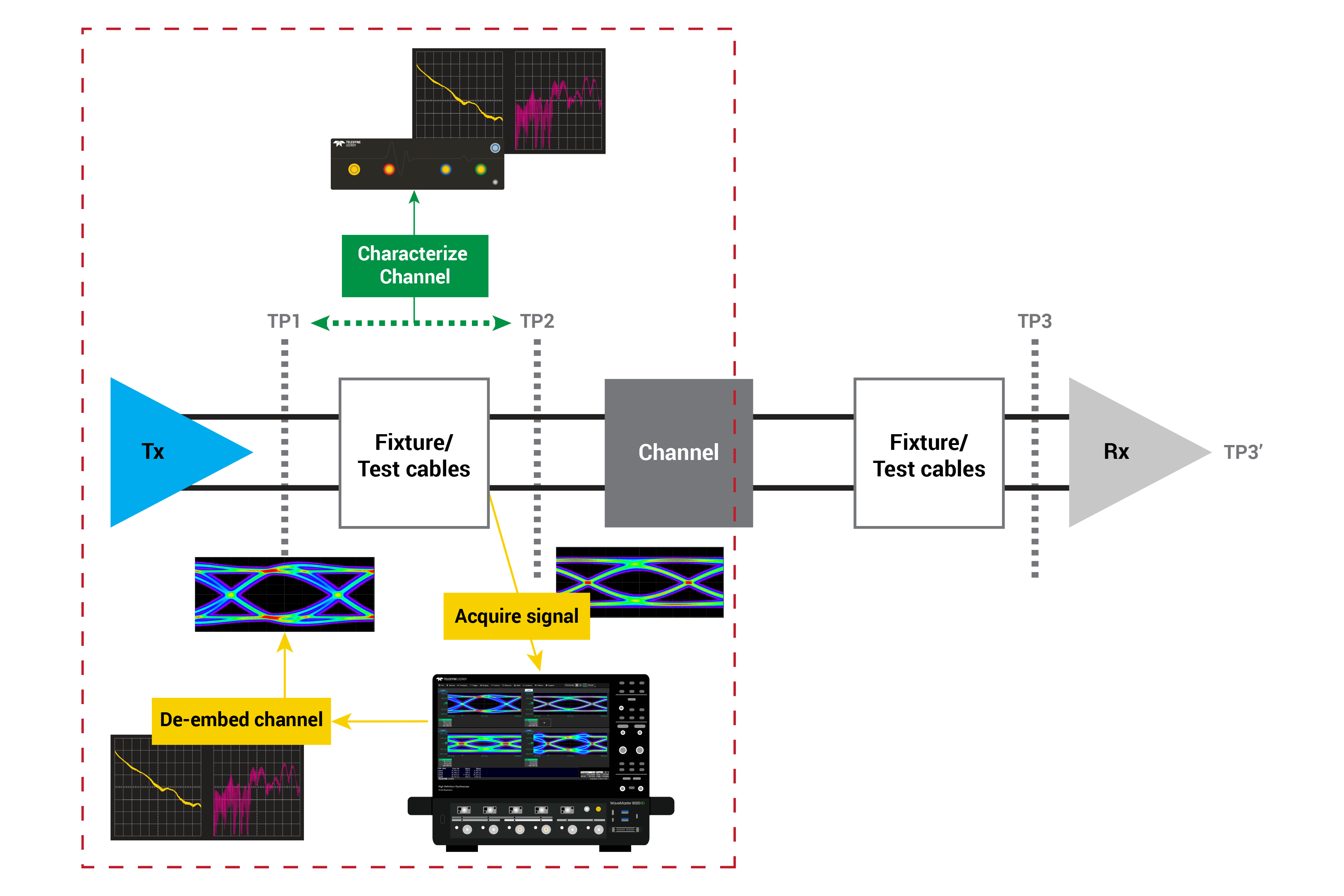

使用从 TP1 到 TP2 的夹具和测试电缆的去嵌入 WavePulser 40iX S 参数和 SDA Expert 串行数据分析工具箱。

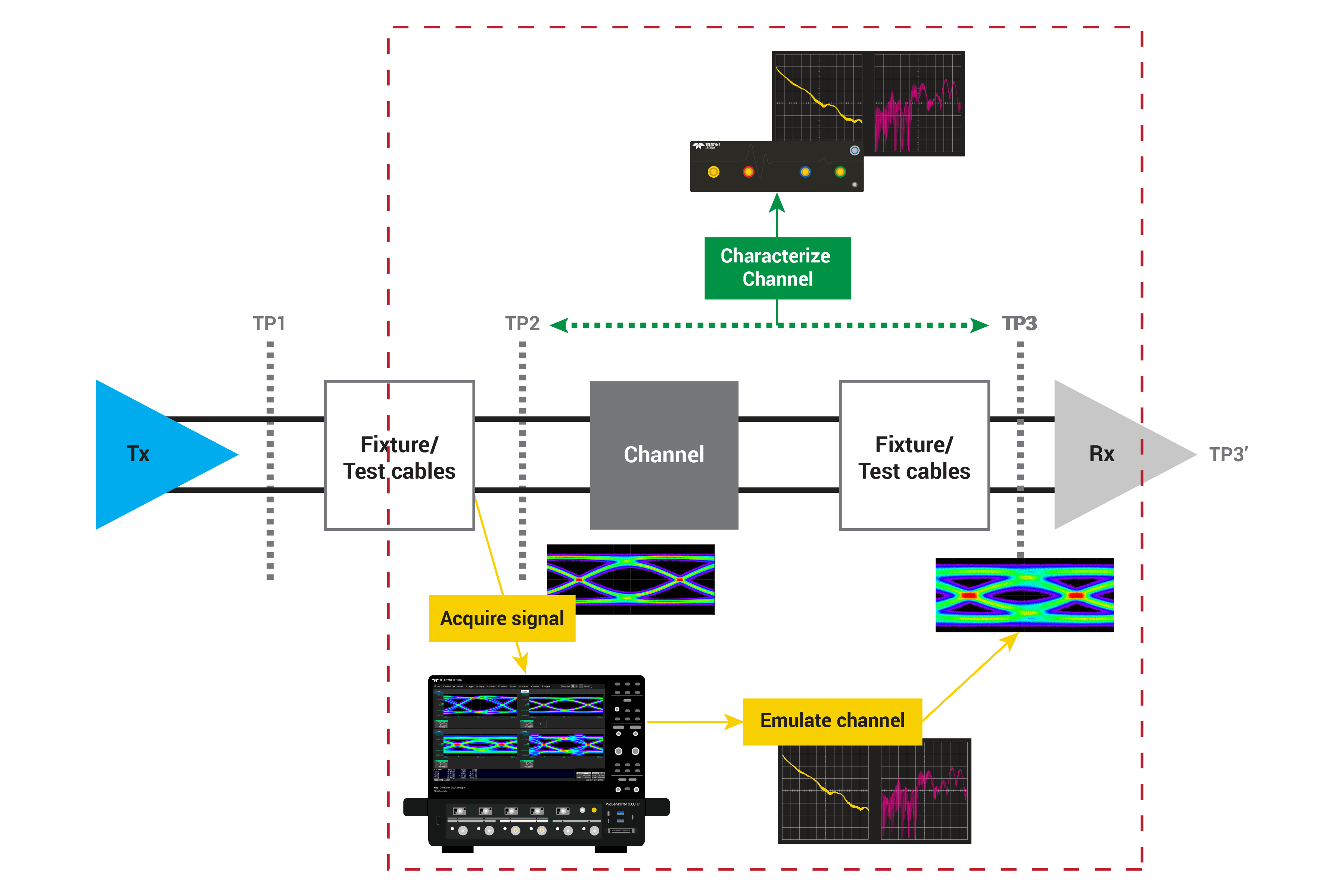

使用 TP2 到 TP3 模拟真实世界的信道损耗 WavePulser 40iX S 参数和 SDA Expert 串行数据分析工具箱。
通过在 TP1 处探测并在 TP3 处使用仿真来仿真发射机和接收机均衡 WavePulser 40iX SDA Expert串行数据分析工具集中的S参数
WavePulser 40iX 高速互连分析仪在串行数据通道上执行矢量网络分析仪 (VNA) S 参数测量

去嵌入

模拟通道损耗

模拟均衡

测量 S 参数

串行数据测试夹具和电缆通常需要去嵌入，以进行准确的高速串行数据抖动和眼图测量。 Teledyne LeCroy 的 SDA Expert Serial Data Analysis 的 SDAX-COMPLETE 版本内置了此功能。

  • 使用测量 S 参数模型 WavePulser 40iX，或从其他测量或模拟工具导入
  • 先进的 SDA Expert 工具可轻松准确地消除采集的示波器波形中的夹具和电缆的影响
  • 将完整的 SDA Expert Compete 工具包应用于去嵌入波形，直接在被测设备的输出引脚上进行全眼图、抖动和噪声分析

进行眼图和抖动测量时必须考虑高速串行数据通道的损耗。 Teledyne LeCroy 的 SDA Expert Serial Data Analysis 的 SDAX-COMPLETE 版本内置了此功能。

  • 通道模型 s 参数文件可以轻松地从 WavePulser 40iX 或在示波器的其他地方进入 SDA Expert
  • 采集信号路径中任意点的波形，然后使用 VirtualProbe 干净地嵌入通道的效果
  • 使用 SDA Expert Complete 的完整分析功能同时比较多个测试点的眼图、抖动和噪声测量结果

高速串行数据发送器在输出引脚上应用加重或去加重，以帮助补偿通道损耗。 高速串行数据接收器应用均衡来考虑发送器预加重/去加重。 Teledyne LeCroy 的 SDA Expert Serial Data Analysis 的 SDAX-COMPLETE 版本具有内置功能，可模拟串行数据发送器和接收器上的所有常见均衡设置，包括：

  • 发射机加重/去加重
  • 接收器FFE
  • 接收器CTLE
  • 接收器DFE

WavePulser 40iX 高速互连分析仪通过单次采集即可在频域和时域中提供无与伦比的串行数据通道表征洞察。

  • 测量 S 参数（如 VNA）
  • 测量阻抗曲线（如 TDR）
  • 结果的去嵌入、模拟、模拟和时间门控
  • 无需校准
  • 成本仅为 VNA 价格的一小部分
了解更多

对复杂测量的最高信心

SDA 专家串行数据分析提供最高的置信度，同时经过简化，简单易用。

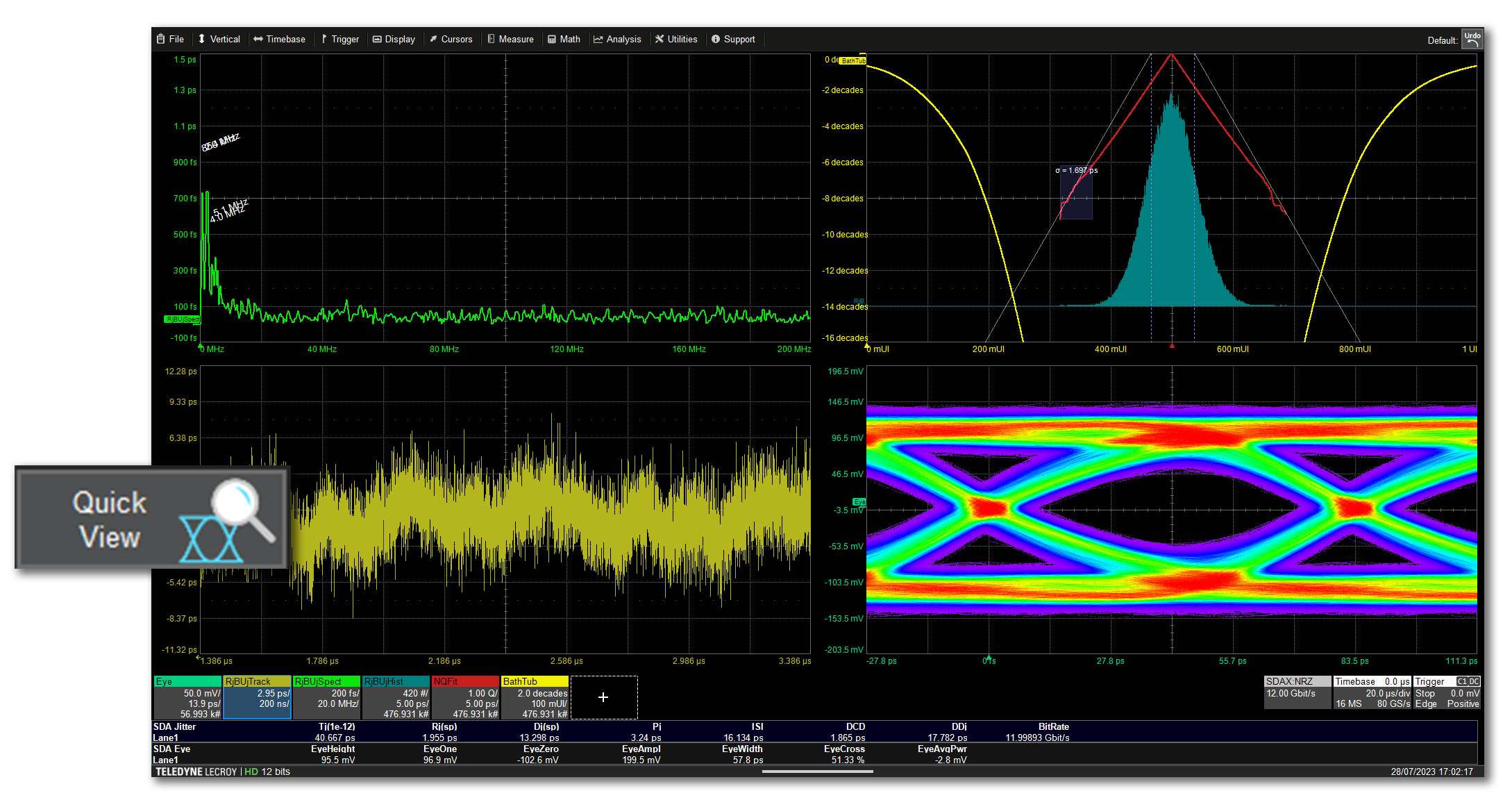

使用一个按钮而不是使用复杂的向导来配置 SDA Expert 串行数据分析软件，进行去嵌入和均衡
SDA Expert内置专用调试和测量功能，可通过技术选择菜单轻松解决
SDA Expert 串行数据分析软件具有内置报告功能，只需按一下按钮即可保存设置、原始数据和报告，以便对 NRZ 和 PAM 信号进行各种抖动和串行数据分析

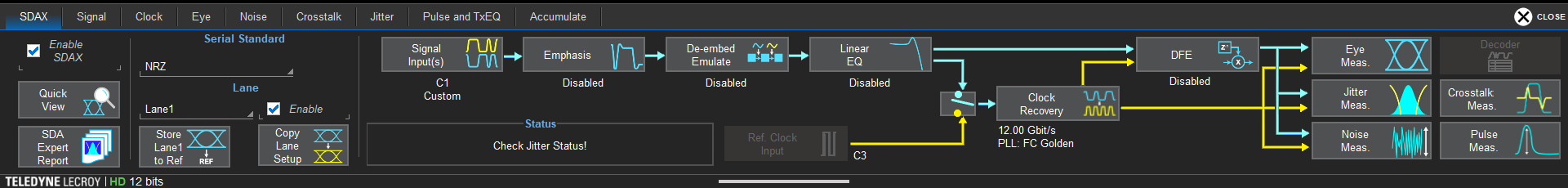

SDA Expert 串行数据分析软件简化的图形用户界面

一键设置

技术选择变得简单

内置报告生成器

简化的界面

相信 SDA Expert 串行数据分析软件的专业知识并使用一键式操作，而不是与向导苦苦挣扎

  • 一键设置，无需复杂的向导
  • 优化以节省设置时间
  • 显示最相关的抖动视图和眼图

受益于 SDA Expert 串行数据分析软件的专业知识，只需点击几下即可开始分析。

  • 预定义技术框架简化设置
  • 受益于内置的专业知识
  • 获取您的应用程序所需的所有工具

借助 SDA Expert 串行数据分析软件报告功能，只需按一下按钮即可保存数据以供将来分析并生成综合报告。

  • 同时保存数据、设置和创建报告
  • 稍后使用 MAUI Studio 在范围内或离线分析存储的数据
  • 创建包含所有相关设置以及信息丰富的屏幕截图的报告。

通过带有不言自明的图标的优化简化图形用户界面 (UI) 跟踪设置并节省时间。 通过状态信息获取有关丢失或不正确设置的有用信息。

  • 图标使您可以轻松找到所需的功能
  • 简化的图形用户界面有助于调整设置顺序
  • 状态栏提供有关丢失或不正确设置的信息

串行数据眼图和抖动分析比较 – Teledyne LeCroy、Keysight、Tektronix

Teledyne LeCroy SDA Expert 具有独特的技术特定功能，并且直观且易于使用。 与是德科技和泰克串行数据眼图和抖动分析软件选项相比，后者需要购买多个选项才能获得与 SDAX-COMPLETE 相同的功能。

NRZ
眼图和眼测量
抖动测量、轨迹、直方图、频谱
脉冲响应和 Tx EQ

聚苯胺
眼图和眼测量
抖动测量、跟踪、直方图
脉冲响应、Tx EQ 和 SNDR

噪声/串扰
噪声测量、轨迹、直方图、频谱
串扰眼图叠加

嵌入/去嵌入
嵌入/去嵌入
均等化

查看
多视图
参考视图

生产力
图形用户界面
报告生成器
自动测试点设置

特定技术解决方案
PCIe 2.0
PCIe 3.0
PCIe 4.0
PCIe 5.0
PCIe 6.0
USB 3.2
USB 和 Thunderbolt
DisplayPort 1.4
DisplayPort 2.0
Teledyne LeCroy
SDAX-完整
(SDAX-NRZ)
(SDAX-NRZ)
(SDAX-NRZ)
(SDAX-NRZ)
(SDAX-PCIE6)
(SDAX-USB32)
（SDAX-USB4-待定）
(SDAX-DP)
(SDAX-DP)
Keysight
需要多个选项
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
泰克
需要多个选项
---
---
---
---
---
---
---
---
（PAMPPCIE6）
---
---
---
---

资源

技术文档
在线研讨会
文档名称 文件类型
SDA 专家数据表

产品规格书

 下载PDF
SDA专家软件使用说明书 下载PDF

用户手册

 下载PDF

Jitter 大学网络研讨会系列

对抖动感到困惑吗？ 有人对抖动的解释是否产生了比答案更多的问题？ 如果是这样，请加入 Teledyne LeCroy，我们将教授有关抖动的所有知识 - 什么是抖动、不同类别、使用的仪器、测量和视图、反卷积和外推等等。

全部注册
第 1 部分 - 抖动简介

在本次会议中，我们提供基本的抖动定义和类别，描述历史上和当前用于测量抖动的仪器类型，以及抖动测量仪器的优点和缺点。

注册
第 2 部分 – 了解边缘抖动

在本次会议中，我们将举例说明使用由一个或两个边沿组成的采集来测量抖动的示例。 描述了各种测量技术及其历史渊源。 还讨论了仪器对抖动测量精度的影响。

注册
第 3 部分 – 从长远角度看待抖动

在本次会议中，我们利用现代数字示波器来更快、更准确地进行更多抖动测量。 我们还将计算统计数据，查看数据集的直方图，并查看抖动如何随时间或频率变化，以更好地了解潜在的抖动病理。

注册
第 4 部分 – 实用抖动调试和测量示例

在本次会议中，我们将介绍抖动频谱分析作为调试工具，并提供在示波器中使用统计和时域分析工具的其他实际示例，以揭示抖动问题的根本原因。

注册
第 5 部分 – 串行数据抖动测量的基础知识

在本次会议中，我们提供基本的抖动定义和类别，描述历史上和当前用于测量抖动的仪器类型，以及抖动测量仪器的优点和缺点。

注册
第 6 部分 – 串行数据抖动分离、外推和抖动视图

在本次会议中，我们将描述给定误码率 (Tj@BER) 下的总抖动，以及如何使用外推模型从时间间隔误差 (TIE) 测量中得出总抖动。 解释了随机抖动 (Rj) 和确定性 (Dj) 分离，并进一步将 Dj 分离解释为数据相关抖动 (DDj)、占空比失真 (DCD)、码间干扰 (ISI)、有界不相关抖动 (BUj) 和周期性抖动 (Pj)，并提供了示例。

注册
第 7 部分 – 串行数据抖动测量高级课程

在本次会议中，我们将更深入地研究各种测量和推断的抖动视图，并解释用眼图查看的串行数据链路裕度中的抖动的统计和时变视图。

注册
如何使用示波器去嵌入和仿真串行数据链路

加入 Teledyne LeCroy，了解用于高速串行数据链路、互连以及通道和示波器探头的各种示波器去嵌入和嵌入/仿真技术。 我们将讨论高带宽示波器中常用的各种类型的工具，例如使用 s 参数测量文件或电路模型的去嵌入和仿真。

注册
如何在频域和时域中去嵌入互连元素

加入 Teledyne LeCroy，我们将描述和演示从串行数据链路和其他信号完整性测量中去嵌入测试夹具、电缆和探针的最佳实践。 这是一个至关重要的过程，可确保 DUT 的信号完整性测量不会受到互连元件的污染

注册
高速串行数据的信号完整性、抖动分析、探头去嵌入

在本次网络研讨会中，我们将解释如何调试高速串行数据信号完整性、均衡、抖动测量、嵌入和去嵌入互连和探头。

注册
高速串行数据调试和分析

在本次研讨会中，我们将解释如何调试高速串行数据信号完整性、均衡、抖动测量、嵌入和去嵌入互连和探针。

注册
如何加速和改进 16+ Gb/s 串行数据发送器/接收器测试和调试

该网络研讨会将概述典型的高速串行数据发送器测试，使用 USB4 举个例子。 我们将合成高速串行数据信号，使用实时示波器在虚拟接收器上分析信号，并将虚拟接收的信号与实时信号进行比较。 我们将审查信号完整性裕度分析和抖动、眼图、IsoBER 轮廓和串扰眼图测量

注册
表征高速串行数据互连的基础网络研讨会

加入 Teledyne LeCroy，详细了解高速串行数据互连对电路设计的影响。 我们将讨论 S 参数和阻抗曲线以及如何解释它们，然后使用 S 参数文件对通过采样通道的差分信号进行眼图和抖动测量。

注册
