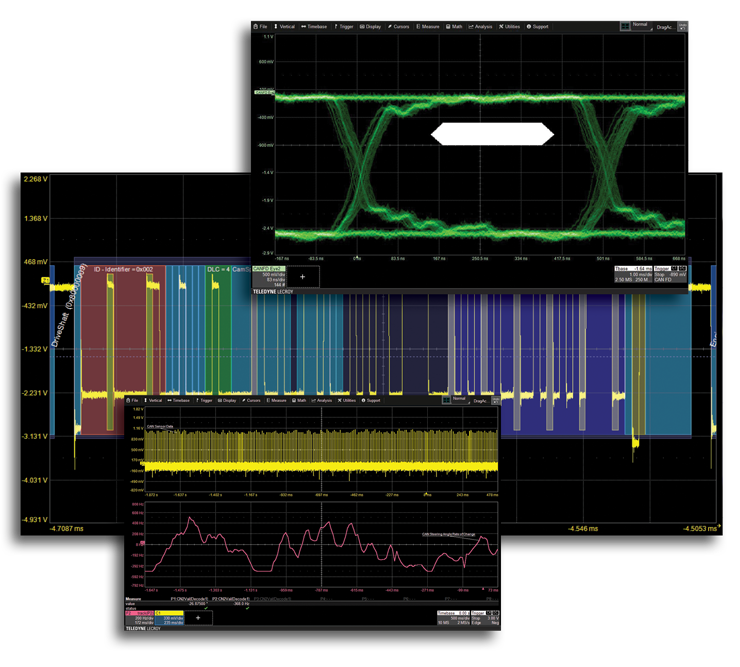

力科触发 (T), 解码 (D), 测量 (M) 或图表 (G), 和眼图 (E) 和物理层 (P) 软件选项是同类中最好的。

  • 优异的触发功能
  • 最直观的串行数据解码功能
  • 高效率验证的测量和图表工具
  • 眼图和物理层测试
img-触发-解码

最优异的 触发器

由了解标准的人员设计,具有隔离异常事件所需的独特功能。

浏览
图像触发

强大、灵活、独特

  • 可使用数字通道 (MSO) 或EXT作为时钟输入
  • 高自适应的错误帧触发
  • 独特的 EEPROM 触发、传输定义等。

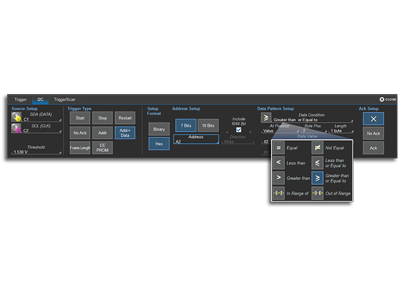

img 数据设置

条件触发

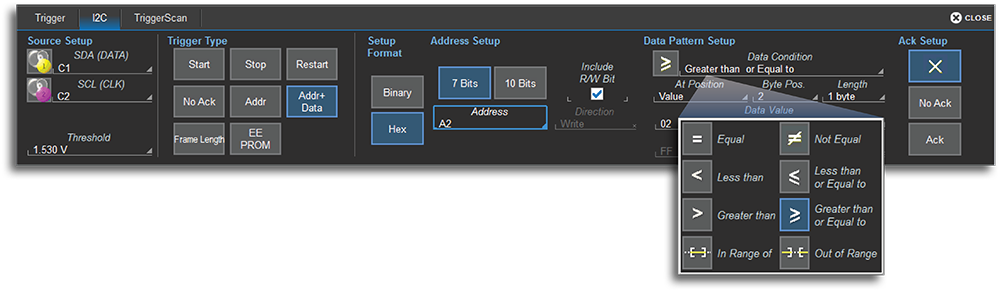

  • <, ≤, =, >, ≥, <>, 范围内/范围外的数据条件设置
  • 轻松监控异常事件
  • 在超长字节流中定位特定数据位
img 协议

支持专有协议

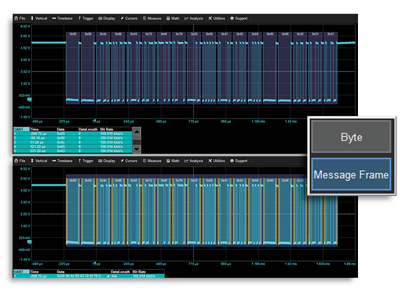

  • 为专有标准定义“消息框架”
  • ID 或 DATA 触发可定位任何字节值
  • 可以定制串行触发您的内部标准

最佳串行数据 解码功能

通过彩色透明的叠加层为解码后的协议信息提供直观、易懂的视觉记录,并带有一个带有可缩放的时间交互表。

浏览
img 叠加层

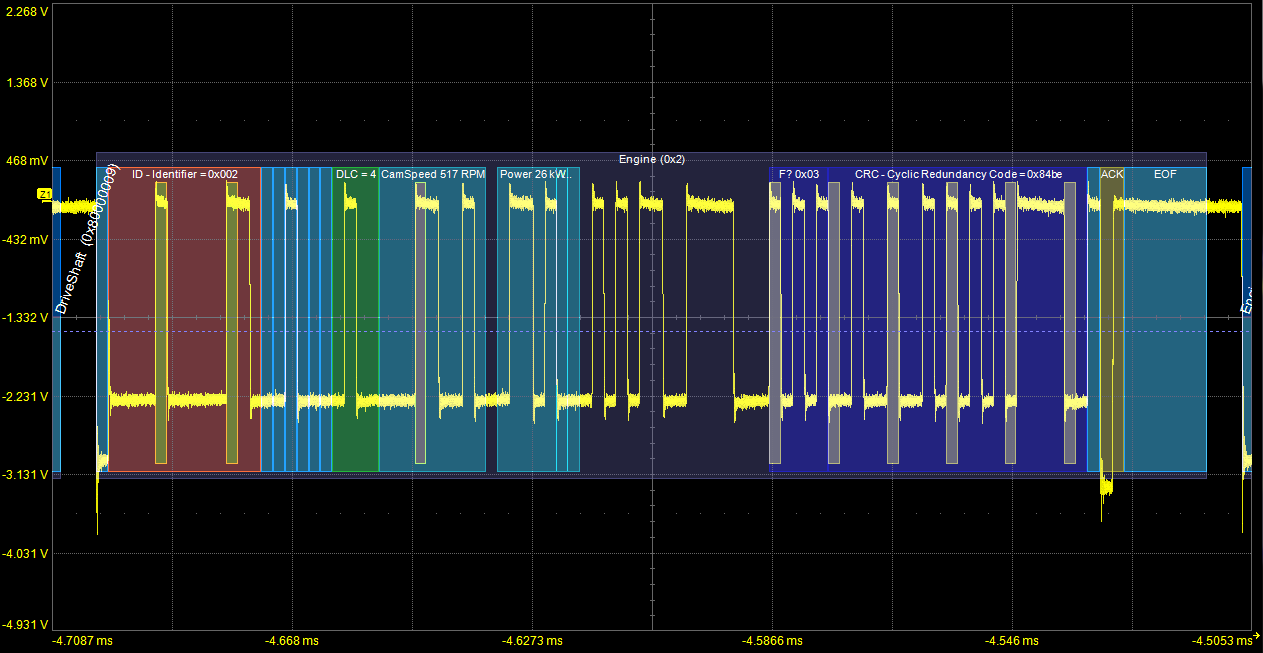

直观的彩色叠加层

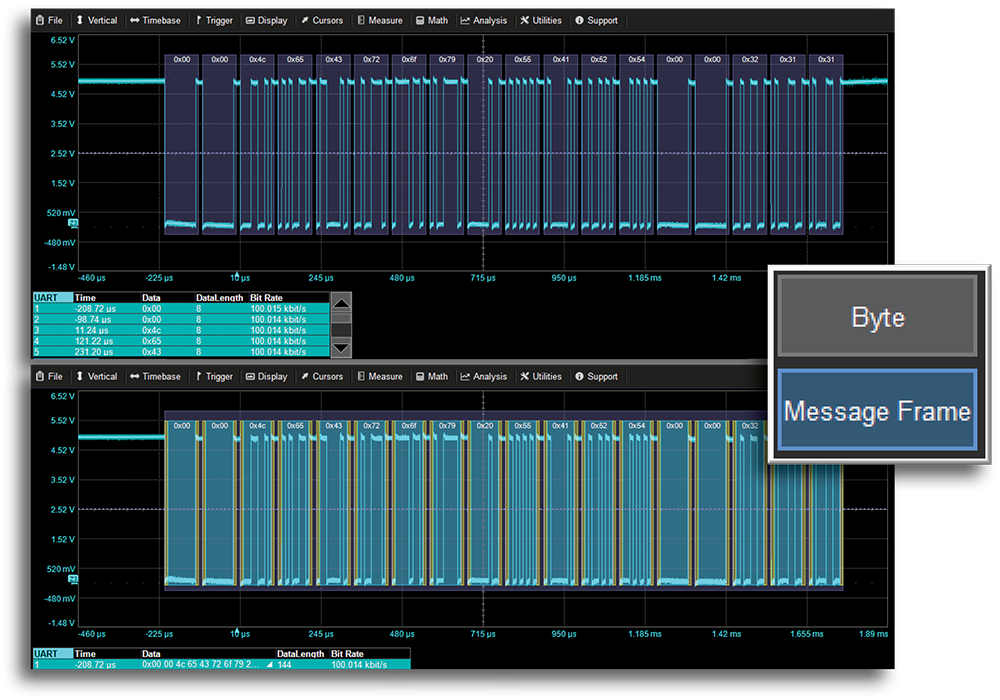

  • 以各种颜色标记不同的协议和消息帧
  • 直接叠加在波形上
  • 随着采集长度的变化,叠加层会自动调整
img 模式搜索

码型搜索

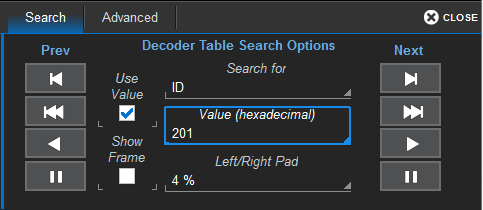

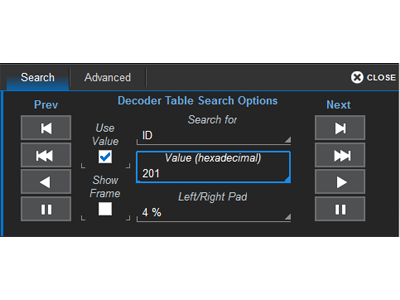

  • 使用各种准则和数据值进行搜索
  • 对搜索内容可创建单独的缩放波形
  • 显示搜索内容的上下文

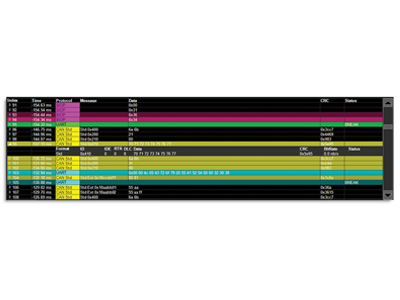

img 表摘要

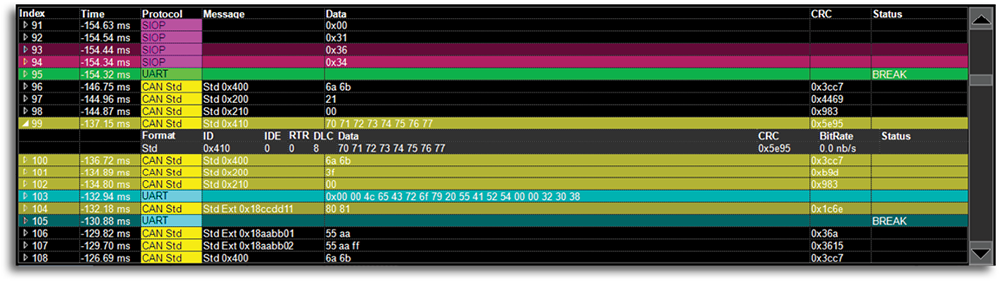

交互式表格汇总结果

  • 表格显示
  • 可定制——只显示感兴趣的信息
  • 触摸一条消息可自动放大显示
  • 可导出结果

测量图表 ——高效率验证工具

自动时序测量可快速验证问题原因和影响。串行数据转换成模拟波形的功能,可增强对串行数据的直观理解。

浏览

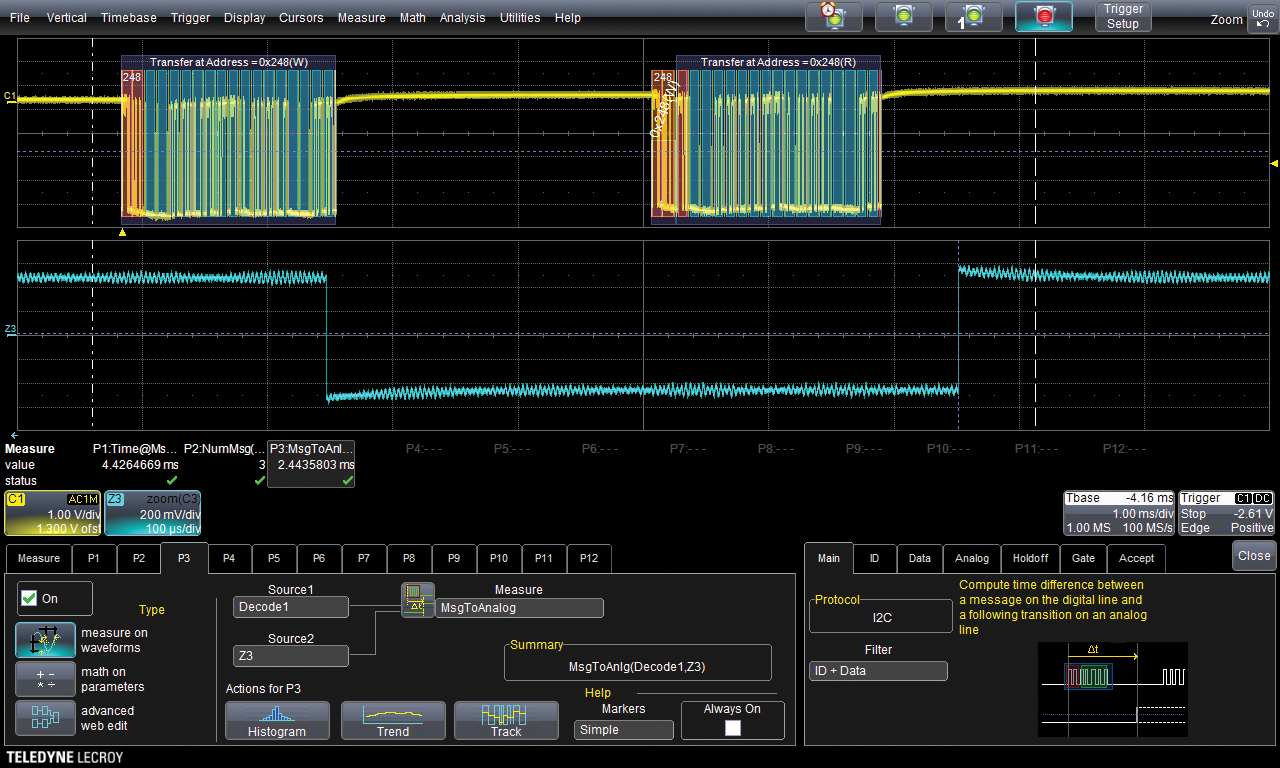

img-计时测量

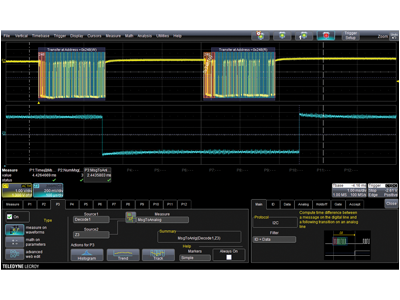

自动时序测量

  • 测量串行消息和模拟信号之间的时间间隔
  • 提高效率的自动化测量
  • 网关延迟或 I/O 响应测量的理想选择
img-工具

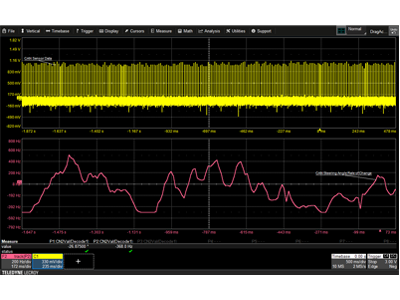

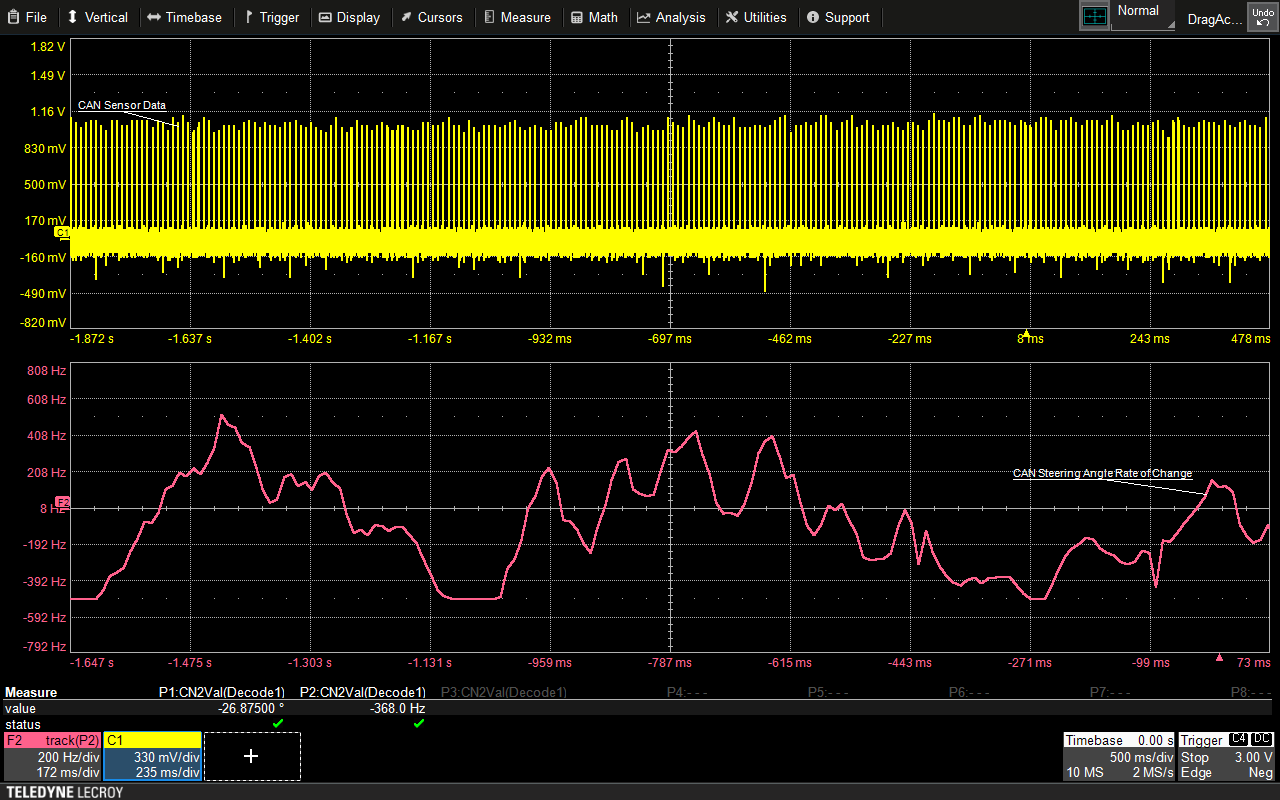

串行数据转换为模拟信号的绘图工具

  • 时间相关值与时间波形
  • 提取数据并将其转换为缩放的模拟值
  • 将单位转换为 70 多种测量单位
img-bus-测量

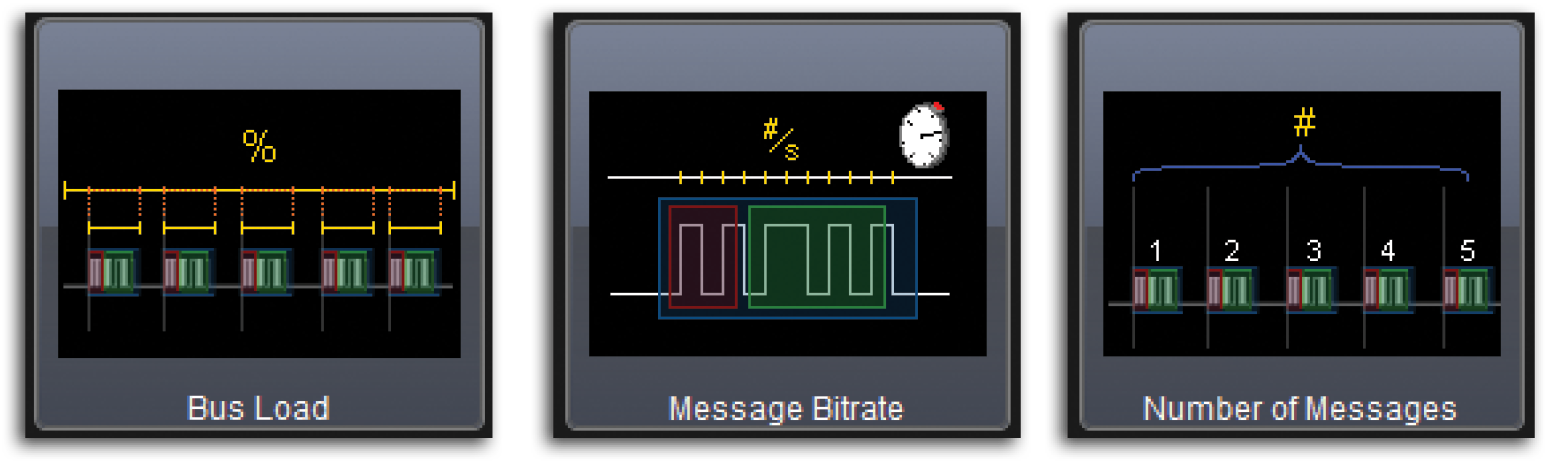

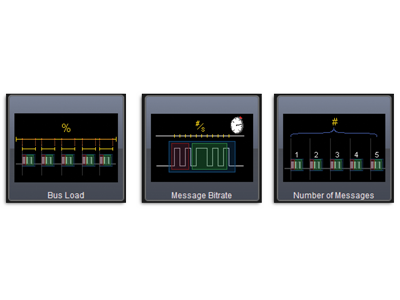

总线状态测量

  • 总线利用率和比特率(时钟)稳定性
  • 总线负载百分比测量
  • 采集中的消息数
  • 消息比特率

眼图物理层测试

快速显示低速串行数据的眼图。 眼图参数可量化信号质量,眼图模板可识别异常。

浏览

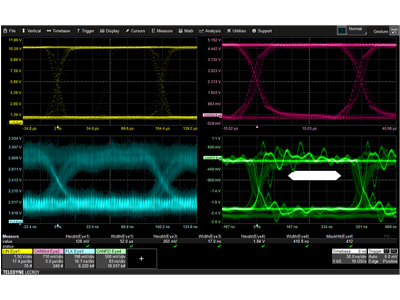

img-眼图

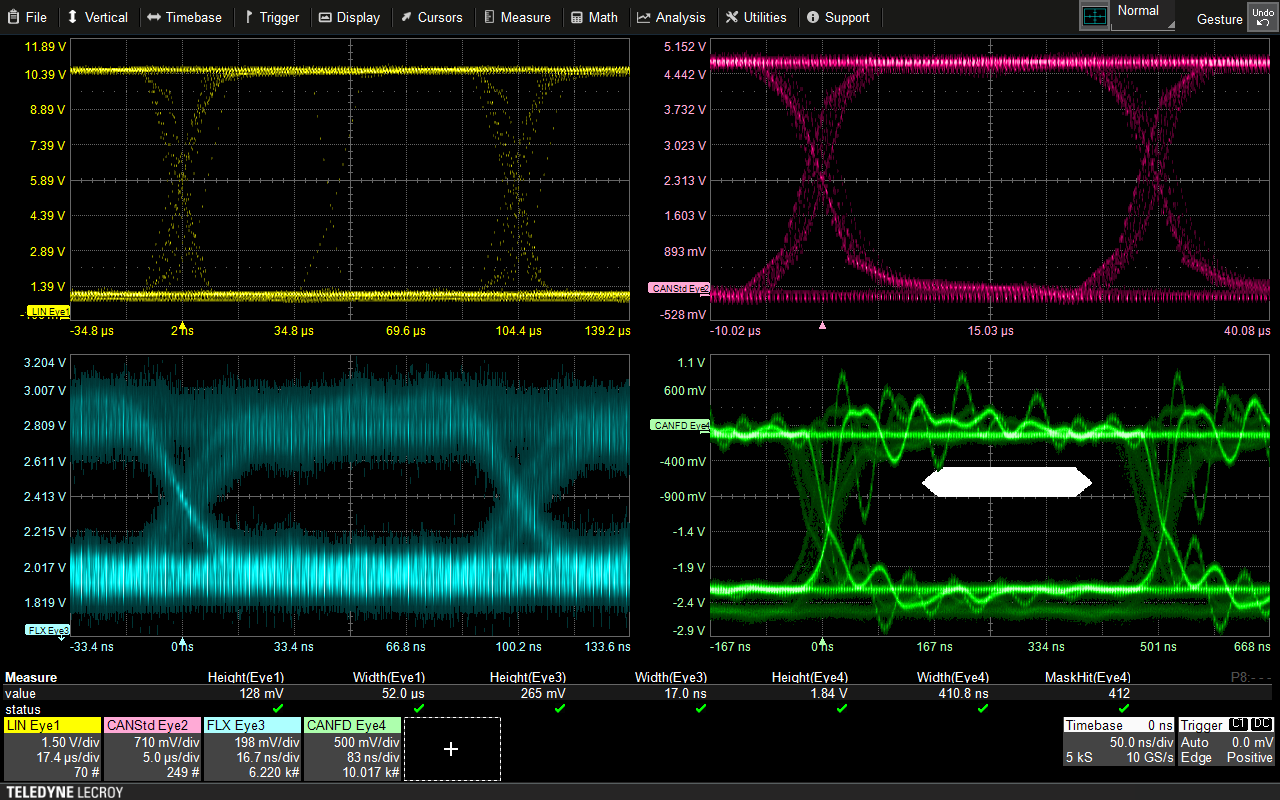

可同时分析多达 4 个眼图

  • 应用过滤器以限制眼图中允许的消息
  • 快速关联协议和物理层问题
  • 快速了解底层总线信号质量

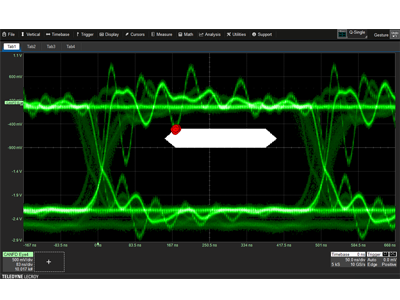

img-眼睛测量

眼图测量和模板

  • 测量眼睛的高度和宽度

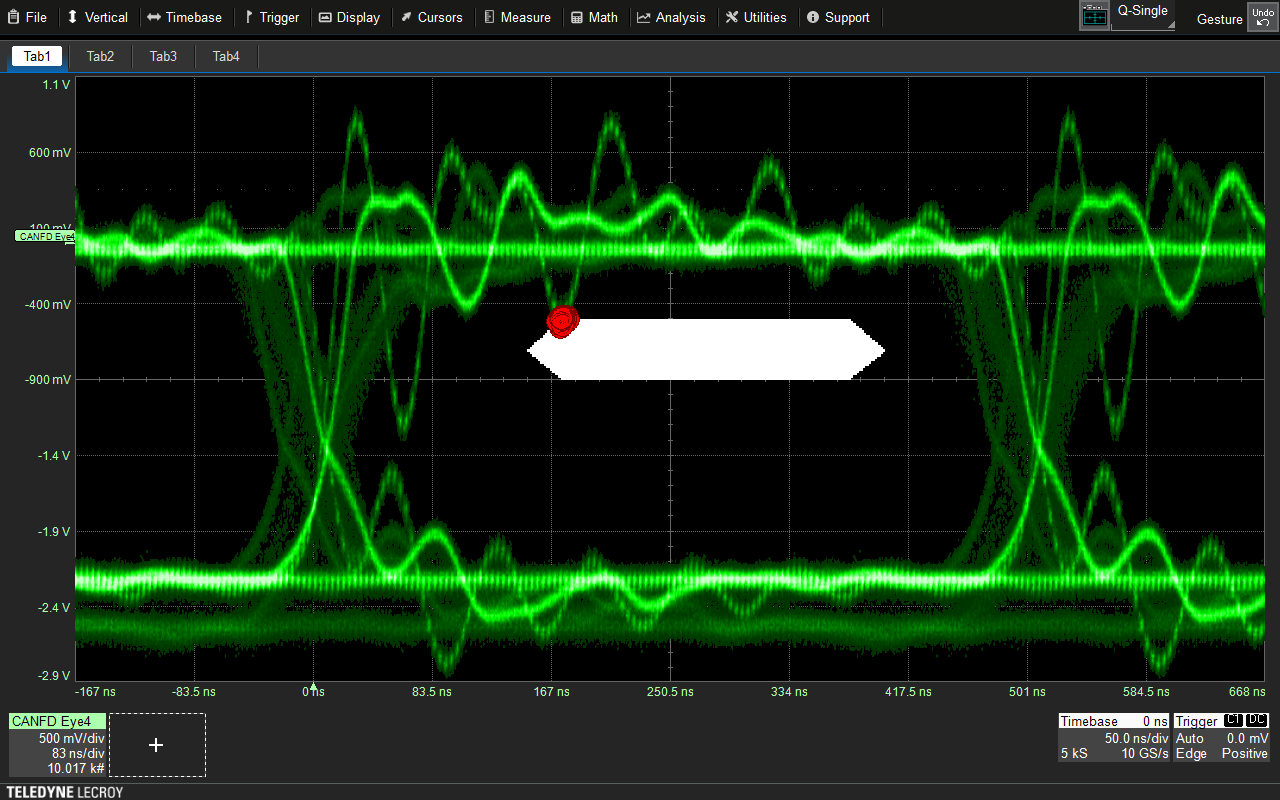

  • 模版能客观展现眼图张开程度,以评估信号质量
  • 用红色圆圈表示信号触碰模版的位置,并能以表格方式显示

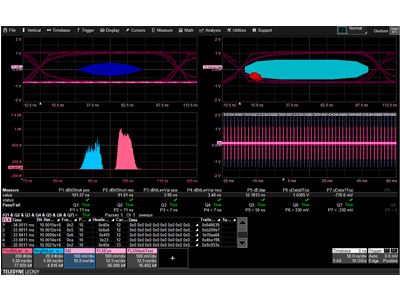

img-phy-测量

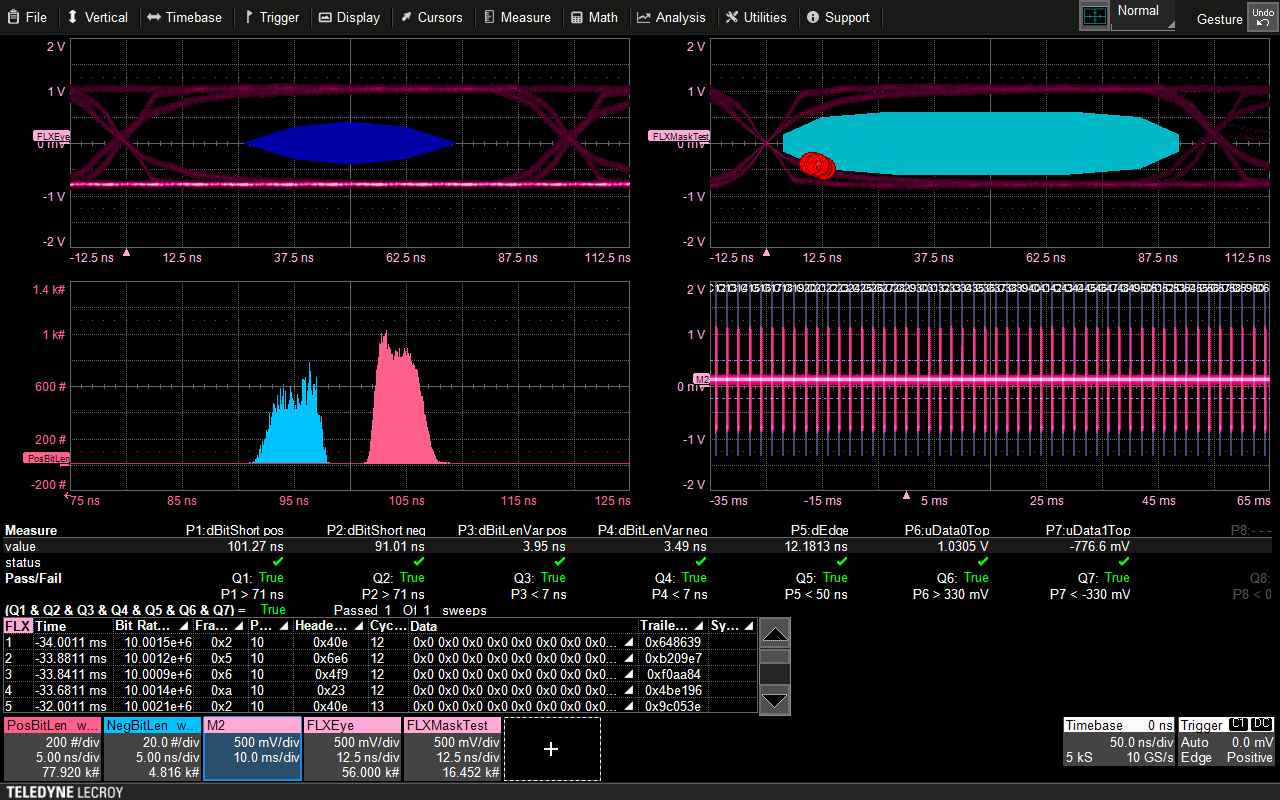

高级物理层测量

  • 额外的、专门的、基于特定标准的功能
  • 特别适合高速或节点复杂的串行数据标准(例如,FlexRay、MIPI D-PHY)
