PCIe 测试 – 电气 (PHY) 层的合规性和调试解决方案
还支持 CXL 和NVMe 测试

选择类别
跨层调试跨层调试
合规性合规性
PCIe 6.0PCIe 6.0
PCIe 7.0PCIe 7.0
PCIe、CXL、NVMePCIe、CXL、NVMe
PCIe 专业工具PCIe 专业工具
资源中心资源中心
Teledyne LeCroy PCIe 一致性测试设备包括 WaveMaster 8000HD 示波器，配备 Anritsu MP1900 和 PCIe Gen5 基本测试夹具。

完整的 PCI Express电气合规性测试和跨层调试

Teledyne LeCroy 可以提供跨层 PCIe 测试（协议到物理），同时还提供具有复杂抖动、眼图、调试和合规性软件的优质仪器。

  • 经批准的 PCIe、CXL 和 NVMe 基础及合规性测试解决方案
  • 对 PCIe 合规性和互操作性测试更有信心
  • 通过跨层分析简化 PCIe 链路测试
  • 内置用于测量和表征信号的 PCIe 专业软件

跨层 PCIe 测试

Teledyne LeCroy 的 PCI Express、Compute Express Link (CXL) 和 NVM Express (NVMe) 电气测试解决方案将卓越的仪器与先进的分析软件相结合。

PCIe 测试设备包括 WaveMaster 8000HD示波器和 Summit T516 分析仪连接到 CrossSync PHY 内插器以进行 PCIe 调试。

简化 PCIe 链路测试

无缝整合协议分析仪和示波器的功能

  • 验证和调试活动链路操作
  • 通过捕获整个协议栈快速解决互操作性问题
  • 使用集成的物理和协议视图分析 PCIe 链路训练
阅读更多
通用 PCIe 一致性测试和 PCIe 接收器校准连接图

对 PCIe 和CXL / NVMe 测试更有信心

高精度地执行合规性测试

  • 经过官方批准的适用于所有 PCIe 和 CXL 合规性测试解决方案
  • 全自动发射机、接收机和链路均衡测试
  • 使用 SDA Expert 轻松进行合规性测试和调试
阅读更多
用于分析 PCIe 发射机均衡器的 PCI Express 发射机测量通常称为 PCIe 预设测量

使用 SDA Expert 内置的 PCIe 专业工具

包含 PCIe 测试的专用功能

  • 全面的眼图、抖动和其他PCIe测量
  • 简单、强大的发射机均衡分析
  • 完整的信噪比和失真比测试
阅读更多

通过跨层分析简化 PCIe 链路测试

CrossSyncPHY 使来自 Teledyne LeCroy 示波器的 PCIe 波形能够与协议分析仪迹线一起查看，并具有电气和协议信息的完整时间相关性，从而实现简单而强大的验证和根本原因分析。

WaveMaster 8000HD示波器和 Summit T516 分析仪连接到 CrossSync PHY 内插器以进行 PCIe 调试
WaveMaster 8000HD示波器和 Summit T516 分析仪连接到 CrossSync PHY 内插器以进行 PCIe 调试
WaveMaster 8000HD示波器和 Summit T516 分析仪连接到 CrossSync PHY 内插器以进行 PCIe 调试

验证/调试活动链路

解决 PCIe 互操作性问题

分析 PCIe 链路训练

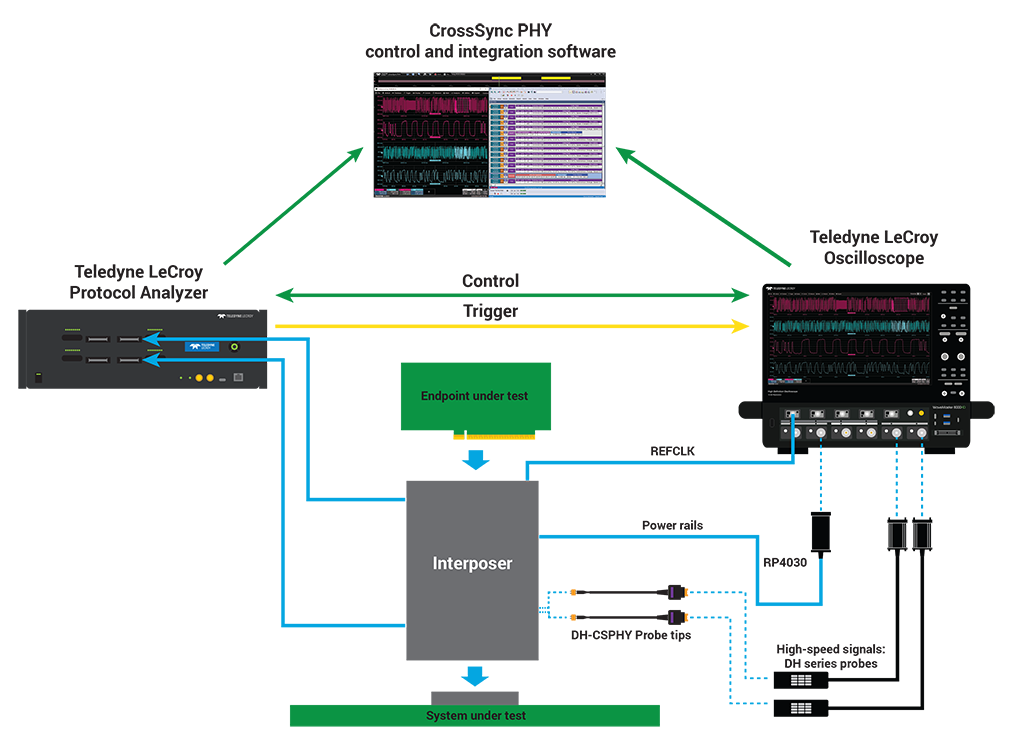

PCIe的CrossSyncPHY 使用单个interposer夹具连接到协议分析仪并向示波器提供探头输入， 单一软件界面统一了示波器和协议分析仪视图。

  • CrossSync PHY PCIe 的interposer夹具可在不干扰链路的情况下观察电气和协议行为
  • 示波器探头可轻松访问边带信号、参考时钟和电源轨
  • 数据通道的高带宽示波器探测点，可在 PCIe 链路训练失败时进行调试
观看视频

PCIe的CrossSyncPHY提供协议分析仪和示波器之间的交叉触发， 所有协议和示波器捕获都是时间相关的，因此可以轻松解决互操作性问题。

  • 在同一高级事件上触发协议分析仪和示波器的采集
  • 轻松测量协议域和电气域之间的时序关系
  • 更快的根本原因分析意味着更少的相互指责
观看视频

PCIe CrossSyncPHY 提供所有协议数据和示波器波形的时间相关视图，使您可以轻松深入了解链路训练

  • 观察协议级命令的电气级结果
  • 组合导航意味着始终知道哪些协议和电气行为同时发生
  • 没有任何一种仪器可以对链路训练提供这种水平的跨层洞察
观看视频

复杂 PCIe 链路行为的更多可见性

CrossSync PHY 可让您更深入地了解 PCI Express 链路中最复杂的行为，链路训练、上电操作和电源管理转换都涉及协议层和电气层之间的交互。

CrossSync PHY 软件显示 PCIe 链路训练，特别是速度变化期间的链路行为
CrossSync PHY 软件显示速度变化期间 PCIe 链路训练协议转换和电气系统行为
CrossSync PHY 软件显示 PCIe 链路训练以及用于电源完整性调试的电源轨。

动态链接行为

电源管理转换

动态功率特性

当设备通过各种训练序列进行协商时，进一步了解链路行为。

  • 通过查看边带信号、参考时钟、数据通道和电源轨来表征整个启动序列
  • 观察电气和协议域的速率变化
  • 触发有问题的链路训练行为并通过整个协议栈分析其后果
  • 保存、调用和重新分析链接的示波器和协议分析仪迹线
观看视频
阅读应用笔记

了解 PCIe 电源管理转换对示波器测量的 PCIe 系统电气行为的影响。

  • 当设备进入或退出低功耗状态时，快速轻松地触发和捕获协议和电气行为
  • 协议命令与参考时钟和高速数据线的电气行为之间的精确定时测量
  • 通过包括 L1 子状态在内的电源管理转换进行动态功耗分析
观看视频
阅读应用笔记

结合链路训练、电源管理和其他协议事件捕获 PCIe 系统的低压电源轨，以发现电源完整性问题。

  • CrossSyncPHY 的interposer夹具有内置轨电压和电流测量点
  • 电压和电流波形同步并与协议分析仪跟踪时间相关
  • 示波器工具可测量动态功耗和电源完整性指标
  • 兼容 RP4030 有源电压轨探头，用于高带宽和低负载电压轨的低噪声测量
观看视频
阅读应用笔记

对 PCIe、CXL 和 NVMe 合规性和互操作性测试更有信心

一套测试设备涵盖 PCIe、CXL 和 NVMe 电气发射机和接收机测试以及测试夹具表征，包括PCIe 6.0(PAM4)，Teledyne LeCroy 示波器和 Anritsu 误码仪的组合提供了更多功能。

PCIe 一致性测试设备包括 WaveMaster 8000HD 示波器搭配 Anritsu MP1900A， WavePulser 40iX 和 PCIe Gen5 基础测试夹具。

经过官方批准的适用于所有 PCIe 和 CXL的合规性测试解决方案

Teledyne LeCroy 使用相同的设备配置以及QualiPHY 2自动化软件支持完整的 PCI Express 生态系统，所有电气合规性测试解决方案都被 PCI-SIG批准。

  • PCIe 6.0 发射机和接收机校准和测试
  • PCIe 5.0 发射机、接收机和 PLL 测试
  • PCIe 4.0 发射机、接收机和 PLL 测试
  • PCIe 3.0 发射机、接收机和 PLL 测试
  • CXL 2.0 发射机测试
  • CXL 1.1 发射机测试
PCIe Gen5、PCIe Gen4 和 PCIe Gen3 一致性测试和 PCIe 接收器校准连接图

全自动发射机、接收机和链路均衡测试

QualiPHY 2 和 QualiPHY 自动化软件为 PCIe 一致性测试和 CXL 一致性测试提供了高精度和可重复性。

  • 发射机测试
  • 接收机测试校准和执行
  • 链路均衡测试
  • PLL 带宽测试
  • 参考时钟测试
  • 报告生成

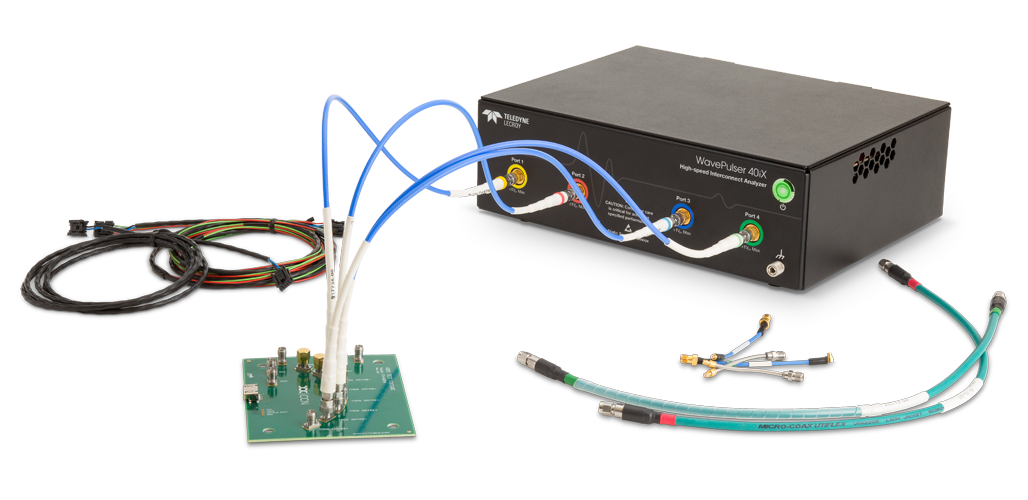

WavePulser 40iX 连接到 PCIe 测试夹具的高速互连分析仪，用于 PCIe 一致性测试的测试夹具表征。

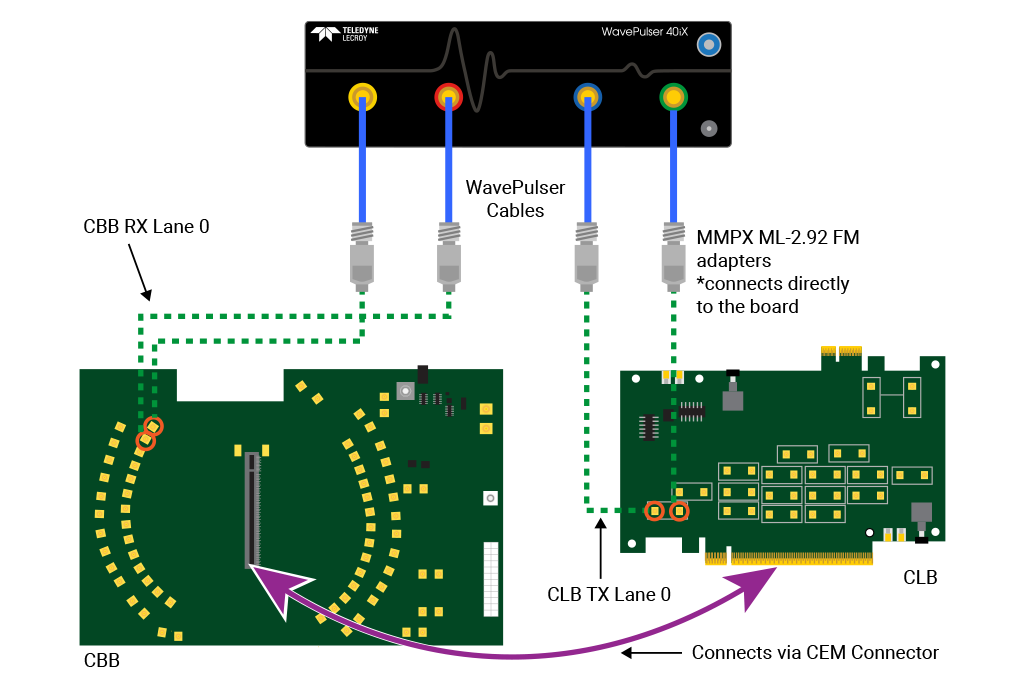

自动 PCIe 测试夹具表征

QPHY-PCIE5-TX-RX 和 QPHY-PCIE4-TX-RX 一致性测试软件选项中的 PCIe 测试夹具表征功能可自动执行整个测试夹具表征过程并减少错误。

  • 设置和控制 Teledyne LeCroy WavePulser 40iX 测量期间的高速互连分析仪
  • 在流程的每个步骤中通过连接图指导用户
  • 自动进行测量并将测量数据传输至 QPHY 一致性测试软件，然后进行额外计算
  • 生成 PCIe 测试夹具表征的完整报告，相当于现有的手动流程

更大限度地发挥您的 PCIe 6.0 互操作性专业知识

Teledyne LeCroy 帮助您快速解决 PAM4 问题并快速隔离问题，让您对 PCIe 6.0 测试充满信心。

使用 PCIe 6.0 测试图像快速隔离问题
解决 PAM4 问题图像

快速解决PAM4问题

  • 无缝整合示波器和协议分析仪的功能
  • 最佳垂直分辨率 – 65GHz时12bit分辨率
  • 全面的 PCIe 6.0 表征工具
阅读更多
跨层分析图像

通过跨层分析快速隔离问题

  • 解决每一个问题——Base测试、合规性、调试
  • 将问题隔离到物理层或协议层
  • 将问题隔离到Root complex (systems)或者non-root complex (add-in cards)
阅读更多
PCIe 6.0测试图片

对 PCIe 6.0 测试更有信心

  • 适用于所有 PCIe 6.0 测试的解决方案
  • Teledyne LeCroy 积极参与 PCI-SIG 的活动
  • 使用 SDA Expert 轻松从 PCIe 合规性测试过渡到调试
  • QualiPHY 2 自动化测试框架在一个测试界面中统一 Tx 和 Rx 测试
阅读更多

全面的PCIE 6.0表征工具

PCIe 6.0 PAM4 信号需要进行新的测试，而以前的 NRZ 则不需要。Teledyne LeCroy 的 WaveMaster 8000HD 12 位高清示波器可提供多阶信号测量所需的分辨率。QualiPHY 合规性测试软件和 SDA Expert 分析软件可执行 PCIe 4 Base规范和 CEM 规范要求的所有新 PAM6.0 测试。

WaveMaster 8000HD 示波器和 Anrtisu MP1900 误码率测试 BERT 测试设备，用于 PCIe 一致性测试和 PCIe 调试
PAM4 眼图和脉冲响应图。PCI Express 6.0 发射机预设测量，具有预设预冲和预设去加重结果

独特的发射机均衡工具

  • 采用 Sigtest AC 拟合方法进行仔细调整
  • 完全可自定义的设置测量preset cursors和波形
阅读应用笔记
PAM4 眼图和抖动直方图，包括 PCIe 6.0 抖动模式的抖动测量结果

更高置信度抖动测量

  • Teledyne LeCroy 积极参与 PCI-SIG 相关性研究
  • 相信我们的解决方案将随着 PCI-SIG 合规性要求的变化而改进
  • 分解和分析所有转换的抖动，包括眼图
阅读应用笔记
PAM4 眼图

完整的 SNDR 分析

  • 优异的示波器噪声补偿
  • 强大的信号分析波形视图
  • 精确、准确、可重复的 SNDR 测量
阅读应用笔记

PCIe 7.0 电气测试

Teledyne LeCroy 是为未来 PCIe 技术开发测试工具的行业领导者

联系 Teledyne LeCroy 了解有关正在开发和测试中的 PCIe 7.0 测试工具的更多信息。

PCIe 7.0 电气测试图像

PCI Express、Compute Express Link (CXL）和Nonvolatile Memory Express (NVMe)

Teledyne LeCroy 积极参与 PCI-SIG和 CXL 标准机构，以确保标准满足客户和整个行业的需求。

PCI Express、CXL、NVMe 专用测试工具

Teledyne LeCroy 提供完全支持 PCIe 和 NVMe 生态系统的高性能示波器和协议分析仪

  • 经过PCI-SIG 批准的电气和协议合规性测试解决方案
  • 直观的软件以及 CrossSync PHY interposers和 ProtoSync 软件将示波器与协议分析仪融为一体
  • 一套测试设备覆盖各代 PCIe 电气发发射机和接收机测试
PCIe 测试工程师和 PCIe 验证工程师使用 WaveMaster 8000HD 示波器用于执行 PCIe M.2 一致性测试。

从 PCIe 一致性测试到调试

表征和合规性测试对于将产品推向市场至关重要，但当发生故障时，仪器工具箱的其余部分就需要帮助定位和调试问题。

  • 通过 QualiPHY 6.0 和 QualiPHY 自动运行 PCIe 5.0、PCIe 4.0、PCIe 3.0 和 PCIe 2 一致性测试
  • 合并 Teledyne LeCroy 协议分析仪和示波器的功能
  • 利用 SDA Expert 眼图、抖动和噪声分析更快地调试电气合规性问题
用于 PCIe 6.0、PCIe 5.0、PCIe 4.0 和 PCIe 3.0 一致性测试和 PCIe 调试的 QualiPHY 自动化软件

Compute Express Link (CXL) 电气测试

CXL 协议层构建在 PCIe 物理和电气接口之上，以满足 CPU 和内存设备之间更高性能内存一致性的需求。

  • 轻松从 PCIe 测试过渡到 CXL 测试
  • Teledyne LeCroy 拥有第一个也是唯一一个获得批准的用于电气和协议测试的 CXL 1.1 合规性解决方案
  • 一套测试设备涵盖 PCIe 和 CXL 电气发射器和接收器测试
CXL标志

从电器层到事务层的可见性

电气和协议信息的时间相关性可实现简单而强大的验证和根本原因分析。

  • PCIEBus Decode 和 ProtoSync 协议分析软件提供从物理层到事务层的完整协议栈视图。
  • CrossSync PHY 软件和内插夹具无缝合并 Teledyne LeCroy 协议分析仪和示波器的功能
适用于 PCIe Gen6、PCIe Gen5、PCIe Gen4、PCIe Gen3、PCIe Gen2、PCIe Gen1 的 PCIe 解码器。

通过跨层分析简化 PCIe 5.0 链路测试

在时间相关协议分析仪和示波器迹线之间实现精确、直观的导航。

  • 验证和调试活动链路操作
  • 快速解决 PCIe 互操作性问题
  • 使用集成视图分析 PCIe 链路训练
PCIe Gen5 测试设备包括 WaveMaster 8000HD示波器和 Summit T516 分析仪连接到 CrossSync PHY 内插器 PCIe 调试。

用于测量和表征信号的PCIe 专业工具

发射机特性分析是验证发射机完整性的关键过程，最好的调试工具集需要 SDA Expert串行数据分析 和 SDAX-PCIE6 中的功能。

PCIe 发送器均衡测量通常也称为 PCIe 预设测量测量前冲、去加重和升压。
测试点配置器根据所选测试点自动配置软件，使测试变得更加容易。 PCIe 一致性发射器测试、PCIe 基础发射器测试、PCIe CEM 发射器测试的测试点选择。
PCIe 6.0 转换直方图，包括使用 52 UI 抖动测量模式的抖动测量细分，例如 Rj、udjdd、utj、dj 和 tj

发射均衡

测试点/码型配置

抖动测量

在验证和调试发射机行为时，确保发射机为信号提供正确的去加重和预调是一个关键步骤

  • 参考和测量的脉冲响应
  • 参考和测量阶跃响应
  • 以 dB 或系数值显示preset测量单位
观看视频

测试点配置器可让您测试发射机或接收器机上的链路，多种码型检测方法提高了 PCIe 特定测量的准确性。

  • 预定义的测试点自动将 SDA Expert 配置为特定的 PCIe 数据速率
  • 多种码型检测方法可提高 PCIe 特定测量的准确性
  • 应用用户定义的码型进行非标准 PCIe 测量
了解更多信息

PCI Express 6.0 引入了 PAM4 特定的抖动测量方法，从而使 SDA Expert 成为表征 PCIe 发射机的理想工具包。

  • 将抖动测量组成分解为 52-UI 抖动测量码型中的 48 个转换、12 个电压电平转换或单个抖动测量集合
  • 52-UI 抖动测量码型中 48 个转换中每个转换的直方图
  • 52 个测量表中的每个结果都锁定在各自的转换直方图上
了解更多信息

合规性测试经验、领导者、支持

将 Teledyne LeCroy WaveMaster 8000HD 示波器、WavePulser 40iX 互连分析仪和 QualiPHY 自动合规性测试软件与 Anritsu SQA-R MP1900A BERT 相结合，可提供功能强大的特性分析、合规性测试和调试解决方案。

WaveMaster 8000HD 示波器显示 PCIe 眼图
WavePulser 40iX 高速互连分析仪用作网络分析仪来表征测试夹具
用于 PCIe 6.0、PCIe 5.0、PCIe 4.0 和 PCIe 3.0 一致性测试和 PCIe 调试的 QualiPHYautomation 软件
Anritsu SQA-R MP1900A 信号质量分析仪-R / BERT 通常用于使用 Teledyne LeCroy 示波器进行 PCIe 和 PCI Express 测试。

WaveMaster 8000HD

WavePulser 40iX

QualiPHY 合规性
软件

Anritsu SQA-R MP1900A

WaveMaster 8000HD 系列示波器支持各代 PCIe Tx/Rx 测试，满足所有所需的带宽：

  • 50GHz带宽的型号用于PCIe 6.0 (64 GT/s) 和 PCIe 5.0 (32 GT/s) 测试
  • 25GHz的带宽用于PCIe4.0（16 GT/s）测试
  • 13GHz的带宽用于PCIe3.0（8 GT/s）测试
了解更多信息

WavePulser 40iX 高速互连分析仪与 QPHY-PCIE4-TX-RX 和 QPHY-PCIE5-TX-RX 合规性测试软件配合使用，可自动执行整个 PCIe 测试夹具表征过程并减少错误：

  • 频率范围从 DC 到 40 GHz 的网络分析
  • 内置自动校准
  • 由 QPHY 合规性软件控制，进行所有 PCIe 测试夹具表征测量和计算
了解更多信息

QualiPHY 2 软件选项 QPHY2-PCIE6-TX-RX 和 QualiPHY 软件选项 QPHY-PCIE6-TX-RX, QPHY-PCIE5-TX-RX, QPHY-PCIE4-TX-RX, QPHY-PCIE3-TX-RX 完全自动化 PCIe PHY 电气合规性测试的所有方面。

  • 发射机和接收机链路均衡测试
  • 接收机校准
  • 报告生成
  • PCIe 测试夹具表征（适用于 PCIe 4.0 和 PCIe 5.0）
了解更多信息

这款 Anritsu SQA-R MP1900A 是一种一体化高速 BERT 解决方案，它结合了：

  • 用于 Rx 校准和误码率 (BER) 测试的抖动和噪声生成
  • 集成 10-tap加重的高质量波形 PPG
  • LTSSM 环回和具有可变 CTLE 的错误检测器，用于 PCIe Rx 测试
