采集卡和探头

• PCIe 6.0 CEM 采集卡产品规格书

适用于 x6.0链路的 的 PCIe 16 CEM 采集卡支持 2.5 GT/s (Gen1)、5.0 GT/s (Gen2)、8.0 GT/S (Gen3)、16.0 GT/S (Gen4)、32 GT/s (Gen5) 的数据速率, 64 GT/秒（第六代）。 须使用单独的 Y 型或直通型电缆连接到 Summit T6 或 M54x PCIe 协议分析器。

• PCIe 6.0 EDSFF 采集卡产品规格书

PCIe 6.0 EDSFF 采集卡为 E1.S、E1.L 或 E3.x三种 类型的设备提供连接和监控功能，这些设备面向使用 SFF-TA-1002 多通道卡边缘连接器的企业系统。 采集卡将主机和 EDSFF 设备或 SSD 之间的所有 PCIe 协议流量进行分流，并将其记录在 Summit PCIe 6.0 协议分析仪内，可以进一步分析和调试协议问题和性能指标。

• PCIe 6.0 OCP NIC 3.0 采集卡产品规格书

PCIe 6.0 OCP NIC 3.0 内插器允许用户在 OCP NIC 3.0 设备和 OCP 服务器系统之间连接 Teledyne LeCroy PCIe 协议分析器，以监控、捕获、记录和分析协议流量。 内插器支持 2.5 GT/s、5.0 GT/s、8.0 GT/s、16.0、32 GT/s、64 GT/s 边带信号的数据速率，例如 PERST#、WAKE# 和 SMBus（SMBCLK、SMBDAT）。 PCIe 6.0 OCP NIC 3.0 内插器支持高达 x16 的链路宽度和单/多主机配置。

• 连接到 Gen 3 和 Gen4 分析仪的 Gen 5、4 和 5 测试卡的 PCI Express 电缆选择指南

• PCIe 5.0 CEM 采集卡产品规格书

适用于 x5.0 的 PCIe 8 CEM 内插器支持 2.5 GT/s (Gen1)、5.0 GT/s (Gen2)、8.0 GT/S (Gen3)、16.0 GT/S (Gen4) 和 32 GT/s (Gen5) 的数据速率). 必须使用单独的 Y 型或直型电缆连接到 Summit T54 或 M5x PCIe 协议分析器。

• PCIe 5.0 EDSFF 采集卡产品规格书

PCIe 5.0 EDSFF 采集卡为 E1.S、E1.L 或 E3.x三种 类型的设备提供连接和监控功能，这些设备面向使用 SFF-TA-1002 多通道卡边缘连接器的企业系统。 采集卡将主机和 EDSFF 设备或 SSD 之间的所有 PCIe 协议流量进行分流，并将其记录在 Summit PCIe 5.0 协议分析仪内，可以进一步分析和调试协议问题和性能指标。

• PCIe 5.0 M.2采集卡产品规格书

PCIe 5.0 M.2 内插器为基于 M.2 连接器的 SSD 内存模块提供连接和监控功能，目标是平板电脑等瘦客户端设备。 插入器支持 30mm x 22mm、42mm x 22mm、60mm x 22mm、80mm x 22mm 和 110mm x 22mm 长度的 SSD。 该插入器可选择支持 CrossSync PHY 技术，使用户能够在统一的时间对齐视图中查看和关联物理层和协议层。

• PCIe 5.0 MCIO 电缆内插器数据表

PCIe 5.0 MCIO 电缆插入件为采用卡缘连接器或有线连接器组件的产品设计提供连接和监控功能，这些产品设计利用基于 SFF-TA-1016 规范的 MCIO 机械连接器和 PCIe 5.0、NVM Express (NVMe) 或 Compute Express Link (CXL) 技术。 内插器分接主机和设备之间 MCIO 电缆上的所有 PCIe 协议流量，并将其记录在 Summit PCIe 5.0 协议分析器，可以进一步分析和调试协议问题和性能指标。 插入器可通过最多三个可选适配器套件为 38 针、74 针和 138 针电缆提供支持。

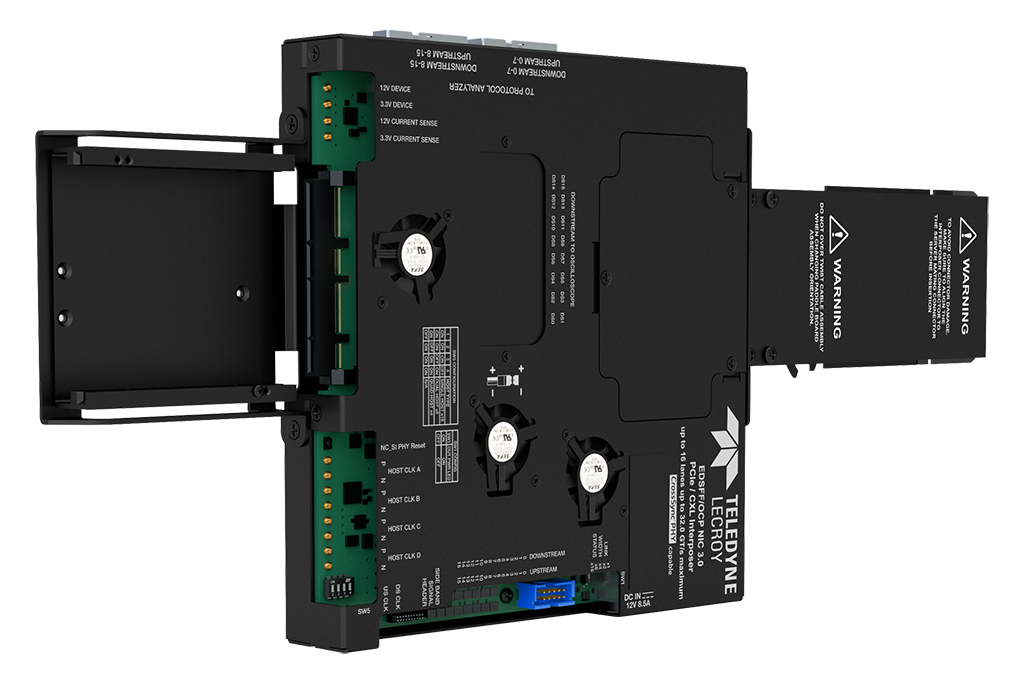

• PCI Express 5.0 - x16 OCP NIC 3.0 内插器数据表

PCIe 5.0 OCP NIC 3.0 插入器允许用户在 OCP NIC 4 设备和 OCP 服务器系统之间连接 Teledyne LeCroy T5/T3.0 PCIe(r) 协议分析仪，以监控、捕获、记录和分析协议流量。 内插器支持 2.5 GT/s、5.0 GT/s、8.0 GT/s、16.0 和 32 GT/s 的数据速率，PERST#、WAKE# 和 SMBus（SMBCLK、SMBDAT）等边带信号。 PCIe 5.0 OCP NIC 3.0 Interposer 支持高达 x16 的链路宽度和单/多主机配置。

• PCIe 5.0 U.2/U.3 内插器数据表

PCIe 5.0 U.2/U.3 (SFF-8639) 插入器是一种 PCIe 存储插入器，可以使用 U.2/U.3 (SFF- 8639) 连接器。 它允许监控、捕获和记录基于 x4 NVM Express、x4SCSI Express 或 x2 SATA Express 主机接口的 SSD 流量。 当与 MultiPort 软件选项一起使用时，它支持 SRIS、CLCKREQ#、SMBus 和双端口模式。 有两种类型的插入器：6 英寸和 12 英寸插入器。 12 英寸型号支持 CrossSync PHY。

• Gen4 U.2/U.3 采集卡产品规格书

Gen4 U.2/U.3 (SFF-8639) 插入器是一种 PCIe 存储插入器，可以使用 U.2/U.3 (SFF-8639) 分析从 PCIe SSD 存储设备到 PCIe 存储系统的数据流量） 连接器。 它允许监控、捕获和记录基于 x4 NVM Express、x4SCSI Express 或 x2 SATA Express 主机接口的 SSD 流量。 当与双端口 x2 支持软件选项一起使用时，它支持 SRIS、CLCKREQ#、SMBus 和双端口模式。

• Gen4 Mid-Bus总线探头产品规格书
• Gen3 Mid-Bus总线探头产品规格书
• Gen2 Mid-Bus总线探头产品规格书

中间总线探针是将协议分析仪连接到嵌入式 PCI Express 总线（例如，在同一电路板上的芯片之间运行的总线）的一种方式。 为了使用中间总线探头，电路板中设计了一个行业标准的连接器焊盘，以允许访问总线信号。 这些连接器焊盘是根据 PCI-SIG® 提供的规范设计的，示例如下所示。

• Gen4飞线探头产品规格书
• Gen3飞线探头产品规格书
• Gen2飞线探头产品规格书

Multi-lead Probe 是一种专用探头，可以分析嵌入式数据总线（例如，在同一 PCB 上的组件之间运行的 PCI Express 总线）中的 PCI Express 串行数据流量。 只要走线暴露在 PCB 表面，多引线探头就可以连接到焊接到总线走线上的隔离电阻，并为 Teledyne LeCroy PCI Express 协议分析仪提供数据采集路径。 这消除了在板上设计任何特殊用途的封装或连接器的需要。

• EDSFF 内插器数据表

PCIe 4.0 x4 EDSFF 内插器为 E1.S 或 E1.L 类型设备提供连接和监控功能，这些设备面向使用 SFF-TA-1002 多通道卡边缘连接器的企业系统。 使用此 EDSFF 内插器可以分析四种外形尺寸类型：SFF-TA-1 规范中定义的 EDSFF 1U 短/窄和 EDSFF 1006U 短/宽外形尺寸以及 SFF-TA-1 规范中定义的两种 1007U 长型外形尺寸SFF-TA-XNUMX 规范。 插入器分流主机和 EDSFF 设备或 SSD 之间的所有 PCIe 协议流量，并将其记录在 Summit PCIe 4.0 协议分析器，可以进一步分析和调试协议问题和性能指标。

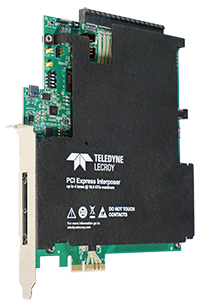

• 支持 PCI Express 4.0 多端口的内插器数据表

PCIe 4.0 多端口 x1、x4、x8 和 x16 内插器支持 2.5 GT/s (Gen1)、5.0 GT/s (Gen2)、8.0 GT/S (Gen3)、16.0 GT/S (Gen4) 的数据速率。 必须使用单独的 Y 型或直型电缆连接到 Summit T48 或 T416 PCIe 协议分析仪。

• PCIe 4.0 OCP NIC 3.0 采集卡产品规格书

PCIe 4.0 OCP NIC 3.0 插入器允许用户在 OCP NIC 4 设备和 OCP 服务器系统之间连接 Teledyne LeCroy T5/T3.0 PCIe® 协议分析仪，以监控、捕获、记录和分析协议流量。 内插器支持 2.5 GT/s、5.0 GT/s、8.0 GT/s 和 16.0 GT/s 的数据速率，PERST#、WAKE# 和 SMBus（SMBCLK、SMBDAT）等边带信号。 PCIe 4.0 OCP NIC 3.0 Interposer 支持高达 x16 的链路宽度和单/多主机配置。

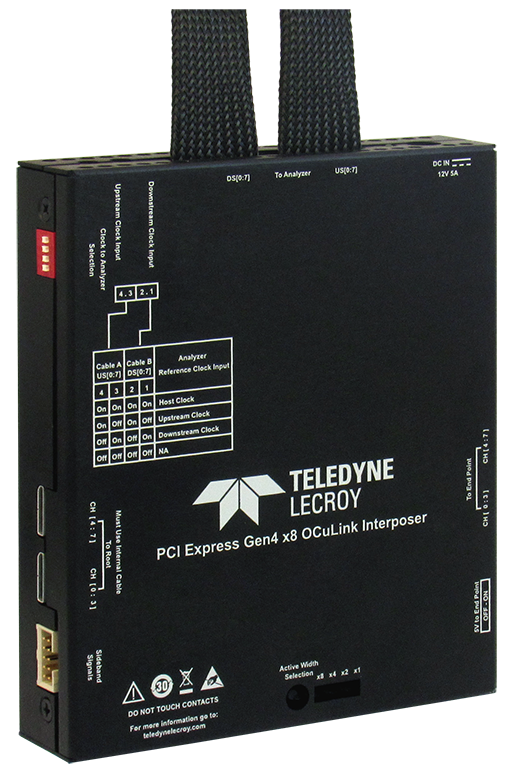

• PCIe Gen4 OCuLink 缆线采集卡产品规格书

Teledyne LeCroy 的 PCI Express PCIe Gen4 OCuLink 电缆转接器，用于 Summit PCI Express 协议分析器可以轻松捕获和分析使用基于 PCI Express OCuLink 规范的 PCIe OCuLink 类型电缆连接的主机和设备之间的数据流量。


• PCI Express Gen4 M.2 采集卡产品规格书

PCIe 4.0 M.2 内插器为基于 M.2 连接器的 SSD 内存模块提供连接和监控功能，目标是平板电脑等瘦客户端设备。 插入器支持 30mm x 22mm、42mm x 22mm、60mm x 22mm、80mm x 22mm 和 110mm x 22mm 长度的 SSD。 该插入器可选择支持 CrossSync PHY 技术，使用户能够在统一的时间对齐视图中查看和关联物理层和协议层。

• PCIe 3.0 90 度右转服务器转接卡数据表

PCIe 3.0 90 度服务器内插器是一种专用探头，可以分析 1U/2U 机架式机箱内服务器系统板中的 IO 卡之间的数据流量。 要使用 PCIe 3.0 90 度服务器转接器，只需将要测试的 IO 卡插入转接器，然后将转接器插入 1U/2U 机架式主机系统中的转接卡。 内插器提供多个测试点和一个连接器，用于连接 Teledyne LeCroy PCI Express 协议分析仪。

• PCIe 3.0 90 度左服务器转接卡数据表

PCIe 3.0 90 度服务器内插器是一种专用探头，可以分析 1U/2U 机架式机箱内服务器系统板中的 IO 卡之间的数据流量。 要使用 PCIe 3.0 90 度服务器转接器，只需将要测试的 IO 卡插入转接器，然后将转接器插入 1U/2U 机架式主机系统中的转接卡。 内插器提供多个测试点和一个连接器，用于连接 Teledyne LeCroy PCI Express 协议分析仪。

• 用于 PCIe 3.0 中总线探头的碟形接口板产品规格书

Teledyne LeCroy PCIe 3.0 x8 Dish 接口平台为开发人员提供了一种在电路板开发原型阶段附加协议分析仪以探测 PCI Express 总线的新方法。 碟形板是一块直径为 5 英寸（12.7 厘米）的板，由 Rogers 4350 低损耗电介质构成，具有 62 对用于信号连接的高速 SMP 连接器，以及位于中心的全尺寸 PCIe 中间总线探头封装。董事会。



Teledyne LeCroy 碟形板为开发人员提供了一种在简单、灵活和机械稳定的设计中引入中间总线占用空间的方法。 在早期原型开发和新 PCIe 2.0 和 3.0 设计测试期间，电路板设计提供了一种实用的方法，可以轻松地将中间总线探头连接到集成到平台中心的封装。 通过使用为支座提供的六个安装孔中的两个或更多，可以将电路板机械固定到 DUT。 可以改变支座的大小以适应 DUT 板上的组件高度。

使用安装在碟形板上的高速 SMP 连接器连接碟形到 DUT，它允许使用标准同轴电缆连接到 DUT 上的测试点。 这为连接来自 DUT 板上不同位置的信号提供了更大的灵活性，甚至可以更灵活地连接来自多个板和背板的信号。 碟形板提供的灵活性的一些示例包括在简单的芯片到芯片串行互连测试环境中连接分析仪（如下所示），通过标准 PCIe 插槽连接附加卡，以及连接电缆或背板组装以测试实际应用环境中的信号传输。

注意：Dish 接口可用于测试 Gen1、Gen2 或 Gen3 PCI Express 总线。 然而，集成到电路板中的探针占位面积是 Gen3 占位面积，因此无论被测总线的数据速率如何，都应使用 Gen3 中间总线探针将协议分析仪连接到 Dish 接口。

主要特性

• 轻松探测 PCIe® 总线
  • 该碟形板可在 PCIe 2.0 和 3.0 设计的原型和早期开发期间轻松探测 PCI Express 总线
• 稳定的安装平台
  • 碟形板提供了一种方便且稳定的方式，可将中间总线探头封装引入测试设置
• 更灵活的附件
  • 碟形板允许跨多个测试板可靠地连接到 PCIe 总线
• 优化的信号完整性
  • 碟形板设计使用 Rogers 4350 来保持所有通道的最佳信号完整性
• 支持 x8 通道宽度
  • 一盘支持 x1、x2、x4 和 x8 设计。 为 x16 添加一秒。
• 支持 PCIe 3.0 数据速率
  • 支持 2.5、5 和 8 GT/s



• Gen3 U.2 标准采集卡产品规格书

标准端口 5 英寸或 12 英寸 PCIe 3.0 U.2 (SFF-8639) 插入器是一种 PCIe 存储插入器，可以使用 U.2 (SFF) 分析从 PCIe SSD 存储设备到 PCIe 存储系统的数据流量-8639) 连接器。 插入器允许监控、捕获和记录基于 x4 NVM Express、x4SCSI Express 或 x2 SATA Express 主机接口的 SSD 流量。 内插器支持 SRIS、CLCKREQ# 和 SMBus。

• Gen3 U.2 双端口采集卡产品规格书

双端口英寸或 12 英寸 PCIe 3.0 U.2 (SFF-8639) 插入器是一种 PCIe 存储插入器，可以使用 U.2 (SFF- 8639) 连接器。 当与双 PCI Express 协议分析仪设置一起使用时，插入器允许同时从每个端口监控、捕获和记录来自双端口 NVM Express 和 SCSI Express SSD 驱动器的流量。 内插器支持 SRIS、CLCKREQ# 和 SMBus。

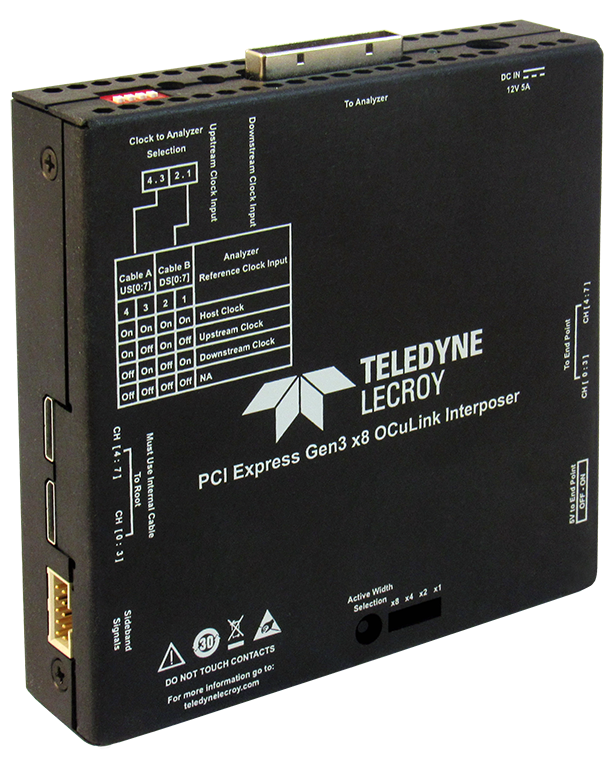

• PCIe Gen3 OCuLink 缆线采集卡产品规格书

Teledyne LeCroy 的 PCI Express PCIe Gen3 OCuLink 电缆转接器，用于 Summit PCI Express 协议分析器可以轻松捕获和分析使用基于 PCI Express OCuLink 规范的 PCIe OCuLink 类型电缆连接的主机和设备之间的数据流量。


• 支持 SMBus 的 PCI Express 3.0 内插器数据表

支持 SMBus 的 Gen3 x4、x8 中介层提供 2.5 GT/s (Gen1)、5.0 GT/s (Gen2) 和 8.0 GT/S (Gen3) 的数据速率。 中介层确保可靠的数据传输，同时提供 100% 捕获流经 PCIe 插槽接口的所有数据流量。 将插入器连接到 Summit T34 分析仪（或两个与 x34 扩展套件连接的 T8）允许解码和显示双向和跨所有通道的数据（包括带软件许可的 SMBus），并将使用行业标准的 CATC Trace™ 数据显示显示数据流量，以及一系列流量和错误报告。


• PCI Express Gen3 M.2 采集卡产品规格书

M.2 内插器为基于 M.2 连接器的 SSD 内存模块提供连接和监控功能，这些模块针对平板电脑等瘦客户端设备。 转接器支持 30mm x 22mm、42mm x 22mm、60mm x 22mm、80mm x 22mm 和 110mm x 22mm 长度的 SSD。

• PCIe 外部电缆 3.0 插入器

PCIe 外部电缆 3.0 内插器为基于 PCI Express 外部电缆规范修订版 3.0 的电缆提供连接和监控功能。 这种电缆类型在 PCI-SIG® 开发的 PCI Express External Cabling Specification Revision 3.0 中定义。 一根电缆可以支持从 x1 到 x4 的链路宽度。 通过添加额外的电缆可以实现更大的链接。 例如，x8 链路使用两条电缆。

• PCIe 2.0 x8 数据表的有源插入卡
• PCIe 2.0 x16 数据表的有源插入卡
• 具有 CLKREQ# 和 SRIS 支持的 PCIe 2.0 有源插入卡数据表

Gen2 x8 和 x16 有源内插器支持 2.5 GT/s (Gen1) 和 5.0 GT/s (Gen2) 的数据速率，以及高达 x16 的通道宽度（对于 x8 内插器，卡上的 PCIe 连接器将支持 PCIe 扩展卡最大 x16，但在通过转接卡时，通道宽度将协商降低到最大 x8）。 通过使用卡边缘减速器适配器，内插器可与小至 x1 的主机 PCIe 扩展槽一起使用。

Gen2 x16 有源中介层用于与 Summit T3-16 分析仪（或带两个 Summit T3-8 分析仪）。 Gen2 x8 有源中介层用于与 Summit T3-16， Summit T3-8和 Summit T28。 Gen2 x8 有源中介层还提供支持 CLKREQ# 和 SRIS 的版本，用于测试这些功能支持的低功耗模式。

• 适用于 PCIe 2.0 的 AMC 采集卡产品规格书

用于 PCIe 2.0 的 AMC 夹层卡插入器是一种专用探头，可以分析来自使用 PCI Express 接口连接到载板系统的高级夹层卡 (AMC) 的数据流量。 要使用 AMC 插入器，只需将要测试的 AMC 卡插入插入器，然后将插入器插入主机系统。 内插器提供多个测试点和一个连接器，用于连接 Teledyne LeCroy PCI Express 协议分析仪。

• 外部电缆插入器数据表

Teledyne LeCroy 外部电缆插入器通过接入外部电缆连接，可以轻松捕获和分析使用外部 PCI Express 电缆连接的主机和设备之间的数据流量。 通过连接主机和设备的电缆可以轻松连接内插器，然后内插器提供连接以允许分析仪捕获和解码两个系统之间的数据流量。 外部电缆内插器支持通道宽度为 x4 和 x8 的 PCI Express 数据通道，所有标准 PCIe 数据速率最高可达 5 GT/s。

• HP 刀片服务器内插器数据表

HP Blade Server Interposer 是一种专用探针，可以分析从专为 HP BladeSystem 设计的刀片服务器到主机系统的数据流量。 要使用 HP 刀片服务器插入器，只需将要测试的刀片服务器插入插入器，然后将插入器插入主机系统。 内插器提供多个测试点和一个连接器，用于连接 Teledyne LeCroy PCI Express 协议分析仪。

中间总线连接器焊盘示例



中间总线探头包括一个灵活的探头接头电缆和一个与连接器焊盘相匹配的探头接头、一个提供与焊盘的安全物理连接的保持模块，以及一个包含用于捕获和放大信号的电子设备的中间总线接线盒。信号在协议分析器上传递之前。

PCIe®1.1 (Gen1)、PCIe 2.0 (Gen2) 和 PCIe 3.0 (Gen3) 有不同的连接器焊盘设计。 此外，还有全尺寸接头和半尺寸接头（当使用 4 通道或更少的 PCI Express 总线时，后者可以最大限度地减少所需的板空间）。 PCIe 4.0 (Gen4) 使用 SMA 连接器而不是焊盘。

下表显示了可以支持中间总线探头的 Teledyne LeCroy 分析仪：



	PE画™ 机器学习协议分析仪	Summit™ T2-16协议分析仪	Summit T3-16协议分析仪
Gen1 x8 全尺寸中总线探头 PE001ACA-X
Gen1 x4 半尺寸中总线探头 PE004ACA-X
Gen2 x8 全尺寸中总线探头 PE017ACA-X
Gen2 x4 半尺寸中总线探头 PE017ACA-X
Gen3 x8 全尺寸中总线探头 PE050ACA-X

注意：x8 通道宽度需要两个 x16 全尺寸中间总线探头。

中间总线探头安装示例

• 迷你采集卡产品规格书

Mini Card Interposer 是一种专业探头，可以分析来自使用 PCI Express 接口连接到主机系统的 Mini Card 的数据流量。 要使用 Mini Card Interposer，只需将要测试的 Mini Card 插入插入器，然后将插入器插入主机系统。 内插器提供多个测试点和一个连接器，用于连接 Teledyne LeCroy PCI Express 协议分析仪。

• Teledyne LeCroy Gen2 无源中介层

新的 Teledyne LeCroy Gen2 无源内插器提供了一种经济的方法来探测主机和 PCIe® 扩展卡之间的 PCI Express 流量。 中介层确保可靠的数据传输，同时提供 100% 捕获流经 PCIe 插槽接口的所有数据流量。 将内插器连接到 Teledyne LeCroy 分析仪可以解码和显示双向和跨所有通道的数据流，并将使用行业标准 CATC Trace™ 数据显示器显示数据流量，以及各种流量和错误报告。 Gen2 无源中介层支持 2.5 GT/s (Gen1) 和 5.0 GT/s (Gen2) 的数据速率，以及高达 x16 的通道宽度。

• VPX 采集卡产品规格书

用于 VPX 应用的 Teledyne LeCroy 专业内插卡通过提供一种快速简便的方法将 Teledyne LeCroy 协议分析仪连接到 VPX 接口中的 PCI Express 数据通道，为 VPX 开发人员提供支持。 然后，协议分析仪可以捕获、解码和显示 VPX 扩展卡和 VPX 背板之间的所有 PCI Express 数据流量。 VPX 转接卡支持通道宽度高达 x8 的 PCI Express 数据通道，PCIe® 2.0 (Gen2) 数据速率高达 5 GT/s。

• Gen 2 XMC 夹层卡内插器数据表
• Gen 1 XMC 夹层卡内插器数据表

XMC Mezzanine Card Interposers 是一种专用探针，可以分析来自 VITA 42.3 交换夹层卡 (XMC) 的数据流量，该卡使用 PCI Express 接口连接到载板系统。 要使用 XMC 插入器，只需将要测试的 XMC 卡插入插入器，然后将插入器插入主机系统。 内插器提供多个测试点和一个连接器，用于连接 Teledyne LeCroy PCI Express 协议分析仪。

Teledyne LeCroy 提供了两个版本的 XMC Interposer：(a) Gen1 (2.5 GT/s) 版本主要用于 PETracer ML Analyzer（但与 Summit T2-16和 Summit T3-16 分析仪）和 (b) Gen2（支持 2.5 GT/s 和 5 GT/s），旨在与 Summit T2-16 或 Summit T3-16 分析仪。

	型号	PE画 ML	Summit T2-16	Summit T3-16
第一代 XMC	PE036UIA-X	*
第一代 XMC	PE048UIA-X		*	*

*推荐用于新系统
