PCIe 4.0 峰值性能

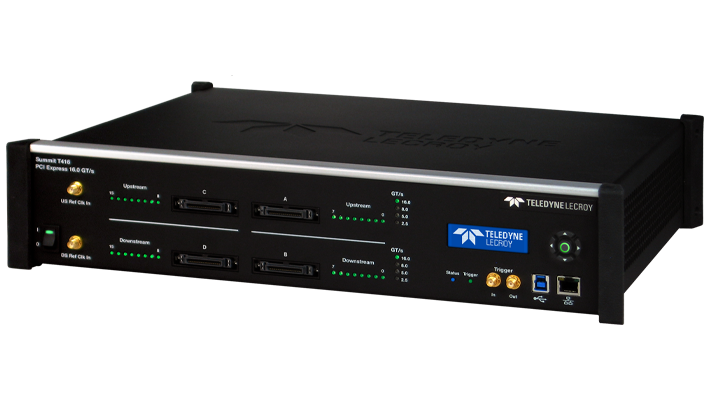

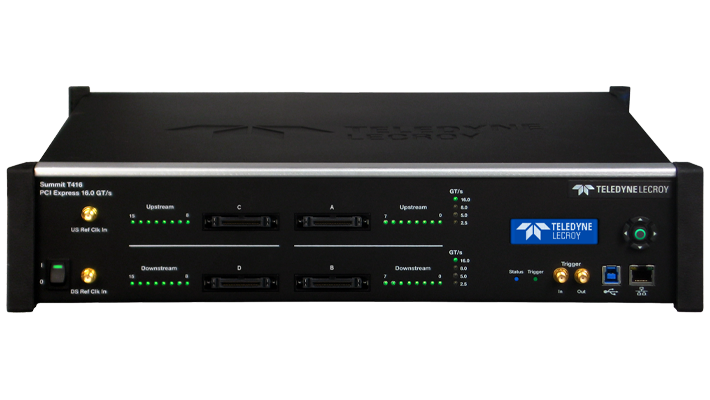

- Summit T416 分析仪是高速 PCIe 4.0 协议分析仪，可满足 16GT/s 和高达 x16 通道宽度协议分析的挑战。许多 PCIe 4.0 产品设计已采用 PCIe 4.0 规范进行。目前，各公司正在与 Teledyne LeCroy 合作 Summit 用于 PCIe 416 的 Z4.0 协议练习器在部署 PCIe 4.0 时用于满足其测试需求的主机系统仿真。 协议分析器和练习器的这种组合使 Teledyne LeCroy 成为 PCIe Gen 4 协议测试和开发工具的专业供应商。为系统板上的 CEM 或其他外形规格插座提供协议分析器连接的高速内插器仍将继续成为主要供应商将 PCIe 流量捕获到协议分析器中的方法。

PCIe 4.0技术通过提高数据比特率（3.0 GT/s变为8 GT/s）的组合实现了PCIe 16标准的两倍有效数据吞吐率，PCIe 4.0使用了与PCIe 3.0类似的编码，这些编码已被证明对数据传输是可靠的。

凭借对 PCI Express 规范 4.0 的支持、2.5、5、8 和 16 GT/s 的数据速率、从 x1 到 x16 的通道宽度（x128通道需要两台T416组合）以及完整的 416 GB 跟踪内存等高级功能， Summit T416协议分析器为高级 PCI Express 产品的开发人员和用户提供强大的功能和灵活性。 Summit T416 是目前市场上更专业、更精密的 PCI Express 分析仪。

与其他 Teledyne LeCroy PCI Express 分析仪一样， Summit T416 利用直观而强大的 CATC Trace 分析软件系统，嵌入了对 PCI Express 协议层次结构和复杂性的深刻理解。 多彩、直观且易于使用的图形显示使您能够快速捕获和验证 PCI Express 产品设计。 所有 Teledyne LeCroy PCI Express 协议分析仪都采用高阻抗、非侵入式探测技术，从而允许完全不变的数据传递。

除了全套高级硬件和软件功能外， Summit T416 提供用户便利和分析功能，例如支持“通道调配”，允许电路板开发人员以非标准顺序布置带有通道的中间总线探针焊盘，从而简化电路板的设计。 在内部 Summit T416 将车道映射回正确的顺序并准确显示嵌入的公交车流量。 其他软件功能包括增强的错误检查以自动识别其他错误类型、更紧凑的跟踪文件允许更快地分析跟踪数据，以及选择简化或高级模式来设置跟踪记录选项。

原始记录模式 Bit Tracer 允许在字节通过链路时对其进行记录，从而允许调试 PHY 层问题并将逻辑分析仪格式的特性与协议分析仪格式相结合。 新的自动感知链路功能可监控不同通道宽度的设备之间的协商，并且分叉链路支持将多链路 PCI Express 操作重新组合成更窄的链路。

Summit T416 还支持以太网 LAN 端口作为标准功能。 通过 LAN 连接，工程师可以远程操作系统（例如，在他们的桌面系统上安装客户端软件，并控制在远程实验室中运行的分析仪）。 此外，多位协同工作的工程师可以分时使用一台分析仪，从而减少每位工程师对额外分析仪的需求，并提高产品的成本效益。

通过利用在新兴市场协议分析工具方面的多年经验，Teledyne LeCroy 的 PCI Express 协议分析仪将复杂的功能与实用特性相结合，以加速 PCI Express IP 核、半导体、存储、图形、服务器、工作站、网桥和交换机的开发。
