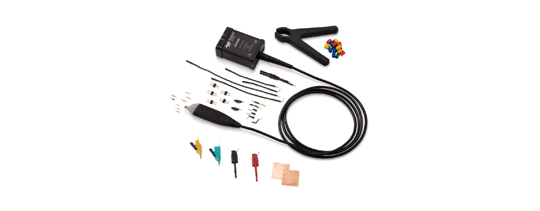

ZS4000

4.0 GHz、0.6 pF、1 MOhm 有源电压探头

有源电压探头

ZS4000 - 4.0 GHz、0.6 pF、1 MOhm 有源电压探头

ZS2500 - 2.5 GHz、0.9 pF、1 MOhm 有源电压探头

ZS1000 - 1 GHz、0.9 pF、1 MOhm 有源电压探头

ZS1500 - 1.5 GHz、0.9 pF、1 MOhm 有源电压探头

ZS 系列高阻抗有源探头

ZS 系列探头提供高阻抗和广泛的探头尖端和接地附件，以处理各种探测场景。 1 MΩ 的高输入阻抗和 0.9 pF 的低输入容抗意味着该探头适用于所有频率。 ZS 系列探头为所有 4 GHz以内的 Teledyne LeCroy 示波器提供全系统带宽。

型号	带宽	输入阻抗	输入容抗	动态范围	偏移范围	接口
ZS1000	1 GHz	1 MΩ	0.9 PF	± 8 V	NA	ProBus
ZS1500	1.5 GHz	1 MΩ	0.9 PF	± 8 V	± 12 V	ProBus
ZS2500	2.5 GHz	1 MΩ	0.9 PF	± 8 V	± 12 V	ProBus
ZS4000	4 GHz	1 MΩ	0.6 PF	± 8 V	± 12 V	ProBus

主要特性

易于使用，与示波器集成
高信号保真度至 4 GHz 带宽
低电路负载 - 高输入阻抗和低电容
± 8 V 输入动态范围
1 MΩ 输入电阻
0.6 pF (4 GHz) 输入电容
± 12 V 偏移范围
ProBus 接口
各种各样的连接前端

高阻抗可降低整个示波器带宽内的电路负载

工程师通常必须以高信号保真度探测高频信号。具有高输入 R 和 C 的典型无源探头在较低频率下提供良好的响应，但在较高频率下不适当地加载电路并使信号失真。 ZS 系列具有高输入 R (1 MΩ) 和低输入 C (0.6 pF)，可降低整个探头/示波器带宽的电路负载。 ZS4000 是 2.5 GHz 和 4 GHz 示波器的理想选择。

适用于多种测试场景的各种探头尖端

ZS 系列探头的小尺寸和广泛的标配可选尖端附件确保该探头能够应对任何困难的探测挑战。各种柔性引线和夹子，例如直角引线、Y 型适配器和探钩，使之可用于探测间隔较远的测试点。

创新的接地提供最高的信号保真度

保持接地回路短以消除高电感对信号的影响至关重要。 ZS 系列探头提供多种接地功能，通过消除环路对信号的影响，提供最高的信号保真度。

电气特性
带宽（仅限探头）	4.0 GHz
输入电阻	1 MΩ
输入电容	0.6 PF
偏移范围（探头）	± 12 V
输入动态范围	± 8 V
衰减	10:1
无损电压	20 V
耦合	50Ω，接地

环境与安全
工作温度	0°C至50°C （32°F 至 122°F）
湿度系统	80% 最高 31 °C 45 °C 时最大 50 %
储藏温度	-40°C至71°C （-40 °F 至 160 °F）
最大海拔	2000米（6562英尺）

外形尺寸
探头尺寸（长 x 宽 x 高）	75毫米x 17毫米x 10.5毫米（2.95 英寸 x 66 英寸 x 41 英寸）
输入接口	直径0.022 - .032 英寸
线缆长度	1.37米（4.49英尺）
重量	95克（3.35盎司）

一般特性
接口	ProBus
兼容性	所有 ProBus 示波器
