RP4030

电源/电压轨探头。 4 GHz 带宽，1.2 倍衰减，+/-30V 偏置，+/-800mV

有源电源探头

RP2060 - 电源/电压轨探头。 2 GHz 带宽、1.2 倍衰减、+/-60V 偏置、+/-800mV 包括一整套焊接引线和同轴电缆。 Browser tip单独出售

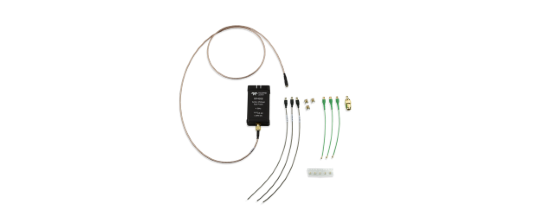

RP4030 - 电源/电压轨探头。 4 GHz 带宽、1.2x 衰减、+/-30V 偏移、+/-800mV 包括一整套焊接引线、同轴电缆和 PCB 安装座。库存紧张

RP4060 - 电源/电压轨探头。 4 GHz 带宽、1.2 倍衰减、+/-60V 偏置、+/-800mV 包括一整套焊接引线和同轴电缆。 Browser tip单独出售

RP4000-Browser - RP2060/RP4060 浏览器尖端配件。包括 0 欧姆 (1x)、450 欧姆 (10x) 和 950 欧姆 (20x) 尖端。

RP4000-MCX-LEAD-SI - 数量 3 MCX 4 GHz 焊入式引线附件（除了随导轨探头提供的附件之外）18 厘米长

	RP2060	RP4060
带宽	2 GHz	4 GHz
上升时间	220ps	110ps
偏移范围	+/- 60 伏	+/- 60 伏
输入动态范围	+/- 800 毫伏	+/- 800 毫伏
衰减	1.2x	1.2x
无损电压	+/- 100 伏	+/- 100 伏
直流输入电阻	50kΩ	50kΩ

RP4030 有源电压轨探头

Teledyne LeCroy RP4030 电源轨探头满足低压直流信号测量的特定要求：

全面的电源完整性、数字电源管理 IC (PMIC)、稳压器模块 (VMR)、负载点 (POL) 开关稳压器或LDO稳压器测试
完整的嵌入式电源管理系统，包括 PMIC、VRM、POL 和 LDO

RP4030 将忠实地采集低阻抗、低压直流电源/电压轨信号，而不会有过度的负载效应，同时提供高偏移以允许在示波器上以高增益显示直流电源/电压轨信号。

大偏移范围

+/-30V 偏移允许直流信号显示在示波器网格的垂直中心，具有高灵敏度增益设置（最大 +/-800mV 动态范围）。

低衰减和噪声

在DC 1.2Ω输入下探头的衰减低至50 倍，这可将附加噪声保持在最低水平，并使其在 HDO 示波器中特别有用，可在最高灵敏度增益设置下实现最低噪声。

高直流输入阻抗

50 kΩ 直流输入阻抗有效地消除了直流电源/电压轨上的探头负载，并提供更好的测量准确度和信号保真度。

4 GHz 带宽

为靠近CPU的探测提供最大带宽，完美匹配用于电源完整性测量的4GHz、12位示波器WavePro 404HD 。

各种探头前端和引线

RP4030 标配焊接式同轴电缆MCX 和PCB插座试前端 U.FL 。点测式前端Browser Tip是选件。额外的插座或引线可以作为附件购买，它们可以留在PCB电路上，以便在不同的测试或验证阶段随时连接测试

选配的Browser Tip

350 MHz Browser Tip作为选件提供。此点测前端是传统的传输线探头，带有“直通”0Ω 电阻，可实现 50Ω 端头阻抗和 1x 衰减。与 RP4030 一起使用时，还可实现高直流输入阻抗。Browser Tip附件还提供450Ω 和 950Ω 电阻器用作传统的 10x 或 20x 传输线探头。

电气特性
偏移范围	+/- 30V
噪声	约 5% 的示波器噪声附加值（与 HD4096 示波器一起使用时）
上升时间 (10–90%)	110 ps（典型值，MCX 插座或焊接引线）
带宽	4 GHz（保证，MCX 插座） 4 GHz（典型值，焊入引线） 3 GHz（典型值，U.FL 电缆 + 插座） 350 MHz（典型值，浏览器）
输入电容	0.1 μF（与 50 Ω 串联）
衰减	1.2x
输入动态范围	+/-800 毫伏
无损电压	+/- 50V
直流输入电阻（标称）	50kΩ
