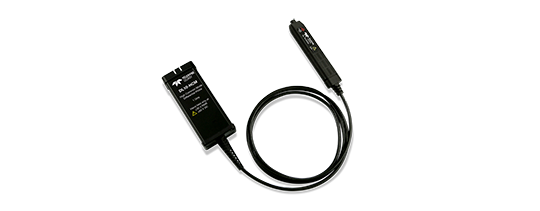

DL05-HCM

500 MHz 60 V 共模差分探头。包括标准的引线和尖端。

60 V 共模差分探头

DL02-HCM - 250 MHz 60 V 共模差分探头。包括标准的引线和尖端。

DL05-HCM - 500 MHz 60 V 共模差分探头。包括标准的引线和尖端。

DL10-HCM - 1 GHz 60 V 共模差分探头。包括标准的引线和尖端。

DL-HCM-HiTemp - DL-HCM 系列高温焊接前端，30 MHz 带宽，1 米长。

DL-HCM-Acc-Kit - DL-HCM 系列配件套件，带探头支架、微型 IC 抓取器（2 个）和 Y -banana 适配器。

主要特性

适用于高达 48 V 电源转换的理想探头
- 250、500 MHz 和 1 GHz 带宽
- 80 V 动态范围
- 60 V 共模
最高的精度
- 0.5% 增益精度
- 精密增益校准
- 最佳低频平坦度 (0.1 dB)
最低噪声和最高抑制
超多类型的尖端
- 高性能焊接
- 浏览器
- 单针和接头
- 迷你和微型抓取器
- 插座连接
- 高温焊入
- Y-banana 适配器
ProBus 有源探头接口

适用于高达 48V GaN 功率转换的理想探头

60 V 共模和 80 V 差分输入范围和 1 GHz 带宽，使这些探头成为低压 GaN 功率转换测量的理想选择。 60 V 共模非常适合处理充电期间电池的任何浮动和大容量/吸收电压，而80 V的差分输入范围则提供了足够的裕度来应对任何过冲现象。

最高的精度

DL-HCM 探头经过校准，可在直流时进行 0.5% 以内的高精度测量，并在从直流到0.1 MHz的频率范围内实现100 dB的平坦度。这确保了对脉宽调制信号的高精度顶部和底部电压水平测量。精密增益校准功能进一步提高了测量精度，改善了增益准确性并消除了测量配置中的小偏移漂移。

最低噪声和最高抑制

该探针的共模抑制比（CMRR）在非常高的频率下表现出色。这使其在测量GaN器件和系统中典型的非常快速的斜率（高dV/dt）PWM信号时提供最佳的测量性能。出色的CMRR结合低探针噪声和高偏移能力，使得该探针能够测量在高共模电压上浮动的非常小的控制信号。

各种类型的探头

60 V共模差分探针提供了高性能和灵活性的完美结合，适用于连接任何待测设备。可选的附件套件和高温焊入式探头可提供更多的连接选项。

主要技术指标
带宽	500 MHz（保证，无引线） 500 MHz（高性能焊接） 500 兆赫（浏览器） 500 MHz（2" Y 型引线/焊入） 500 MHz（5" Y 型引线） 30 MHz（高温铅）
输入阻抗	200 千欧 \|\| 0.6 pF（输入之间），100 kΩ \|\| 1 pF（任一输入接地）
衰减	7.8x / 17.5x / 70x
差分电压范围	80 V（DC + 峰值 AC）从 200 mV/div 到 20 V/div
最大安全输入电压	对于手持使用： 28.28 Vrms 或 60 V DC（参考接地），符合 IEC/EN 61010-031:2015
直流增益精度	+/- 0.5%（保证）
直流增益漂移	≤ 0.075%/°C，可通过精密增益校准进行校准
上升时间（10-90％）	700ps
偏移范围	±60伏
共模电压范围	±60 V（直流 + 峰值交流）
对地最大输入电压	80 V（DC + 峰值 AC），最大 60 V DC（输入接地）
灵敏度	200 mV/div 至 1 V/div (7.8x) 1.02 V/div 至 2.5 V/div (17.5x) 2.55 V/div 至 20 V/div (70x)
频率响应平坦度	直流至 100MHz：0.1 dB
输出端接	50Ω
接口	ProBus
电缆长度（输入引线到示波器连接）	1.42 m 从探头插座到示波器连接
输入/输出耦合	DC

噪声和抑制
CMRR（典型值）	直流 - 10 kHz：80 分贝 100 赫兹：70 分贝 1 兆赫：55 分贝 100MHz：50分贝 500 兆赫：35 分贝
噪声（探头）	200 mV/div 至 1 V/div：3.25mVrms 1.02 V/div 至 2.5 V/div：4.5mVrms 2.55 V/div 至 20 V/div：14.5mVrms

环境
温度（工作）	0°C至50℃，
温度（非工作）	-40°C至70℃，
湿度（工作）	5% 至 90% RH（非冷凝）最高 30°C，在 45°C 时线性降低至 50% RH
湿度（非工作）	5% 至 95% RH（非冷凝），75°C 以上 40% RH，45°C 以上 50% RH
海拔高度（运行）	高达 3000 m（9842 英尺）

认证证书
CE	符合 EN61010-031:2015、EN61326-1:2013 和 EN50581:2012
