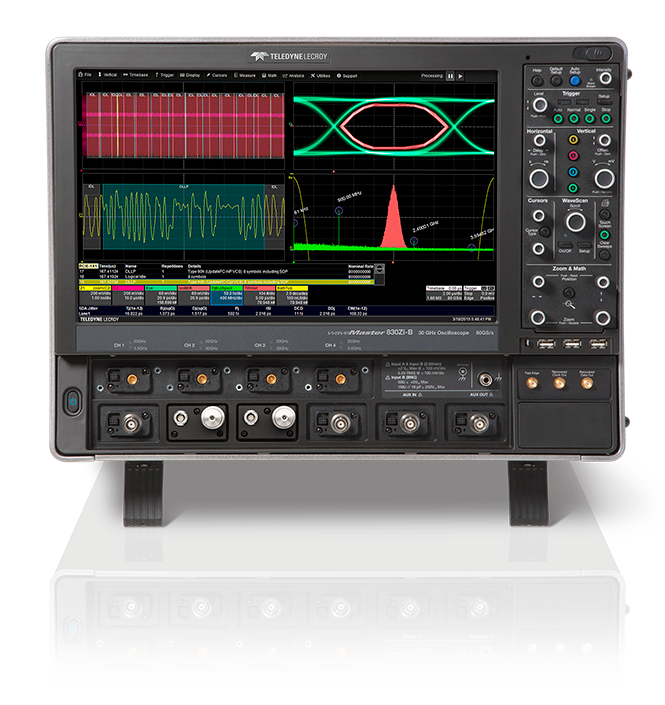

WaveMaster / SDA / DDA 8 Zi-B 示波器

WaveMaster / SDA / DDA 8 Zi-B 示波器

WaveMaster 8 Zi-B 结合了当今高速测量所需的性能、信号保真度和功能集以及标准台式示波器的易用性。 具有最高速度的串行数据触发器、唯一完整的多通道串行数据分析和眼图解决方案以及最全面的合规性软件包集， WaveMaster 8 Zi-B 简化了最复杂的测试。

浏览 WaveMaster / SDA / DDA 8 Zi-B 示波器 向下箭头
  • 产品线选项卡
  • 概览选项卡
  • 选项选项卡
  • 选项选项卡
  • 探针选项卡
WaveMaster 804Zi-B   （4 GHz 带宽，4 个输入通道，40 GS/s 最大采样率）
简明规格
带宽4 GHz
采样率40 GS/s 采样率
（使用可选的 WM80Zi-2X8GS 外部交织设备在 2 通道上 80 GS/s）
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
WaveMaster 806Zi-B   （6 GHz 带宽，4 个输入通道，40 GS/s 最大采样率）
简明规格
带宽6 GHz
采样率40 GS/s 采样率
（使用可选的 WM80Zi-2X8GS 外部交织设备在 2 通道上 80 GS/s）
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
WaveMaster 808Zi-B   （8 GHz 带宽，4 个输入通道，40 GS/s 最大采样率）
简明规格
带宽8 GHz
采样率40 GS/s 采样率
（使用可选的 WM80Zi-2X8GS 外部交织设备在 2 通道上 80 GS/s）
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
WaveMaster 813Zi-B   （13 GHz 带宽，4 个输入通道，40 GS/s 最大采样率）
简明规格
带宽13 GHz
采样率40 GS/s 采样率
（使用可选的 WM80Zi-2X8GS 外部交织设备在 2 通道上 80 GS/s）
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
WaveMaster 816Zi-B   （16 GHz 带宽，4 个输入通道，80 GS/s 最大采样率）
简明规格
带宽16 GHz
采样率40 通道 4 GS/s
80 通道 2 GS/s
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
WaveMaster 820Zi-B   （20 GHz 带宽，4 个输入通道，80 GS/s 最大采样率）
库存紧张
简明规格
带宽20 GHz
采样率40 通道 4 GS/s
80 通道 2 GS/s
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
SDA 804Zi-B   （4 GHz 带宽，4 个输入通道，40 GS/s 最大采样率）
简明规格
带宽4 GHz
采样率40 GS/s 采样率
（使用可选的 WM80Zi-2X8GS 外部交织设备在 2 通道上 80 GS/s）
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
SDA 806Zi-B   （6 GHz 带宽，4 个输入通道，40 GS/s 最大采样率）
简明规格
带宽6 GHz
采样率40 GS/s 采样率
（使用可选的 WM80Zi-2X8GS 外部交织设备在 2 通道上 80 GS/s）
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
SDA 808Zi-B   （8 GHz 带宽，4 个输入通道，32 GS/s 最大采样率）
简明规格
带宽8 GHz
采样率40 GS/s 采样率
（使用可选的 WM80Zi-2X8GS 外部交织设备在 2 通道上 80 GS/s）
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
SDA 813Zi-B   （13 GHz 带宽，4 个输入通道，40 GS/s 最大采样率）
简明规格
带宽13 GHz
采样率40 GS/s 采样率
（使用可选的 WM80Zi-2X8GS 外部交织设备在 2 通道上 80 GS/s）
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
SDA 816Zi-B   （16 GHz 带宽，4 个输入通道，80 GS/s 最大采样率）
简明规格
带宽16 GHz
采样率40 通道 4 GS/s
80 通道 2 GS/s
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
SDA 820Zi-B   （20 GHz 带宽，4 个输入通道，80 GS/s 最大采样率）
库存紧张
简明规格
带宽20 GHz
采样率40 通道 4 GS/s
80 通道 2 GS/s
最大采集内存256 Mpts/Ch
输入通道4
垂直分辨率8位
查看最多三个型号。
主要特性
  • 高达 20 GHz 的带宽和 80 GS/s 的采样率
  • 最先进的示波器用户界面
  • 业界唯一真正的硬件 14.1 Gb/s 串行触发
  • 低抖动测量本底和出色的时基稳定性
  • 全套串行数据分析、调试、验证和合规工具
  • 集成 50 Ω 和 1 MΩ 输入，实现真正的连接和探测灵活性
  • 集成标准和自定义测量和数学函数，提供无与伦比的分析能力
  • 多通道串行数据眼图、抖动和串扰分析
  • 实时去嵌入、仿真和均衡

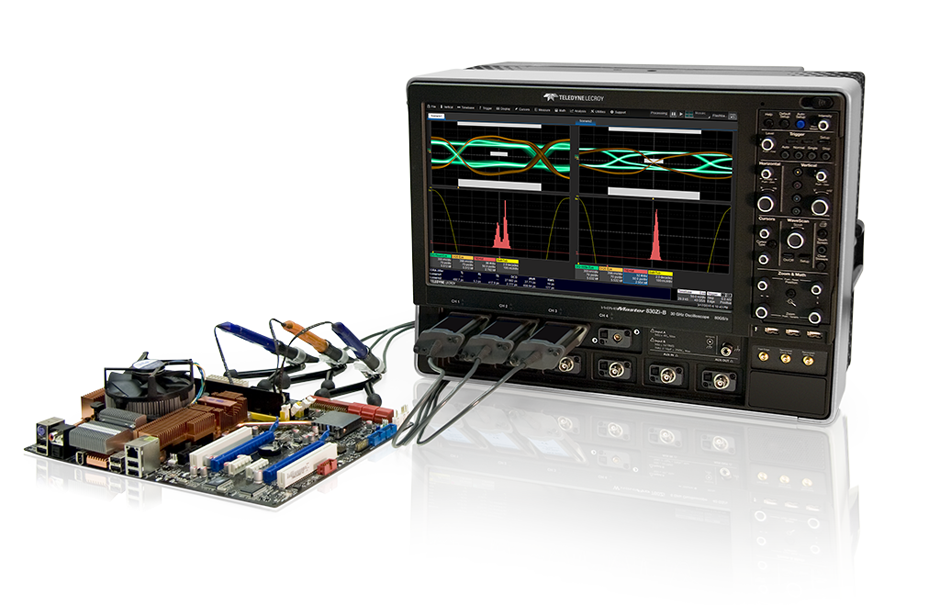

卓越的性能

凭借高达 20 GHz 的带宽、80 GS/s 的采样率、极其稳定的时基和 14.1 Gb/s 的串行触发 WaveMaster 8 Zi-B 具有捕获当今高速信号的硬件性能。

颠覆性的易用性

WaveMaster 8Zi-B 是一款精密仪器，专为解决复杂问题而设计。 但是 MAUI 用户界面以及 WaveMaster 8Zi-B 的 15.3 英寸高分辨率触摸屏使高级分析易于设置和使用。 平面菜单结构将最常用的工具放在最容易触及的地方。 复杂的多网格显示易于配置。 垂直、水平和采集设置更改不会影响波形显示。

为解决问题而生

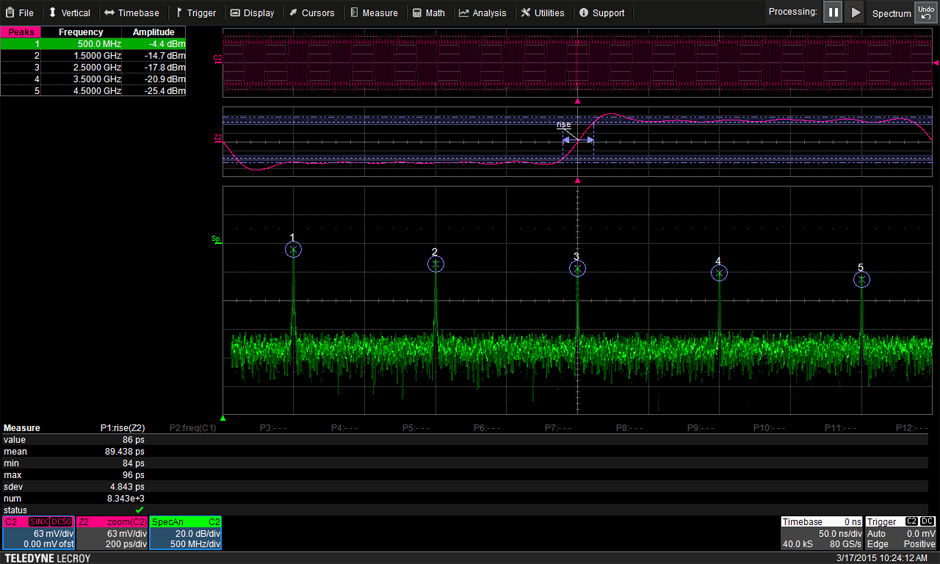

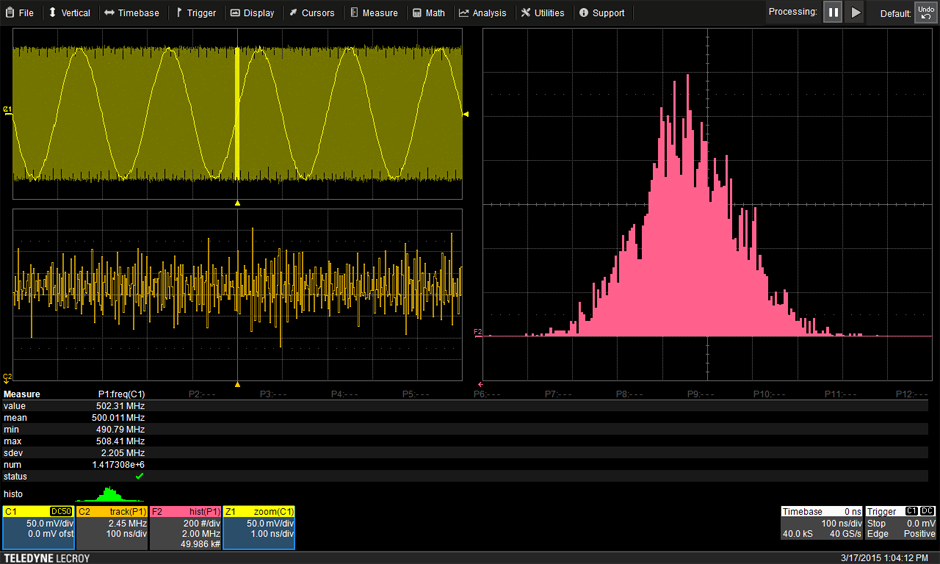

MAUI 提供了所有示波器用户界面中最紧密集成的工具集。 跨采集跟踪测量参数，在更长的时间尺度上趋势它们的变化，或使用直方图可视化和测量它们的分布。 将多个测量和数学函数链接在一起，为您的应用程序轻松创建自定义分析功能。 将 MATLAB 等第三方编程环境直接集成到示波器的处理流中，以实现更多定制。

简单易用的调试和验证

将问题与其根本原因联系起来通常需要查看多个域中的信号。 这 WaveMaster 8Zi-B 允许您将多种分析类型组合成一个单一的相关显示：模拟信号、协议解码、眼图、测量参数和其他相关信息并排实时显示。

针对串行数据分析优化的配置

SDA 8 Zi-B 型号经过专门配置，可处理当今最具挑战性的串行数据应用。 除了将标准内存深度加倍外， SDA 8 Zi-B SDAIII 核心工具集作为标准配备，可为 NRZ 信号提供紧密集成且全面的眼图和抖动分析。

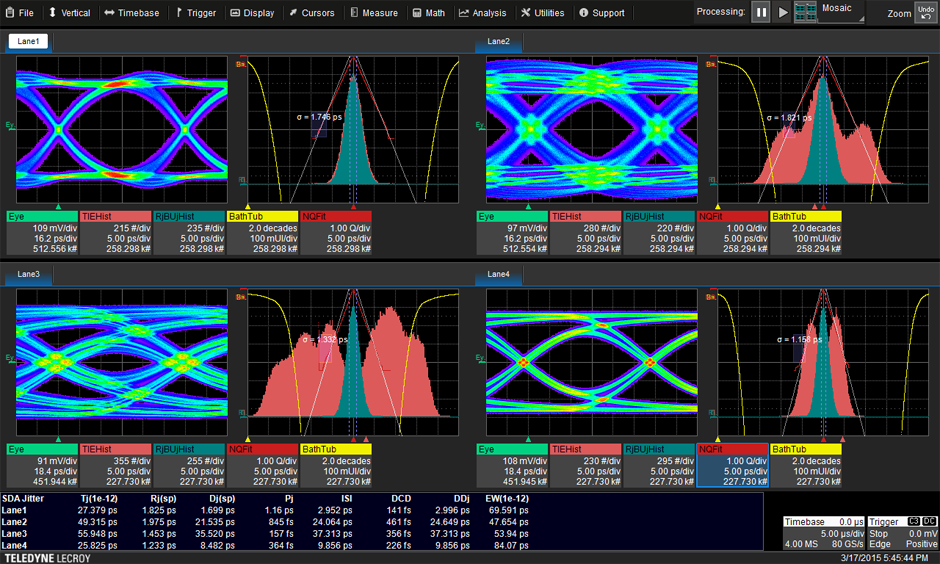

SDAIII 工具集

Teledyne LeCroy SDAIII-CompleteLinQ 串行数据分析产品包含多通道眼图和抖动分析、LaneScape™ 比较模式、垂直噪声测量和串扰分析工具。 这些功能提供了对多通道或单通道串行数据系统行为的最深入了解。

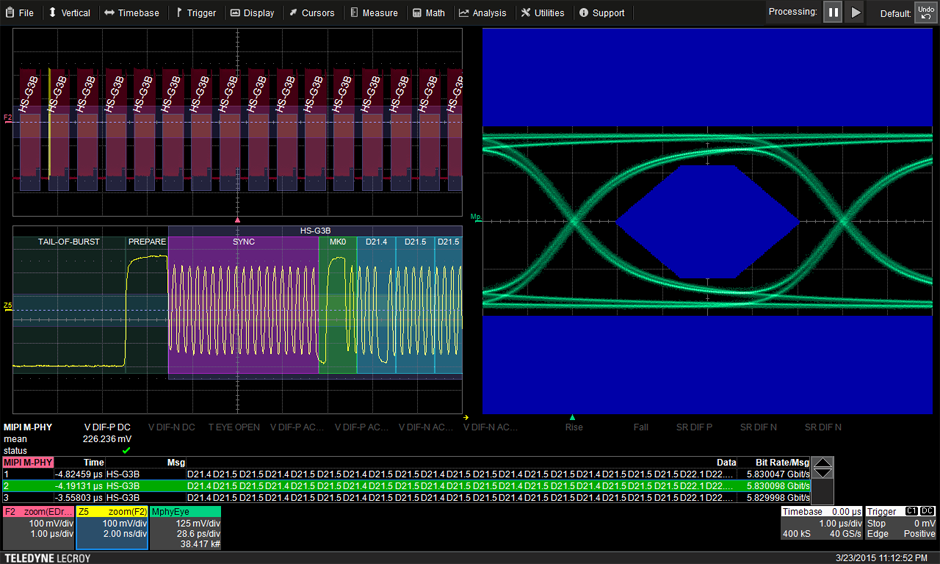

从比特级解码到协议层

解码器可用于 20 多种低速和高速串行数据总线。 这些完全集成的分析工具使用相应的解码数据对采集的模拟波形进行注释，并提供全面的、可导出的解码表。

对于许多标准，ProtoSync 允许从更高的协议堆栈查看，将物理层波形链接到完整的事务和协议层分析。

自动化一致性测试

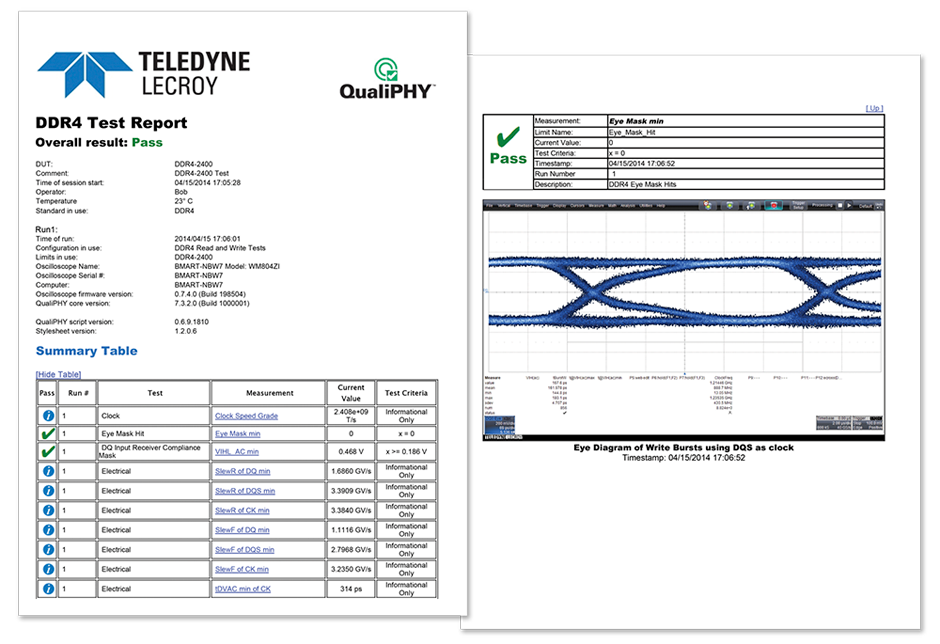

Teledyne LeCroy 的 QualiPHY 软件可以轻松执行自动化一致性测试，并针对各种串行标准生成全面的测试报告，包括：

  • PCI Express（1.0、2.0、3.0）
  • USB1、USB2、USB 3.0、USB 3.1
  • DDR2、DDR3、DDR4、DDR5、LPDDR2、LPDDR3、LPDDR4、LPDDR4X
  • SAS2、SAS3、SATA
  • MIPI D-PHY、MIPI M-PHY
  • 10/100/100 BASE-T、10GBASE-T、10GBASE-KR、SFI
  • HDMI 1.4、HDMI 2.0、显示端口 1.2
  • MOST50、MOST150、BroadR-Reach



主要技术指标
带宽 4 GHz - 20GHz
最大采样率 80 GS/s 采样率
分辨率 8位
输入通道 4
内存 32 Mpts – 512天内 Mpts
最大内存 512 Mpts


混合信号解决方案

HDA125-09-LBUS
12.5 GS/s 高速数字分析仪，带 9 通道 QuickLink 引线组和 LBUS 连接
HDA125-18-LBUS
12.5 GS/s 高速数字分析仪，带 18 通道 QuickLink 引线组和 LBUS 连接
MS-500-36
250 MHz,36 通道,1 GS/s,25 Mpts/通道（500MHz，18通道，2 GS/s，50 Mpts/ch 交错）混合信号选项

内存选项

WM8Zi-M-64
64 Mpt/Ch（4 通道操作）内存选项 WaveMaster 8 子阿。
WM8Zi-L-128
128 Mpt/Ch（4 通道操作）内存选项 WaveMaster 8 子阿。 包括。 32 GB CPU 内存标准。
WM8Zi-VL-256
256 Mpt/Ch（4 通道操作）内存选项 WaveMaster 8 子阿。 包括。 32 GB CPU 内存标准。
DDA8Zi-M-64
DDA 64 Zi-A 的 4 Mpt/Ch（8 通道操作）内存选项。
SDA8Zi-L-128
SDA 128 Zi-A 的 4 Mpt/Ch（8 通道操作）内存选项。 包括。 32 GB CPU RAM 标准。
SDA8Zi-VL-256
SDA 256 Zi-A 的 4 Mpt/Ch（8 通道操作）内存选项。 包括。 32 GB CPU RAM 标准。
DDA8ZI-VL-256
DDA 256 Zi-A 的 4 Mpt/Ch（8 通道操作）内存选项。 包括。 16 GB CPU RAM 标准。

采样率选项

WM8Zi-2X80GS
80 GS/s 的 2ch 采样率选项 WaveMaster/SDA/DDA 8 Zi 和 8Zi-A（不适用于 820Zi、825Zi/Zi-A、830Zi/Zi-A、9x30Zi-A、845Zi-A 或 9x45Zi-A）。 包括两个带存储盒的独立外部交错设备。

远程控制/网络选项

USB2转GPIB
外部 USB 2.0 转 GPIB IEEE 488.2 适配器

功率分析软件

WM8Zi-PWR
WM 8 Zi 的功率分析选项

串行触发和解码

WM8Zi-1000BASE-T1 TDMP
1000Base-T1 触发、解码、测量/图形和物理层选项 WaveMaster/SDA 8 字/-A/-B
WM8Zi-100BASE-T1 TDMP
100Base-T1 触发、解码、测量/图形和物理层选项 WaveMaster/SDA 8 字/-A/-B
wm8zi-100Base-T1bus TD
100Base-T1 触发和解码选项 WaveMaster/SDA 8 字/-A/-B
wm8zi-USB4总线DME
USB4 和 TBT4 解码、测量/图形和眼图测量选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8Zi-1553 TD
MIL-STD-1553 触发和解码选项 WaveMaster/SDA/DDA 8 Zi/-A/-B 和 8Zi-A 示波器和分析仪
WM8ZI-1553 TDME
MIL-STD-1553 触发、解码、测量/图形和眼图选项。 为了 WaveMaster/SDA/DDA 8 字/-A/-B
WM8Zi-64b66b D
64b66b 解码选项
WM8Zi-10BASE-T1S TDME
10Base-T1S 触发、解码、测量/图形和眼图选项 WaveMaster 8字
wm8zi-USB4某人TDMP
USB4/TBT4 SB 触发、解码、测量/图形和 PHY 测量。选项用于 WaveMaster/SDA/DDA 8 字/-A/-B
WM8子-6GBIT-80B-SYMBOL-TD
80 位 NRZ、8b/10b 和 64b/66b 6.5 Gbps 串行触发选项 WaveMaster 8 Zi-A 和 DDA 8 Zi-A
WM8Zi-10BASE-T1S TD
10Base-T1S 触发和解码选项 WaveMaster/SDA/DDA 8 字/-A/-B
wm8zi-USB4SB TD
USB4 和 Thunderbolt 边带触发和解码选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8Zi-8B10B D
8b10b 解码选项 WaveMaster/SDA/DDA 8Zi 和 8Zi-A 示波器和分析仪
wm8zi-ARINC429BUS DME SYMBOLIC
ARINC 429 总线符号解码、测量/图形和眼图选项。 用于 WM/SDA/DDA 8 Zi/-A/-B
wm8zi-ARINC429bus DSymbolic
ARINC 429 总线符号解码选项 WaveMaster/SDA/DDA 8 字/-A/-B
wm8zi-AudioBus TD
AudioBus 触发和解码 WaveMaster/SDA/DDA 8Zi 和 8Zi-A 示波器和分析仪
wm8zi-AudioBus TDG
AudioBus 触发、解码和图形 WaveMaster/SDA/DDA 8Zi 和 8Zi-A 示波器和分析仪
WM8ZI-CAN FDBUS TD
CAN 和 CAN FD 触发和解码选项 WaveMaster/SDA/DDA 8 Zi/-A/-B 示波器
wm8zi-CAN FDBUS TDME SYMBOLIC
CAN/CAN FD 符号触发、解码、测量/图形和眼图选项。 用于 WM/SDA/DDA 8 Zi/-A/-B
WM8Zi-CPHYBUS D
C-PHY (DSI-2/CSI-2) 解码选项。 为了 WaveMaster/SDA/DDA 8Zi/-A/-B
WM8Zi-CPHYBUS DMP
C-PHY (DSI-2/CSI-2) 解码、测量/图形和物理层选项。 为了 WaveMaster/SDA/DDA 8Zi/-A/-B
WM8子-DigRF3Gbus D
DigRF 3G 总线解码选项 WaveMaster 8字
WM8子-DigRFV4bus D
DigRF V4 总线解码选项 WaveMaster 8Zi系列
WM8ZI-DPAUX D
DisplayPort AUX 解码选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8ZI-DPAUX DMP
DisplayPort AUX 解码、测量/图形和物理层选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8子-DPHYbus D
D-PHY 总线解码选项 WaveMaster 8字
WM8子-DPHYbus DP
MIPI D-PHY CSI-2、DSI 总线解码和物理层测试选项 WaveMaster 8Zi系列
WM8ZI-EMB TD
捆绑包：包括用于 WM/SDA/DDA 2 Zi/-A/-B 的 I232C、SPI、UART-RS8 触发和解码选项
WM8ZI-EMB TDME
捆绑：包括。 I2C、SPI、UART-RS232 触发、解码、测量/图形和眼图选项。 8 字/-A/-B
WM8ZI-EMB TDME
捆绑：包括。 I2C、SPI、UART-RS232 触发、解码、测量/图形和眼图选项。 8 字/-A/-B
WM8子-ENET10Gbus D
ENET 10G 解码选项
WM8子-ENETbus D
ENET 总线解码选项 WaveMaster 8字
WM8子-FCbus D
FibreChannel 解码注释选项 WaveMaster 8Zi系列
wm8zi-FlexRayBus TD
FlexRay 触发和解码选项 WaveMaster/SDA/DDA 8 Zi/-A/-B 和分析仪
wm8zi-FLEXRAYBUS TDMP
FlexRay 触发、解码、测量/图形和物理层选项 WaveMaster/SDA/DDA 8 字/-A/-B
wm8zi-I2Cbus TD
I2C 触发和解码选项 WaveMaster/SDA/DDA 8 Zi/-A/-B 示波器和分析仪
wm8zi-I2CBUS TDME
I2C 触发、解码、测量/图形和眼图选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8ZI-I3CBUS D
I3C 解码选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8ZI-I3CBUS DME
I3C 解码、测量/图形和眼图选项 WaveMaster/SDA/DDA 8 字/-A/-B
wm8zi-LINbus TD
LIN 触发和解码选项 WaveMaster/SDA/DDA 8 Zi/-A/-B 示波器和分析仪
wm8zi-LINBUS TDME
LIN 触发、解码、测量/图形和眼图选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8子-Manchesterbus D
曼彻斯特总线解码选项 WaveMaster 8字
WM8子-MDIObus D
MDIO 解码 WaveMaster/SDA/DDA 8Zi/Zi-A/Zi-B系列
WM8子-MPHYbus D
MIPI M-PHY 总线解码选项 WaveMaster 8Zi系列
WM8子-MPHYbus DP
MIPI M-PHY 总线解码和物理层测试选项 WaveMaster 8Zi系列
WM8ZI-MSO-EMB TDME
捆绑包：MS-500-36，带 I2C、SPI、UART-RS232 触发、解码、测量/图形和 EyeDiag 选择 8 Zi/-A/-B
WM8ZI-MSO-EMB TDME
捆绑包：MS-500-36，带 I2C、SPI、UART-RS232 触发、解码、测量/图形和 EyeDiag 选择 8 Zi/-A/-B
WM8子-PCIEbus D
PCI Express 协议链路层解码注解 WaveMaster/SDA/DDA 8Zi 和 8Zi-A 示波器和分析仪
WM8子-ProtoSync
解码注释和协议分析器软件同步选项 WaveMaster 8Zi/Zi-A
WM8子-ProtoSync-BT
解码注释和协议分析器+Bit Tracer 软件同步选项 WaveMaster 8Zi/Zi-A
WM8子-SASbus D
SAS 解码注释选项 WaveMaster 8Zi系列
WM8子-SATAbus D
SATA 解码选项 WaveMaster 8Zi 支持 SATA Gen 1、2 和 3。
WM8ZI-SENTbus D
SENT 总线解码选项 WaveMaster 8字
WM8子-SpaceWirebus D
SpaceWire 解码选项 WaveMaster 8Zi系列
wm8zi-SPIbus TD
SPI 触发和解码选项 WaveMaster/SDA/DDA 8 Zi/-A/-B 示波器和分析仪
wm8zi-SPIBUS TDME
SPI 触发、解码、测量/图形和眼图选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8子-SPMIbus D
SPMI 解码 WaveMaster/SDA/DDA 8Zi/Zi-A/Zi-B系列
wm8zi-UART-RS232bus TD
UART-RS232 触发和解码选项 WaveMaster/SDA/DDA 8 Zi/-A/-B 示波器和分析仪
wm8zi-UART-RS232BUS TDME
UART-RS232 触发、解码、测量/图形和眼图选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8ZI-UNIPRObus D
MIPI UniPro 协议解码器软件选项
WM8子-USB2-HSICbus D
USB 2.0 HSIC 解码选项
WM8子-USB2bus D
USB 2.0 解码选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8ZI-USB2BUS DME
USB 2.0 解码、测量/图形和眼图选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8ZI-USB32BUS D
USB 3.2 解码为 WaveMaster/SDA/DDA 8 字/-A/-B
WM8ZI-USBPD TD
USB-PD 触发和解码选项 WaveMaster/SDA/DDA 8 字/-A/-B
WM8ZI-USBPD TDMP
USB-PD 触发、解码、测量/图形和物理层选项。 为了 WaveMaster/SDA/DDA 8 字/-A/-B

抖动分析软件

WM8Zi-JITKIT
时钟、时钟数据抖动分析和时间、统计、频谱和抖动叠加视图

数字滤波软件

WM8Zi-DFP2
数字滤波器软件包 WaveMaster 8字系列

串行数据一致性

wm8zi-AUTO-ENET-TOOLKIT
100Base-T1 和 1000Base-T1 调试工具包 WaveMaster 8天
wm8zi-DDR2-TOOLKIT
DDR 2 和 LPDDR 2 调试工具包 WaveMaster 8Zi示波器
wm8zi-DDR3-TOOLKIT
DDR 3/2 和 LPDDR 3/2 调试工具包 WaveMaster 8Zi示波器
wm8zi-DDR4-TOOLKIT
DDR2/3/4 和 LPDDR2/3/4/4X 调试工具包 WaveMaster 8Zi示波器
WM8ZI-DDR5-TOOLKIT
内存条 2/3/4/5 和 LPDDR 2/3/4/4X 调试工具包 WaveMaster 8Zi示波器
WM8Zi-ET-PMT
电气电信脉冲模板测试包 WaveMaster 8字系列
QPHY-1000Base-T1
QualiPHY 启用 1000Base-T1（汽车以太网）一致性软件选项
QPHY-100Base-T1
QualiPHY 启用 100Base-T1（汽车以太网）一致性软件选项
QPHY-10Base-T1L
支持 QualiPHY 的 10Base-T1L（工业以太网）一致性软件选项
QPHY-10Base-T1S
QualiPHY 启用 10Base-T1S（汽车以太网）一致性软件选项
QPHY-10GBase-KR
启用 QualiPHY 的 10GBase-KR 合规性软件选项
QPHY-10GBASE-T
启用 QualiPHY 的 10GBASE-T 发射机和回波损耗一致性测试软件选项
QPHY-56G-PAM4
启用 QualiPHY 的 56G PAM4 一致性软件选项
QPHY-DDR2
QualiPHY 启用 DDR2 一致性软件选项
QPHY-DDR3
支持 QualiPHY 的 DDR3、DDR3L 和 LPDDR3 一致性软件选项
QPHY-DDR4
QualiPHY 启用 DDR4 和 LPDDR4 一致性软件选项
QPHY-DP14-SOURCE
启用 QualiPHY 的 DisplayPort 1.4 源一致性软件选项
QPHY-DP20-SINK
启用 QualiPHY 的 DisplayPort 2.0 接收器一致性软件选项
QPHY-DP20-SOURCE
启用 QualiPHY 的 DisplayPort 2.0 源一致性软件选项（包括 QPHY-DP14-SOURCE）
QPHY-eDP
启用 QualiPHY 的嵌入式 DisplayPort 一致性软件选项
QPHY-ENET
QualiPHY 启用以太网 10/100/1000BT 一致性软件选项
QPHY-HDMI2
QualiPHY 启用 HDMI 2.0/1.4b TMDS 一致性软件选项
QPHY-HDMI21
QualiPHY 启用 HDMI 2.1 FRL 和 TMDS 合规性软件选项
QPHY-LPDDR2
启用 QualiPHY 的 LPDDR2 一致性软件选项
QPHY-MIPI-CPHY
QualiPHY 启用 MIPI C-PHY 一致性软件选项（包括 C-PHY DMP）
QPHY-MIPI-DPHY
QualiPHY 启用 MIPI DPHY 一致性软件选项
QPHY-MIPI-MPHY
QualiPHY 启用 MIPI M-PHY 一致性软件选项
QPHY-MOST150
QualiPHY MOST150 oPHY 和 cPHY 一致性软件选项。 需要选项 DFP2 和 SDM 或 SDA3
QPHY-MOST50
QualiPHY 启用 MOST50 ePHY 一致性软件选项。 需要选项 DFP2 和 SDM 或 SDA3
QPHY-MultiGBase-T1
QualiPHY 启用 MultiGBase-T1（汽车以太网）一致性软件选项
QPHY-PCIe
QualiPHY 启用 PCIe Gen1 和 Gen2 合规性软件选项
QPHY-PCIE3-TX-RX
QualiPHY 启用 PCI Express 3.0 发送器和接收器一致性测试
QPHY-SAS2
启用 QualiPHY 的 SAS2（1.5 Gb/s、3.0 Gb/s 和 6.0 Gb/s）一致性软件选项
QPHY-SAS3
启用 QualiPHY 的 SAS3（1.5 Gb/s、3.0 Gb/s、6.0 Gb/s 和 12.0 Gb/s）一致性软件选项
QPHY-SATA-TSG-RSG
QualiPHY 启用 SATA（PHY、TSG、RSG 和 OOB）一致性软件选项
QPHY-SFI
QualiPHY 启用 SFI 一致性软件选项
QPHY-USB
QualiPHY 启用 USB 2.0 一致性软件选项
QPHY-USB3.2-Tx-Rx
启用 QualiPHY USB 3.2 合规性 Tx-Rx 软件选项
QPHY-USB4-TX-RX
启用 QualiPHY USB4 和 Thunderbolt 发射器和接收器一致性软件选项

串行数据分析

WM8ZI-SDAX-USB4-TBT
SDA 专家技术框架 USB4 和 Thunderbolt 3
WM8ZI-SDAX-完整
Bundle - 多通道 SDA 专家框架，包括。 眼图、抖动、噪声、Xtalk 测量和 VirtualProbe
WM8ZI-SDAX-PCIE-NRZ
PCIe NRZ 的 SDA 专家技术框架
WM8ZI-SDAX-USB32
SDA 专家技术框架 USB3.2
WM8ZI-SDAX-DP
DisplayPort 的 SDA 专家技术框架
WM8Zi-SDAIII-PAMx
PAMx 串行数据分析、眼图、抖动和噪声测量 WaveMaster 8字系列
SDA8Zi-CompleteLinQ
捆绑包 - 多通道 SDA LinQ Framewk，包括。 眼图、抖动、噪声、Xtalk Meas、w/EyeDrII & VirtualProbe
WM8Zi-CBL-去嵌入
电缆去嵌入选项 WaveMaster 8 Zi 系列示波器、串行数据分析仪和磁盘驱动程序分析仪
WM8ZI-SDAX-NRZ
NRZ 串行数据专家分析框架、眼图、抖动和噪声测量
WM8ZI-SDAX-PAM
PAM 串行数据专家分析框架、眼图、抖动和噪声测量
WM8Zi-EYEDRIII
信号完整性工具包 - 通道和夹具去嵌入/仿真、Tx/Rx 均衡
WM8Zi-EYEDRIII-VP
捆绑 - EyeDrII 和 VirtualProbe 工具包
WM8Zi-SDAIII
单通道串行数据分析框架、眼图和抖动测量
WM8Zi-SDAIII-CompleteLinQ
捆绑包 - 多通道 SDA LinQ Framewk，包括。 眼图、抖动、噪声、Xtalk Meas、w/EyeDrII & VirtualProbe
WM8Zi-SDM
串行数据掩码软件包 WaveMaster 8字系列
wm8zi-VIRTUALPROBE
高级去嵌入、仿真和虚拟探测工具包

其他软件选项

MAUI Studio Pro
MAUI Studio Pro 离线远程和 PC 分析软件许可证
WM8ZI-CROSSSYNC-PHY-PCIE
PCIe CrossSync PHY 协议分析器同步 WaveMaster 8天
WM8ZI-CROSSSYNC-PHY-USB
USB CrossSync PHY 协议分析器同步 WaveMaster 8天
WM8Zi-EMC
EMC 脉冲参数软件包 WaveMaster 8字系列
WM8ZI-光学-LINQ
相干光分析软件 WaveMaster 8字
wm8zi-SPECTRUM-1
频谱分析仪 WaveMaster 8 子 - 1 迹
wm8zi-SPECTRUM-PRO-2R
频谱分析仪 WaveMaster/SDA/DDA 8 Zi - 2 条轨迹 + 参考
WM8子-VECTORLINQ
VectorLinQ 矢量信号分析
WM8子-VECTORLINQ-ADV
VectorLinQ 高级矢量信号分析，包括 OFDM

其他

WM8子-RACK安装
用于转换的机架安装附件 WaveMaster、SDA 和 DDA 8 Zi 系列示波器到 8U 机架安装包
OC1024-A
带额外搁板和抽屉的仪器推车

数据存储软件

WM8Zi-AORM
先进的光学记录测量包 WaveMaster 8字系列
WM8Zi-DDA
磁盘驱动器分析器软件包 WaveMaster 8字系列
WM8Zi-DDM2
磁盘驱动器测量软件包 WaveMaster 8字系列

混合信号配件

MSO-DLS-18
16" 数字引线组，D0-D17
HDA-DLS-18QL
适用于 HDA18 的 125通道 QuickLink 引线组
HDA-DLS-09QL
适用于 HDA9 的 125通道 QuickLink 引线组

串行数据测试夹具

TF-AUTO-ENET
用于 100Base-T1 和 1000Base-T1 调试的汽车以太网分线测试夹具
TF-AUTO-ENET-SMA
用于 TF-AUTO-ENET 的 SMA 连接器板 4 包
TF-自动-HMTD
测试夹具 HMTD 连接器（阳头）至 SMA（阴头）
TF-AUTO-MATENET
测试夹具 MATEnet 连接器（阳头）至 SMA（阴头）
TF-AUTO-MINI50
测试夹具 Mini-50 连接器（阳头）至 SMA（阴头）
TF-ENET-B
10/100/1000BaseT 以太网测试夹具
TF-HDMI-3.3V-QUADPAK
HDMI 上拉终结器四包 - 与 Wilder-Tech HDMI-TPA-P 插头测试适配器一起使用
TF-MIPI-MPHY-DUALPAK
MIPI M-PHY 输入偏移适配器双包
TF-NBASE-T
TF-NBASE-T 支持 NBase-T 和 10GBase-T 一致性测试。 它将以太网电缆的 A、B、C 和 D 对分断至 SMA 连接器。 该套件包括用于添加干扰信号（用于 2GBase-T）的功率分配器 (2.5)、所需的 50 欧姆终端器 (6)、以太网电缆 (2)、SMA/SMA 电缆 (2) 和 SMA/BNC 电缆 (4)供测试用。
TF-SATA-C-Kit
SATA 一致性测试套件
TF-USB-B
USB 2.0 一致性测试夹具
TF-USB-C-HS
USB4 高速和边带测试挂片夹具
TF-USB-C-SB
USB4 边带测试片夹具
TF-USB3
SuperSpeed 和 SuperSpeedPlus USB 测试夹具

串行触发硬件

WM8Zi-14GBIT-80B-符号-TD
80 位 NRZ、8b/10b 和 64b/66b 14.1 Gbps 串行触发选项 WaveMaster 8 Zi-A 和 DDA 8 Zi-A

选项配件

MSO-DLS-36
16" 数字引线组，D18-D35

高压光纤光隔离探头

HVFO108
高压光纤隔离探头，150 MHz 带宽。 包括手提包。 需要衰减尖端（单独订购）。 包括1根1m 光纤电缆。
HVFO100-1X-TIP-U
HVFO10X +/-1V (1倍衰减) 通用探头附件
HVFO100-5X-TIP-U
HVFO10X +/-5V (5倍衰减) 通用探头附件
HVFO100-10X-TIP-U
HVFO10X +/-10V (10倍衰减) 通用探头附件
HVFO100-20X-TIP-U
HVFO10X +/-20V (20倍衰减) 通用探头附件
HVFO100-40X-TIP-U
HVFO10X +/-40V (40倍衰减) 通用探头附件

DH 系列差分探头 (8-30 GHz)

DH08-PL
带 ProLink 接口的 8 GHz 差分探头
DH13-PL
带 ProLink 接口的 13 GHz 差分探头
DH16-PL
带 ProLink 接口的 16 GHz 差分探头
DH20-PL
带 ProLink 接口的 20 GHz 差分探头
DH-SI-HS
DH系列高灵敏度焊接式探头，30 GHz带宽，2.0 Vpp量程。
DH-SI
DH系列焊接式探头，带有30 GHz带宽，3.5 Vpp范围。
DH-HTEMP
DH 系列高温焊接尖端，16 GHz 带宽，3.5 Vpp 范围
DH-QL
DH 系列 QuickLink 适配器，8 GHz 带宽
DH-QL-3SI
DH 系列 QuickLink 适配器套件，带 3 个 QL-SI 吸头
脱氢酶
DH 系列 PT 浏览器端头，16 GHz 带宽，3.5 Vpp 范围

探头适配器

TPA10
TekProbe 到 ProBus 探头适配器

有源电源探头

RP2060
电源/电压轨探头。 2 GHz 带宽、1.2 倍衰减、+/-60V 偏置、+/-800mV 包括一整套焊接引线和同轴电缆。 Browser tip 单独出售
RP4030
电源/电压轨探头。 4 GHz 带宽、1.2 倍衰减、+/-30V 偏移、+/-800mV 包括一整套焊接引线、同轴电缆和 PCB 安装座。 库存紧张
RP4060
电源/电压轨探头。 4 GHz 带宽、1.2 倍衰减、+/-60V 偏置、+/-800mV 包括一整套焊接引线和同轴电缆。 Browser tip 单独出售
RP4000-Browser
RP2060/RP4060 Browser Tip配件。 包括 0 欧姆 (1x)、450 欧姆 (10x) 和 950 欧姆 (20x) 尖端。
RP4000-MCX-LEAD-SI
数量 3 MCX 4 GHz 焊入式引线附件（除了随导轨探头提供的附件之外）18 厘米长

有源电压探头

ZS4000
4.0 GHz、0.6 pF、1 MOhm 有源电压探头
ZS2500
2.5 GHz、0.9 pF、1 MOhm 有源电压探头
ZS1000
1 GHz、0.9 pF、1 MOhm 有源电压探头
ZS1500
1.5 GHz、0.9 pF、1 MOhm 有源电压探头

电流探头

CP030B
30A、50 MHz 高灵敏度电流探头 - AC/DC、30 A rms、50 A 峰值脉冲、1.5 米电缆
CP030
30A，50 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，1.5 米电缆 库存紧张
CP030-3M
30 A，10 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，3 米电缆
CP030A
30A、50 MHz 高灵敏度电流探头 - AC/DC、30 A rms、50 A 峰值脉冲、1.5 米电缆 库存紧张
CP031
30A，100 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，1.5 米电缆
CP031A
30A、100 MHz 高灵敏度电流探头 - AC/DC、30 A rms、50 A 峰值脉冲、1.5 米电缆
CP150B
150 A，10 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲，2 米电缆
CP150
150 A，10 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲，2 米电缆 库存紧张
CP150-6M
150 A，5 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲，6 米电缆
CP500
500 A，2 MHz 电流探头 - AC/DC，500 A rms，700 A 峰值脉冲，6 米电缆
CA10
可编程电流传感器到 ProBus 适配器，用于与第三方电流传感器一起使用
DCS025
适用于 Teledyne LeCroy 电流探头的相差校正校准源

差分探头 (<= 1.5 GHz)

AP033
500 MHz 差分探头
ZD1000
1 GHz、1.0 pF 有源差分探头、±8 V
ZD1500
1.5 GHz、1.0 pF 有源差分探头、±8 V
ZD200
200 MHz、3.5 pF、1 MOhm 有源差分探头，±20 V 库存紧张
ZD500
500 MHz、1.0 pF 有源差分探头、±8 V

差分探头 (4-6 GHz)

D410-A-PB2
4 GHz ProBus2 差分探头，带 Dx10-SI 焊接尖端（1 个）、Dx10-QC 快速连接（1 个）和 Dx10-SP 方形引脚（1 个）
DX10-PT
替换 Dx10-PT 喷嘴及数量。 4 个弹簧针尖端和数量。 2 个插座
D420-A-PB2
4 GHz ProBus2 差分探头，带 Dx20-SI 焊接尖端（1 个）、Dx20-QC 快速连接（1 个）和 Dx20-SP 方形引脚（1 个）
D610-A-PL
6 GHz ProLink 差分探头，带 Dx10-SI 焊接尖端（1 个）、Dx10-QC 快速连接（1 个）和 Dx10-SP 方形针（1 个）
D620-A-PL
6 GHz ProLink 差分探头，带 Dx20-SI 焊接尖端（1 个）、Dx20-QC 快速连接（1 个）和 Dx20-SP 方形针（1 个）
D400A-AT-PB2
4 GHz 可调式 ProBus2 差分探头
D600A-AT-PL
带可调节探头的6 GHz ProLink差分探头
DX10-SP
D410/D610 替换方针引线套件
Dx10-QC
D410/D610 的替换快速连接引线组
DX20-SP
D420/D620 替换方针引线套件
Dx20-QC
D420/D620 的替换快速连接引线组
DX20-PT
替换 Dx20-PT 喷嘴及数量。 4 个弹簧针尖端和数量。 2 个插座
Dx10-PT-KIT
WaveLink Dx10-PT可调位置器针头套件。包括具有机械互联的XYZ位置器组件、粘合剂套件、连接指南、手持探针和更换针头（4个）/插座（2个）。
LPA-PBUS2
ProLink 到 ProBus2 适配器
Dx20-PT-KIT
WaveLink Dx20-PT调节位置器套件。包括具有机械互连的XYZ位置器组件，粘合剂套件，连接指南，手持探针和替换引脚（4个）/插座（2个）。
Dx10-HiTemp
WaveLink温度扩展电缆，适用于Dx10。包括1套匹配的30英寸高温电缆，1个焊接头引线组。
Dx20-HiTemp
WaveLink温度扩展电缆，适用于Dx20。包括1套匹配的30英寸高温电缆，1个焊接头引线组。
DX10-QL-3SI
与 Dx10 放大器一起使用的 QuickLink 焊接入门包
DX20-QL-3SI
与 Dx20 放大器一起使用的 QuickLink 焊接入门包
D410-A-CCNIST
D410-A 的 NIST 校准，包括测试数据。
D420-A-CCNIST
D420-A 的 NIST 校准，包括测试数据。
D610-A-CCNIST
D610-A 的 NIST 校准，包括测试数据。
D620-A-CCNIST
D620-A 的 NIST 校准，包括测试数据。
DX10-SI
用于 D410/D610 的替换焊尖引线组
DX20-SI
用于 D420/D620 的替换焊尖引线组

差分探头 (13-25 GHz)

LPA-2.92
ProLink 至 2.92mm 适配器，带探头电源和通信直通

高压差分探头

HVD3102A
1kV、25 MHz 高压差分探头，带自动归零功能
HVD3102A-NOACC
1kV、25 MHz 高压差分探头，不带尖端附件和自动归零断开。
HVD3106A
1kV、120 MHz 高压差分探头，带自动归零功能
HVD3106A-NOACC
1kV、120 MHz 高压差分探头，不带尖端附件和自动归零断开。
HVD3106A-6M
1kV、80 MHz 高压差分探头，带 6m 电缆和自动归零断开
HVD3206A
2kV、120 MHz 高压差分探头，带自动归零功能
HVD3206A-6M
2kV、80 MHz 高压差分探头，带 6m 电缆和自动归零断开
肝病毒D3220
2kV、400 MHz 高压差分探头
HVD3605A
6kV、100 MHz 高压差分探头，带自动归零功能
AP031
700 V、25 MHz 高压差分探头 (÷10, ÷100) 库存紧张

高压探头

HVP120
6kV 高压无源探头，400 MHz
PPE6KV-A
6kV 高压无源探头，500 MHz

无源探头

PP021-1
500 MHz 无源探头，2.5mm，10:1，10 MOhm
PP025-1
500 MHz 无源探头，5mm，10:1，10 MOhm

探头零件和套件

LPA-KA
Pro-Link 到 K/2.92mm 适配器
LPA-SMA-A
Pro-Link 到 SMA 适配器，新型
OE695G-REFCAL
OE695G 参考校准 (1ch)
Dx10-SI-HiTEMP
用于 D410/D610 和温度延长电缆的替换焊头引线组
Dx20-SI-HiTEMP
与 D420/620 和温度延长电缆一起使用的替换焊尖引线组
Dx10-HiTEMP
WaveLink温度扩展电缆，适用于Dx10。包括1套匹配的30英寸高温电缆，1个焊接头引线组。
Dx20-HiTEMP
WaveLink温度扩展电缆，适用于Dx20。包括1套匹配的30英寸高温电缆，1个焊接头引线组。
Dx10-Cable-HiTemp
该产品是用于Dx30 HiTemp焊咀引线组的 10" 匹配线缆的替换件。
Dx20-Cable-HiTemp
该产品是用于Dx30 HiTemp焊咀引线组的 20" 匹配线缆的替换件。

传输线探头

PP066
7.5 GHz 低电容无源探头，500/1K 欧姆

60 V 共模探头

DL02-HCM
250 MHz 60 V 共模差分探头。包括标准的引线和尖端。
DL05-HCM
500 MHz 60 V 共模差分探头。包括标准的引线和尖端。
DL10-HCM
1 GHz 60 V 共模差分探头, 包括标准的引线和尖端。
DL-HCM-HiTemp
DL-HCM系列高温焊入式探头，30 MHz带宽，1米长度。
DL-HCM-Acc-Kit
DL-HCM 系列附件套件，带有探头支架、2 个微型 IC 前端 和 Y 型香蕉适配器
了解更多
