主要特性
-
用于 IEEE802.3-2018 NBASE-T 一致性测试的自动化且易于使用的解决方案
-
完整的物理层测试包，包括所需的测试夹具、耦合器和电缆
-
支持所有 PMA 发射机测试
-
线性测试无需额外的频谱分析仪
-
支持将 MDI 回波损耗结果添加到报告中

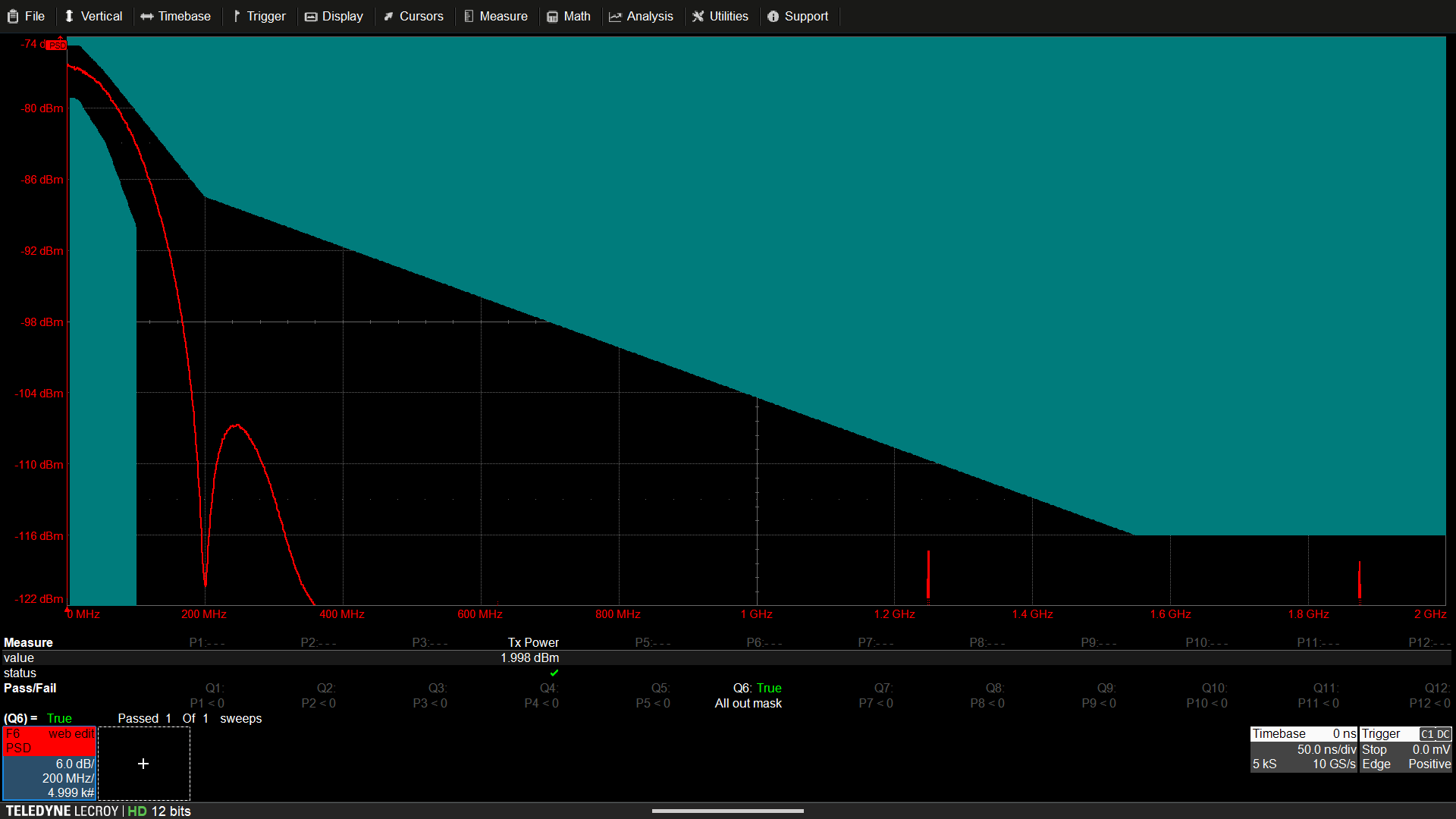

完整的电气一致性测试
QPHY-NBASE-T 与 TF-NBASE-T 一起支持直接 SMA 布线的信号采集，从而减少噪声和测量误差。 由于所有测量均使用示波器进行，无需额外的频谱分析仪，因此测量工作量显着减少。
自动化一致性测试

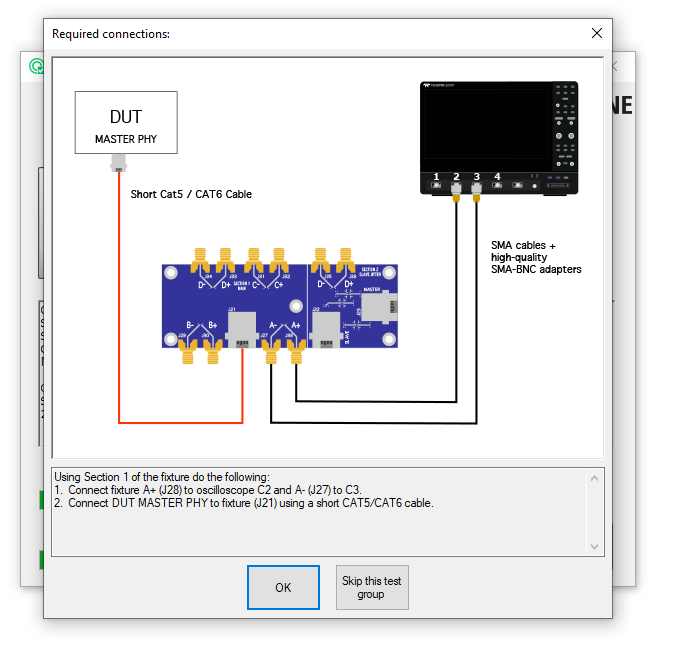

QPHY-NBASE-T 使用 QualiPHY 自动一致性测试软件来操作示波器和干扰发生器。 QualiPHY 测试脚本提供连接图并确保正确设置。 QualiPHY 使仪器自动化并提供全面的结果报告（包括屏幕截图）。

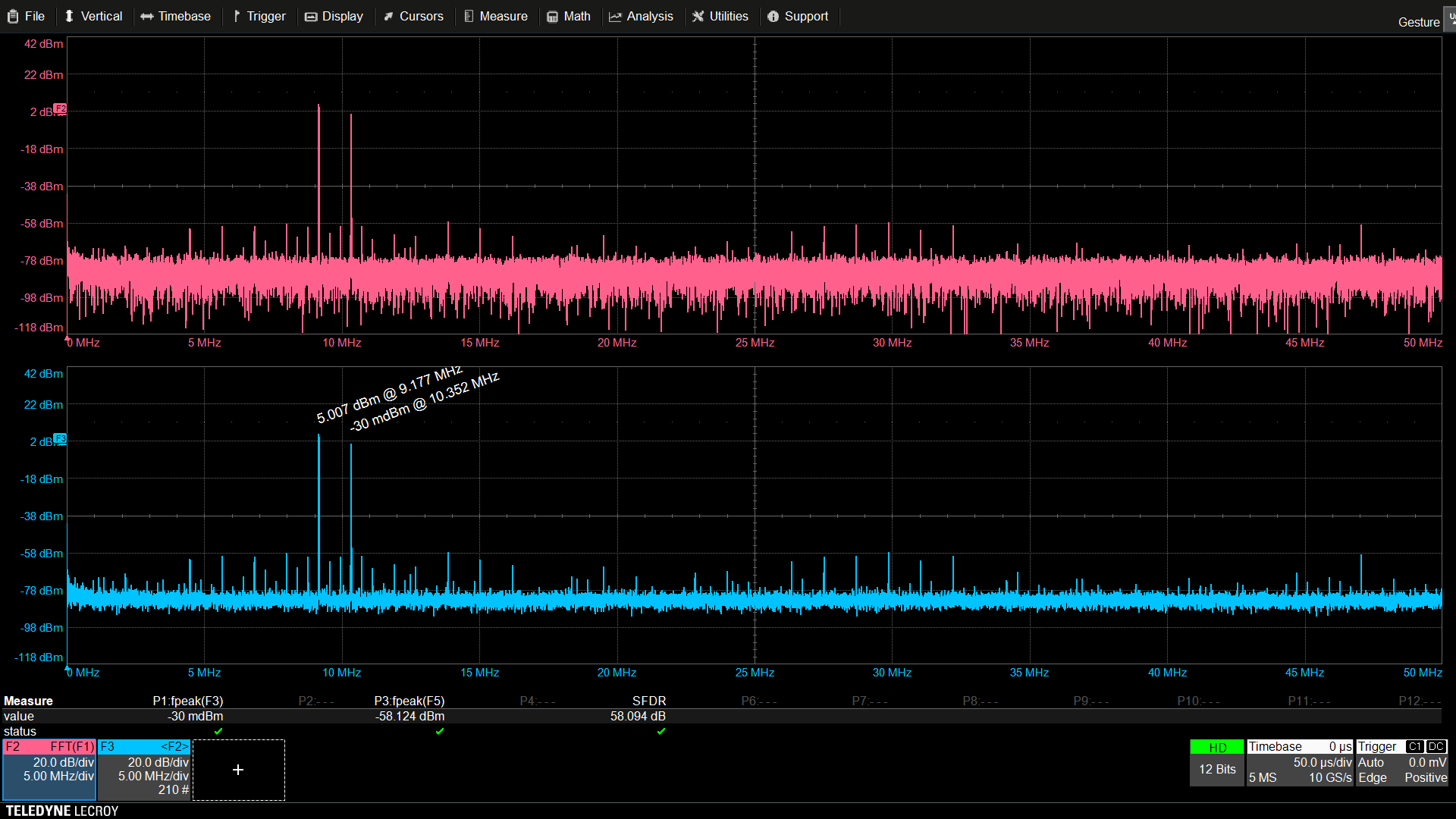

利用 HDO4096 技术的力量
Teledyne LeCroy 的高分辨率 12-bit 示波器采用独特的 HD4096 技术来提供卓越且不受影响的测量性能。 HDO4096 技术专为高动态范围测量而设计，为执行 NBase-T 发射机线性度测试提供理想的解决方案。
全面且易于阅读的测试报告
通常需要对测量结果进行汇总并制成表格，以快速验证规格。 这些信息与仪器和信号采集/测试条件设置一起形成完整的记录。 QPHY-NBASE-T 通过合并自动 HTML 报告生成引擎简化了此过程。 创建的测试报告包含每个单独测试结果的表格数值，包括通过/失败和规格限制列。 报告还可以保存为 PDF、HTML 或 XML。

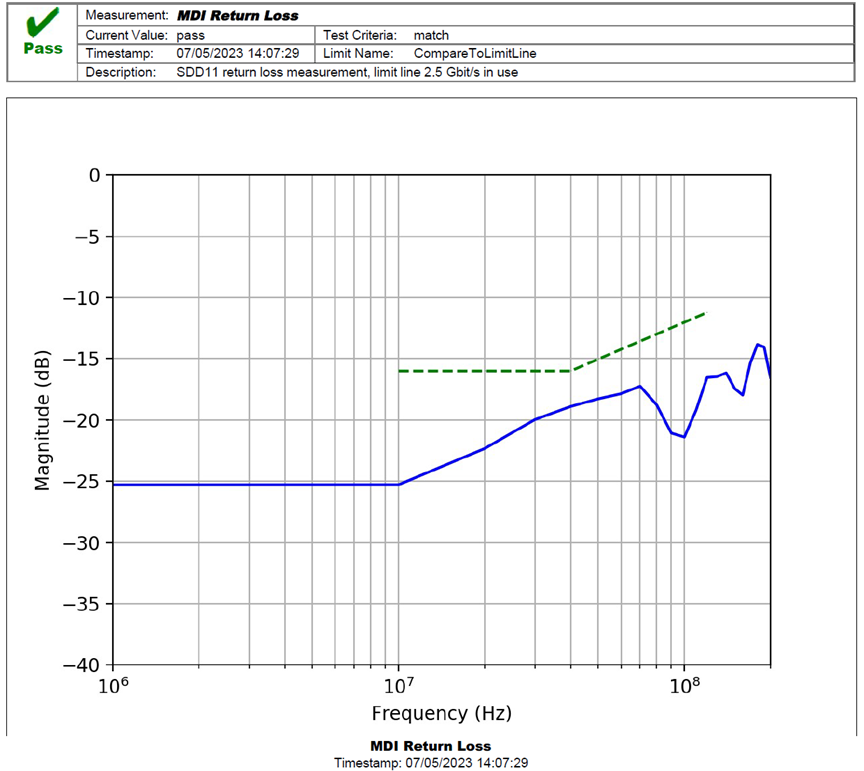

MDI回波损耗
为了完成报告，回波损耗测量结果来自 WavePulser40iX, T3SP15D 或任何其他 VNA 可以使用 S1p 或 S2p 文件的导入功能添加。
完整的测试夹具
TF-NBASE-T 支持 NBase-T 和 10GBase-T 测试。 它将以太网电缆的 A、B、C 和 D 对分断至 SMA 连接器。 该套件包括用于添加干扰信号（用于 2GBase-T）的功率分配器 (2.5)、所需的 50 欧姆终端器 (6)、以太网电缆 (2)、SMA/SMA 电缆 (2) 和 SMA/BNC 电缆 (4)供测试用。
