USB-PD TDMP

• 最全面的基于示波器的 USB-PD 解决方案
• 支持 USB-PD 3.1 – EPR（扩展功率范围）和 SPR（标准功率范围）
• 全面的 USB-PD 触发解码供电对象 (PDO)
• USB-PD 协议与 V 的时间相关总线和我负荷测量_BUS 和我_加载 测量
• 自动测量 VBUS@PS_RDY
• BMC 眼图和物理层测量
• 时间关联 USB-PD 与 AUX 和 USB4-SBU 协议
• 直观，彩色显示叠加的解码
• 具有缩放和码型搜索功能的交互式协议表格
• 自动时序测量
• 使用波形图将串行数字数据提取为模拟值（串行 DAC）
• 带有故障位置的眼图

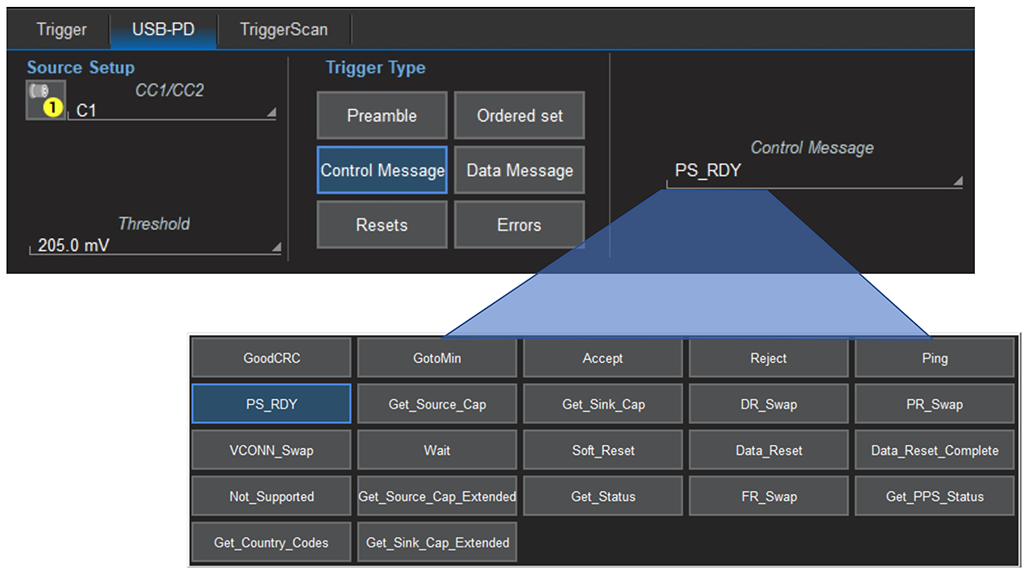

USB-PD 触发类型包括前置放大器、有序设置、控制消息、数据消息、复位和错误。提供一种捕获特定功率传输事件的方法。在Teledyne LeCroy Voyager USB-PD 一致性测试仪和 Mercury 边带分析仪中也发现了相同的触发类型，这使得USB-PD协议与设备之间的电子信号间很容易关联。

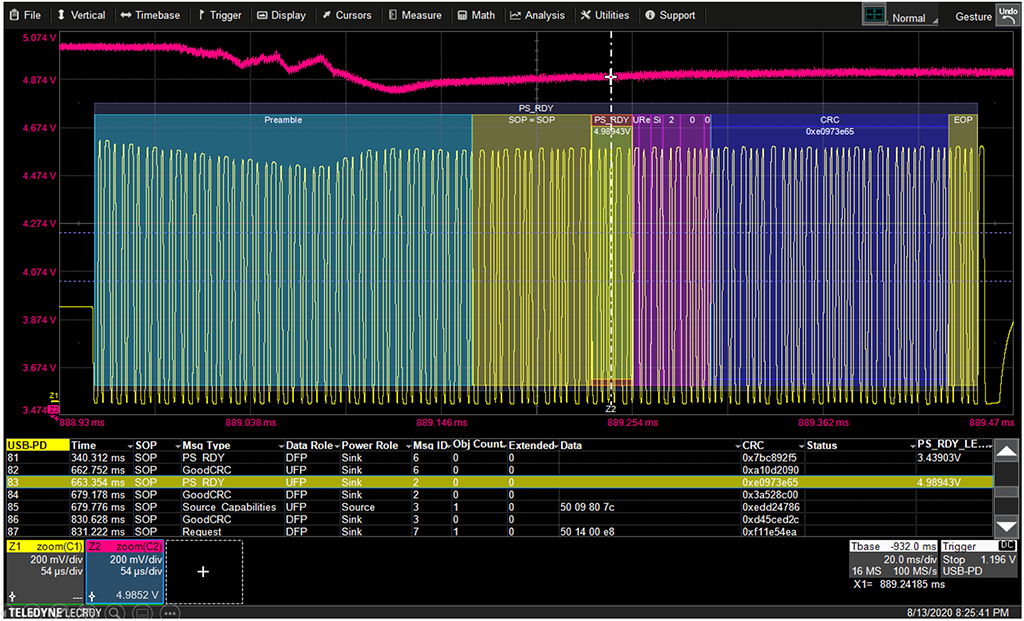

对每个协议的特定部分和整个消息帧使用彩色透明的叠加功能，便于理解您的串行数据信息。与其他解决方案不同，我们的解决方案将协议解码信息远离信号，直接在显示器上关联波形和协议解码。随着采集长度的扩大或缩短，解码叠加层将进行调整，以显示恰到好处的信息量

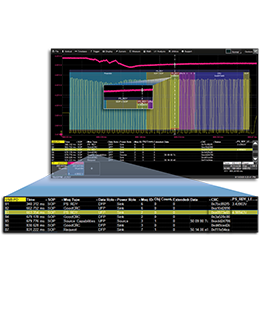

将示波器变成 USB-PD 协议分析仪，并以表格形式显示解码信息。 自定义表格以仅显示感兴趣的数据并触摸表格中的消息以自动缩放到它并将其显示在屏幕上。 导出表以供离线分析。 表中最多可同时显示四种不同的任何类型的解码信号。

USB-PD 触发、解码、测量/图形和物理层 (TDMP) 解决方案提供透明的颜色编码解码覆盖、协议表和搜索功能、测量/图形功能以及适用于 USB-PD 和其他 USB 的自动测量和图形工具Type-C 技术通过将 USB-PD 消息与其他 USB Type-C 信号（例如 DP-AUX 或 DP-AUX 或 USB4-SBU 边带。

对于系统启动和调试，USB-PD TDMP 选项添加了一套全面的 BMC Eye 电气一致性测试测量参数，使 USB-PD 协议问题能够在电气层面上追踪到其根本原因。针对每个数据包制作用于 USB-PD 的双相标记代码 (BMC) 的眼图和测量，并可在 USB-PD 负载条件下进行测试，以确保符合规范。
