QPHY-PCIE5-TX-RX

• PCIe 5.0 CEM 一致性测试：
  • 发射器预设
  • 发射机抖动
  • 发射机信号质量
  • 发射机链路均衡
  • 接收机测试校准
  • 接收机抖动容限
  • 接收器误码率
  • 接收器链路均衡
  • 锁相环带宽
  • 参考时钟
• 36 GHz 至 65 GHz 的示波器型号，支持 32 Gb/s 信号及更高速率
• 传输波形的自动收集和分析
• 集成眼图和抖动分析工具
• 用于 PCIe Gen5 接收器 BER 测试的全自动压力眼图校准
• 从 2.4 Gbit/s 到 32.1 Gbit/s 的高速 BERT
• 最多 10 个 Tap Emphasis 功能
• 12 dB CTLE 和时钟恢复功能
• LabMaster 10Zi-A 示波器搭载服务器级CPU ，可同时处理多达 20 个 SigTest 实例，显著缩短测试时间
• QualiPHY 报告生成功能创建包含所有相关测试信息的综合报告

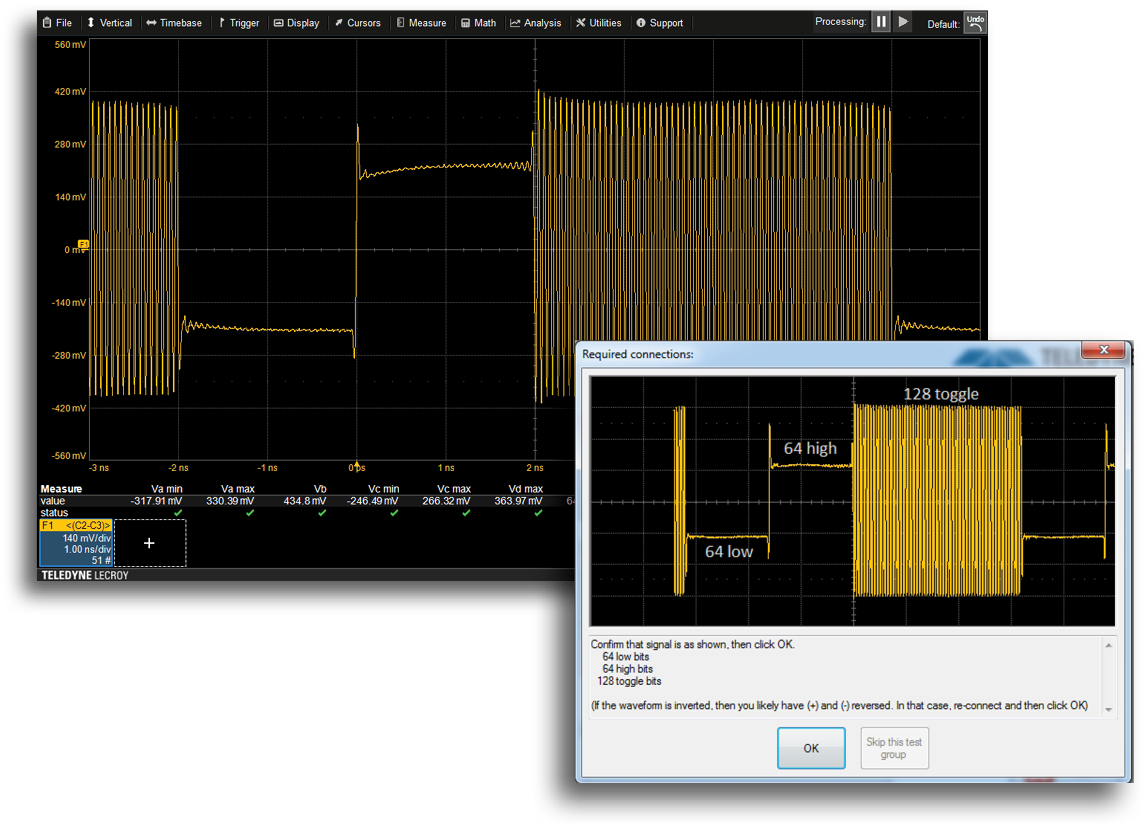

通过Teledyne LeCroy 的 QPHY-PCIE5-Tx-Rx 软件执行所有测试项目的自动化和控制，LabMaster 10 Zi-A 和 SQA MP1900A 可用于 PCIe 5.0 发射器和接收器测试。 QPHY-PCIE5-Tx-Rx 会指导用户在仪器和被测设备之间建立必要的连接， 然后它会自动配置系统以进行适当的测量，执行测试规范中定义的测试程序。最后将结果与合规规范中的适当限制进行比较。 该过程会生成 HTML 或 PDF 格式的完整报告，并且可以在外部自动执行以进行高吞吐量验证和生产测试。

要测试 PCI Express 接收器，所施加的信号必须满足规定的电压摆幅和预设电平、精确校准的噪声和抖动减损，以及由于通道损耗导致的眼图闭合的规定电平。 QPHY-PCIE5-TX-RX 控制示波器和 BERT 以自动执行整个迭代校准过程，包括：

• 电压摆幅和预设加重电平
• 随机和正弦抖动添加
• 差模和共模噪声
• 通道损耗影响眼图闭合

PCI Express 发射机一致性测试和接收机测试校准需要采集具有最佳动态范围、正确数量的单位间隔和适当的仿真包损耗模型的指定信号。 QPHY-PCIE5-Tx-Rx 自动正确配置每个采集周期，保存适当的波形文件，并根据 PCI Express 测试的需要使用 SigTest 工具对其进行处理。 利用 LabMaster 10Zi-A 的多达 20 个处理器内核使许多 SigTest 实例能够同时运行，从而显着缩短测试时间。

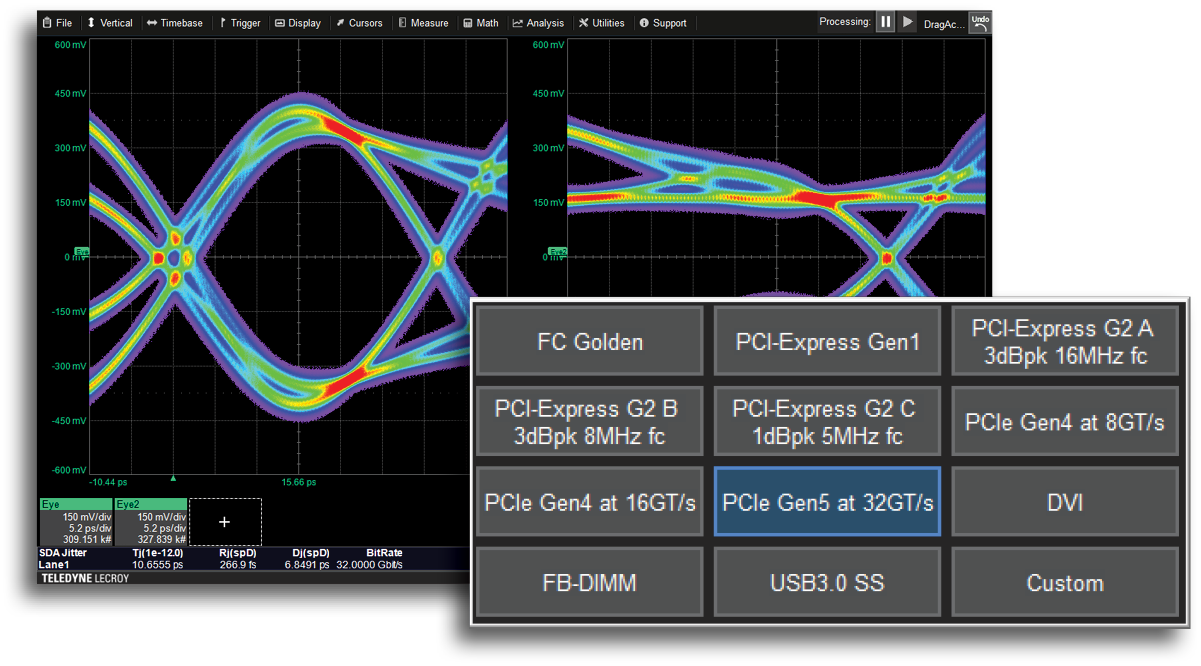

Teledyne LeCroy 的 SDAIII CompleteLinQ 选项是更深入表征 PCI Express 信号的理想选择，包括：

• 眼图
• 抖动和噪声分析
• 夹具去嵌入和通道仿真
• 发射机加重仿真
• DFE 和 PCI Express 参考 CTLE 接收器均衡器仿真
• 用于公共时钟和 SRIS/SRNS 设备的时钟恢复的 PCI Express 参考 PLL

QualiPHY 旨在减少在执行高速串行总线一致性测试上所需要的时间、精力，并提供专业知识辅导。

• 指导用户完成每个测试设置
• 按照相关的测试程序执行每次测量
• 将每个测量值与相应的规格要求进行比较
• 完整记录所有结果
• QualiPHY 帮助用户每次都以正确的方式进行测试！
