主要功能
-
支持 ASA Motion Link 的全面合规性测试
-
单一树状视图——包含所有设置、测试选择以及通过/失败测试结果
-
快速访问连接图 - 始终在测试树中访问
-
结果数据库 - 在创建报告之前分析、过滤和审查结果
-
轻松地重新测试或从数据库中删除测试
-
将结果表保存为 .csv 以供进一步分析
-
PDF、HTML、XML 格式的报告生成
-
用于管理多个项目的会话管理器
-
使用 QPHY2-PC 将您的“测试会话”离线，以释放您的示波器进行其他测试
QPHY2

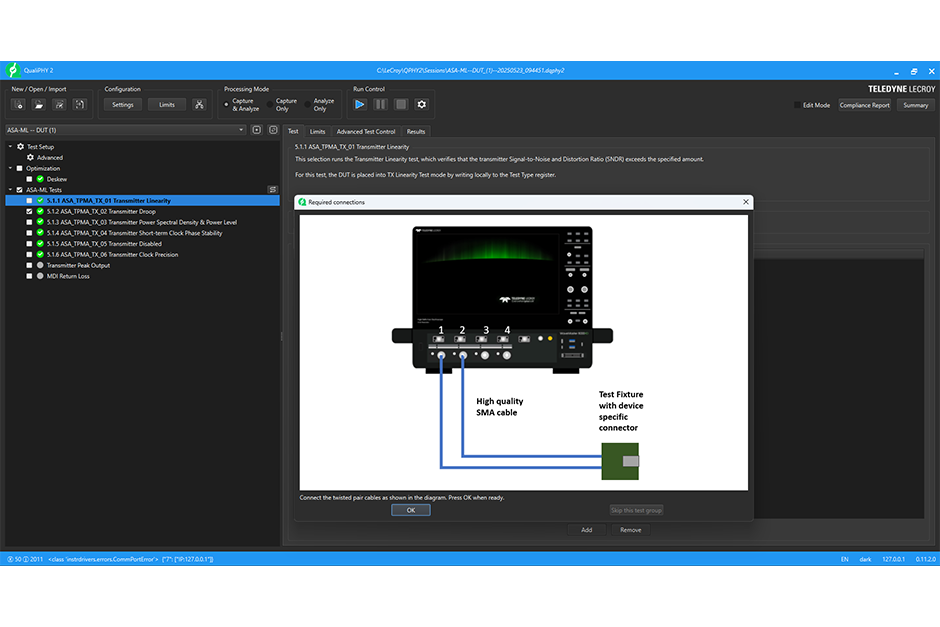

QPHY2-ASA 根据最新的 ASA 规范对物理介质连接 (PMA) 进行电气合规性测试。详细的连接图可确保设置正确，并提供每项测试所需的测试模式信息。测试完成后，结果将自动汇总成包含屏幕截图的综合报告。

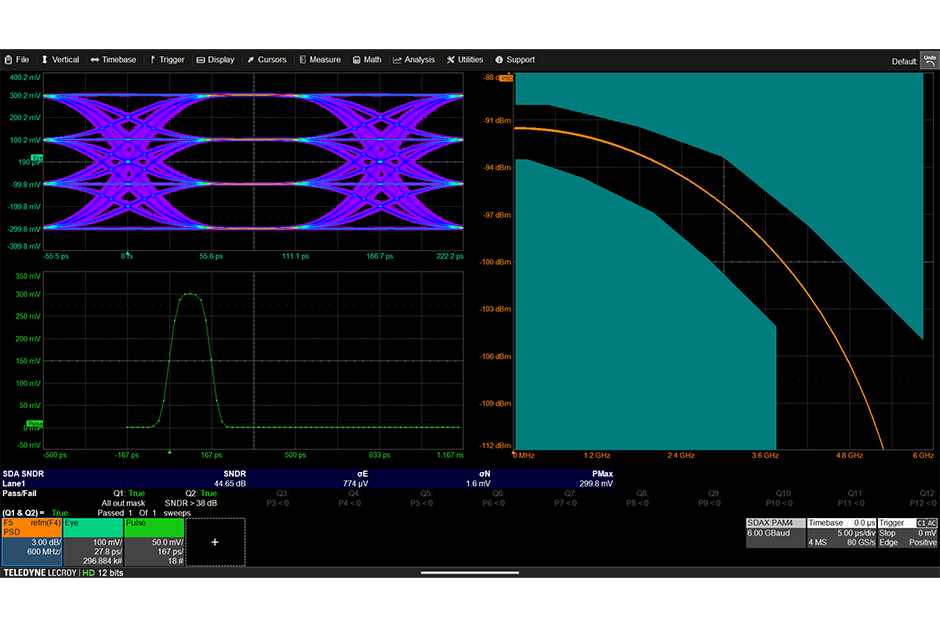

灵活的调试环境
使用“测试停止”功能，用户可以在每次测试后暂停测试并观察结果。此时，可以利用示波器的任何工具进行进一步调试，完成后，只需单击按钮即可无缝恢复测试。
灵活的数据库和报告
使用 QualiPHY 2 结果数据库查看多个设备或单个设备上多次测试的结果。结果数据库可进行筛选以比较结果，并可导出为 .csv 文件进行进一步分析。测试结果可从树中移除并重新测试。测试完成后，可生成通过/未通过合规性报告，其中包含“最差”、“最佳”或“最后”结果等多个选项。

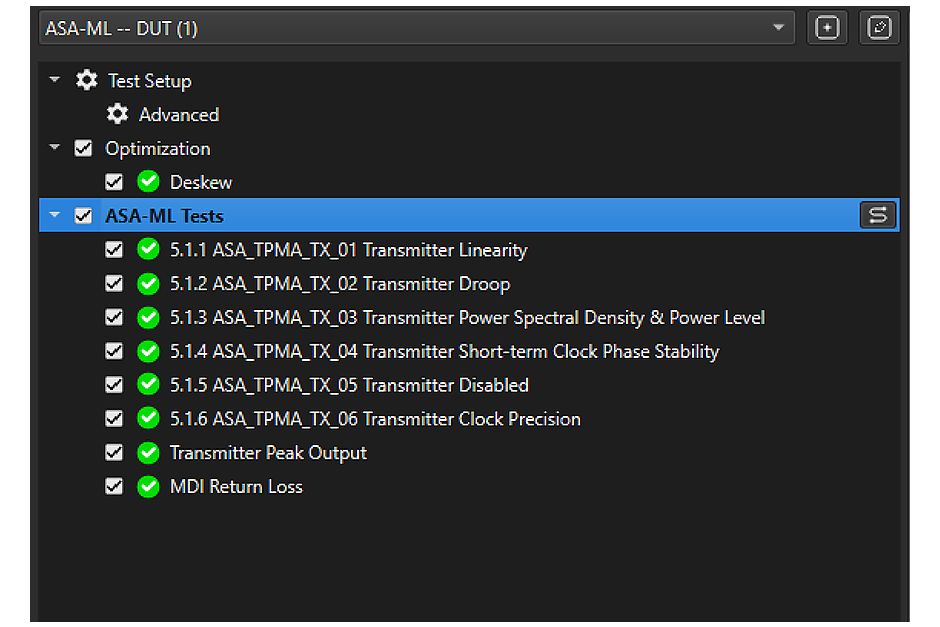

完整的 ASA Motion Link 合规性覆盖范围
-
发射机线性度
-
更大输出压降
-
发射机功率谱密度
-
发射机时钟稳定性
-
发射器已禁用
-
发射机时钟精度
-
发射机峰值输出
-
MDI回波损耗（使用S参数导入功能）
