主要特性
-
QPHY-SAS2 为 2 Gb/s 至 1.5 Gb/s 的 SAS-6 配置提供高度自动化且易于使用的解决方案
-
符合 UNH IOL Serial Attached SCSI (SAS) Consortium SAS-1.01 2Gb/s 的物理层测试套件
-
支持 SAS-2 目标和启动器
-
QualiPHY 自动化测试框架提供连接图、自动化示波器操作和报告生成
-
与 Sierra SAS 协议测试系统合作时，可以激励被测设备或主机生成所需的测试码型
Teledyne LeCroy QPHY-SAS2 测试解决方案为 SDA 8 Zi 系列示波器提供自动控制，以执行 UNH IOL Serial Attached SCSI (SAS) Consortium SAS-1.01 2Gb/ s 版所述的所有发射机物理层测试物理层测试套件。 此规范涵盖以 6 Gb/s、1.5 Gb/s 和 3.0 Gb/s 运行的目标和启动器。
SAS 是流行的 SCSI 标准的序列化版本。 SAS 主要用于速度高达 6 Gb/s 的服务器级存储。 QPHY-SAS2 涵盖测试规范的第 1 组（TX OOB 信号和交流耦合要求）、第 2 组（TX 扩频时钟 (SSC) 要求）和第 3 组（TX NRZ 数据信号要求）的测试。
这些功能使 QPHY-SAS2 成为一个完整的自动化测试套件，可满足 1.5 Gb/s、3.0 Gb/s 和 6.0 Gb/s 串行连接 SCSI (SAS) 发射机一致性测试的要求。
QPHY-SAS2 为 2Gb/s 至 1.5 Gb/s 的 SAS-6 配置提供高度自动化且易于使用的解决方案。
强大的调试工具
在传输信号中使用扩频时钟 (SSC) 是 SAS-2 规范的可选功能。 启用 SSC 后，还必须根据规范验证频率调制率和偏差等测量值。 QPHY-SAS2 软件与 Teledyne LeCroy 示波器的深存储器和强大的分析库一起工作，大大简化了这个验证过程。 通过锁相环 (PLL) 进行的时钟恢复电路和时钟提取是另一个重要的设计考虑因素。 灵活的时钟恢复选项允许复制几乎任何真实的接收器 PLL 配置，从而能够模拟“假设”场景。 可以像接收机“看到的”那样精确测量抖动结果。

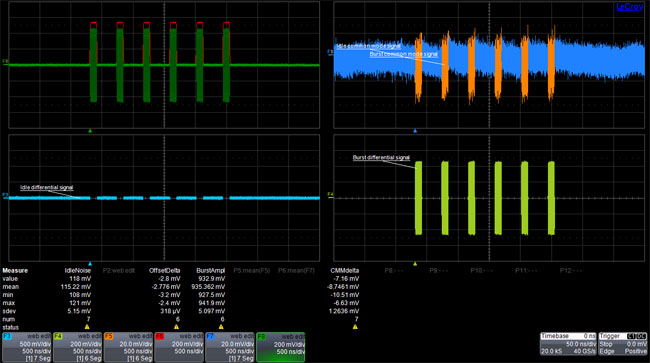

OOB验证可确保 OOB Idle状态的最大噪声、OOB 突发幅度、OOB 偏移增量和 OOB 共模增量均在规格限制内。

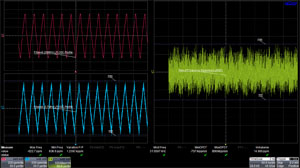

扩频时钟 (SSC) 验证需要长内存和专门的分析功能。 Teledyne LeCroy 是唯一一家能够通过多个周期实时精确跟踪 SSC 曲线的解决方案。 SSC 调制频率、偏差、平衡和 DFDT 都可被测量。
峰峰值电压、VMA 和EQ 测量峰峰值幅度、电压调制幅度和发射机均衡，以确保这些参数在规格限制内。
全面且易于阅读的测试报告
测量结果通常需要汇总并制成表格以快速验证规格。 此信息连同仪器和信号采集/测试条件设置，形成完整的文档记录。 QPHY-SAS2 通过合并一个自动 HTML 报告生成引擎简化了这个过程。 创建的测试报告包含每个单独测试结果的表格数值，包括通过/失败和规格限制列。 报告也可以保存为 PDF、HTML 或 XML格式。
连接图提示用户设置 DUT 以输出特定的测试模式。
高级调试功能
如果发现合规性失败，可以使用 Teledyne LeCroy 的 SDA II 串行数据分析包来帮助快速轻松地找到根本原因。 SDA II 能够同时执行眼图和抖动测量，并完全集成到示波器应用软件中。 此外，SDA II 提供对测量的眼图和抖动参数的深入了解，从而更容易识别问题的根源。
QualiPHY
QualiPHY 旨在减少在执行高速串行总线一致性测试上所需要的时间、精力，并提供专业知识辅导。
-
指导用户完成每个测试设置
-
按照相关的测试程序执行每次测量
-
将每个测量值与相应的规格要求进行比较
-
完整记录所有结果
-
QualiPHY 能帮助用户以正确的方式进行每次测试！
合规报告包含所有测试值、特定测试限制和屏幕截图。 报告可以创建为 HTML、PDF 或 XML格式。
技术规格
QPHY-SAS2 测试覆盖规范
|
测试 5.1.2 - TX MAXIMUM NOISE DURING OOB IDLE |
|
测试 5.1.3 - TX OOB BURST幅度 |
|
测试 5.1.4 - TX OOB OFFSET DELTA |
|
测试 5.1.5 - TX OOB COMMON MODE DELTA |
|
测试 5.2.2 - TX SSC 调制频率 |
|
测试 5.2.3 - TX SSC 调制偏差和平衡 |
|
测试 5.2.4 - TX SSC DFDT (INFORMATIVE |
|
测试 5.3.1 - TX 物理链路速率长期稳定性 |
|
测试 5.3.2 - TX 共模 RMS 电压限制 |
|
测试 5.3.4 - TX 峰峰值电压 |
|
测试 5.3.5 - TX VMA AND EQ (INFORMATIVE) |
|
测试 5.3.6 - TX 上升和下降时间 |
|
测试 5.3.7 - TX 随机抖动 (RJ) |
|
测试 5.3.8 - TX 总体抖动 (TJ) |
测试 5.3.9 - TX WAVEFORM DISTORTION PENALTY (WDP)*
* WDP 测试必须使用 SASWDP MATLAB 脚本手动运行。 并非由 QPHY-SAS2 自动执行” |
额外的 SAS-2 Teledyne LeCroy 测试设备
该 Sierra Protocol Test System 是行业领先的第六代 SAS/SATA 协议层测试方案，来自领先的协议测试系统。
