QPHY2-PCIE6-TX-RX

• 自动收集和分析捕获的波形
• QPHY2-PC进行离线后处理
  • 远程分析
  • 离线后处理
• 生成包含所有相关测试信息的综合报告
• 发射机均衡分析
• 抖动测量
• SNDR 和 RLM 测量
• 用于 BER 测试的自动应力眼图校准
• SDA Expert 提供的测量工具集：
  • 眼图
  • 夹具去嵌入
  • 通道嵌入

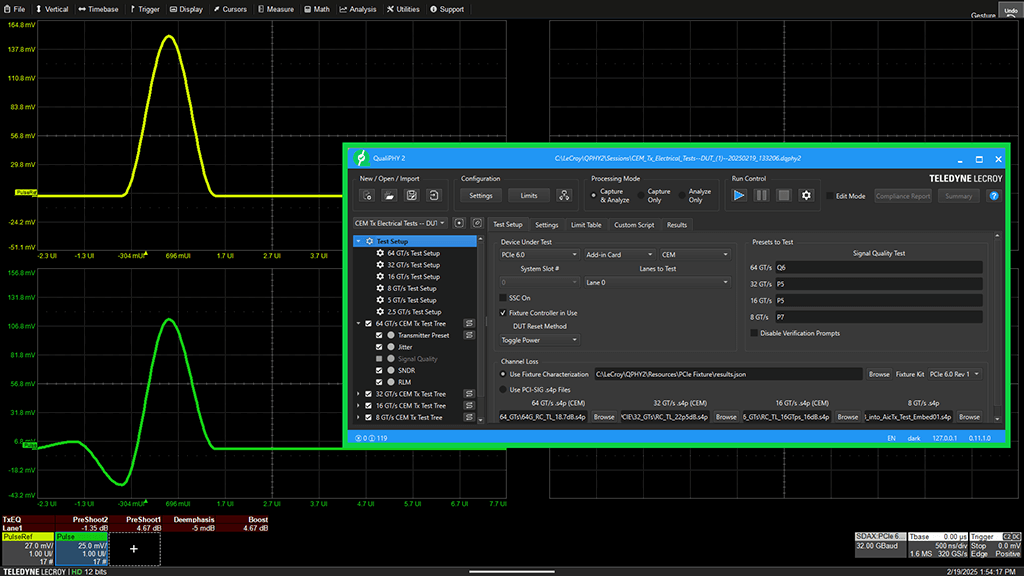

Teledyne LeCroy 的 QPHY2-PCIE6-TX-RX PCI Express 6.0 电气发射器和接收器软件是一种全自动测试解决方案，符合 PCIe 6.0 Base 规范要求，用于对发射器和接收器进行特性分析和测试。

简单但功能强大的发射机均衡分析软件可指导用户完成物理测试设置连接。清晰、信息丰富的连接图有助于简化复杂的测试设置并减少错误。QPHY2-PCIE6-TX-RX 自动配置测试设备和被测设备以执行发射机测量。

要测试 PCI Express 接收器，所施加的信号必须满足规定的电压摆幅和预设电平、精确校准的噪声和抖动损伤以及由于通道损耗而规定的眼图闭合水平。QPHY2-PCIE6-TX-RX 控制示波器和 BERT，以自动执行整个迭代校准和测试过程。

• 电压摆幅和预设加重电平
• 随机和正弦抖动添加
• 差模和共模噪声
• 通道损耗影响眼图闭合
• 抖动容限 (JTOL) 测试
• 接收器链路均衡测试

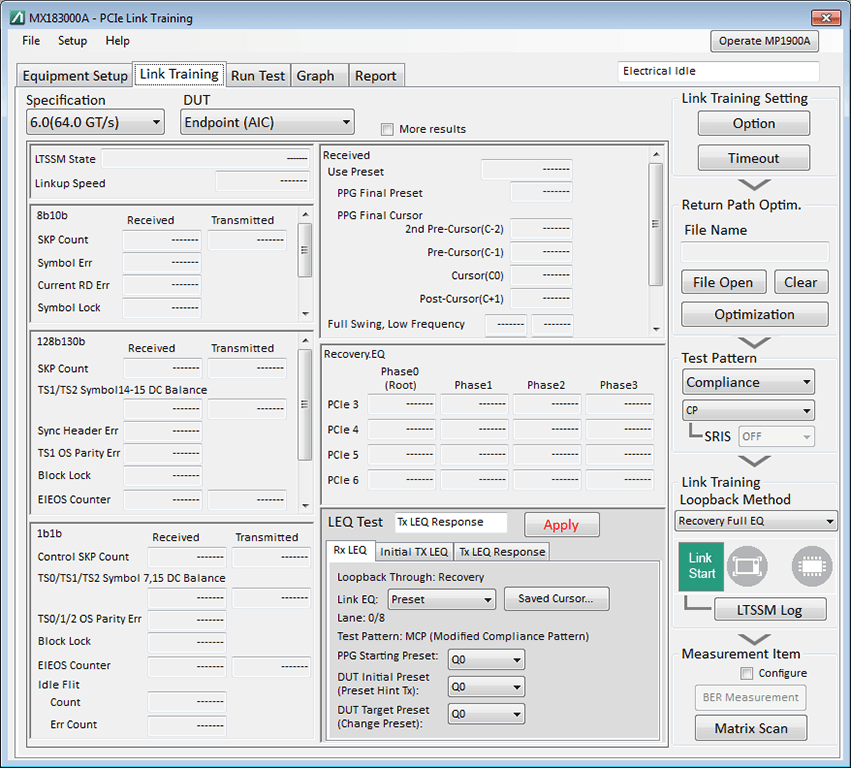

发射器链路均衡测试是 PCIe 电气合规性和跨系统互操作性的重要步骤。PCIe 设备的发射器必须对传输信号应用适当的均衡量，以确保接收器无错误运行。

• 设置和控制 Teledyne LeCroy WavePulser 40iX 测量期间
• 在流程的每个步骤中通过连接图指导用户
• 自动进行测量并将测量数据传输至 QualiPHY 2 一致性测试软件
• 在 QualiPHY 2 一致性测试软件中执行所有必要的附加计算
• 生成完整的 PCIe 夹具特性报告，相当于现有的手动流程

PCIe 6.0 CEM 和基础测试：

• 发射器预设
• 发射机抖动
• 发射机信号质量
• 发射机链路均衡
• 接收机测试校准
• 接收机抖动容限
• 接收器误码率
• 接收器响应时间
• 接收机初始预设
• 锁相环带宽
• 参考时钟
