M 系列 8 盘位模块

获取报价
亮点
获取报价
概述
连接支持和
配置
M 系列 8 盘位模块型号

概述

OakGate 适用于 PCI Express® Gen8 的 R300-G5 机架式和 DE200-G5 桌面设备的 5 盘位模块是测试和调试固态 NVMe 驱动器 (SSD) 的一种可靠、通用的方法。 模块可用于支持所有流行的存储接口。 8 盘位模块可以轻松换入/换出。

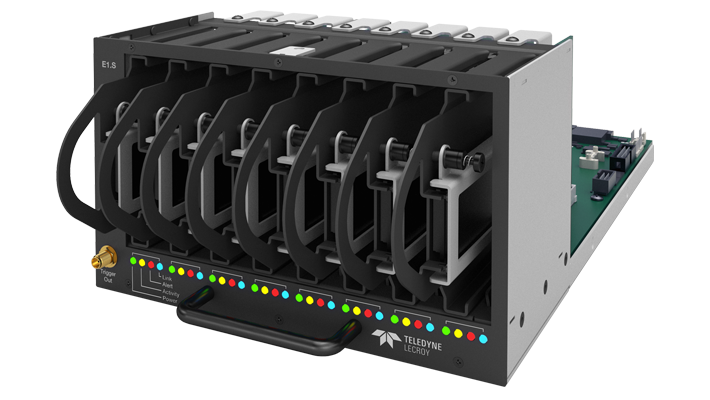

M 系列 8 盘位插入式模块提供了一种简单、灵活的方法来测试所有流行的 SSD 外形规格和连接器类型 OakGate R300 机架安装设备和/或 DE200 桌面设备。 该模块位于前隔间 OakGate 设备并允许测试多达八个 SSD。 这 OakGate 设备随附的存储验证框架 (SVF) 软件可以单独运行每个 SSD，并提供内置的功率循环和功率测量功能。

强大的 SVF 软件现已进入第五代，提供了一套全面的测试特性和功能。 带有 SVF 的 Enduro 支持广泛的功能，包括深度协议检查和分析、高性能流量生成、完整性能表征、错误注入、高级测试自动化和电源循环。 新的 OakGate Gen5 平台提供功率测量和功率循环，全部由软件控制。

连接支持和配置

  • 模块可用于支持最常见的 SSD 连接器类型
  • 测试多种不同的连接器类型以满足您所有的 SSD 测试需求
  • 8 盘位模块设计为可由客户轻松换入/换出
  • DE200-G5 台式机和 R300-G5 机架式设备支持模块

M 系列 8 盘位模块型号

型号 产品描述
OGT-MCEM-800-G5

最多支持八个附加卡 (AIC) NVMe 驱动器
OGT-ME3S-800-G5

支持多达八个单端口或双端口 E3 S/L 短或长 NVMe 驱动器/单/双端口模式
OGT-MES25-400-G5

最多支持四个单端口或双端口 25mm E1 短 NVMe 驱动器/单/双端口模式
OGT-MES-800-G5

支持多达八个单端口或双端口 E1 短 NVMe 驱动器/单/双端口模式
OGT-MU2-800-G5

支持多达八个 U.2 单端口或双端口 2.5 英寸 NVMe 驱动器/单/双端口模式
OGT-MU3-801-G5

最多支持八个 U.3 单端口 2.5 英寸 NVMe 驱动器
OGT-MU3-802-G5

最多支持八个 U.3 双端口 2.5 英寸 NVMe 驱动器
OGT-MM2-800-G5

最多支持八个 M.2 驱动器
兼容性

支持的协议包括：NVMe、NVMe-MI（标准和基本）
LED指示灯

模块正面的电源（绿色）、活动（黄色）、警报（红色）和链路状态速度（蓝色）
端口

允许轻松访问设备诊断端口，如果它位于正面（连接器的对面）
独特的测试

能够在每个设备上单独和同时运行独特的测试
功率循环和测量

软件控制下的单独功率循环和功率测量
可配置为支持 3.3V、3.3V Aux、5V 和 12V 电源轨
能够打开/关闭每个设备的电源
能够测量每个端口/设备的电压和电流
能够测量各种低 NVMe 功率状态下的功率

附加组件

简单的设备更换

M-系列 8-Bay 模块
型号		 OGT-MCEM-800-G5

最多支持八个附加卡 (AIC) NVMe 驱动器

OGT-ME3S-800-G5

支持多达八个单端口或双端口 E3 S/L 短或长 NVMe 驱动器/单/双端口模式

OGT-MES25-400-G5

最多支持四个单端口或双端口 25mm E1 短 NVMe 驱动器/单/双端口模式

OGT-MES-800-G5

支持多达八个单端口或双端口 E1 短 NVMe 驱动器/单/双端口模式

OGT-MU2-800-G5

支持多达八个 U.2 单端口或双端口 2.5 英寸 NVMe 驱动器/单/双端口模式

OGT-MU3-801-G5

最多支持八个 U.3 单端口 2.5 英寸 NVMe 驱动器

OGT-MU3-802-G5

最多支持八个 U.3 双端口 2.5 英寸 NVMe 驱动器

OGT-MM2-800-G5

最多支持八个 M.2 驱动器
