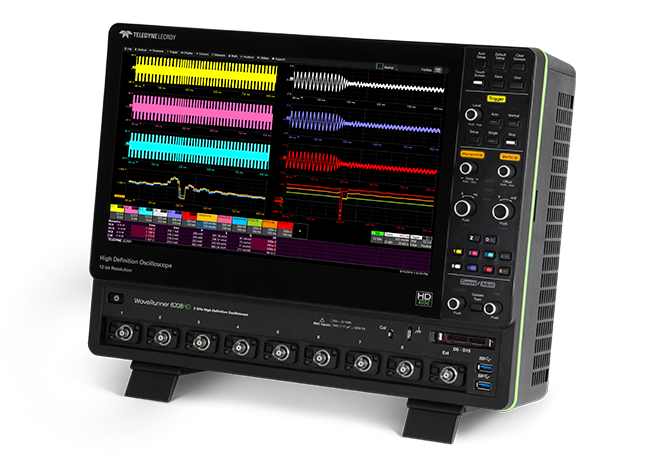

高分辨率8通道示波器

WaveRunner 8000HD 是专业级台式示波器

2014 年，TeledyneLeCroy首次将通道数翻倍并实现了高分辨率——我们的 8 通道示波器立即成为电源转换和嵌入式系统测试应用领域的畅销产品，WaveRunner 8000HD延续了这一传统。

捕获一切细节
多通道拓展您的视野
高级示波器工具集，释放更多潜能

由两台同步的8通道示波器组成的16通道示波器—— WaveRunner 8000HD示波器系列

2 GHz

最大带宽

12 bit

分辨率

8（16）

通道

10 GS/s 采样率

最大采样率

5 Gpts

最大内存

WaveRunner 8000HD 8通道示波器系列——专业级台式示波器的优选

更高的分辨率、更多的通道、更大的内存，全方位升级，加速精准调试。

8通道示波器（ Teledyne LeCroy 的 WaveRunner8000HD）图像显示捕捉每一个细节 12-bit 分辨率和 5 Gpts 采集内存

使用 8 通道示波器和更大内存捕捉每一个细节

更高的分辨率和精度，结合最长的采集记录，可以观察更长时间的更多信号细节。

始终保持 12 位分辨率，0.5% 精度，低噪声
8通道采样率同时为10 GS/s（可扩展16路数字通道）
单通道最高5 Gpts存储深度—— 快速响应，操作简洁

多通道拓展您的视野

与其他8通道示波器相比，支持更长时间的多信号同步观测

完整的 8 个模拟通道 + 16 个数字通道 – 启用数字通道时不影响模拟通道性能
OscilloSYNC可将两台示波器无缝连接，组成一台 16 通道示波器
信号洞察能力（渠道 x 内存）是竞品的 5 倍
阅读更多关于 OscilloSYNC

阅读更多大约5 Gpts

高级示波器工具集，释放更多潜能

Teledyne LeCroy 示波器通过长记录处理提取关键的信号，体验差异化优势。

全面的串行数据调试工具集
独特的验证和生产力工具
丰富的应用软件包
阅读更多关于串行数据调试工具
阅读更多关于独特的工具 WaveRunner 8000HD

阅读更多关于应用支持

WaveRunner 8000HD 8通道示波器可长时间捕捉每一个细节

用 12-bit 在示波器全带宽和采样率下实现高分辨率，采集内存高达 5 Gpts

全带宽和采样率下始终保持高分辨率

始终保持12bit——TeledyneLeCroy的承诺。

优化系统架构——从设计上保障噪声表现
12位ADC结合低噪声前端放大器的最高性能——实现0.5%精度
无需降低带宽、采样率或通道数以换取标称的12位分辨率和低噪声

了解更多信息

其他示波器无法媲美的TeledyneLeCroy 12位示波器系统性能

Teledyne LeCroy HD4096系统架构通过精妙的设计实现低噪声。

竞品常见缺陷：仅标榜"12位ADC"，实际噪声与8位示波器相当
部分产品需降低采样率/带宽才能实现＞8位分辨率
TeledyneLeCroy示波器能够在全采样率/标称带宽下始终保持12位分辨率及低噪声
下载白皮书– 高分辨率示波器设计方法比较

更长时间的更多高分辨率细节

示波器垂直分辨率乘以示波器捕获时间窗口，即可定义问题解决窗口。

WaveRunner 与同类示波器相比，8000HD示波器提供了更大的问题解决空间。
快速处理架构可迅速将高分辨率、长时间记录的图像呈现在示波器显示屏上。
尽可能长时间地记录每一个细节——提高你的问题解决能力
阅读更多

8通道示波器（Teledyne LeCroy WaveRunner 的 8000HD）图像显示捕捉每一个细节 12-bit 分辨率和 5 Gpts 采集内存

使用 OscilloSYNC® 连接两台 8 通道示波器 – 一台 16 通道示波器

使用 OscilloSYNC 连接线连接两台 Teledyne LeCroy 8 通道示波器，即可在一台示波器上显示 16 个时间同步通道的信号。设置极其简便，只需四个简单步骤：

连接参考输入/输出端子
连接 AUX 输出端子
连接以太网端口
输入IP地址并按“连接”

8通道示波器存储，简单的导航

WaveRunner 8000HD 示波器最高可配备 5 Gpts的存储深度，能够以 12 位分辨率和最大采样率捕捉较长时间的信号，从而能够观察到最微小的细节。

示波器中的先进采集和内存管理架构快速且响应灵敏。
捕捉毫秒级的趋势和皮秒级的脉冲
使用时基刻度和位置旋钮直接导航，或设置缩放通道——根据你的喜好选择使用哪种方式

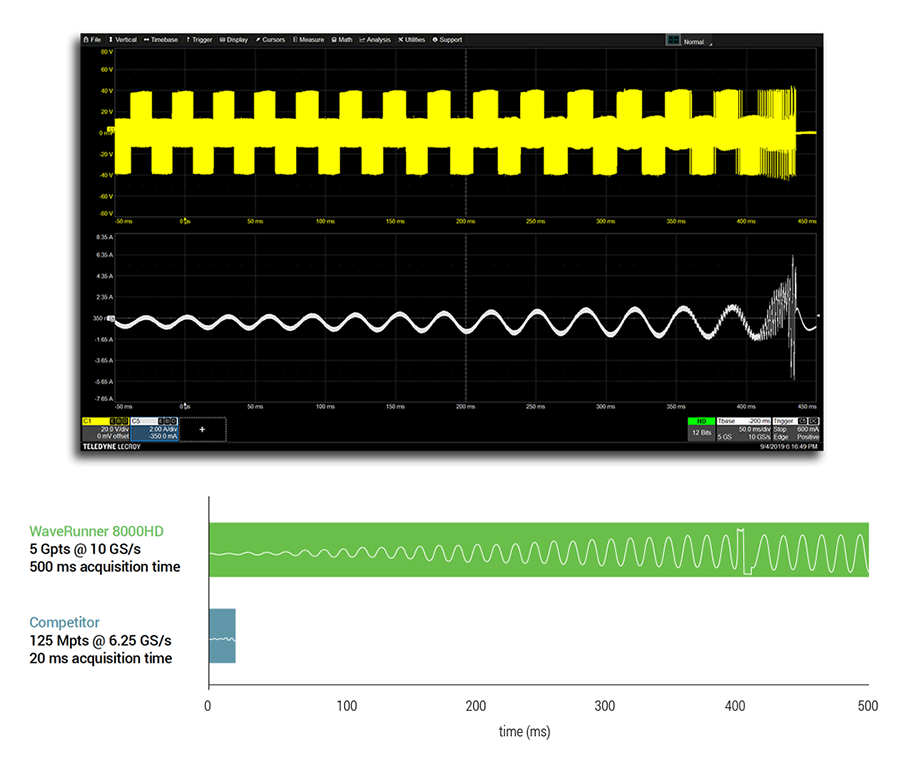

WaveRunner 8000HD 8通道示波器显示使用5 GPT采集内存时，500毫秒捕获和故障现象。

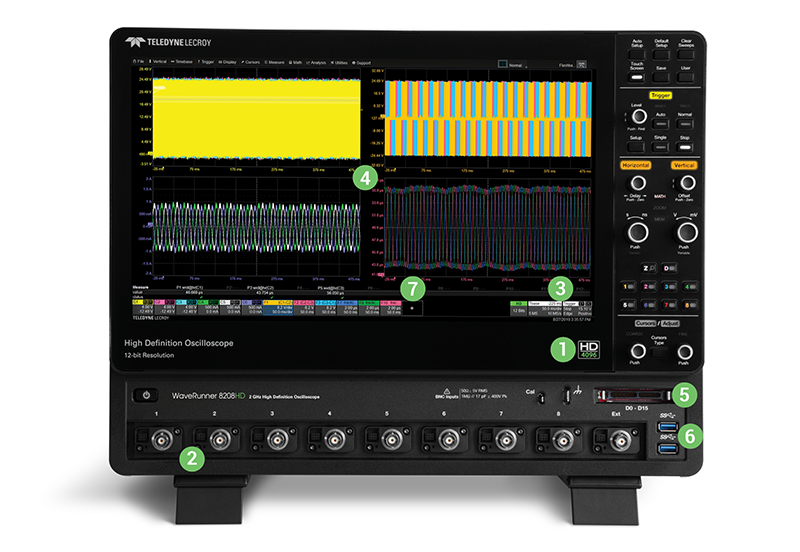

8通道示波器概述

更高的分辨率、更多的通道、更大的内存，一切都更加完善，从而实现更快、更好的调试。

15.6英寸 1920 x 1080 电容式触摸屏显示器
8个模拟输入通道
ProBus 输入支持所有 Teledyne LeCroy 探头（带宽合适的）
具有OneTouch用户界面的MAUI，可实现直观、高效的操作

Q-Scape 多标签显示架构
最多 5 Gpts（5000 Mpts）获取记忆
HD4096技术始终支持 12 bit
按钮/指示灯以颜色编码关联到显示屏上的相关波

无需打开菜单即可使用光标和调整按钮设置
具有 16 个数字通道的混合信号功能
6 个 USB 3.1 端口（2 个前置，4 个侧面）

6 个 USB 3.1 端口（2 个前置，4 个侧面）

HDMI 和 DisplayPort 接口——支持 4K (4096 x 2304) 外接显示器

可拆装SSD（标配）
使用 OscilloSYNC 在一显示器上查看 16 个通道

参考时钟输入/输出，用于连接其他设备

USBTMC over USB 3.1 实现快速数据传输

适用于 8 通道示波器的多种应用软件包

Teledyne LeCroy 的 WaveRunner 8000HD 示波器具有许多不同的特定应用软件选项，可满足您最关键的高通道计数测量需求。

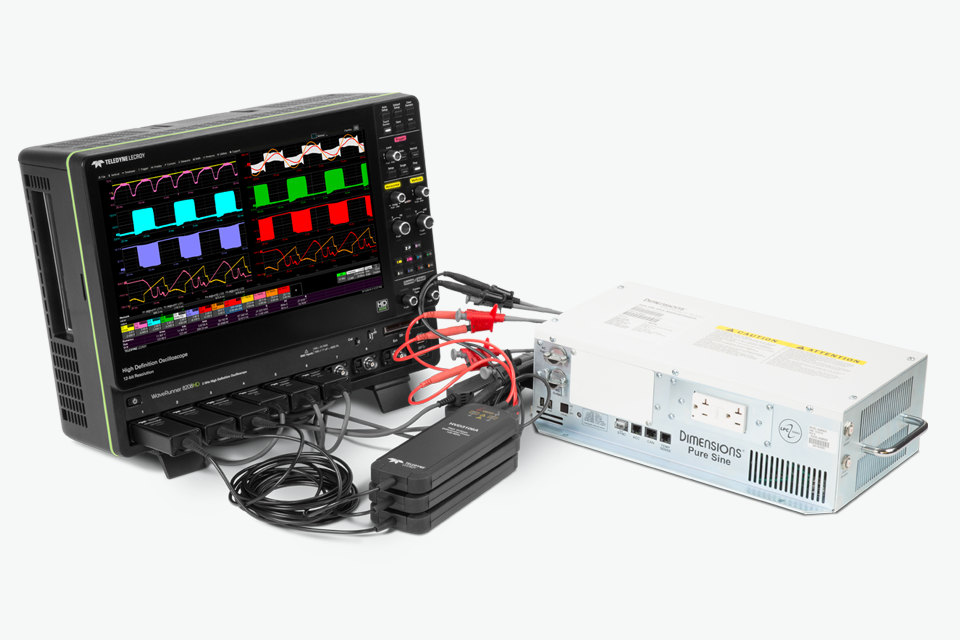

8通道示波器的三相功率分析

析的优质解决方案。可作为选件购买，或作为电机驱动分析仪型号使用。各种高性能高压及其他探头可用于逆变器、电力系统和控制测试。

获取任何短时或长时信号波形——所有内容都显示在一个屏幕上
在你的工作台上计算三相电力和机械功率
关联复杂的功率、控制和电机行为
精度与专用功率分析仪相当，误差在 1% 以内

了解更多信息

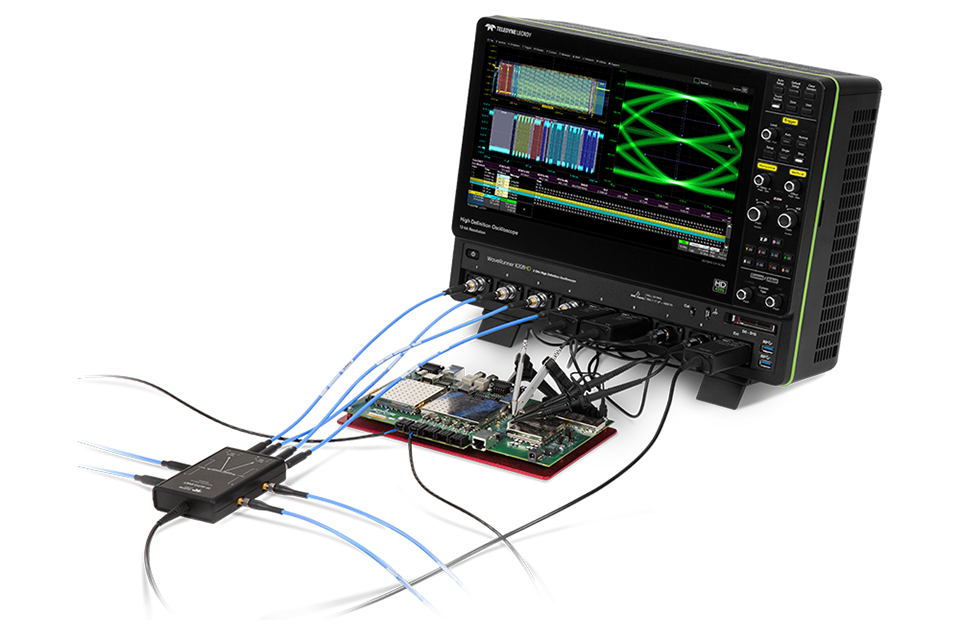

使用8通道示波器进行汽车ECU和车载网络测试

WaveRunner 8000HD 8 通道示波器结合了高分辨率、高通道数、大容量存储以及广泛的验证和调试软件，能够最佳地满足车载网络和汽车 ECU 测试的特定需求。

车载网络测试的全面复杂的测试工具，从kb/s到Gb/s
更多通道，更高分辨率，实现更快更高效的车辆ECU调试
12位分辨率为频谱分析提供更多洞察力，可轻松连接并重新标定非线性传感器至电场和磁场

了解更多信息

WaveRunner 使用 8000HD 8 通道示波器测试车辆 ECU 是否符合汽车以太网标准

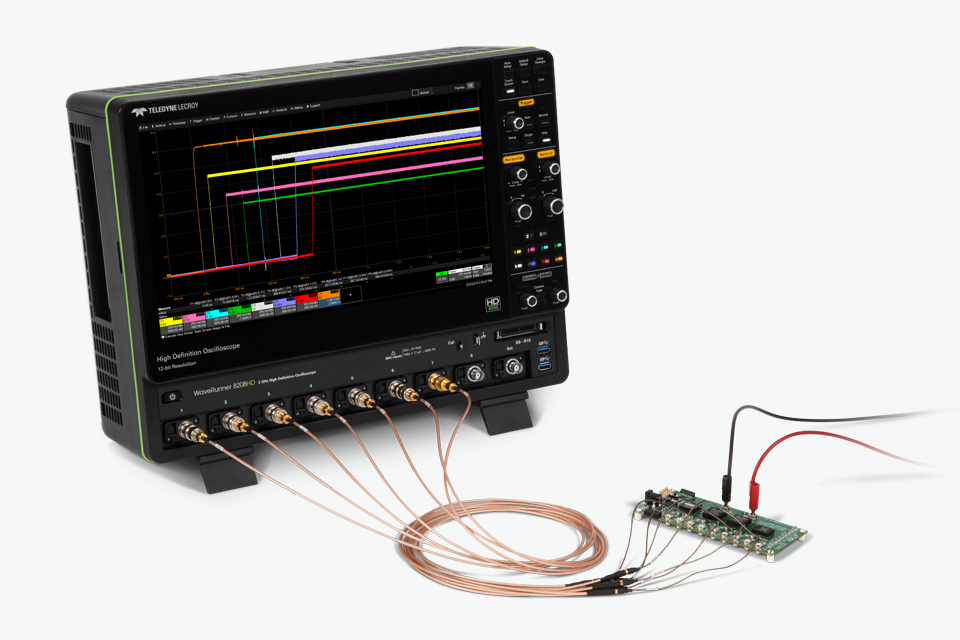

使用 8 通道示波器进行电源完整性和电源时序测试

WaveRunner 8000HD示波器具有高分辨率、长存储深度和多通道优势，可对电源分配网络(PDN)和电源完整性的各个方面进行快速且精确的验证与调试。

高精度的PDN测量——0.5%精度，低噪声，高动态范围
专用电源轨探头，带宽高达4 GHz，偏置电压高达60V，并配有可焊接探头——使探测更
8 个模拟通道，可在超长记录长度下完整捕获电源时序
16 个数字输入，用于捕获和解码低速电源序列触发行为

了解更多信息

使用 8 通道示波器进行嵌入式系统测试

WaveRunner 8000HD示波器能够以最高分辨率采集最长时间的波形，从而实现对深度嵌入式计算系统（包括模拟信号、数字信号、串行数据和传感器信号）进行最全面的分析。

12-bit 分辨率能够精确采集传感器、电源轨和其他模拟信号
长采集存储选项（高达 5 Gpts）和 8+16 通道非常适合因果验证和调试，尤其是在速度差异很大的信号之间。
提供全面的探头产品，并可轻松集成、重新缩放和单元化非线性传感器和嗅探探头。

全面而强大的串行数据调试解决方案

特励达力科的触发（T）、解码（D）、测量或图形化（M/G）、眼图（E）以及物理层测试（P）选项性能卓越，支持 30 多种主流串行数据标准，是同类产品中更强大、更全面的解决方案。

高性能触发器
直观的串行解码器
用于验证效率的测量和绘图工具
眼图和物理层测试

了解更多信息

独特的验证和生产力工具使您的 8 通道示波器更加高效

Teledyne LeCroy功能强大且全面的工具箱可帮助您更快、更高效地进行调试。访问https://www.teledynelecroy.com/tools了解更多关于这些独特功能的信息。然后点击示波器工具周期表中的相关工具。

提供示波器Pass/Fail测试的支持，包括掩码测试、停止/启动动作和布尔表达式

全面的Pass/Fail测试与分析

示波器中更全面、更强大的Pass/Fail分析

模板测试（工具 33）
测量值验收（工具 53）
针对多个测量使用单一定义动作的限制设置（工具 56）
布尔型和链式通过/失败表达式（工具 78）

了解更多信息

完整的单位转换和重定标功能

支持 14 个不同类别的 75 多个单元

电、磁、能量
温度，角度
速度、加速度、力、压力
其他更多

$为 MATLAB、Excel、Visual Basic、VBScript、JavaScript 和 C++ 提供示波器自定义数学和测量功能的支持$

自定义数学函数和测量

支持 MATLAB、C++、VBScript、Jscript（JavaScript）和 Excel（工具 74 和 77）

计算功能完全集成在Teledyne LeCroy示波器中
示波器中可提供进一步处理的结果
自可以在自定义代码中嵌入自动化命令以调用额外的操作

了解更多信息

体验不同之处——在线预约参观我们的演示实验室

无需离开办公室，即可获得半小时的TeledyneLeCroy独特功能演示。只需点击下方按钮并填写表格，我们将安排专人与您联系预约。

比较 Teledyne LeCroy 高精度示波器 (HDO)

高分辨率示波器相比传统8位示波器提供更高的分辨率。Teledyne LeCroy的高分辨率示波器（HDO）系列始终提供12位分辨率，且不会降低带宽或采样率。Teledyne LeCroy高清示波器覆盖200 MHz至65 GHz频段，配备4至8通道（通过OscilloSYNC技术可扩展更多通道）。以下为Teledyne LeCroy高精度示波器对比参数：


带宽范围
分辨率
模拟频道
采样率（最大值）
内存（最大值）
分析能力
串行数据工具

WaveRunner 8000HD 探索更多型号
350 MHz-2 GHz
12 bits
8
10 GS/s 采样率
5 Gpts
先进的
TDME, SDAX, 量子物理层

WaveSurfer 4000HD 了解更多信息
200 MHz - 1 GHz
12 bits
4
5 GS/s 采样率
25 Mpts
基础版
TD

HDO6000B 了解更多信息
350 MHz - 1 GHz
12 bits
4
10 GS/s 采样率
250 Mpts
先进的
TDME, 量子物理层

WavePro HD 了解更多信息
2.5 - 8 GHz
12 bits
4
20 GS/s
5 Gpts
先进的
TDME, SDAX, 量子物理层

WaveMaster 8000HD 了解更多信息
6 GHz - 65GHz
12 bits
4
320 GS/s 采样率
8 Gpts
先进的
TDME, SDAX, 量子物理层

8通道示波器对比

比较TeledyneLeCroy WaveRunner 8000HD 系列示波器可与泰克 8 通道示波器、是德科技 8 通道示波器、横河 8 通道示波器或罗德与施瓦茨 8 通道示波器相媲美。


带宽范围
分辨率
高分辨率模式
模拟频道
数字频道
模拟+数字通道
采样率（所有通道）
采样率（最大值）
内存（所有通道，标准）
内存（最大值）
测量持续时间（全采样率下的最大值）
直流增益精度
噪声（50 mV/格）
有效位（ENOB）
低速串行数据传输能力
重定标
通过/不通过分析
展示
中央处理器
运行系统
保修政策

Teledyne LeCroy WaveRunner 8000HD 示波器
350 MHz-2 GHz
12 bits 在全带宽和采样率下
+3 有效比特 (ERes) 带宽减少
8 16 使用 OscilloSYNC
16 带MSO选项
8 16 +
10 GS/s 采样率
10 GS/s 采样率
50 Mpts
5000 Mpts 科廷大学 Mpts/ch 代表 2 个通道，2500 Mpts/ch 代表 4 个通道，1250 Mpts/ch（8 个频道）
500毫秒
±0.5％
185 µV @ 350 MHz 200 µV @ 500 MHz 250 µV @ 1 GHz 330 µV @ 2 GHz
8.4 @2 GHz 8.6 @ 1 GHz 8.8 @ 500 MHz 8.9 @ 350 MHz
广泛支持，先进能力了解更多信息
完整涵盖长度、温度、角度、速度、加速度、体积、力、压力、电能、磁能、能量、旋转机械单元
测量或掩膜（标准）最多支持 12 个通过/失败查询，可使用单个或双测量参数或掩码违规。支持布尔表达式和失败时的操作。
15.6”，1920 x 1080 像素同时支持 DisplayPort 和 HDMI 外接显示器，最高可达 4K 分辨率
英特尔® 酷睿™ i5-6500 四核处理器，3.2 GHz（或更高），64 位，16 GB 内存
Windows 10
3年

泰克5系列B示波器
350 MHz至2 GHz 12-bit 2 GHz 频段不支持高分辨率模式
8 bits (12-bit ADC分辨率）
+8 位（高分辨率）带宽和采样率降低
4，6或8
最多 32、48 或 64 每 8 个数字通道需要一个 TLP058 探头（约 2700 美元），并占用一个模拟通道。
4通道模型： 4+0、3+8、2+16、1+24 或 0+326+0、5+8、4+16、3+24、2+32、1+40 或 0+48 8通道模型： 8+0，7+8，6+16，5+24，4+32，3+40，2+48，1+56，0+64
6.25 GS/s 采样率最大 8 位分辨率
6.25 GS/s 采样率最大 8 位分辨率
62.5 Mpts/ch
500 Mpts/ch
125毫秒
±1.2％
436 µV @ 350 MHz 516 µV @ 500 MHz 677 µV @ 1 GHz 未指定 @ 2 GHz 350 MHz 至 1 GHz 频段的噪声值比 2 GHz 型号高约 50%。
未指定 @ 2 GHz 7.6 @ 1 GHz 7.9 @ 500 MHz 8.2 @ 350 MHz 指定功能仅在高分辨率模式下降低采样率时才能实现。2 GHz 型号性能较差。
广泛支持，能力有限
未指定
口罩（标准型）眼图掩模测试测量（MTM选项）对单个测量值进行通过/失败测试。支持失败时执行相应操作。
15.6”，1920 x 1080 像素同时支持 DisplayPort、DVI 和 VGA 外接显示器，分辨率未指定。
英特尔® i5-8400H 四核处理器，2.5 GHz，64 位。未指定内存。
封闭式 Linux 系统。可选 Windows 10。
1年

泰克6系列B示波器
1到10 GHz
8 bits (12-bit ADC分辨率）
+8 位（高分辨率）通过带宽、采样率和信道缩减
4，6或8
最多 32、48 或 64 每 8 个数字通道需要一个 TLP058 探头（约 2700 美元），并占用一个模拟通道。
4通道模型： 4+0、3+8、2+16、1+24 或 0+326+0、5+8、4+16、3+24、2+32、1+40 或 0+48 8通道模型： 8+0，7+8，6+16，5+24，4+32，3+40，2+48，1+56，0+64
12.5 GS/s 采样率最大 8 位分辨率
50 GS/s 采样率 2 通道，最大 8 位分辨率
62.5 Mpts/ch
1000 Mpts
20毫秒
±2％
314 µV* @ 1 GHz 498 µV* @ 2.5 GHz 672 µV* @ 4 GHz 949 µV @ 6 GHz 1150 µV @ 8 GHz 1390 µV @ 10 GHz * 在高分辨率模式下，降低采样率和通道数后，指定性能。
6.6 @ 10 GHz 6.85 @ 8 GHz 7.15 @ 6 GHz 7.6* @ 4 GHz 7.95* @ 2.5 GHz 8.45* @ 1 GHz * 在高分辨率模式下，降低采样率和通道数后，指定性能。
广泛支持，能力有限
未指定
口罩（标准型）眼图掩模测试测量（MTM选项）对单个测量值进行通过/失败测试。支持失败时执行相应操作。
15.6”，1920 x 1080 像素同时支持 DisplayPort、DVI 和 VGA 外接显示器，分辨率未指定。
英特尔® i5-8400H 四核处理器，2.5 GHz，64 位，16 GB 内存
封闭式嵌入式操作系统。可选配 Windows® 10。
1年

Keysight Infiniium EXR 系列示波器
500 MHz至6 GHz
10 bits
+6 位采用高分辨率模式，可降低带宽和采样率
4 8或
16
4+16 或 8+16
16 GS/s 采样率
16 GS/s 采样率
100 Mpts/ch
1.6 加仑/通道（4声道机型为1个声道，8声道机型为2个声道）
100毫秒（4声道机型为1个声道，8声道机型为2个声道）
±2％
328 µV @ 500 MHz 401 µV @ 1 GHz 520 µV @ 2 GHz 569 µV @ 2.5 GHz 719 µV @ 4 GHz 971 µV @ 6 GHz
6.8 @ 6 GHz 7.2 @ 4 GHz 7.5 @ 2.5 GHz 7.6 @ 2 GHz 8.0 @ 1 GHz 8.2 @ 500 MHz
广泛支持，能力有限
未指定
口罩（标准型）
15.6”，1920 x 1080 像素
英特尔® 酷睿™ i5-6500，3.2 GHz，8 GB 内存
Windows 10
1年

Keysight Infiniium MXR B 系列示波器
500 MHz至6 GHz
10 bits
+6 位采用高分辨率模式，可降低带宽和采样率
4 8或
16
4+16 或 8+16
16 GS/s 采样率
16 GS/s 采样率
200 Mpts/ch
1.6 加仑/通道（4声道机型为1个声道，8声道机型为2个声道）
200毫秒（4声道机型为1个声道，8声道机型为2个声道）
±2％
328 µV @ 500 MHz 401 µV @ 1 GHz 520 µV @ 2 GHz 569 µV @ 2.5 GHz 719 µV @ 4 GHz 971 µV @ 6 GHz
6.8 @ 6 GHz 7.2 @ 4 GHz 7.5 @ 2.5 GHz 7.6 @ 2 GHz 8.0 @ 1 GHz 8.2 @ 500 MHz
广泛支持，能力有限
未指定
口罩（标准型）
15.6”，1920 x 1080 像素
英特尔® 酷睿™ i7-9700E 处理器，2.6 GHz，32 GB 内存
Windows 10
1年

横河DLM5000HD系列示波器
350 MHz至500 MHz
声称有 12 位
+4 位（高分辨率模式）带宽和采样率降低
4 8或 16 使用 DLMsync
16（标准） 32（可选）
4+16 或 8+16 （可选4+32或8+32）
未指定
2.5 GS/s 采样率
50 Mpts/Ch 单次触发操作。否则，12.5 Mpts/Ch
1 Gpt/通道（4通道操作，单触发模式）
400毫秒（4通道操作，单触发模式）
±1.5% @ > 1 mV/div 在某些量程下，误差可达±3%。
未指定
未指定
支持有限，能力有限
未指定
测量或掩膜（标准）
12.1”，1024 x 768 像素
未指定
未指定
1.5年

罗德与施瓦茨 MXO 58 示波器
100 MHz至2 GHz
8 bits (12-bit ADC分辨率）
+6 位（高清模式）带宽和采样率降低
8
16 （带-B1混合信号选项）
8 16 +
1.25 GS/s 采样率
2.5 GS/s 采样率
500 Mpts/ch （未指定8个模拟通道+16个数字通道的情况）
1000 Mpts （仅限4通道）
400毫秒
±1.0% @ > 5 mV/div 在某些量程下，误差可达±2.5%。
324 µV* @ 100 MHz 436 µV* @ 200 MHz 563 µV* @ 350 MHz 677 µV* @ 500 MHz 1120 µV @ 1 GHz 1780 µV @ 2 GHz * 指定性能是在高清模式开启且最大采样率受限的情况下测得的。
未指定 @ 2 GHz 7.0 @ 1 GHz 7.7 @ 500 MHz 8.0 @ 300 MHz 8.3 @ 200 MHz 8.7 @ 100 MHz 使用高清模式（将最大采样率限制为 1.25 GS/s）
支持有限，能力有限
未指定
口罩（标准型）最多可同时使用 8 台
15.6”，1920 x 1080 像素
未指定
未指定
1年

姓名
WaveRunner 8000HD 数据表	产品规格书
Waverunner 8000HD 数据表（日语）	产品规格书
Waverunner 8000HD 数据表（韩语）	产品规格书
Teledyne LeCroy 中高带宽示波器选件和配件目录描述中带宽至高带宽示波器所配备或可用的标准示波器功能、选件和附件。	产品规格书

WaveRunner 8000HD 概述

WaveRunner 8000HD OscilloSYNC

带有 OneTouch 的 MAUI WaveRunner 8000HD示波器

WaveRunner 8000HD最长内存

HD4096 高清技术

姓名
WaveRunner/MDA 8000HD 入门指南	使用指导手册
WaveRunner/MDA 8000HD 操作手册	使用指导手册
电机驱动分析仪软件使用说明书	产品手册

姓名

WaveRunner/MDA 8000HD 入门指南

使用指导手册

WaveRunner/MDA 8000HD 操作手册

使用指导手册

电机驱动分析仪软件使用说明书

产品手册

型号	带宽	输入通道	最大采集内存	采样率	垂直分辨率
WaveRunner 8038HD 竞品对比	350 MHz	8	5 Gpts	10 GS/s 采样率	12 bits
WaveRunner 8058HD 竞品对比	500 MHz	8	5 Gpts	10 GS/s 采样率	12 bits
WaveRunner 8108HD 竞品对比	1 GHz	8	5 Gpts	10 GS/s 采样率	12 bits
WaveRunner 8208HD 竞品对比	2 GHz	8	5 Gpts	10 GS/s 采样率	12 bits
MDA 8038HD 竞品对比	350 MHz	8	5 Gpts	10 GS/s 采样率	12 bits
MDA 8058HD 竞品对比	500 MHz	8	5 Gpts	10 GS/s 采样率	12 bits
MDA 8108HD 竞品对比	1 GHz	8	5 Gpts	10 GS/s 采样率	12 bits
MDA 8208HD 竞品对比	2 GHz	8	5 Gpts	10 GS/s 采样率	12 bits

混合信号选项

模型	描述
WR8KHD-MSO	混合信号选项 WaveRunner/MDA 8000HD（包含探头、附件和许可证）

内存选项

模型	描述
WR8KHD-500MPT	500 Mpt/2Ch（250 Mpt/4Ch、125 Mpt/8Ch）内存选项，用于 WaveRunner/MDA 8000HD（包括 32GB 内存）
WR8KHD-1000MPT	1 Gpt/2Ch（500 Mpt/4Ch、250 Mpt/8Ch）内存选项，用于 WaveRunner/MDA 8000HD（包括 32GB 内存）
WR8KHD-2000MPT	2 Gpt/2Ch（1 Gpt/4Ch、500 Mpt/8Ch）内存选项，用于 WaveRunner/MDA 8000HD（包括 32GB 内存）
WR8KHD-5000MPT	5 Gpt/2Ch（2.5 Gpt/4Ch、1.25 Gpt/8Ch）内存选项 WaveRunner/MDA 8000HD（包括 32GB 内存）

同步示波器选项

模型	描述
WR8KHD-16CH-同步	16 通道 OscilloSYNC 软件选项（结合 2 WaveRunner/MDA 8000HD 示波器）

电脑升级

模型	描述
WR8KHD-RSSD-02	额外的标准固态硬盘 WaveRunner/MDA 8000HD
WR8KHD-UPG-32GB内存	32GB 内存升级选项 WaveRunner/丙二醛8000HD

远程控制/网络选项

模型	描述
USB2转GPIB	外部 USB 2.0 转 GPIB IEEE 488.2 适配器

功率分析软件

模型	描述
WR8KHD-电源设备	功率器件分析选项 WaveRunner/丙二醛8000HD
WR8KHD-三相矢量	三相矢量显示选项 WaveRunner 和 MDA 8000HD
WR8KHD-THREEPHASEDQ0	三相 dq3 转换选项 WaveRunner 和 MDA 8000HD
WR8KHD-PWR	电源分析选项 WaveRunner/MDA8000HD
WR8KHD-THREEPHASEHARMONICS	三相谐波计算选项 WaveRunner/MDA 8000HD
WR8KHD-DIG-PWR-MGMT	数字电源管理分析选项 WaveRunner/MDA 8000HD
WR8KHD-THREEPHASEPOWER	三相功率分析软件选项 WaveRunner 8000HD

串行触发和解码

模型	描述
WR8KHD-1000BASE-T1 TDMP	1000Base-T1 触发、解码、测量/图形和物理层选项 WaveRunner/丙二醛8000HD
WR8KHD-100BASE-T1 TDMP	100Base-T1 触发、解码、测量/图形和物理层选项 WaveRunner/丙二醛8000HD
WR8KHD-QSPI TD	WR8KHD系列QSPI（简单数据、双路、四路SPI）触发和解码选项
WR8KHD-NRZ-曼彻斯特TD	WR8KHD 的 NRZ 和曼彻斯特触发和解码选项
WR8KHD-100Base-T1总线TD	100Base-T1 触发和解码选项 WaveRunner/MDA 8000HD
WR8KHD-10BASE-T1S TDME	10Base-T1S触发、解码、测量/绘图和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-1553 TD	MIL-STD-1553 触发和解码选项 WaveRunner/MDA 8000HD
WR8KHD-10BASE-T1S TD	10Base-T1S 触发和解码选项 WaveRunner/MDA 8000HD
WR8KHD-1553 TDME	MIL-STD-1553 触发、解码、测量/绘图和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-8B10B D	8b10b 解码选项 WaveRunner/MDA8000HD
WR8KHD-ARINC429BUS D 符号	ARINC 429 总线符号解码选项 WaveRunner/MDA 8000HD
WR8KHD-ARINC429BUS DME符号	ARINC 429 总线符号解码、测量/图形和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-AUDIOBUS TD	AudioBus 触发和解码选项 WaveRunner/MDA8000HD
WR8KHD-AUDIOBUS TDG	AudioBus 触发、解码和图形选项 WaveRunner/丙二醛8000HD
WR8KHD-CAN FDBUS TD	CAN 和 CAN FD 触发和解码选项 WaveRunner/MDA 8000HD
WR8KHD-CAN FDBUS TDME 符号	CAN/CAN FD 符号触发、解码、测量/图形和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-CAN XL TD	CAN/ CAN FD/ CAN XL 触发和解码选项 WaveRunner/丙二醛8000HD
WR8KHD-CAN XL TDME 符号	CAN/CAN FD/CAN XL 符号触发、解码、测量/绘图和眼图功能（WR/MDA 8000HD 可选）。
WR8KHD-DIGRF3GBUS D	DigRF 3G 总线解码选项 WaveRunner/MDA8000HD
WR8KHD-DIGRFV4BUS D	DigRF V4 总线解码选项 WaveRunner/MDA8000HD
WR8KHD-EMB TD	套装包含：I2C、SPI、UART-RS232触发和解码选项 WaveRunner/丙二醛8000HD
WR8KHD-EMB TDME	套件包含：I2C、SPI、UART-RS232 触发、解码、测量/绘图和眼图功能。可选配 WR/MDA 8KHD。
WR8KHD-ENETBUS D	ENET 总线解码选项 WaveRunner/MDA8000HD
WR8KHD-FLEXRAYBUS TD	FlexRay 触发和解码选项 WaveRunner/MDA8000HD
WR8KHD-FLEXRAYBUS TDMP	FlexRay 触发器、解码、测量/图表和物理层选项 WaveRunner/丙二醛8000HD
WR8KHD-I2CBUS TD	I2C 触发和解码选项 WaveRunner/MDA8000HD
WR8KHD-I2CBUS TDME	I2C触发、解码、测量/绘图和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-I3CBUS TD	I3C 触发和解码选项 WaveRunner/MDA 8000HD（支持 I2C）
WR8KHD-I3CBUS TDME	I3C触发、解码、测量/绘图和眼图选项 WaveRunner/MDA 8000HD（支持 I2C）
WR8KHD-LINBUS TD	LIN 触发和解码选项 WaveRunner/MDA8000HD
WR8KHD-LINBUS TDME	LIN 触发、解码、测量/绘图和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-MDIOBUS D	MDIO 解码 WaveRunner/MDA8000HD
WR8KHD-PMBus TD	PMBus 触发和解码选项 WaveRunner/MDA8000HD
WR8KHD-PMBus TDME	PMBus触发、解码、测量/绘图和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-SENTbus TD	SENT 触发和解码选项 WaveRunner/MDA8000HD
WR8KHD-SENTbus TDME	发送触发、解码、测量/绘图和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-SMBus TD	SMBus 触发和解码选项 WaveRunner/MDA8000HD
WR8KHD-SMBus TDME	SMBus触发、解码、测量/绘图和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-SPACEWIREBUS D	SpaceWire 解码选项 WaveRunner/MDA8000HD
WR8KHD-SPIBUS TD	SPI 触发和解码选项 WaveRunner/MDA8000HD
WR8KHD-SPIBUS TDME	SPI触发、解码、测量/绘图和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-SPMIBUS TD	SPMI 触发和解码选项 WaveRunner/MDA8000HD
WR8KHD-SPMIBUS TDME	WR8KHD-USB4某人TDMP
WR8KHD-UART-RS232BUS TD	UART-RS232 触发和解码选项 WaveRunner/MDA 8000HD
WR8KHD-UART-RS232BUS TDME	UART-RS232触发、解码、测量/绘图和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-USB2BUS TD	USB 2.0 解码选项 WaveRunner/MDA8000HD
WR8KHD-USB2BUS TDME	USB 2.0 解码、测量/图形和眼图选项 WaveRunner/丙二醛8000HD
WR8KHD-USB2-HSICBUS D	USB 2.0 HSIC 解码选项 WaveRunner/MDA8000HD
WR8KHD-USBPD TD	USB-PD 触发和解码选项 WaveRunner/MDA8000HD
WR8KHD-DPHYBUS D	D-PHY 总线解码选项 WaveRunner/MDA8000HD
WR8KHD-DPAUX TD	DisplayPort AUX 触发和解码选项 WaveRunner/MDA 8000HD
WR8KHD-USBPD TDMP	USB-PD触发、解码、测量/绘图和物理层选项 WaveRunner/丙二醛8000HD
WR8KHD-USB4SB TDMP	USB4-SB触发、解码、测量/绘图和PHY测量选项 WaveRunner/丙二醛8000HD
WR8KHD-USB4SB TD	USB4-SB 触发和解码选项 WaveRunner/MDA8000HD

抖动分析软件

模型	描述
WR8KHD-时钟-X	时钟专家抖动分析框架
WR8KHD-时钟-X-PRO	时钟专家抖动分析框架，包含SSC、相位噪声和累积抖动分析
WR8KHD-JITKIT	时钟、时钟数据抖动分析以及时间、统计、频谱和抖动叠加视图

数字滤波软件

模型	描述
WR8KHD-DFP2	数字滤波器软件包 WaveRunner/MDA8000HD

串行数据合致性

模型	描述
WR8KHD-AUTO-ENET-TOOLKIT	100Base-T1 和 1000Base-T1 调试工具包 WaveRunner/MDA 8000HD
QPHY-100Base-T1	支持 QualiPHY 的 100Base-T1（汽车以太网）合规性软件选项
QPHY-10Base-T1L	支持 QualiPHY 的 10Base-T1L（工业以太网）合规性软件选项
QPHY-10Base-T1S	支持 QualiPHY 的 10Base-T1S（汽车以太网）合规性软件选项
QPHY-USB	QualiPHY 启用 USB 2.0 一致性软件选项
QPHY-MOST50	支持 QualiPHY 的 MOST50 ePHY 合规性软件选项。需要 DFP2 和 SDM 或 SDA3 选项。
QPHY-ENET	支持 QualiPHY 的以太网 10/100/1000BT 合规软件选项
QPHY-1000Base-T1	支持 QualiPHY 的 1000Base-T1（汽车以太网）合规性软件选项
QPHY-MOST150	QualiPHY MOST150 oPHY 和 cPHY 合规性软件选件。需要选件 DFP2 和 SDM 或 SDA3。
QPHY-NBASE-T	支持 QualiPHY 的 NBASE-T（2.5GBase-T 和 5GBASE-T）合规性软件选项

串行数据分析

模型	描述
WR8KHD-EYEDRIII	信号完整性工具包 - 通道和灯具去嵌入/仿真、发射/接收均衡
WR8KHD-虚拟探头	高级去嵌入、仿真和虚拟探测工具包
WR8KHD-SDM	串行数据掩码软件包 WaveRunner/MDA8000HD
WR8KHD-CBL-去嵌入	电缆去嵌入选项 WaveRunner/MDA8000HD
WR8KHD-SDAX-NRZ	NRZ串行数据专家分析框架，眼图、抖动和噪声测量
WR8KHD-SDAX-PAM	PAM串行数据专家分析框架，眼图、抖动和噪声测量

其他软件选项

模型	描述
WR8KHD-ZONETRIGGER	ZoneTrigger 选项 WaveRunner/丙二醛8000HD
MAUI Studio Pro	MAUI Studio Pro 离线远程和 PC 分析软件许可
WR8KHD-EMC	EMC 脉冲参数软件包 WaveRunner/MDA 8000HD
WR8KHD-SPECTRUM-1	频谱分析仪 WaveRunner 8000HD - 1 道
WR8KHD-SPECTRUM-PRO-2R	频谱分析仪 WaveRunner 8000HD - 2 条线路 + 参考线
WR8KHD-VECTORLINQ	VectorLinQ 矢量信号分析用于 WaveRunner/MDA8000HD
WR8KHD-XDEV	高级定制选项 WaveRunner/MDA8000HD

其他

模型	描述
OC1024-A	带额外搁板和抽屉的仪器推车
WR8KHD-RACK安装	机架安装套件，用于 WaveRunner/MDA8000HD

串行数据测试夹具

模型	描述
TF-AUTO-ENET-SMA	用于 TF-AUTO-ENET 的 SMA 连接器板 4 包
TF-自动-HMTD	测试夹具 HMTD 连接器（阳头）至 SMA（阴头）
TF-AUTO-MATENET	测试夹具 MATEnet 连接器（阳头）至 SMA（阴头）
TF-AUTO-MINI50	测试夹具 Mini-50 连接器（阳头）至 SMA（阴头）
TF-USB-C-SB	USB4 边带测试片夹具
TF-AUTO-ENET	用于 100Base-T1 和 1000Base-T1 调试的汽车以太网分线测试夹具
TF-ENET-B	10/100/1000BaseT 以太网测试夹具
TF-NBASE-T	用于 NBase-T 和 10GBase-T 电气和回波损耗测量的测试夹具套件

高压光纤光隔离探头

模型	描述
DL03-ISO	高压光隔离探头，350 MHz带宽。附带软质便携包。
DL07-ISO	高压光隔离探头，700 MHz带宽。附带软质便携包。
DL10-ISO	高压光隔离探头，1 GHz带宽。附带软质便携包。
DL-ISO-ACC-KIT	DL-ISO系列配件套件，包括MMCX转Y型引脚插座/焊接件、方形引脚插座/焊接件、MMCX转方形引脚适配器、夹爪
DL-ISO-2V-TIP	DL-ISO 2 Vpp MMCX 方针探头
DL-ISO-10V-TIP	DL-ISO 10 Vpp MMCX 方针探头
DL-ISO-40V-TIP	DL-ISO 40 Vpp MMCX 方针探头
DL-ISO-200V-TIP	DL-ISO 200 Vpp MMCX 方针探头
DL-ISO-1000V-TIP	DL-ISO 1000 Vpp 方形探头
DL-ISO-2500V-TIP	DL-ISO 2500 Vpp 方形探头
HVFO108	高压光纤探头，带宽150 MHz。含软质便携包。需另购衰减头。包含1根1米光纤电缆。
HVFO100-1X-TIP-U	HVFO10X +/-1V (1倍衰减) 通用探头附件
HVFO100-5X-TIP-U	HVFO10X +/-5V (5倍衰减) 通用探头附件
HVFO100-10X-TIP-U	HVFO10X +/-10V (10倍衰减) 通用探头附件
HVFO100-20X-TIP-U	HVFO10X +/-20V (20倍衰减) 通用探头附件
HVFO100-40X-TIP-U	HVFO10X +/-40V (40倍衰减) 通用探头附件

探头适配器

模型	描述
TPA10	TekProbe 到 ProBus 探头适配器

有源电源探头

模型	描述
RP2060	电源/电压轨探针。2 GHz 带宽，1.2 倍衰减，+/-60V 偏移，+/-800mV。包含一套完整的焊接式引线和同轴电缆。浏览器探针头需另购。
RP4030	电源/电压轨探针。4 GHz 带宽，1.2 倍衰减，+/-30V 偏移，+/-800mV。包含一套完整的焊接引线、同轴电缆和 PCB 安装件。
RP4060	电源/电压轨探针。4 GHz 带宽，1.2 倍衰减，+/-60V 偏移，+/-800mV。包含一套完整的焊接式引线和同轴电缆。浏览器探针头需另购。
RP4000-Browser	RP2060/RP4060 浏览器吸嘴配件。包含 0 欧姆 (1 个)、450 欧姆 (10 个) 和 950 欧姆 (20 个) 吸嘴。
RP4000-MCX-LEAD-SI	3 个 MCX 4 GHz 焊接式引线配件（除导轨探针随附的配件外），长度 18 厘米

有源电压探头

模型	描述
ZS1000	1 GHz、0.9 pF、1 MOhm 有源电压探头
ZS1500	1.5 GHz、0.9 pF、1 MOhm 有源电压探头

电流探头

模型	描述
CP030	30A、50MHz 电流探头 - 交流/直流，30A rms，50A 峰值脉冲，1.5 米电缆
CP030-3M	30A，10MHz电流探头 - 交流/直流，30A有效值，50A峰值脉冲，3米电缆
CP030A	30A、50MHz高灵敏度电流探头 - 交流/直流，30A有效值，50A峰值脉冲，1.5米电缆
CP031	30A、100MHz 电流探头 - 交流/直流，30A rms，50A 峰值脉冲，1.5 米电缆
CP031A	30A、100MHz高灵敏度电流探头 - 交流/直流，30A有效值，50A峰值脉冲，1.5米电缆
CP150	150A，10MHz电流探头 - 交流/直流，150A有效值，500A峰值脉冲，2米电缆
CP150-6M	150A，5MHz电流探头 - 交流/直流，150A有效值，500A峰值脉冲，6米电缆
CP500	500A，2MHz电流探头 - 交流/直流，500A有效值，700A峰值脉冲，6米电缆
CA10	用于第三方电流传感器的可编程电流传感器转ProBus适配器
DCS025	适用于 Teledyne LeCroy 电流探头的相差校正校准源
CP030B	30A、50MHz高灵敏度电流探头 - 交流/直流，30A有效值，50A峰值脉冲，1.5米电缆
CP030B-3M	30A，10MHz电流探头 - 交流/直流，30A有效值，50A峰值脉冲，3米电缆
CP150B	150A，10MHz电流探头 - 交流/直流，150A有效值，500A峰值脉冲，2米电缆
CP150B-6M	150A，5MHz电流探头 - 交流/直流，150A有效值，500A峰值脉冲，6米电缆

差分探头 (<= 1.5 GHz)

模型	描述
AP033	500 MHz 差分探头
ZD1000	1 GHz、1.0 pF 有源差分探头、±8 V
ZD1500	1.5 GHz、1.0 pF 有源差分探头、±8 V
ZD500	500 MHz，1.0 pF 有源差分探头，±8 V

高压差分探头

模型	描述
HVD3102A	1kV、25MHz高压差分探头，带自动零位断开功能
HVD3102A-NOACC	1kV、25MHz高压差分探头，不含探头附件，带自动零位断开功能
HVD3106A	1kV、120MHz高压差分探头，带自动零位断开功能
HVD3106A-NOACC	1kV、120MHz高压差分探头，不含探头附件，带自动零位断开功能
HVD3106A-6M	1kV、80MHz高压差分探头，带6米电缆和自动零位断开功能
HVD3206A	2kV、120MHz高压差分探头，带自动零位断开功能
HVD3206A-6M	2kV、80MHz高压差分探头，带6米电缆和自动零位断开功能
HVD3220	2kV、400 MHz 高压差分探头
HVD3605A	6kV、100MHz高压差分探头，带自动零位断开功能
AP031	700 V、25 MHz 高压差分探头 (÷10, ÷100)

高压探头

模型	描述
HVP120	6kV 高压无源探头，400 MHz
PPE6KV-A	6kV 高压无源探头，500 MHz

无源探头

模型	描述
PP021-1	500 MHz 无源探头，2.5mm，10:1，10 MOhm
PP025-1	500 MHz 无源探头，5mm，10:1，10 MOhm

探头零件和套件

模型	描述
PACC-ZD001	用于 ZD 差分探头的 Y 引线适配器 - 数量 1
PACC-ZD002	ZD 差分探头的焊接引线 - 数量 2
PACC-ZD003	ZD 差分探头的长弹簧接地 - 数量 2
PACC-ZD004	ZD 差分探头的吸头保护器 - 数量 2
PACC-ZD005	用于 ZD 差分探头的旋转尖端适配器 - 数量 1
PACC-ZD006	用于 ZD 差分探头的小型 IC 适配器 - 数量 2
PK111	ZD500、ZD1000 和 ZD1500 的更换附件套件

传输线探头

模型	描述
PP066	7.5 GHz 低电容无源探头，500/1K 欧姆

60 V 共模探头

模型	描述
DL02-HCM	250 MHz 60 V 共模差分探头。包含标准规格的导线和探头尖端。
DL05-HCM	500 MHz 60 V 共模差分探头。包含标准规格的导线和探头尖端。
DL10-HCM	1GHz 60V共模差分探头。包含标准规格的导线和探针。
DL-HCM-HiTemp	DL-HCM系列高温焊嘴，30 MHz带宽，1米长。
DL-HCM-Acc-Kit	DL-HCM 系列配件套件，包括探针支架、微型 IC 夹（2 个）和 Y 型香蕉插头适配器。

需要帮助或信息？

我们随时为您提供帮助，解答您的任何问题。我们期待您的回复

WaveRunner 8000HD 8通道示波器

高分辨率8通道示波器

WaveRunner 8000HD 8通道示波器系列——专业级台式示波器的优选

使用 8 通道示波器和更大内存捕捉每一个细节

多通道拓展您的视野

高级示波器工具集，释放更多潜能

WaveRunner 8000HD 8通道示波器可长时间捕捉每一个细节

全带宽和采样率下始终保持高分辨率

使用 OscilloSYNC® 连接两台 8 通道示波器 – 一台 16 通道示波器

8通道示波器存储，简单的导航

8通道示波器概述

适用于 8 通道示波器的多种应用软件包

8通道示波器的三相功率分析

使用8通道示波器进行汽车ECU和车载网络测试

使用 8 通道示波器进行电源完整性和电源时序测试

使用 8 通道示波器进行嵌入式系统测试

全面而强大的串行数据调试解决方案

独特的验证和生产力工具使您的 8 通道示波器更加高效

全面的Pass/Fail测试与分析

完整的单位转换和重定标功能

自定义数学函数和测量

体验不同之处——在线预约参观我们的演示实验室

比较 Teledyne LeCroy 高精度示波器 (HDO)

带宽范围

分辨率

模拟频道

采样率（最大值）

内存（最大值）

分析能力

串行数据工具

WaveRunner 8000HD

WaveSurfer 4000HD

HDO6000B

WavePro HD

WaveMaster 8000HD

8通道示波器对比

带宽范围

分辨率

高分辨率模式

模拟频道

数字频道

模拟+数字通道

采样率（所有通道）

采样率（最大值）

内存（所有通道，标准）

内存（最大值）

测量持续时间（全采样率下的最大值）

直流增益精度

噪声（50 mV/格）

有效位（ENOB）

低速串行数据传输能力

重定标

通过/不通过分析

展示

中央处理器

运行系统

保修政策

Teledyne LeCroy WaveRunner 8000HD 示波器

泰克5系列B示波器

泰克6系列B示波器

Keysight Infiniium EXR 系列示波器

Keysight Infiniium MXR B 系列示波器

横河DLM5000HD系列示波器

罗德与施瓦茨 MXO 58 示波器

资源中心

技术文档

视频资料

产品操作手册

混合信号选项

内存选项

同步示波器选项

电脑升级

远程控制/网络选项

功率分析软件

串行触发和解码

抖动分析软件

数字滤波软件

串行数据合致性

串行数据分析

其他软件选项
