QPHY-MIPI-MPHY

主要功能

• 符合 MPHY 3.0 的 MIPI 联盟一致性测试套件 (CTS)
• QualiPHY 自动化测试框架提供连接图、自动化示波器操作和报告生成
• 测试所有档位的 HS-MODE、PWM-MODE 和 SYS-MODE 操作
• 集成 M-PHY 解码器
• 使用 MIPI M-PHY 调试功能轻松调试合规性故障
• 使用 Teledyne LeCroy 独有的 M-PHY 输入适配器采集信号，以比基于探头的方法低得多的成本获得更高的信号保真度
• 支持用于传统夹具或“原位”测试的差分探头

简单、自动化的测试步骤

QPHY-MIPI-MPHY 以简单的逻辑流程运行。 首先，选择要执行的测试。 该软件通过提供清晰的连接图帮助正确连接到 DUT。 然后它控制示波器，以无缝方式完全自动化测试。

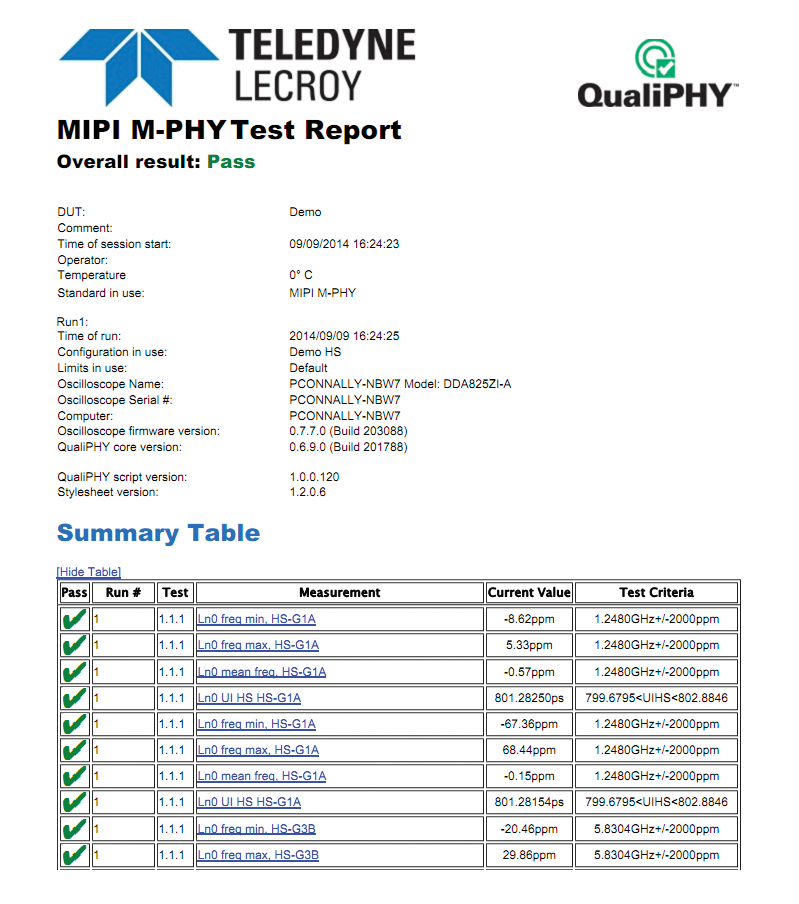

全面且易于阅读的测试报告

测试完成后，QualiPHY 会创建一份 HTML 和/或 PDF 格式的综合报告。 该报告包含测试结果的摘要以及在 DUT 上执行的每个测试的详细信息和屏幕截图。

合规测试的信心

QPHY-MIPI-MPHY 使用户能够对其 M-PHY 接口充满信心。 通过在极短的时间内测量大量周期，用户可以确信他们正在根据 M-PHY 标准测试其设备的真实性能。

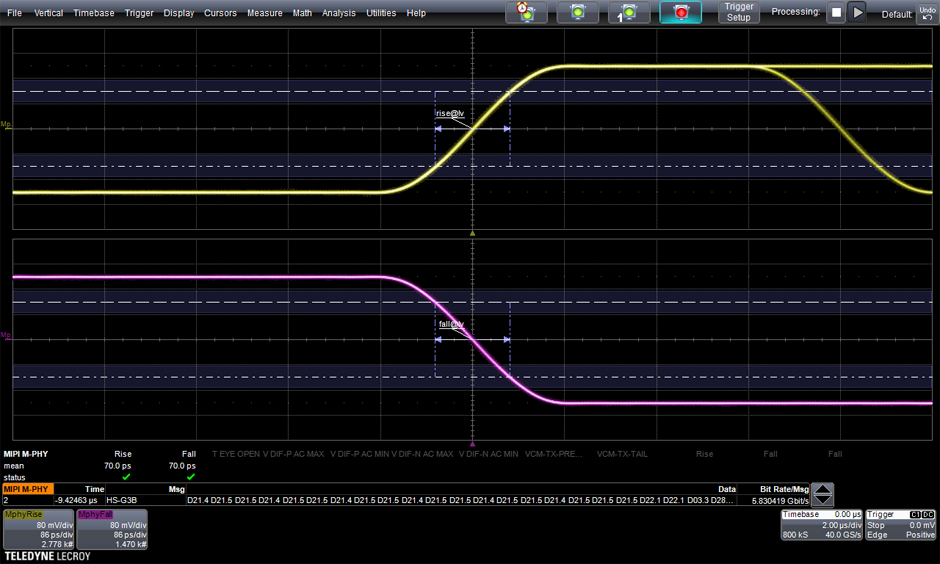

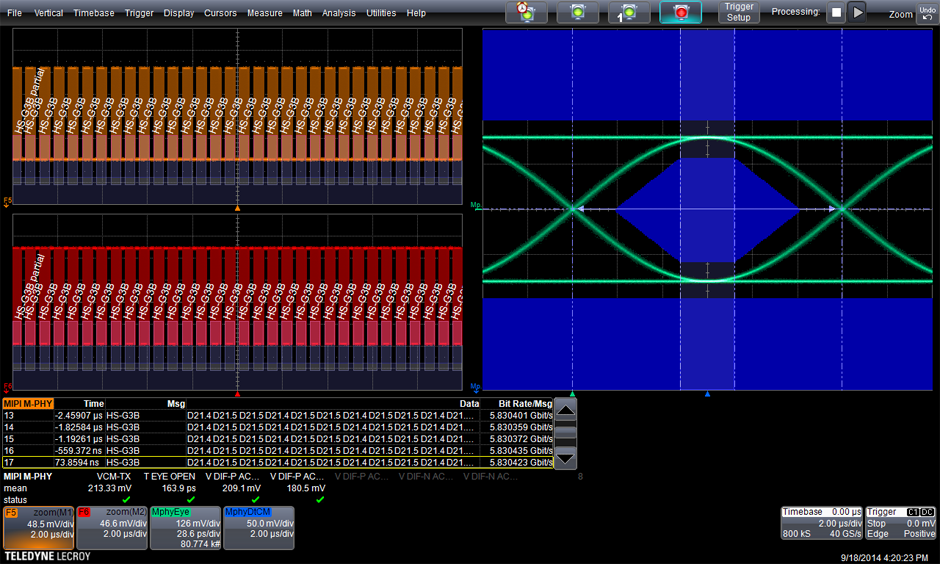

从测试到调试的无缝过渡

QPHY-MIPI-MPHY 利用 Teledyne LeCroy 全面的 M-PHY 解码和物理层测试包的强大功能和灵活性，提供一个可以快速轻松地查明和诊断一致性测试中突出显示的问题。 协议级 M-PHY 解码器与物理层波形和测量之间的完整时间相关性意味着大大简化了问题的追踪难度。

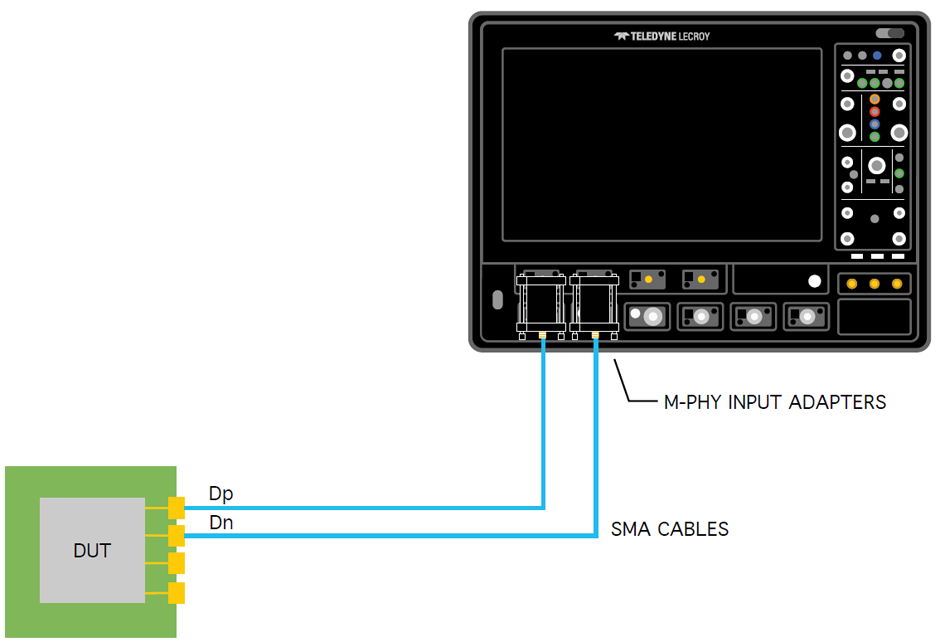

低成本、高保真信号连接

M-PHY 需要 100Ω 差分终端和非零共模电压，因此简单地将 Dp 和 Dn 信号连接到标准 50Ω 示波器输入可能会导致被测发射机的共模电流消耗达到不可接受的水平。 Teledyne LeCroy M-PHY 输入适配器巧妙地解决了这个问题，在提供所需的共模端接电压的同时保持到示波器输入的原始信号路径。 这消除了基于探头解决方案中固有的反射和噪声问题，而且成本只有一小部分。
