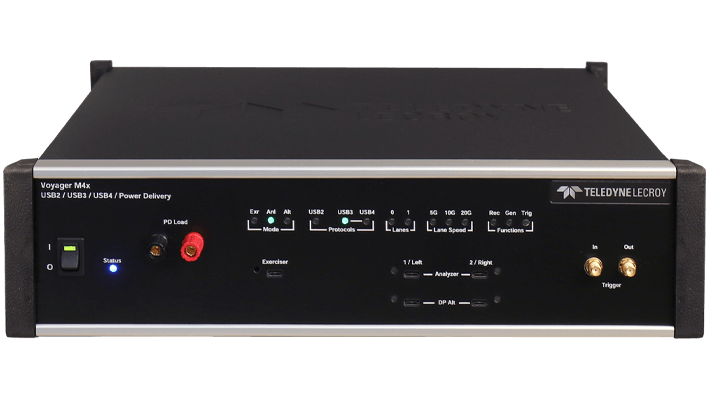

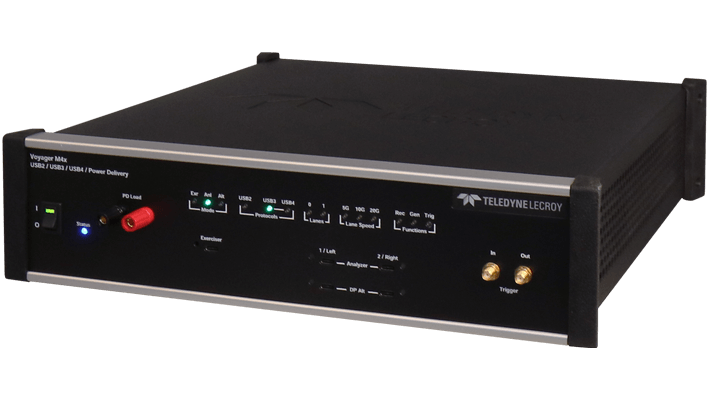

Teledyne LeCroy 的传奇 Voyager 分析仪平台提供业界更准确和可靠的捕获 USB 3.2, USB4 和 Thunderbolt 3 & 4 协议可快速调试、分析和解决问题。利用 Teledyne LeCroy 的尖端 TAP4 探针技术和业界领先的分析软件， Voyager M4x 是终极的一体化测试解决方案 USB4.
无与伦比的准确性
这款 Voyager M4x 采用保真度很高的探头设计，在全速测试设备时提供更高的可靠性 USB4 Gen3x2（40Gb/s 总计）速度。M4x 设计为内联于主机和集线器之间，可非侵入式地记录所有 USB Type-C® 信号，包括 3.2 / USB4 /TBT3/TBT4 数据、边带和 CC (PD) 消息。热插拔任意组合 USB4 主机和集线器以及 Voyager 系统将记录边带发现和速率协商序列，并锁定在指定的速率。全面支持捕获 USB 3.2 通过 Type-C 的绑定流量（20 Gb/s 聚合）也满足了以超高速为目标的开发人员的关键需求 USB 3.2 领域广泛应用，提供了卓越的解决方案。
分析软件

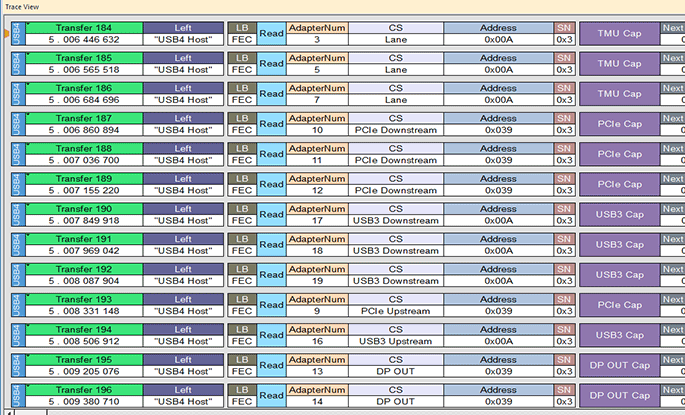

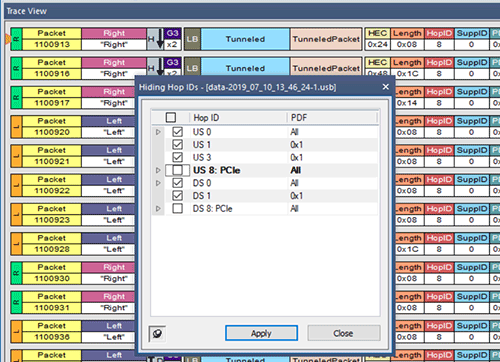

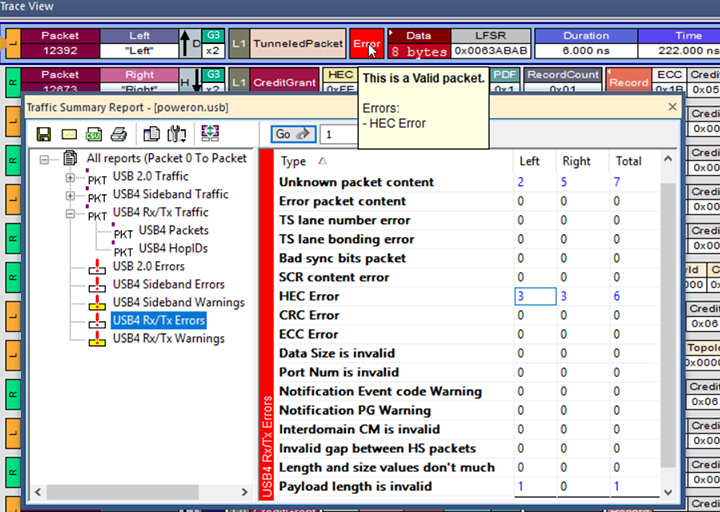

这款 Voyager 利用传奇的 CATC Trace - 行业事实上的标准显示，并在单个视图中显示所有标记和交错的数据包。 来自逻辑的流量 USB4 和边带信道可以单独过滤、搜索或从跟踪中导出。传输级别可以展开和折叠以显示包括所有有序集和控制数据包的逻辑层。在线时，它将记录和显示所有寄存器读写，以提供路由器和路径配置空间的清晰图像。HopID 窗口允许根据 HopID 和协议定义函数 (PDF) 精确隐藏流量。隔离特定路径上的流量可为网络内每个 PCIe、USB 或 DP 适配器提供完整配置序列的连贯图像。
错误检测
Teledyne 力科 Voyager 可以检测并标记真实的 USB4, USB 3.2 和 PD 协议错误。 在较低层，训练序列、SCR 内容和 CRC 值会自动检查错误。 配置数据包定时与许多一起被验证 USB 3.2 / USB4 逻辑层时序要求。
USB4 隧道交通
对于隧道 PCI Express，数据链路层数据包 (DLLP) 和事务层事件经过解码，允许用户查看地址和请求者 ID 等关键字段。捕获隧道 DisplayPort 时，AUX 消息与视频主数据流分离，以便于解释。隧道 USB 数据包的所有字段均经过完全解码。更高层的 USB 事件可以导出到标准 USB 跟踪，并经过完全解码，包括所有设备类流量。
导出至视频和 PCIe 协议软件
对于全面的隧道解码， Voyager M4x 允许将隧道流量即时导出到功能齐全的视频协议套件和 PCIe 协议套件应用程序。这些应用程序功能齐全，市场领先，由 Teledyne LeCroy 的视频和 PCIe 团队开发，包含大量分析和调试工具（可作为免费软件下载）。
主要功能
- 捕获/分析 USB4 包括 PD 和 SBU 流量 - 查看端到端主机、集线器和设备操作
- 集成分析仪/模拟训练器 - 多功能系统同时生成和捕获 USB4 协议流量
- USB Type-C & PD 分析仪 - 捕获 Type-C 和 Power Delivery 协议消息和状态变化
- CATC Trace分析软件 - 展开/折叠传输层以更快地解释 USB 流量
- TAP4™ 探测 - 经验证的模拟前端架构，提供最真实的开机链路训练画面
- 高达 32GB 的录制容量 -捕获长时间的录制以进行分析和解决问题
- 通过 HopID 过滤隐藏/显示流量 可以轻松地将分析重点放在特定路径/功能上
- 检测无数 USB4 链接和协议错误 - 检测并标记关键链路和时序错误
- 外部触发输入/输出 - 使用 Voyager 识别任何数据包并切换示波器或逻辑分析器（通过 SMA 连接器）
- 级联多台分析仪 - 跨多个分析仪同步记录，包括传统 USB 3.x Voyager 系统
- 硬件触发 - 触发 USB4 用于隔离重要流量、特定错误或数据模式的协议事件
- 支持以太网或USB 3.0接口上传数据 - 通过以太网 的 600Mbps 持续传输速率提供对捕获数据的即时访问

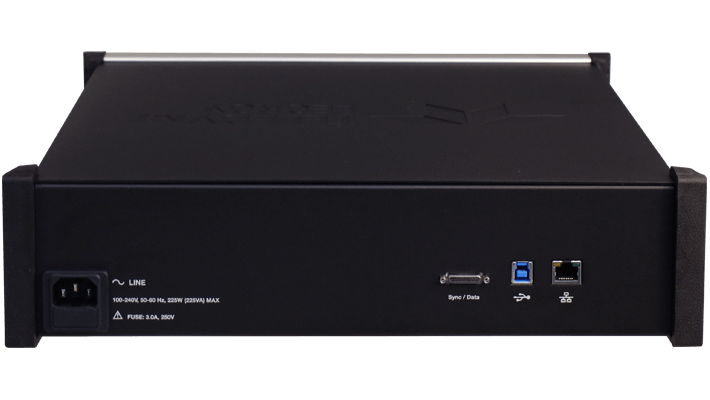

灵活的硬件
的前端 Voyager 分析仪功能 USB4 额定连接器，支持全 40Gb/s 数据速率，可同时无损地捕获来自所有活动链路的流量。 这 Voyager M4x 平台包括 32GB 的记录内存以及 USB 3.0 和千兆以太网链路，用于将记录的流量上传到主机 PC。 这 Voyager 完全兼容有源和无源电缆环境。 现场可升级固件可确保未来支持新功能或更改 USB 规范。
合规选项
这款 Voyager M4x 为 USB 合规性测试提供广泛支持，包括 USB Type-C、PD（仅限 SPR）、 USB4, USB 3.2 链路层和 DP Alt-Mode。利用 Teledyne LeCroy 的 Voyager 测试器功能，Compliance Suite 是一款自动化应用程序，利用仿真脚本模拟 USB、PD 和 Type-C 链路行为。测试器用于像真实设备一样发起和响应 USB 和 PD 命令，同时分析 DUT 的响应。它直接通过 Type-C 电缆进行通信，记录和分析每个协议交换以确定正确的行为。对于 Type-C 和 PD 合规性，测试器利用全面的高级命令库来模拟 Type-C 源、接收器和 DRP 行为。
这款 Voyager M4x 提供独家支持 USB 3.2 10Gps 和 20Gbps 链路层测试。 也是表演的基础 USB4 协议和逻辑层一致性。 唯一能够测试的解决方案 USB4 和 USB 3.2 链路层，每个合规性选项单独出售，允许用户根据需要扩展测试。
- 符合 USB Power Delivery 2.0 和 3.2 标准
- USB Type-C 功能验证
- USB 3.2 Gen-1 和 Gen-2 链路层合规性（5Gbps 和 10Gbps）
- USB 3.2 Gen-1x2 (IOGbps) 和 Gen-2x2 (20Gbps) 链路层合规性
- USB4 合规许可证
资源中心
| 姓名 | |
|---|---|
Voyager M4x 数据表 | 产品规格书 |
Voyager M4x USB4 练习器仅高速模式 | 应用笔记 |
技术简介： USB4 符合性测试 Voyager M4x | 应用笔记 |
技术简介：Teledyne LeCroy Voyager M4x 和替代模式 | 应用笔记 |
Voyager M310P / M310e / M4x 线组 | 应用笔记 |
USB Type-C 功能验证套件技术简介 | 应用笔记 |
从 USB 跟踪中的 ISOCH 流量中提取音频 | 应用笔记 |
Voyager M4x 分析 USB4 和Thunderbolt 3
Voyager M4x 配置通道和协议适配器 USB4 和 Thunderbolt 3
Voyager M4x 触发和过滤 USB4 和 Thunderbolt 3
Voyager M4x 锻炼器介绍 USB4 & Thunderbolt
与 Teledyne LeCroy 一起参加有史以来第一次关于下一代 USB 的网络研讨会。 这个节省时间的介绍将深入探讨 USB4 逻辑层协议，重点是故障排除和测试方法。
与会者将获得有关初始化过程的新见解，包括深入了解路径和适配器配置过程。 将回顾 DisplayPort 和 PCIe 隧道的关键阶段。
本次演讲将重点介绍 USB-IF 的最新验证程序 USB4 逻辑链路状态、协议行为和隧道层。

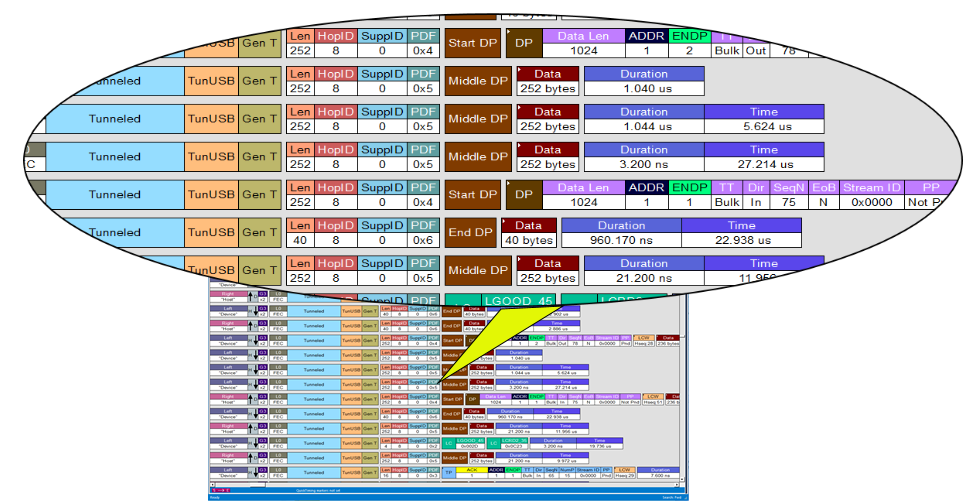

USB4 锻炼者选项

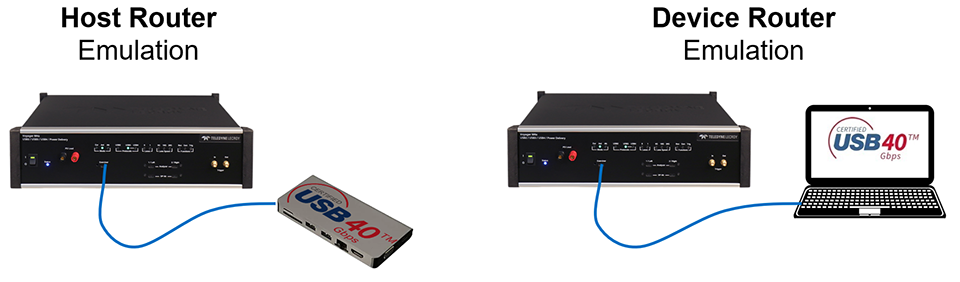

练习器为以下内容添加了灵活的流量生成功能 USB4 和 Thunderbolt™ 3 至 Voyager M4x 平台。 它允许用户通过标准 USB Type-C 电缆传输自定义数据包，并对标头、有效负载、时序和链路状态进行低级控制。 M4x 练习器与协议分析器无缝集成，可以模拟主机或设备路由器操作，同时记录来自 DUT 的真实响应。 M4x 训练器利用为 SuperSpeed USB 开发的相同成熟架构，增加了 Gen3x2 和 Gen2x2 支持，允许用户执行下一代的初始开机、功能和合规性测试 USB4 芯片组。
功率跟踪器
这款 Voyager 功率跟踪器选项可监控 Vbus、CC 和 VCONN 电压/电流，并以时间线格式以图形方式显示功率水平。此功率信息与轨迹同步，使用户能够验证协议层和电气层的功率状态转换。功率跟踪器在正常运行期间持续采样电压。它包括标记和增量测量，只需点击即可轻松完成。功率跟踪器是运行 PD 合规套件所必需的，对于验证 VBUS、PD、Type-C 和 Vconn 行为非常有用。
查看更多
USB Type-C 功能验证套件
这款 Voyager M4x USB Type-C 功能验证套件允许开发人员验证逻辑 USB Type-C 端口操作并验证是否符合 USB Type-C 设备的规范。 测试套件提供 100% Type-C 功能验证规范的覆盖范围。 通过 Teledyne LeCroy 测试套件使用 Voyager 对于寻求 USB-IF 徽标认证的 Type-C 设备，需要 M4x 或 M310e。此测试套件涵盖以下内容：
- 源测试
- 接收器测试
- 带有附件支持 (SNKAS) 测试的水槽
- DRP 测试
- VCONN 测试
- 源能力测试
- 接收器测试
- 杂项测试
供电合规套件
电力输送 (PD) 合规套件可帮助开发人员验证 PD 3.2 芯片组和最终产品的功能、错误恢复和合规性。与 Teledyne LeCroy 的 Voyager M310e 和 M4x 平台，它使用仿真脚本来模拟 PD 链路伙伴行为，发起和响应 PD 消息，并通过 Type-C 电缆生成通过/失败报告。
DP Alt Mode 2.1 合规选项
最近更新的 VESA DisplayPort Alt Mode (DPAM) 2.1 合规性测试规范 (CTS) 在最新的 Voyager 平台。新的 DPAM 2.1 CTS 于 2023 年由 VESA 修订，大大扩大了测试范围。兼容 Type-C 的 DP Alt Mode 设备需要通过所有规范的 DPAM 2.1 测试才能获得 VESA 认证。
SimPASS USB

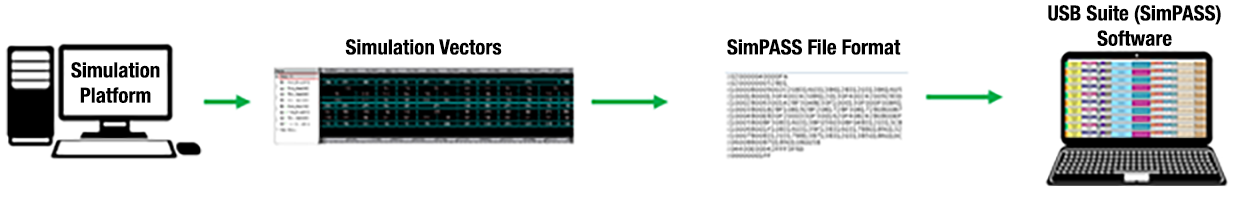

SimPASS USB 将通常用于后硅测试的强大 Teledyne LeCroy 数据流量分析功能带入仿真环境。 尖端仿真工具的用户现在可以直接在 Teledyne LeCroy USB 跟踪查看器中导出和查看测试向量。
SimPASS USB 现在支持 USB4 40Gb/s 和 80Gb/s 模拟文件。 这允许供应商生成 RTL 矢量文件（描述前硅阶段的 USB I/O 流量），然后在后硅阶段以与硬件派生的跟踪文件相同的方式显示和分析这些交换。 查看说明来自 I/O 流的数据和事务数据包中潜在缺陷的模拟文件，SimPASS 使开发人员能够在将设计提交到硅片之前更全面地测试和调试逻辑设计。 电源状态转换中的缺陷、不当的信用流交换和边际定时握手等问题可以被发现、追踪到它们的来源并得到解决，从而加快 SoC 的上市时间并降低开发成本。 在任何重新设计周期中，可以通过使用 SimPASS 软件在仿真期间重新测试修复来验证错误修复（在上一个周期中识别）。
