高速以太网和光纤通道
协议分析仪和测试仪

• 分析 PAM4 原生以太网和光纤通道结构
  • 50/100/200/400GbE PAM4
  • 64GFC PAM4
• 对基于 NRZ 的链接/速度的后向支持
  • 10/25/50/100GbE NRZ
  • 16/32GFC 非归零区
• Layer 1分析支持链路层协商分析
• 完成 1-7 层双向线速流量捕获
• 用于自动化测试程序的 API
  • Windows 和 Linux 支持
  • 验证脚本引擎^™（VSE）后期捕获，综合分析
  • 导出到 API 轻松创建用于自动化测试的 Python 脚本
• 用于扩展分析需求的深内存缓冲区和预捕获过滤
• 先进的多状态触发和过滤
• 全面的多条件错误注入和交互错误注入功能
• 2U 外形，带机架安装套件（单独订购）
• 支持 100 多种以太网和光纤通道协议，包括 FCoE、NVMe-oF、ORAN、PTP 1588、RoCE 和 iSCSI
• 多种跟踪视图格式
  • 电子表格视图
  • 交换视图
  • 链接状态视图
  • AN/LT 视图
  • 流量摘要
  • 视图框架检查器视图
• 无缝 WireShark 集成
• USB 3.0 和千兆以太网主机接口，可快速上传并轻松管理

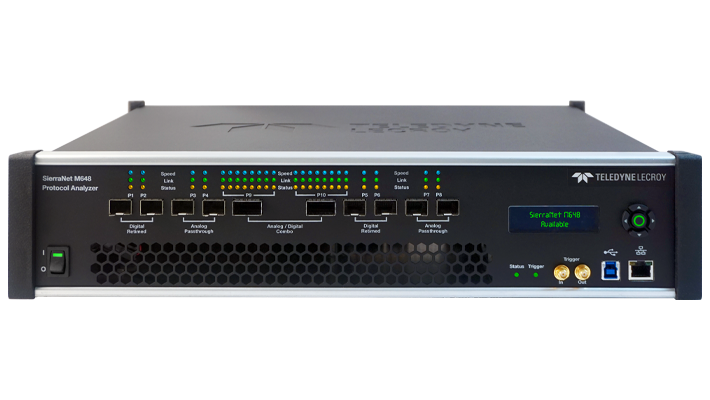

SierraNet M648 系列为开发人员和协议测试工程师提供更具成本效益、强大且完全集成的以太网和光纤通道数据采集和协议验证系统。 M648 协议分析系统为工程师提供了 100% 在所有端口上以全线速记录所有光纤通道和以太网相关流量，并使用我们的 InFusion™ 工具提供错误注入和流量损坏，以进行高级验证和验证测试。

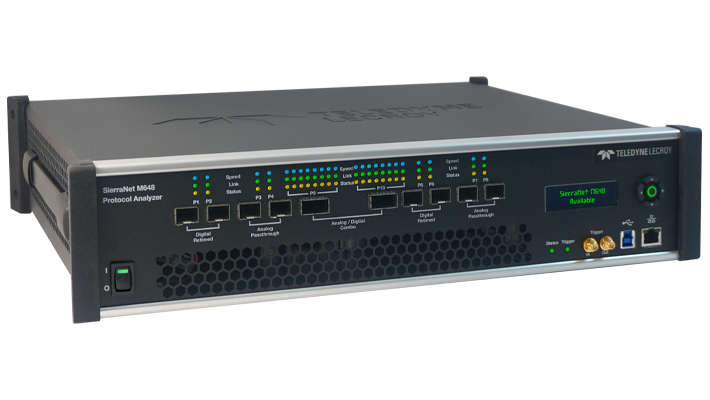

这款 SierraNet M648 硬件平台和网络协议套件图形用户界面为云和企业环境中使用的传统和当今新兴的高速网络和结构部署提供了市场上高水平的性能和灵活性。

SierraNet M648 在单个平台中分析和验证传统或融合以太网和光纤通道产品方面提供了极大的灵活性，并且可以在购买时或以后通过添加许可证密钥灵活地添加特定于协议的特性、功能和速度支持。

每对 SFP28 均可探测以太网和光纤通道链路，以太网链路速度高达 50Gbps/链路和/或铜缆或光缆上 64G FC/链路，从而无需单独的“单功能”刀片。

SFP28 对可以聚合以支持 100Gbps 以太网链路，而集成的 QSFP-DD 连接支持所有以太网速率（50GbE、100GbE 和 200GbE 链路流量），可用于分析和干扰应用。此外，QSFP-DD 连接支持 400GbE 链路的自动协商和链路训练分析。

除了 FlexPort 技术， SierraNet M648 的精密分析和错误注入软件 Net Protocol Suite 提供了更强大的灵活性和定制的数据显示，可以轻松识别并快速导航到特定的感兴趣事件。 Net Protocol Suite 的多个跟踪视图中的解码为解决低级别到应用层问题提供了卓越的可见性，根据支持的规范及其相关编码方案进行解码，零时间搜索和过滤功能可以轻松找到以太网和光纤通道事件上下文和直观的方式。 在多协议环境中，Teledyne LeCroy 的 CrossSync™ 可以与我们其他强大的协议分析工具（例如 PCI Express）同步和关联跟踪 Summit 分析器，以了解流量、刺激和/或错误如何跨网桥或适配器传播。

Teledyne LeCroy InFusion™ (Jammer) 错误注入器和流量修改器工具允许用户验证以太网和光纤通道结构系统的实际故障处理。InFusion 位于实时系统的数据路径中，以编程方式更改或破坏流量。InFusion 是使用实际工作负载和设备对系统进行压力测试的理想工具。

SierraNet M648 上的 InFusion 支持从 10GbE 到 200GbE 的以太网链路速度和高达 64 Gbps 的光纤通道链路，具体取决于许可 SierraNet 平台。InFusion 实时监控两个方向的流量，并通过使用客户定义的参数，用测试用例指定的参数替换或修改任何位、有序集、校验和或其他参数。

InFusion 可以在检测到特定序列或达到指定时间间隔时改变流量，但它不需要复杂的脚本、编程或模拟工具。 InFusion 可以监控两个方向的流量并对发生在通信链路任一方向的事件采取行动。 InFusion 甚至可以修改给定测试场景中的双向流量，无论是来自发起者还是来自响应者。 InFusion 专门设计用于验证子系统内的恢复特性。 带有图标和超链接的简单、用户友好的菜单界面允许您在几分钟内创建特定的测试场景。

一旦 InFusion 会话开始，系统会自动处理设备之间的协议握手。 InFusion 将原始数据流的忠实副本传输到 CRC 值，如果需要，它会重新计算。 InFusion 允许测试工程师以其他测试平台无法实现的方式系统地验证错误恢复。

• 错误注入： 注入 CRC、差异、PCS 编码（8b/10b、64/66b 等）帧和编码错误。
• 断开链接恢复： 以编程方式断开连接以测试链路恢复。
• 值替换： 监视链接中的特定值、模式或有序集（低至位级​​别）并替换为用户定义的值。您可以在每次出现时、在指定次数后或在指定的时间间隔后替换值。
• 丢包： 从流中删除单个有序集或帧以验证重试行为。
• 数据包延迟： 捕获单个帧并重新插入到数据流中以验证无序重组。
• 有序集操作： 取代握手和流控制有序集来帮助验证设计的稳健性。
• 交互监控： 用作流量监视器，收集用户指定参数的统计数据。在此模式下，数据在两个方向上均不发生改变。
• 菜单驱动界面： 允许轻松设置测试场景。

Fabric Exerciser™ – 物理层功能

速度协商和发射机训练——数据包生成

Teledyne 力科 SierraNet M648 Fabric Exerciser 选件可将协议分析器转变为功能丰富的光纤通道流量生成器和链路训练器。 Fabric Exerciser 完全能够在 16/32Gb FC 和 64Gb FC PAM4 上创建速度协商数据包，以模拟物理层实例化条件，无论是在规范参数内，还是生成超出规范的错误条件。 Fabric Exerciser 甚至可以通过编程为 NRZ 和 PAM4 链路中的扩展标记位值生成自定义链路速度协商数据包。

Fabric Exerciser可用于创建发射机训练信号以符合规范和偏离规范，以测试 DUT 接收器。 Fabric Exerciser 支持创建无数训练帧状态和控制字段组合，并且可以通过编程来创建差分曼彻斯特编码错误。

Fabric Exerciser - 链接服务

生成基础和扩展 LS 帧

一旦物理层协商完成，Fabric Exerciser 可以生成完整的结构和端口login序列，以测试 DUT 在基本和扩展链路服务操作期间的响应时间。

Fabric Exerciser 例程是可编程的和可预测的，提供了一个测试生成解决方案，非常适合创建和维护可重复的测试环境。 验证和测试例程将不再基于其他供应商的参考设计，因为那可能有其自身固有的一致性或一致性问题。

Fabric Exerciser 包含大量用于生成基本光纤通道服务的预配置脚本。 每个模板都可以修改、保存和重复使用，使工程团队能够创建自己的测试模板。

Fabric Exerciser 是 Net Protocol Suite 软件中的一个可用选项，并在 SierraNet 用于生成 648/16/32GFC 流量的 M64 平台。 客户可以根据需要许可生成 1 或 2 个链路，并结合使用 Fabric Exerciser 和分析功能来全面了解链路和被测设备。

Fabric Exerciser 功能是 Net Protocol Suite 软件的附加组件，支持以下功能：

• 完整的线路速率 16GFC、32GFC 和 PAM4 64GFC 流量生成和操控
• 生成速度协商和发射机训练数据包
  • 生成自定义链路速度协商数据包，包括 64G 扩展标记
  • 生成符合和不符合规范的发射机训练信号以测试 DUT 接收机
  • 生成所有可能的训练控制和状态字段组合
• 曼彻斯特编码错误
  • 创建编码错误以对 DUT 进行压力测试
  • 生成所有可能的训练控制和状态字段组合
• 具有灵活模式的框架数据生成
• Initiator和target仿真
• PRBS
• 极端情况条件
• 启用/禁用 FEC 功能
• 创建 FEC 错误
• 将 Fabric Exerciser 与 Rest API 接口集成
• 为光纤通道结构的所有层生成流量
