Sierra M124A 协议分析仪

- Sierra M124A 采用称为 TAP3（透明采集探测）的定制探头技术，该技术已在 Teledyne LeCroy 的产品中得到现场验证 Summit PCIe 3.0 分析仪平台。 TAP12 技术旨在以非侵入式方式记录 SAS 3 Gbps 信号，它利用定制的线性放大器和线路调节器来传递物理行为与探头接收器上的信号非常接近的信号。通过此实现，作为 SAS 12G PHY 层一部分的动态均衡协议也得以保留。经过早期 12 Gbps SAS HBA 和设备的广泛测试， Sierra M124A 已显示出与 SAS 目标的无缝互操作性，并且对被测系统的功能影响为零。

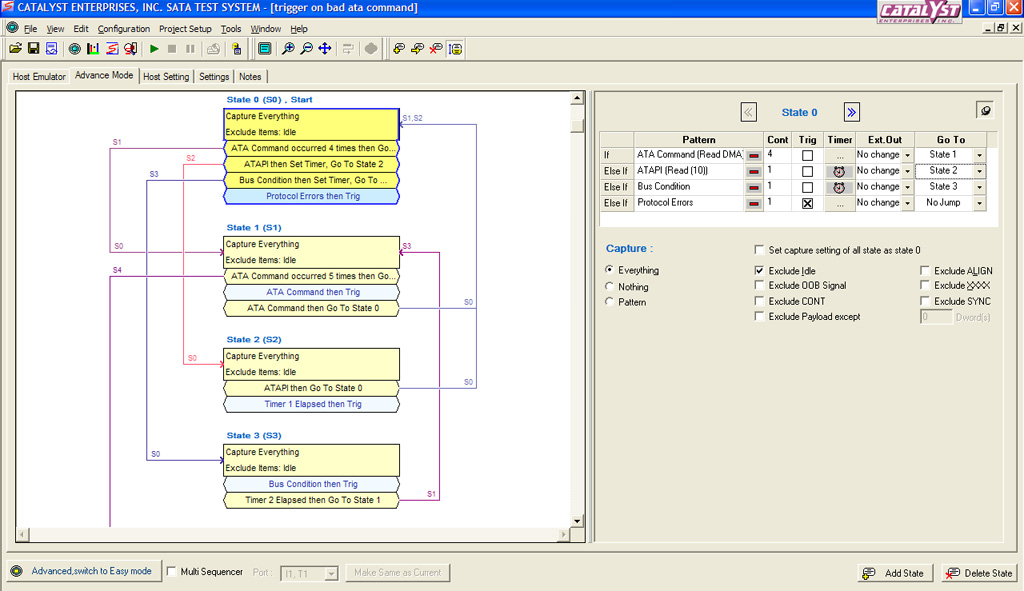

从寻找特定的帧，到更复杂的事件序列，例如事件之间的时间和状态， Sierra的逻辑触发算法​​使工程师能够使用 4 个独立的定时器和计数器，快速定义多个逻辑状态变化。 Sierra强大的触发功能包括多达 24 级的状态定序器、可以对每个状态进行预过滤设置，以及为每个逻辑链路设定单独的触发条件。 基于对协议规范的解析，触发特定的包头字段或命令变得很容易。避免浪费时间搜索可用的触发事件，节省更多的时间用于工程设计。

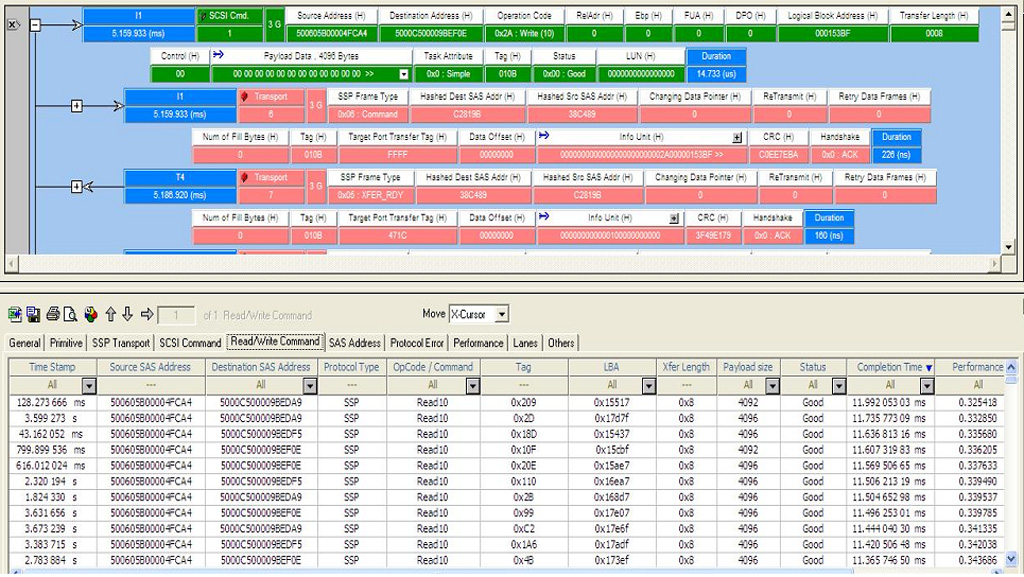

通过 Sierra透明的后处理、搜索和隐藏不需要的流量，分析捕获的数据从未如此简单。特定于协议的解码（包括完整的 CBW 以及 SAS 和 SATA 事件指标）使工程师能够一目了然地轻松确定捕获的内容。事件指标包括命令吞吐量、完成时间、命令类型、帧、总线事件和原语，所有这些都允许工程师快速找到感兴趣的区域。

性能报告可以揭示命令执行、错误和其他数据流量问题。 从广泛的报告中进行选择可以让每个客户快速访问您所寻找的信息。
