强大的一体式
无线测试解决方案

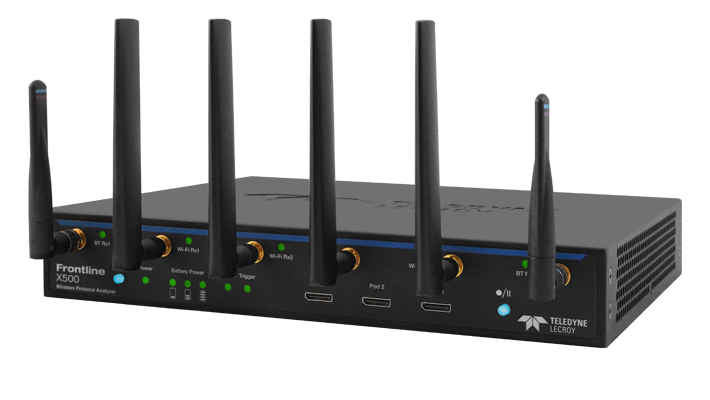

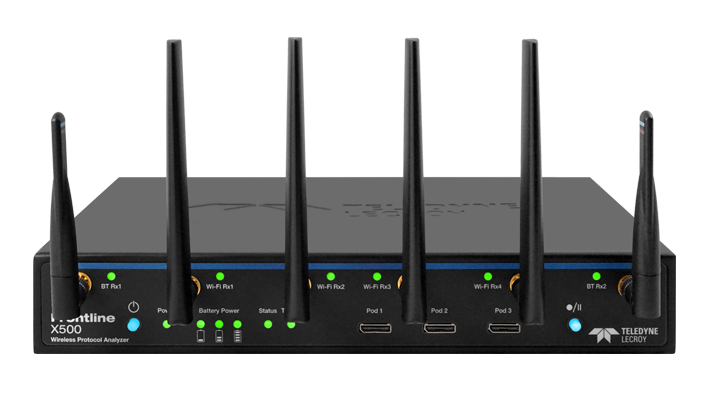

该 Frontline X500 无线协议分析仪是一款功能强大的一体化测试解决方案，适用于无线产品开发测试人员，可捕获使用蓝牙、Wi-Fi 和 802.15.4 技术的通信数据。

该 Frontline X500 与 Teledyne LeCroy 的无线协议套件软件相结合，可为复杂的多技术测试环境提供卓越支持，包括对最新 Wi-FiXNUMX 技术的支持。

• 已经完成对蓝牙最新技术Channel Sounding的支持
• 高性能协议测试解决方案
• 两个独立的蓝牙无线电，可实现卓越的捕获性能
• 用于同时捕获经典蓝牙 (BR/EDR) 和低功耗低功耗、802.11 ax、802.15.4 和有线技术的一体化解决方案
• 强大的 Wi-Fi 覆盖范围 802.11 ac with 4x4 MIMO (Wi-Fi 5) 和 802.11 ax 2x2 MU-MIMO（Wi-Fi 6 和 6E）
• 通过高度用户​​可配置的 POD 实现逻辑分析能力，通过 24 个 3 通道 POD 支持多达 8路逻辑信号的分析

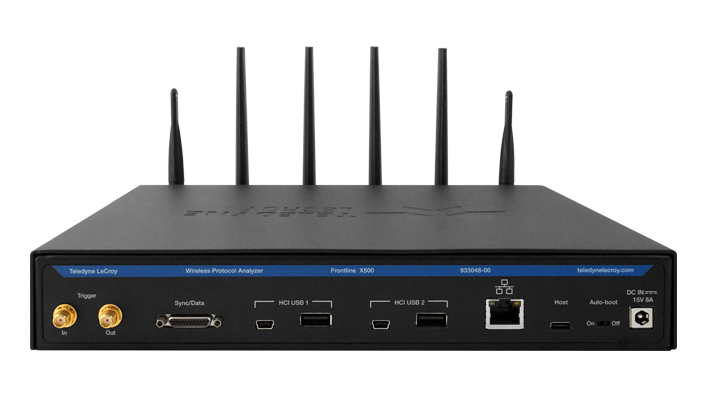

• HCI USB、HCI SPI 和 HCI UART（H4/H5/BCSP 和 WCI-2）的捕获和解码
• 可进行实时解密或捕获后解密分析
• 原始 RF 频谱视图有助于识别潜在的 射频冲突（无线干扰）
• 游览模式允许一键式 PC-free 捕获
• 支持所有已发布的蓝牙协议规范，以及对预发布的协议规范的早期支持
• 支持蓝牙Mesh网络技术
• 使用扩展的 API接口，可以实现这些测试流程自动化

该 Frontline X500 无线协议分析仪是业内通用的无线抓取分析工具，不仅支持所有已发布的经典蓝牙和低功耗蓝牙协议，还支持基于 802.15.4物理层 的通讯协议，如 Matter、Thread 和 Zigbee，以及所有包括 Wi-Fi 5、Wi-Fi 6 和 Wi-Fi 6E 在内的最新 Wi-Fi 技术，将 Wi-Fi 技术扩展到 6GHz ISM 频段。 再加上 RF 频谱分析、网格分析以及对 24 通道逻辑分析和双天线采集功能的支持，X500 确实是所有无线分析调试工作的正确工具。

该 Frontline X500 配备了Excursion模式，用户只需按一下按钮即可捕捉空中的一切，而无需连接任何 PC。 该系统还支持与其他 Teledyne LeCroy 协议分析仪行业强大的工具的时间相关操作和捕获，使用专有的 CATC 同步线缆和 CrossSync 软件。

集成的蓝牙音频专家系统是市场上第一个将音频分析与蓝牙协议分析相结合的分析工具，使开发人员能够快速查明各种蓝牙协议相关音频问题的根本原因。

Teledyne LeCroy 的无线协议套件结合了 Frontline数十年的协议分析经验和最新的协议规范支持以及简化的界面，将所有分析工具集成到一个可靠的软件框架中，该框架可以根据您自己喜欢的工作和评估信息的方式进行调整。 当与 Teledyne LeCroy 独特的便携式和可配置无线协议分析仪系列配合使用时，无线协议套件可为任何使用 2.4GHz ISM 频段技术的人提供独特的软件体验。

可随意调整的窗体布局的分析工具

• 摘要面板
• 数据包解码
• 原始数据面板
• 共存视图
• 时序分析
• 吞吐量/利用率
• 误包率
• BR/EDR 和 LE 时间轴视图
• 统计面板
• 消息流程图
• 蓝牙音频专家系统

了解更多有关 无线协议套件软件以及它如何帮助您在设计、开发和排除设备故障时更高效地工作。

该 Frontline频谱分析功能在无线协议套件软件中提供了整个 500GHz ISM 频段的频谱图。 因此用户能够查看在测试环境中覆盖在捕获的 RF 能量之上的时间同步捕获的无线数据包。 当用户将鼠标悬停在捕获的射频能量上时，会显示信号强度 (RSSI)。 通过这些数据，您可以在 Coexistence 视图中看到多种无线技术如何共存。

频谱分析功能和共存视图使用户能够识别 RF 干扰并了解他们的无线设备如何在拥挤的 2.4GHz ISM 频段中有效运行。
