RS 422/485 通信网络分析仪

Frontline的“RS-422/485 ComProbe” – 便携式、坚固且易于使用的设备，用于监控异步 RS-422/485 通信

为了跟上技术进步的步伐，久经考验的 NetDecoder™ 分析仪已升级，支持全新的“RS-422/485 ComProbe”。大多数新型笔记本电脑和 PC 都没有 PCMCIA 接口，而 PC 行业也已转向 USB 端口。为了帮助客户通过 PC 的 USB 端口监控异步串行通信， Frontline 推出了新款 RS-422/485 ComProbe II。这款新设备可插入 PC 的 USB 端口，并配有螺丝端子连接器，可接入 RS-422/485 电路。

RS-422/485 ComProbe 可监控并捕获异步 RS-422/584 通信。它不会丢失时序和控制信号信息。借助此新接口， Frontline 其 NetDecoder 分析仪更加坚固耐用、易于使用、便携易用。它能让您有更多时间专注于实际工作。

• 捕获、解码、时间戳、过滤和显示数据，并同时检测协议错误（以红色表示），所有这些都是实时的
• 数据也以二进制、八进制、十六进制和 ASCII 显示
• 熟悉的树状（Explorer 样式）协议解码显示，单击即可进行协议过滤
• 会话记录和带注释的书签可以快速识别可疑消息
• 将数据记录到单个或多个文件中
• 减少停机时间并增加正常运行时间
• 提高网络性能
• 提高网络安全性
• 改善网络维护
• 执行更快、更高效的网络安装
• 快速开发工业控制和SCADA网络产品
• 在网络产品的一致性测试中表现更好

全新 RS-422/485 ComProbe 为用户提供丰富的选项，用于监控各种串行通信设置。用户可通过 I/O 设置对话框配置设置。

RS-422/485 ComProbe 支持高达 921.6Kbps 的数据速率。用户可以在“I/O 设置”对话框的下拉框中选择一个标准速率。对于非标准速率，用户只需在框中输入相应的值即可。

RS-422/485 ComProbe 可监控数据位为 5、6、7 或 8 位，停止位为 1、1.5 或 2 位的串行通信。该设备还支持所有标准奇偶校验类型（无校验、奇校验、偶校验、标记校验、空格校验和忽略校验）。

用户还可以选择串行通信电路的位顺序。选项包括 LSB（最低有效位）优先或 MSB（最高有效位）优先。LSB 优先为正常顺序，而 MSB 优先则被视为与正常顺序“相反”。此选项会反转每个字节内位的顺序。

用户还可以选择仅监控 DTE、仅监控 DCE 或同时监控通信的 DTE 和 DCE 端。

RS-422/485 ComProbe 可用于监控 2 线和 4 线 RS-422/485 通信电路。

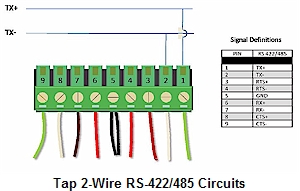

对于两线电路，Serialtest 需要将电路的传输线连接到 RS-2/422 ComProbe 的相应引脚。从电路的传输正极 (TX+) 引出，并将其连接到 RS-485/1 ComProbe 的引脚 422 (TX+)；然后从传输负极 (TX-) 引出，并将其连接到 RS-485/2 ComProbe 的引脚 422 (TX-)。

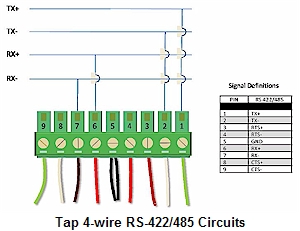

对于四线电路，步骤相同。从电路的发送正极 (TX+) 线分接，并将其连接到一个 RS-1/422 通讯探头的引脚 485 (TX+)；然后从发送负极 (TX-) 线分接，并将其连接到 RS-2/422 通讯探头的引脚 485 (TX-)。对接收线执行相同操作，从 X+ 线分接，并将其连接到 RS-6/422 通讯探头的引脚 485；然后从 RX- 线分接，并将其发送到 RS-7/422 通讯探头的引脚 485。

有关这些配置的接线信息的更多详细信息，请参见 在这份文件中.

Frontline新的许可方案允许您在不同个人使用的不同平台之间共享分析器。桌面用户只需将密钥寄存，下载到笔记本电脑，然后前往远程站点，发现问题即可。

Frontline的 NetDecoder™ 协议分析仪旨在诊断和排除工业网络中的通信问题。NetDecoder 分析仪是软件和硬件的组合。硬件可用作许可证密钥来激活软件。 Frontline的 NetDecoder 分析器能够监控并提供串行、现场总线和以太网网络的详细时间、数据和消息信息。

NetDecoder 协议分析仪用于许多行业，包括石油和天然气、食品和饮料、电力传输、水或下水道管理以及工厂自动化。

当您的工业网络出现问题时，花费大量时间和资源来诊断和解决问题的成本非常高昂。借助 NetDecoder 软件与捕获硬件的结合，您可以在问题发生之前就发现问题。它是一款直观的被动网络监控和故障排除工具，可提供网络活动的高级视图，并帮助您了解通信流量。

结合我们的硬件接口， Frontline的 NetDecoder 协议分析器监控并提供各种通信协议的详细时间、数据和消息信息。

信息以多种视图和显示方式显示：

• 字节级显示
• 帧级显示
• 网络统计
• 网络视图
• 仪表板视图

进一步了解 NetDecoder软件 以及 核心功能 了解它如何帮助您更有效地监控和排除工业通信网络故障。
