QPHY-USB4-TX-RX

• 支持 USB-C® 一致性测试规范：
  • USB4 Router组件
  • USB4 设备
  • Thunderbolt™ 3 主机/设备
  • USB4 Active Cable（CTS under development）
• 支持的测试：
  • 发射机 (Tx) 测试
  • 接收机 (Rx) 测试
  • 使用 S 参数的 Rx 通道校准
  • 无源和有源电缆测量
• 自动化测试 USB4 主机、设备、集线器、无源电缆和有源电缆组件
• 多通道分析、合规性和调试 USB4 接口
• 使用自动控制器和夹具控制被测设备 (DUT)
• USB-C 电缆的插入损耗测量
• QualiPHY 报告生成功能创建包含所有相关测试信息的综合报告

QPHY-USB4-TX-RX测试软件控制示波器、BERT和测试控制器对发射机（Tx）进行参数、抖动和眼图一致性测试； 校准受压眼图并在接收器 (Rx) 上执行 BER 测量。 它首先提供了如何连接测试系统以正确测试设备的分步指南。 然后它会自动配置仪器和 DUT 设置和功能，执行测试，并将结果记录在一致性测试报告中。

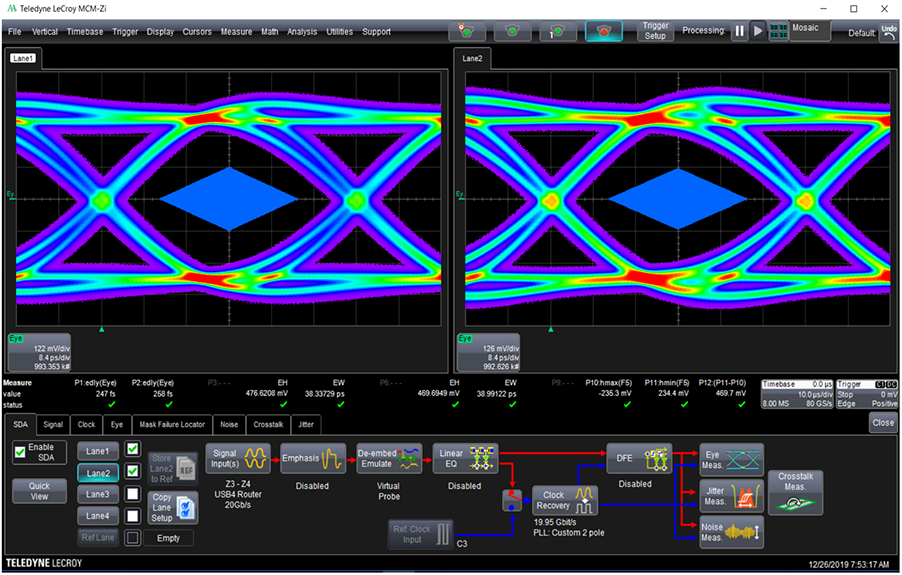

USB4 架构定义了两个 20 Gb/s 的信号通道。 这 LabMaster SDA 10 Zi-A 使用 SDAIII-CompleteLinQ 串行数据分析软件同时在两条通道上提供采集、分析和一致性测试，显着节省了测试设置、一致性和调试的时间。 WaveMaster SDA 8 Zi-B 示波器可以顺序测试两条通道的产品。

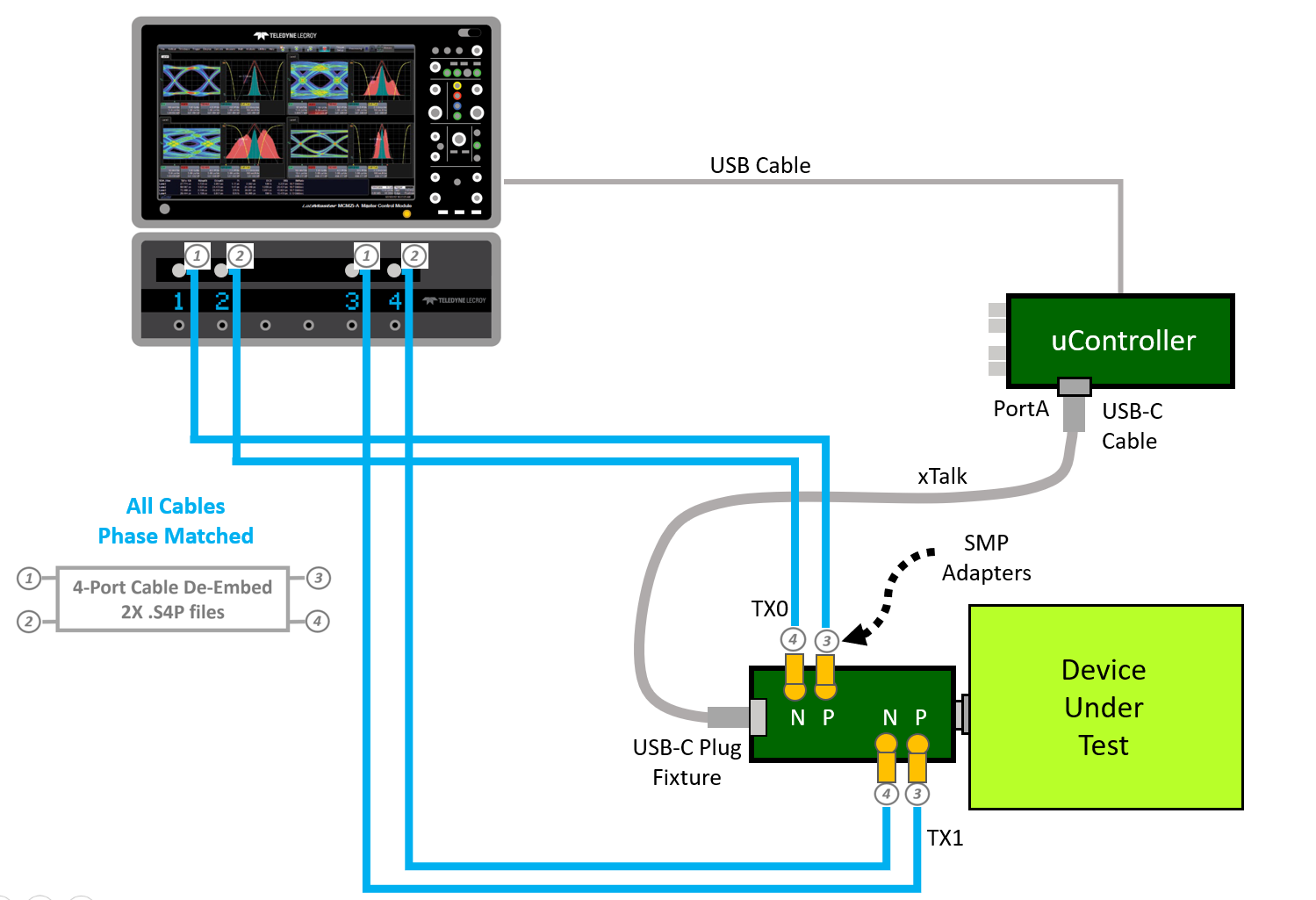

QPHY-USB4-TX-RX 使用清晰的连接图来简化所有设置步骤。 只需进行连接并选择要进行的测量即可。 QPHY-USB4-TX-RX 自动执行所有 Tx 一致性测量。

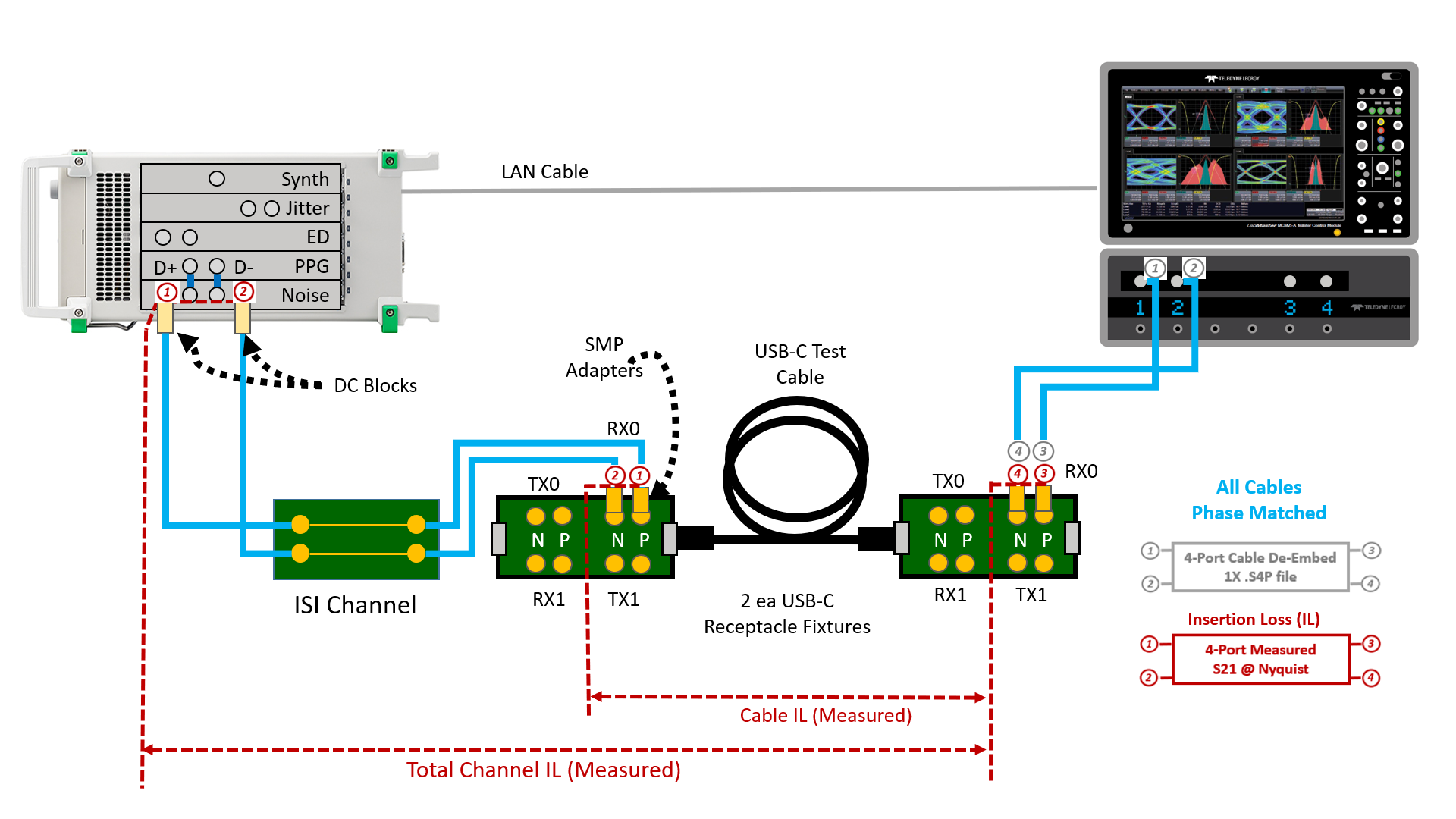

接收器测试校准由 QPHY- 完全自动化USB4-TX-RX。 此处，QPHY 控制 Anritsu MP1900A SQA 和 LabMaster SDA 10 Zi-A 示波器校准接收器压力眼图参数。 必须校准总通道的插入损耗 (IL)，并且必须使用 S 参数测量去嵌入示波器的电缆（用于 Tx 测量和 Rx 校准）。

正如 QPHY 中的连接图所示-USB4-TX-RX、Tx 测量和 Rx 校准要求对测试电缆和夹具进行插入损耗测量。 在所有情况下，电缆的 4 端口 S 参数模型均由示波器测量和去嵌入。 在接收器校准期间，还必须测量 USB-C 电缆和总测试通道的插入损耗。 这 WavePulser 40iX 提供更具性价比 40 GHz S 参数、阻抗曲线测量和分析 USB4 测试方案。

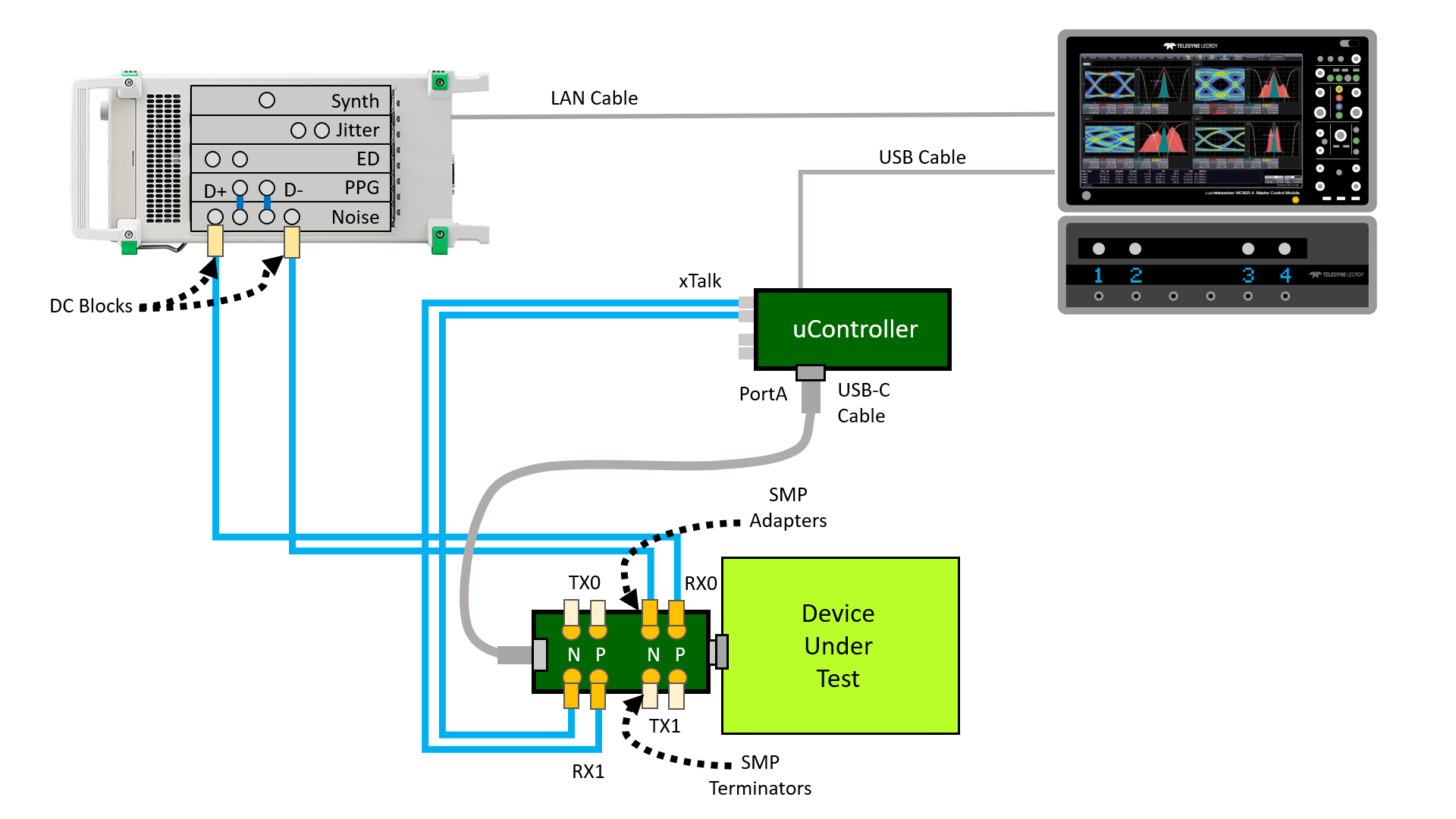

校准完成后，示波器在设置中被 DUT（被测设备）替换。 BER（误码率）测试是通过在指定的观察时间内读取 DUT 接收器电路中的错误寄存器来执行的，同时应用校准的压力眼图信号。 微控制器通过 USB-C 电缆使用 SBTX/SBRX 边带信号轮询 DUT 错误计数寄存器。 QPHY-USB4-TX-RX支持BER测试自动化，并提供完整的测试报告。

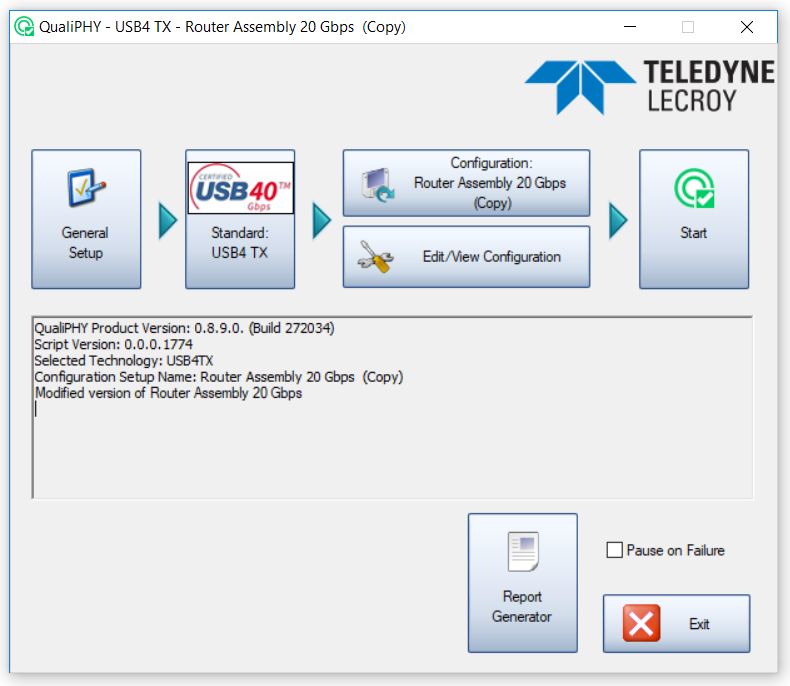

QualiPHY 旨在减少在执行高速串行总线一致性测试上所需要的时间、精力，并提供专业知识辅导。

• 指导用户完成每个测试设置
• 按照相关的测试程序执行每次测量
• 将每个测量值与相应的规格要求进行比较
• 完整记录所有结果——合规报告可以创建为 HTML、PDF 或 XML格式。
• QualiPHY 帮助用户每次都以正确的方式进行测试！

在MyCAD中点击 软件更新 www.wilder-tech.com有关高速测试夹具和 DUT 微控制器的详细信息。

USB4™、USB Type-C® 和 USB-C® 是 USB Implementers Forum 的商标。
Thunderbolt™ 是英特尔公司的商标。
