Voyager M480x USB4 协议分析仪

获取报价

全面支持捕捉 USB4 80Gb/s Gen 4 (PAM3)、Gen 3、Gen 2，以及传统 USB 和电源传输

捕获/分析 USB4 & USB 3.2 包括 PD（EPR 高达 50V）和 SBU 流量，以查看端到端主机、集线器和设备操作。

高达 32GB 的录音内存

捕捉长时间的录音，用于分析和解决问题
  • HopID 过滤可以轻松地将分析重点放在特定路径/功能上
  • USB4 检测并标记链接和协议错误
  • 非侵入式探测可提供开机链路训练的真实情况

捕获/分析

  • 多功能系统，可选支持 USB 3.2 / USB4 流量生成（未来版本中提供 Gen 4 练习器选项）
  • 捕获 Type-C 和 Power Delivery 协议消息和状态变化
  • 展开/折叠传输层，以便更快地解释 USB 流量

USB4 隧道支持

  • 隧道流量可以导出到 Teledyne LeCroy 的全功能 PCIe 套件、视频协议套件或 USB 套件，以进行更详细的分析。
  • 对于 Gen-T 链路，完全支持新的报头、帧和数据包结构更新

可灵活配置的硬件

的前端 Voyager 分析仪功能 USB4 经过认证的连接器支持完整的 80Gb/s 数据速率，可以无损地捕获来自所有活动链路的流量。

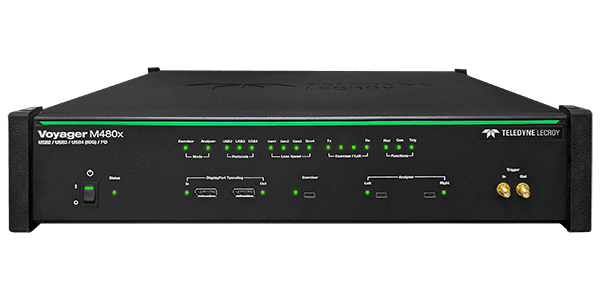

Voyager M480x USB4 协议分析仪前面板

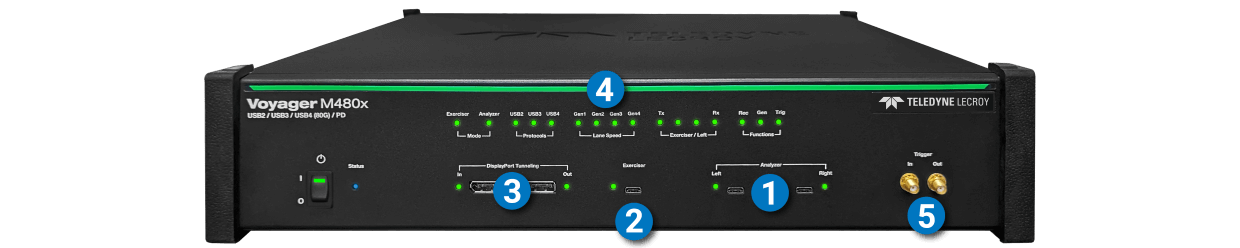

  • 原生 USB Type-C 端口捕获 USB4 （第 2 代、第 3 代、第 4 代）， Thunderbolt, USB 3.2、USB 2.0 加电源传输 (CC) 和 DP AUX (alt-mode)。
  • 锻炼器选项支持 USB 2.0、3.2 和 USB4 - USB4 第四代锻炼器将在未来版本中推出
  • DisplayPort 隧道训练器（未来选项）
  • LED 指示链路速度、链路宽度和活动模式
  • 触发输入/输出

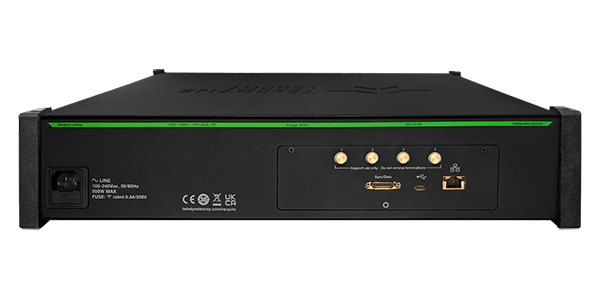

Voyager M480x USB4 协议分析仪后面板

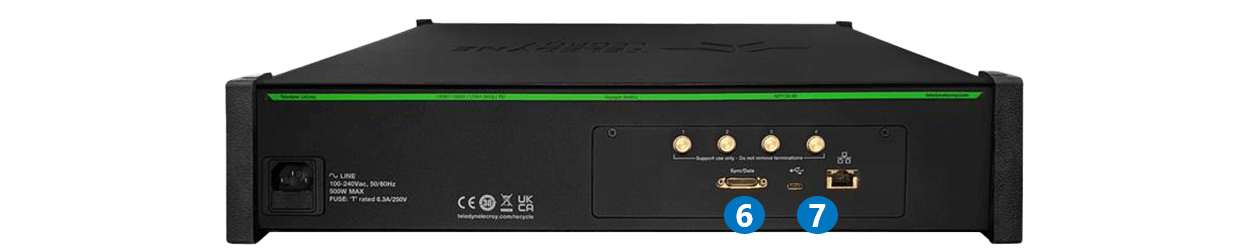

  • CATC 同步端口用于同步和多盒（级联）录制
  • SuperSpeed 3.0 和 GBe 主机接口

完整的 USB 测试覆盖范围

M480x 设计为位于主机和设备路由器之间，可自动检测和捕获所有 USB Type-C 信号，包括 USB4 Gen4x2 (80Gb/s) 对称链路、Gen3x2 (40Gb/s)、Gen2x2 (20Gb/s)、Gen2x1(10Gb/s)；以及传统 USB 速度。完全兼容 Thunderbolt 3、4 和 5，分析仪还记录边带 (SBU)、流量和功率传输 (CC) 信息。热插拔任意组合 USB4 主机和底座设备以及 Voyager 系统将遵循速度协商握手并锁定在指定的速率。

USB分析软件的屏幕截图
USB分析软件的屏幕截图
USB分析软件的屏幕截图

分析软件

协议解码

全面的隧道施工支持

这个 Voyager 采用传奇的 CATC Trace - 业界事实上的标准显示，并在单一视图中显示所有标记和交错的数据包。来自逻辑 USB4 和边带信道可以单独过滤、搜索或从跟踪中导出。在线时，分析仪将记录并显示所有寄存器读取和写入，以提供路由器和路径配置过程的清晰画面。为了简化分析任务，Hop ID 窗口允许使用 Hop ID 和协议定义函数 (PDF) 精确隐藏无关流量。

    了解更多信息

    所有逻辑链路子状态均会被记录和显示，包括 SLOS 模式、训练序列和 DESKEW 有序集。在路径配置期间，所有寄存器读取请求/响应事务都会被分组，以简化路由器枚举的调试。SBU 寄存器事务会被解析，以自动将协议分配给跃点 ID。对于 Gen-T 链路，完全支持新的报头、帧和数据包结构更新。PD 握手命令也会被捕获和解码。

      了解更多信息

      USB4 隧道流量可以导出到 Teledyne LeCroy 的全功能 PCIe 套件、视频协议套件或 USB 套件，以便对封装协议进行更详细的解码和分析。隧道事务的全面解码提供了底层 PCIe、USB 或 DP 应用程序流量的连贯视图 USB4 布。

        了解更多信息
        高压光学探头测试 GaN FET 并测量栅极驱动信号和高压输出

        错误检测

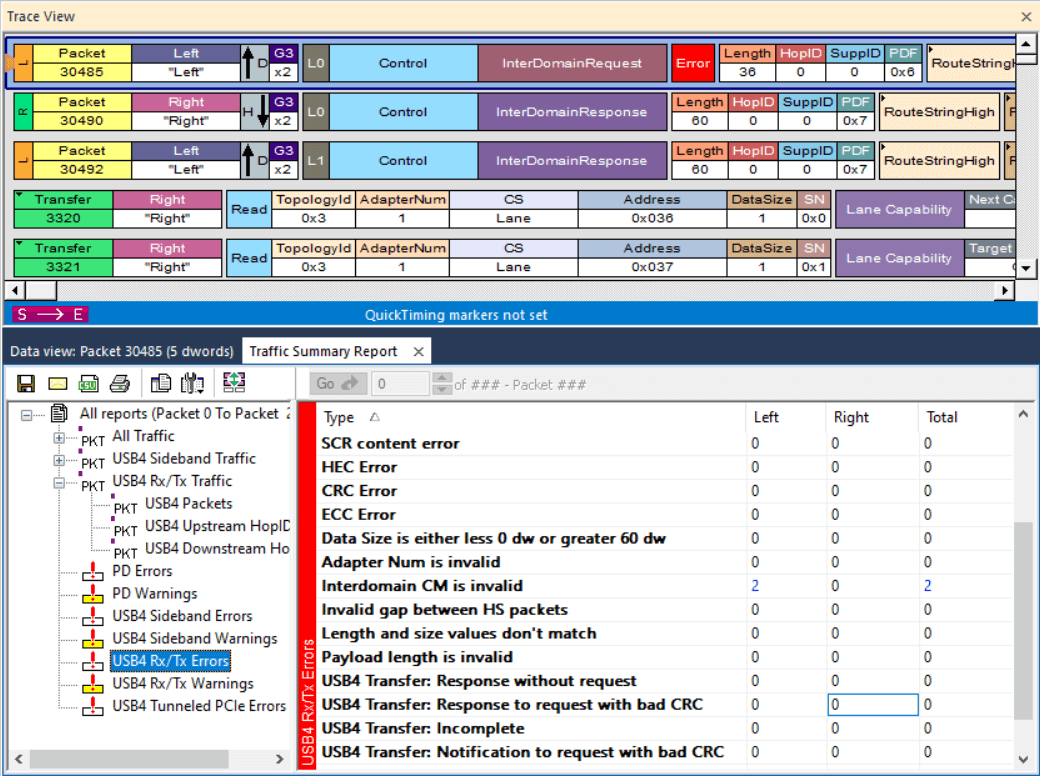

        这个 Voyager M480x 可以检测真实的 USB 3.2, USB4 和 PD 协议错误。在较低层，训练序列、SCR 内容和 CRC 错误会自动验证和标记。控制数据包时序与许多 USB4 逻辑层时序要求。报告了数十项针对 PD 和 USB 3.2 协议包括占用保留字段、无效帧大小和可纠正的位错误。

        高压光学探头测试 GaN FET 并测量栅极驱动信号和高压输出

        使用 Power Tracker 测量和验证 VBUS 和 CC 电压

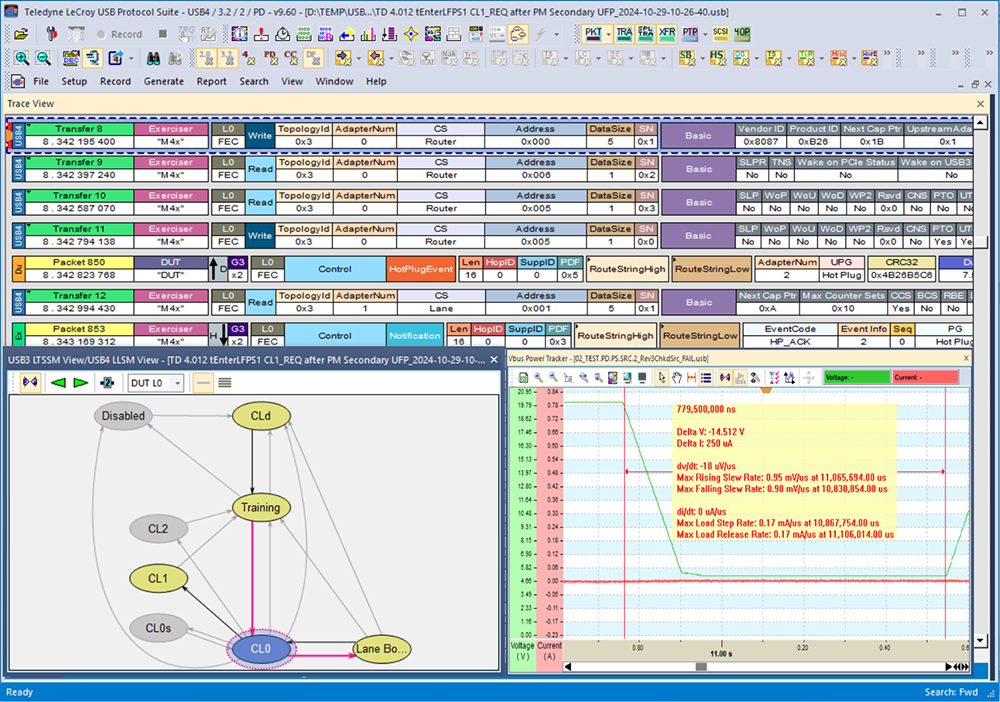

        这个 Voyager M480x 功率跟踪器选项以时间线格式监控和显示 vBus 功率和电流。电压与跟踪事件同步，使用户能够验证协议层和电气层的功率状态转换。为 CC 和 VCONN 提供单独的功率图，使调试逻辑 Type-C 状态转换变得容易。

        资源中心

        技术文档

        视频

        网络研讨会

        产品操作手册

        姓名

        Voyager M480X 产品规格

        		 产品规格书
        入门： USB4 80Gb/s 测试
        USB4 80Gb/s 和 Thunderbolt 5：理解与测试

        通过深入的回顾，快速了解 USB4 80Gb/s & Thunderbolt™ 5. 这个节省时间的介绍将简要回顾 USB4 80Gb/s 协议。

        即刻注册
        姓名

        USB 协议套件用户手册

        		 产品手册

        USB4 锻炼者选项

        功率跟踪器

        SimPASS USB

        Gen T 锻炼器选项

        USB4 锻炼者选项

        练习器为以下内容添加了灵活的流量生成功能 USB4 80Gb/s 和 Thunderbolt™ 5 至 Voyager M480x 平台。它允许用户通过标准 USB Type-C 线缆传输自定义数据包，并对报头、有效载荷、时序和链路状态进行底层控制。M480x 训练器与协议分析仪无缝集成，可以模拟主机或设备路由器的操作，同时记录来自被测设备 (DUT) 的真实响应。M480x 训练器采用与 SuperSpeed USB 相同的成熟架构，新增 Gen 4x2、Gen3x2 和 Gen2x2 支持，使用户能够对下一代 USB 进行初始上电、功能和合规性测试。 USB4-V2 芯片组。

        voyager usb4 练习器选项设置

        功率跟踪器

        这个 Voyager 功率追踪器选件可监控 Vbus、CC 和 VCONN 电压/电流，并以时间线格式图形化显示功率水平。此功率信息与迹线同步，方便用户验证协议层和电气层的功率状态转换。功率追踪器在正常运行期间持续采样电压。它包含标记和增量测量功能，操作简便。功率追踪器是运行 PD 合规性套件的必备工具，对于验证 VBUS、PD、Type-C 和 Vconn 行为至关重要。

        了解更多

        功率追踪器

        SimPASS USB

        SimPASS USB 将 Teledyne LeCroy 强大的数据流量分析功能（常用于硅后测试）引入到仿真环境中。尖端仿真工具的用户现在可以直接在 Teledyne LeCroy USB 轨迹查看器中导出和查看测试向量。

        USB Simpass 软件

        SimPASS USB 现在支持 USB4 40Gb/s 和 80Gb/s 仿真文件。这使得供应商能够生成 RTL 矢量文件（用于描述流片前阶段的 USB I/O 流量），然后在流片后阶段以与硬件派生的跟踪文件相同的方式显示和分析这些交换。通过查看仿真文件（这些文件揭示了 I/O 流中数据和事务数据包中的潜在缺陷），SimPASS 使开发人员能够在将设计投入流片之前更全面地测试和调试逻辑设计。诸如电源状态转换缺陷、不正确的信用流交换和边际时序握手等问题都可以被发现、追踪到其根源并得到解决，从而加快 SoC 的上市速度并降低开发成本。在任何重新设计周期中，都可以通过使用 SimPASS 软件在仿真过程中重新测试修复程序来验证对上一周期中发现的错误进行修复。

        Gen T 锻炼器选项

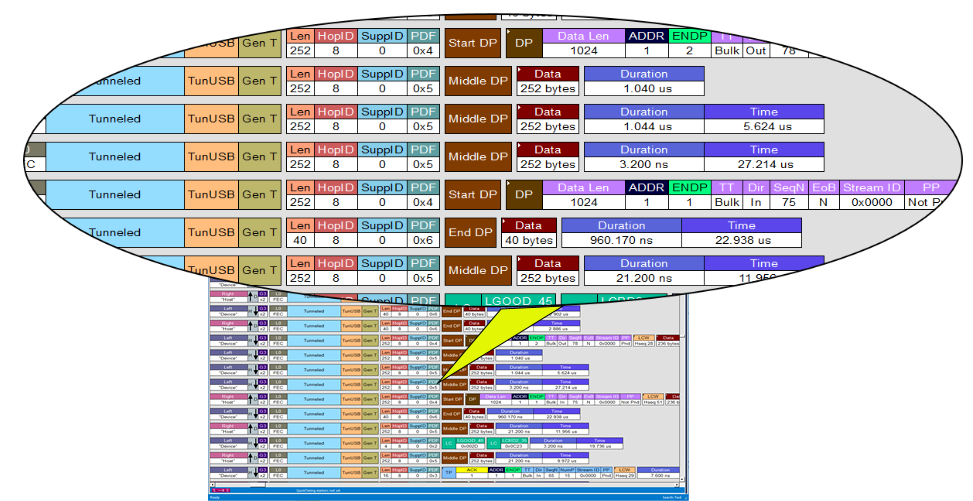

        Teledyne LeCroy Gen T Exerciser 选项支持全面的功能和合规性测试，有助于确保下一代产品的可靠运行和更快的性能 USB4 Gen T 主机和设备。当与 Voyager M4x 或 M480x 练习器系统，Gen T 选件可精确控制 Gen T 协议事务。该选件是访问 Gen T 合规性测试的必要条件，该测试将在即将推出的版本中添加。 USB4-来自USB实施者论坛（USB-IF）的CV工具。目前有20个测试用例完全符合最新的USB-IF规范，旨在验证Gen T设备的枚举、功能和错误恢复。 零件编号：USB-AC60-V08-A.

        Gen T 锻炼器选项
