USB 2.0 和 3.2
技术优势
1.5Mb/s 至 5Gb/s
链接率
概述
Advisor T3 基于 Teledyne LeCroy 的 Voyager 分析仪平台，具有快速信号锁定和无与伦比的 5Gbps 记录精度。Advisor 设计用于主机和设备之间，提供USB 2.0或USB 3.2通信的无损捕获。每个事件都带有时间戳，包括逻辑状态变化和 LFPS 信号。凭借其智能终止检测模式，Advisor 无缝捕获设备之间的带内复位和热插拔行为。
硬件触发
当以 5Gbps 信号速率运行时，基于硬件的事件触发对于精确定位协议事件至关重要。对于Advisor T3，可以在最低级别指定触发，包括总线状态、有序集（U0、SKP 等）、数据包类型或头字段（突发结束、数据包挂起等）。Advisor 分析器还可以通过丢弃 SKP、空闲和训练序列等冗余模式，实时过滤缓冲区中不需要的信息。
紧凑方便
该 Advisor其独特的小巧外形适合任何公文包，但拥有 2GB 的录制存储。该系统还提供从线轴到磁盘的捕获，使其非常适合测试软件驱动程序或分析系统性能。与所有 Teledyne LeCroy 分析仪一样， Advisor 具有可现场升级的固件，允许系统随着规范的发展而发展。
第六代分析软件
Advisor T3 提供了许多与 Voyager 系统相同的功能，包括非常著名的 CATC Trace，它已成为 USB 2.0协议分析的行业事实标准。这种直观的分层显示可以展开以显示数据包级别的事件或折叠以显示完整的传输。包括一个全面的工具集，允许从跟踪中单独搜索、分组或过滤流量。
主要功能
- CATC跟踪分析软件系统 -展开/折叠传输以快速解释 USB 通信
- 2GB 录制容量 -捕获长时间的录制以进行分析和解决问题
- 原始位记录 / 10 位错误检测 -查看低级别的10位符号并将其关联到高级数据包结构
- 完全支持 SSC 和数据加扰 -快速锁定和准确捕获 5Gbps 信号
- 硬件触发 -触发2.0或3.0协议事件以隔离重要流量、特定错误或数据模式
- 全类解码 - SCSI 大容量存储、3.0集线器、PTP/静止图像、打印机、PictBridge、媒体传输协议 (MTP) 和所有流行的 USB 设备类别。
- 硬件过滤 -自动排除非必要和冗余符号，包括空闲、TS1、TS2、SKP 和 LFPS 序列。
- 智能报告 -自动报告事件指标并标记超过20个常见的 USB 协议错误。LTSSM 视图提供了跟踪中出现的逻辑链路状态的图形模型
- 精密的查看 -查看 TLP 消息和标头，以及 USB 协议的逻辑事务和传输层
- 外部触发输入/输出 -外部触发器和同步电缆（单独出售）允许多个之间的同步记录 Advisors，或 Advisor 和 Voyager.
- 12 个月硬件保修 - 通过行业的支持和保修保护您的投资
USB 设备解码
Advisor T3 软件将使用每个端点在枚举期间报告的数据自动分配设备类解码。还可以从下拉菜单中手动分配解码，为 USB 设备类型提供强大的支持。支持 USB OTG 规范以及视频类2.0、大容量存储和 USB 连接 SCSI (UAS) 协议。
原始调试能力
Advisor T3 包括 Link Tracker 显示，它可以捕获每个转换并按时间顺序显示原始10位数据模式，时间分辨率为 2ns。旨在协助低级调试，包括训练序列和数据包间符号在内的所有有序集都可以以10位、8位、加扰和未加扰的十六进制格式显示。与吞下10位符号错误的基于 Pipe-PHY 的分析器不同，Advisor T3 显示格式错误的数据包、帧错误和无效代码，以允许对链路问题进行明确的分析。
快速找到问题
流量摘要提供跟踪中 USB 2.0和3.2事件的事件指标。带宽计算器自动为跟踪中的每个端点生成性能指标。总线利用率报告以直方图格式绘制数据包长度、设备总线使用情况和吞吐量。
灵活且可升级
Advisor T3 基本型号是业内价格最低的 USB 3.2 分析仪。USB 标准版增加了 2.0/3.0 的更多触发功能。 Advisor T3 还提供 USB 2.0 型号，可升级至 3.2。对于 SuperSpeed 高级用户，Pro 升级选项可带来高级触发、实时指标和其他功能。 Voyager Pro 软件功能 Advisor T3 标准型号：Go Pro
更多资讯

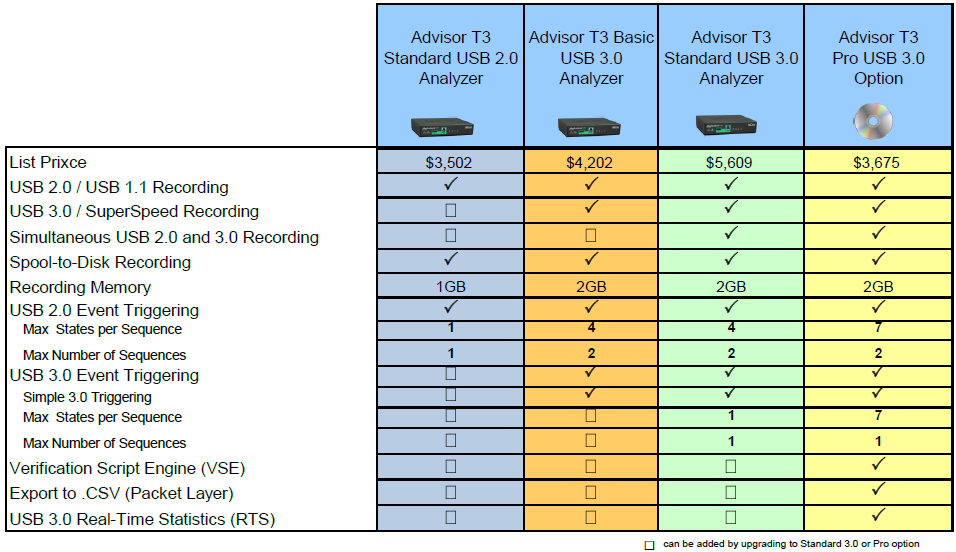

USB 3.0 系统比较表
资源中心
| 姓名 | |
|---|---|
文章：以低 25% 的功率提供 SuperSpeed USB 3.0：启动超高速 | 白皮书 |
USB 3.0 连接问题故障排除 本应用说明概述了解决连接/捕获问题的故障排除步骤 Voyager基于 USB 3.0 的分析仪。 | 应用笔记 |
开创性的 SuperSpeed USB 设计和验证 | 应用笔记 |
Advisor T3 数据表 | 产品规格书 |
应用说明：使用 CATC 外部触发功能 - 第 1 部分：多分析仪交叉触发 有时在系统中的两个不同点使用两个协议分析器很方便，并且能够交叉引用跟踪。 | 应用笔记 |
CATC 跟踪 - 软件分析 直观而强大的专家协议分析软件 | 白皮书 |
应用笔记：应用程序调试 USB 总线利用率图 CATC USB Analyzer 应用程序范围内的总线利用率图除了提供按时间顺序排列的数据包和主显示窗口的逻辑传输视图之外，还提供了有价值的时间尺度视图。 | 应用笔记 |
应用说明：如何为 USB 进行基于文件的解码 本文档逐步说明如何解码与比 USB 更高级的协议关联的 USB 传输。 | 应用笔记 |
超高速协议分析仪的探头设计 所有 SuperSpeed 3.0 分析仪都依赖 PHY 芯片来执行 LFPS 检测和数据反序列化的关键作用。 | 应用笔记 |
应用说明：供应商特定和专有解码 | 应用笔记 |
CrossSync 多协议分析选项
CrossSync是Teledyne LeCroy的分析仪同步解决方案，可实现多个菊花链分析仪的协议流量的时间对齐显示。捕获的数据包显示在共享公共时间刻度的单独窗口中。在任一方向导航流量将滚动到同步窗口中的相同时间戳。使用CrossSync选项时，用户可以访问每个Teledyne LeCroy软件中提供的全部分析功能。搜索、报告和解码操作均正常。
如果没有CrossSync同步解决方案，识别特定总线事件在桥上移动的点几乎是不可能的。现在使用触发可以很容易地找到在两条总线上传输的相同数据包。任何一个分析器都可以设置为触发主机。当检测到触发事件时，所有菊花链分析仪上的捕获都将停止。每个显示器将显示事件发生的确切点。还可以定义单独的触发事件，这些事件对桥的每一侧都独立操作。
该解决方案包括一个轻量级软件控制面板，可在菊花链分析仪上启动和停止记录。用户可以即时同步或取消同步跟踪。时间调整功能提供了一个实时滑块，用于调整显示之间的偏移。这使得可以很容易地看到总线之间的延迟。
CrossSync 控制面板是免费提供的，只需要使用其板载同步端口连接分析仪。 此同步端口内置于每个 Advisor T3 和 STX M6-1 分析仪。 对于 Teledyne LeCroy 的所有者， Summit T3， Voyager M3i，和 Sierra 基础分析仪，同步端口可作为可选扩展板(ACC-EXP-002-X)提供，用户只需几分钟即可安装。 这允许开发人员利用实验室中已有的分析器来帮助解决系统级的多协议问题。
CrossSync 选项支持 Teledyne LeCroy 的旗舰分析仪的广泛组合，包括 PCI Express Gen 1、Gen 2和 Gen 3、USB 2.0和3.0、串行 ATA (SATA) 1.5、3 和 6Gbps、串行连接 SCSI 6Gbps 和光纤通道1、2、4 和 8Gbps 系统。
Advisor T3 专业选项
Teledyne LeCroy 的超便携 SuperSpeed USB 分析仪可以升级以支持 Pro 配置中的多项高级功能。 这些增强功能包括：
高级触发
添加了创建顺序事件触发的功能。启用后，Advisor可以监视多个连续事件，每个状态中都包含计数器。添加循环和合并基于定时器的操作的能力允许用户捕捉超时情况。
实时统计
RTS 视图对性能分析很有用，可为 3.0 链路实时提供实时吞吐量和帧错误率指标。 RTS 不断报告：
- 检测到的设备
- 检测到的端点
- 吞吐量（MB/秒）
- 误帧率
- DP、TP、ITP 计数
- 重试事务计数
- % 时间在 U0 / U1 / U2 / U3
- ACK / ERDY / NRDY 计数
导出为 .CSV
可以提取数据包和传输层事件，以便在第三方应用程序中进行后处理。
验证脚本引擎
VSE提供了一个API，允许第三方应用程序从USB记录中提取信息。此脚本语言能够打开和解析任何大小的跟踪文件，以允许用户自动执行常规分析任务，例如执行链接层事件之间的计时计算或自动比较单个标头字段的数据。
触发电缆束 AC061XXA-X
定制 Micro-D 至 DB9 电缆通过同步实现多协议分析功能 Advisor T3 捕获与来自 Teledyne LeCroy 的捕获 Voyager/Sierra 基础分析仪。 该电缆的 BNC 部分也可以独立使用，为通用测试设备提供外部触发输入/输出。
定制的 Micro-D 到 Micro-D 电缆可以级联两个 Advisor T3系统提供2个时间同步的USB录制通道。
