Summit T3-8分析仪

Teledyne LeCroy提供广泛的PCI Express协议分析仪平台（Summit M616、Summit T516、Summite T54、Summit M5x、Summit T416、SummitT48、SummitT3-16、Summitt3-8、Summit-T34、SummitT28和SummitT24）。Summit M616、T516、T54和M5x是Teledyne LeCroy的优秀产品，支持PCIe和CXL规格。Summit T6.0、T416、T48和T34-3是Teledyne LeCroy的中端协议分析仪。这些协议分析器大量用于SSD和计算机存储分析、测试和合规性。Summit T16和T28适用于在PCIe 24上进行开发和测试的入门级协议分析工具。

适用于PCIe 616和CXL的Summit M6.0协议分析器是高性能的平台。它以高达16 GT/s的数据速率提供了对x8、x4、x2、x1和x64的完全双向支持。凭借64GB的跟踪内存，它提供了足够的容量来分析和记录大量PCI Express数据流。

适用于 PCIe 516 和 CXL 的 Summit T5.0 协议分析仪是性能更高的平台。 它以高达 16GT/s 的数据速率提供对 x8、x4、x2、x1 和 x32 的完全双向支持。 凭借 256GB 的跟踪内存，它提供了足够的容量来分析和记录广泛的 PCI Express 数据流。

适用于 PCIe 54 和 CXL 的 Summit T5.0 协议分析仪是一个高性能平台。 它以高达 4 GT/s 的数据速率提供对 x2、x1 和 x32 的完全双向支持。 凭借 64 GB 的跟踪内存，它提供了足够的容量来分析和记录广泛的 PCI Express 数据流。 两个 Summit T54 系统可以连接在一起以实现 8GT/s 的完整 x32 通道。

适用于 PCIe 5 和 CXL 的 Summit M5.0x 协议分析仪以高达 8 GT/s 的数据速率全面支持 xx4、x2、x1 和 x32。 凭借 128GB 的​​跟踪内存，它提供了足够的容量来分析和记录广泛的 PCI Express 和 CXL 数据流。 它还可以获得 PCIe 4.0 和 NVMe 干扰器功能的许可，用于在线调试。 在这种特殊的内联模式下，它将支持 x16、x8、x4、x2 和 x1 的协议捕获和分析，数据速率高达 16 GT/s。

Summit T416 协议分析仪完全双向支持 x16、x8、x4、x2 和 x1，数据速率高达 16 GT/s。 凭借 128GB 的​​跟踪内存，它提供了足够的容量来分析和记录大量的 PCI Express 数据流。

Summit T48 协议分析器完全双向支持 x8、x4、x2 和 x1，数据速率高达 16 GT/s。 凭借 64GB 的跟踪内存，它提供了足够的容量来分析和记录大量的 PCI Express 数据流。

Summit T3-16 协议分析器完全双向支持 x16、x8、x4、x2 和 x1，数据速率高达 8 GT/s。 凭借 8GB 的​​跟踪内存，它提供了足够的容量来分析和记录大量的 PCI Express 数据流。

Summit T3-8 协议分析器完全双向支持 x8、x4、x2 和 x1，数据速率高达 8 GT/s。 凭借 4GB 的跟踪内存，它提供了足够的容量来分析和记录大量的 PCI Express 数据流。

Summit T28 是嵌入式系统监控和分析的理想选择，它是一款体积更小、性价比更高的 PCI Express 协议分析仪，适用于 8GT/s 的 x5 通道。 虽然所有 Summit 分析仪都支持 NVM Express、SATA Express 和 SCSI Express 等 PCIe 存储协议，但 Summit T34 以小巧便携的外形、x4 通道宽度和 32 GB 内存的深度记录缓冲区解决了 PCIe 存储分析问题。 对于便携性和易用性，Summit T24 协议分析仪提供对 1/4GT/s 的x2.5-x5通道的分析支持。 Summit T24 是 Teledyne LeCroy 最优化和低成本的分析仪，用于分析 PCIe 2.0 插件板。

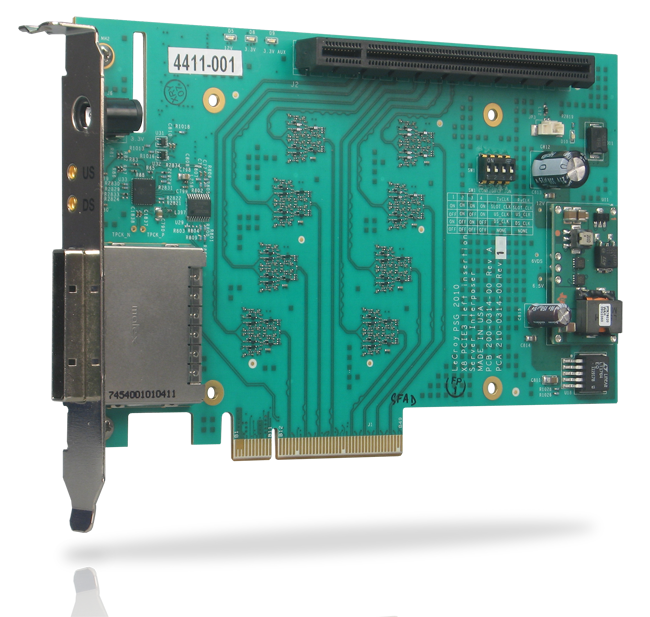

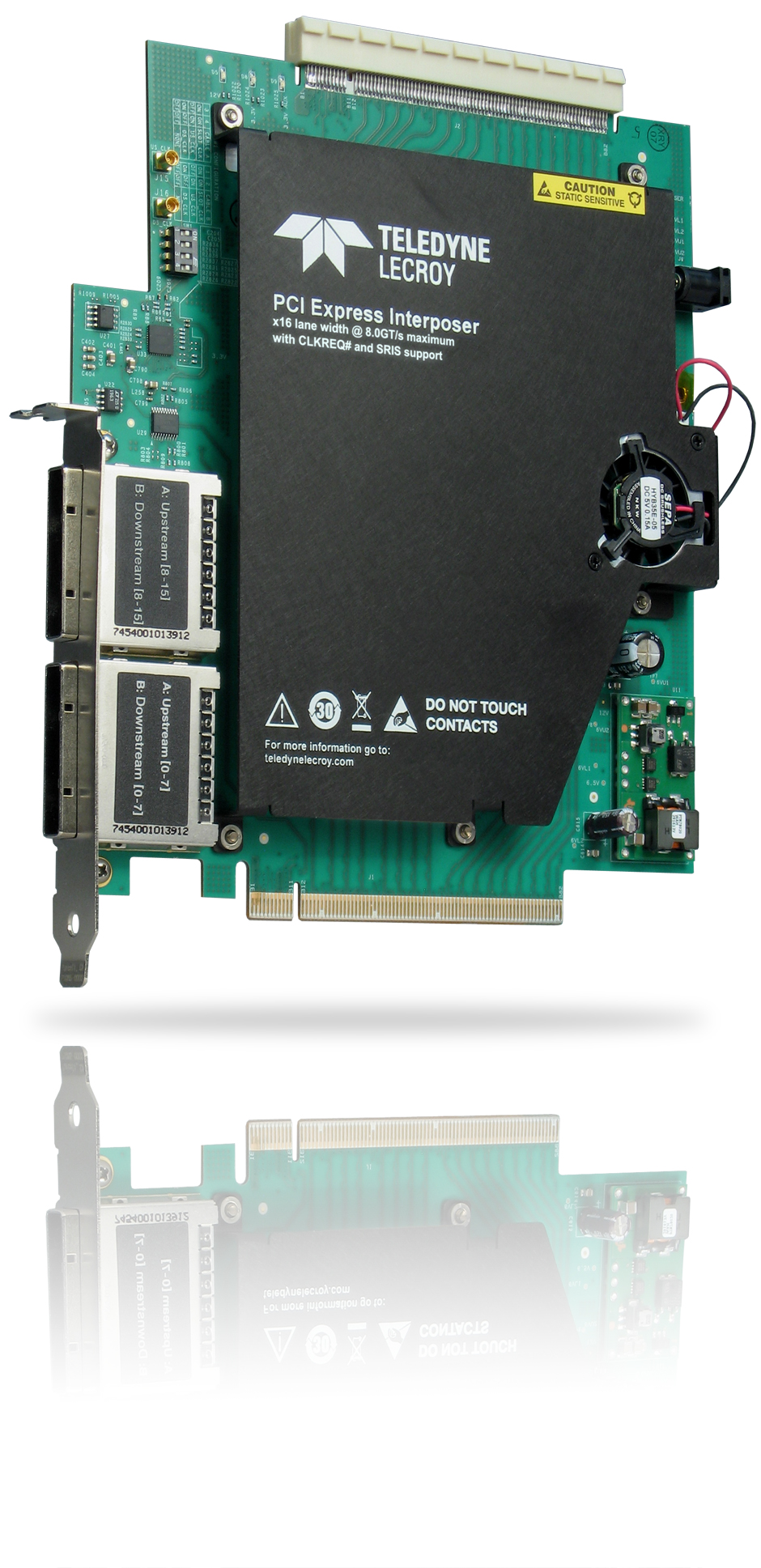

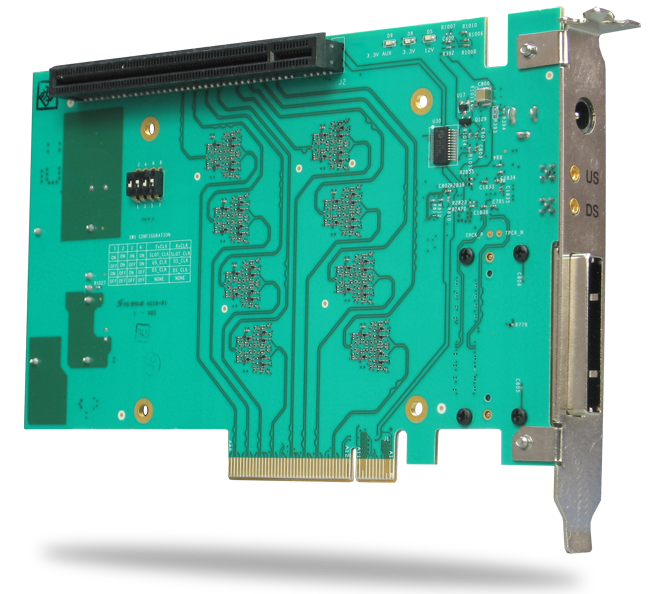

所有类型 Summit 分析仪平台使用专有的 PCI Express 连接器进行探测。 Teledyne LeCroy 拥有种类最多的基于 PCIe 的内插器和探测解决方案。 Teledyne LeCroy 的 PCI Express 协议分析器解决方案采用非侵入式和透明探测技术，从而允许完全不改变的数据传递。 此外，它利用直观而强大的 Teledyne LeCroy 的 Trace 专家软件系统，嵌入对 PCI Express 协议层次结构和复杂性的深刻理解，并以丰富多彩、直观且易于使用的图形显示向用户展示这些知识，使用户能够快速捕获和验证 PCI Express 产品设计。 这些分析器使 IP、半导体、交换机、软件和系统开发商以及附加卡供应商能够快速识别协议违规并最终减少开发和调试时间。

开发人员可以使用 Teledyne LeCroy 的 PCI Express 协议解决方案轻松捕获和解码 PCI Express 事务层数据包 (TLP)、数据链路层数据包 (DLLP) 和低级链路流量，包括训练序列和跳过有序集。 检测到的一些错误包括： 8b/10b 错误，例如无效符号和不正确的运行差异； CRC错误； 空闲数据错误； 和 EDB（数据包结束错误）错误。 它们还提供拆分事务的详细显示，将从一个 PCI Express 端点传输的请求与从链路另一端的端点接收的完成相关联。

Teledyne LeCroy 以其技术专业而闻名。 客户在开发初期就开始依赖 Teledyne LeCroy 支持协议，而这些工具是必不可少的。

PCI Express 训练器可以生成 PCI Express 事务、观察行为并执行压力测试和合规性测试。 Summit Z516 支持 PCIe 5.0 规范（“Gen5”）。 Summit Z516 训练器支持高达 x16 的通道宽度，数据速率为 32 GT/s。 作为完整的解决方案，Summit 系列产品为您提供了记录（捕获）实时流量、修改流量，然后使用训练器回放准确的数据流或“脚本”的独特能力。

Teledyne LeCroy 提供集成的自动化合规性测试系统，包括 Summit Z416 和测试平台，经 PCI-SIG® 批准，作为标准工具，适用于同时使用 PCIe 3.0 和 4.0 规范的开发人员进行合规性测试。 此外，Summit Z3-16 训练器是获准运行 UNH-IOLs NVM Express 一致性测试的工具。 NVM Express Integrators 测试需要完成这些测试。
