RP2060

电源/电压轨探头。 2 GHz 带宽、1.2 倍衰减、+/-60V 偏置、+/-800mV 包括一整套焊接引线和同轴电缆。 Browser tip 单独出售


  • 产品线选项卡
  • 概览选项卡
  • 产品详细信息选项卡
  • 规格选项卡
  • 兼容性选项卡

    有源电源探头


RP2060 - 电源/电压轨探头。 2 GHz 带宽、1.2 倍衰减、+/-60V 偏置、+/-800mV 包括一整套焊接引线和同轴电缆。 Browser tip单独出售
RP4030 - 电源/电压轨探头。 4 GHz 带宽、1.2x 衰减、+/-30V 偏移、+/-800mV 包括一整套焊接引线、同轴电缆和 PCB 安装座。 库存紧张
RP4060 - 电源/电压轨探头。 4 GHz 带宽、1.2 倍衰减、+/-60V 偏置、+/-800mV 包括一整套焊接引线和同轴电缆。 Browser tip单独出售
RP4000-Browser - RP2060/RP4060 浏览器尖端配件。 包括 0 欧姆 (1x)、450 欧姆 (10x) 和 950 欧姆 (20x) 尖端。
RP4000-MCX-LEAD-SI - 数量 3 MCX 4 GHz 焊入式引线附件(除了随导轨探头提供的附件之外)18 厘米长
  RP2060 RP4060
带宽 2 GHz 4 GHz
上升时间 220ps 110ps
偏移范围 +/- 60 伏 +/- 60 伏
输入动态范围 +/- 800 毫伏 +/- 800 毫伏
衰减 1.2x 1.2x
无损电压 +/- 100 伏 +/- 100 伏
直流输入电阻 50kΩ 50kΩ



主要特性
  • 2 GHz 带宽
  • 220 ps上升时间
  • +/- 60 V 偏置范围
  • +/- 800 毫伏
  • 1.2 倍衰减
  • +/- 100 V 可承受电压



大偏移范围

+/-60V 偏移允许直流信号显示在示波器网格的垂直中心,具有高灵敏度增益设置(最大 +/-800mV 动态范围)。

低衰减和噪声

探头衰减是额定 1.2x,在 DC 50 Ω时耦合到示波器。这样可以将加性噪声降至最低,使其与HDO示波器配合使用,可在最高灵敏度增益设置下实现最低噪声。

高直流输入阻抗

50 kΩ 直流输入阻抗有效地消除了直流电源/电压轨上的探头负载,并提供更好的测量准确度和信号保真度。

各种探头前端和引线

RP2060/RP4060 标配焊接式同轴电缆MCX 和PCB插座试前端 U.FL 。点测式前端Browser Tip是选件。 额外的插座或引线可以作为附件购买,它们可以留在PCB电路上,以便在不同的测试或验证阶段随时连接测试

选配的Browser Tip

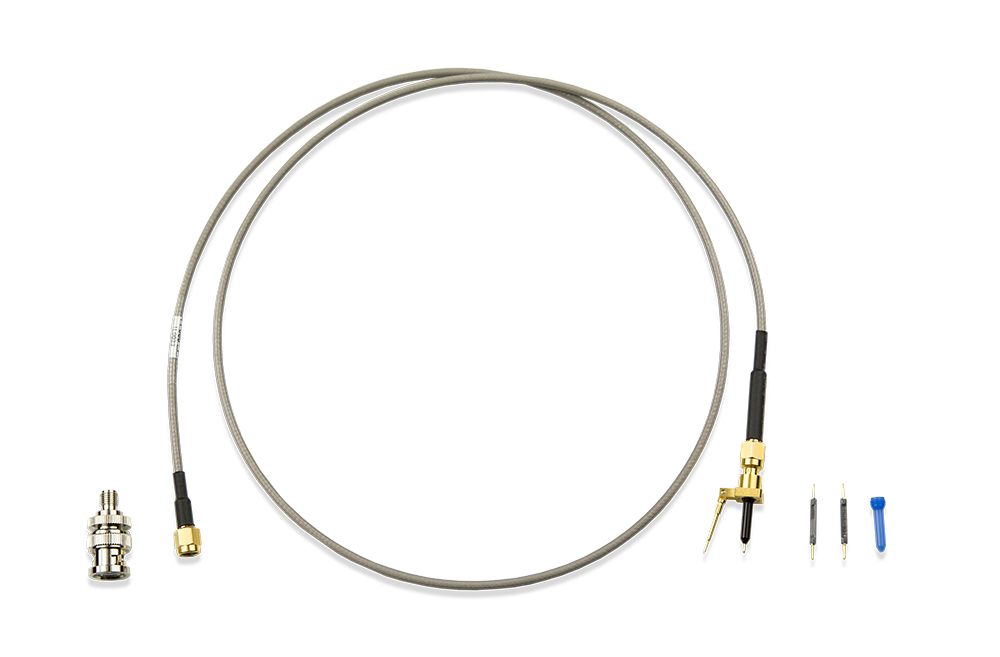

500 MHz Browser Tip作为选件提供。 此点测前端是传统的传输线探头,带有“直通”0Ω 电阻,可实现 50Ω 端头阻抗和 1x 衰减。与 RP4060 一起使用时,还可实现高直流输入阻抗。Browser Tip附件还提供450Ω 和 950Ω 电阻器用作传统的 10x 或 20x 传输线探头。



电气特性

偏移范围 +/- 60V
噪声 ~110 µV 附加到示波器噪声(与 HD4096 示波器一起使用时)
上升时间 (10–90%) 220 ps(典型值,MCX 插座或焊接引线)
带宽 2 GHz(保证,MCX 插座)
2 GHz(典型值,焊入引线)
2 GHz(典型值,U.FL 电缆 + 插座)
500 MHz(典型值,浏览器)
输入电容 0.1 µF(与 50 Ω 串联)
衰减 1.2x
输入动态范围 +/-800 毫伏
无损电压 +/- 100V
直流输入电阻(标称) 50kΩ
