RS 232 通信网络分析仪

Frontline的“RS-232 ComProbe II”——便携式、坚固且易于使用的设备，用于监控异步 RS-232 通信

为了跟上技术进步的步伐，NetDecoder™ 分析仪已升级，支持全新的“RS-232 ComProbe II”。大多数新型笔记本电脑和台式电脑都没有 PCMCIA 接口，而 PC 行业已转向 USB 端口。为了帮助客户通过 PC 的 USB 端口监控异步串行通信， Frontline 推出了新款 RS-232 ComProbe II。这款新款 RS-232 ComProbe II 是一款闪存驱动器大小的接口，可插入 PC 的 USB 端口。

RS-232 ComProbe II 可监控并捕获异步 RS-232 通信。它不会丢失时序和控制信号信息。借助此全新接口， Frontline 其 NetDecoder 分析仪更加坚固耐用、易于使用、便携易用。它能让您有更多时间专注于实际工作。

• 捕获、解码、时间戳、过滤和显示数据，并同时检测协议错误（以红色表示），所有这些都是实时的
• 数据也以二进制、八进制、十六进制和 ASCII 显示
• 熟悉的树状（Explorer 样式）协议解码显示，单击即可进行协议过滤
• 会话记录和带注释的书签可以快速识别可疑消息
• 将数据记录到单个或多个文件中
• 减少停机时间并增加正常运行时间
• 提高网络性能
• 提高网络安全性
• 改善网络维护
• 执行更快、更高效的网络安装
• 快速开发工业控制和SCADA网络产品
• 在网络产品的一致性测试中表现更好

RS-232 ComProbe II 为客户提供了极大的灵活性，可以利用异步 RS-232 总线配置来应对不同的监控情况。

RS-232 ComProbe II 可用于：

• 直接在线或
• 通过提供的 Y 型电缆（能够快速连接到通信线路的永久或半永久分接头）和/或 6 英尺 RS-232 延长线的组合进行连接。
• 某些监控情况可能需要一对 25 针至 9 针适配器，该适配器也包含在产品中。

这里显示了一个在线异步 RS-232 监控应用程序的示例。

全新 RS-232 ComProbe II 为用户提供丰富的选项，用于监控各种串行通信设置。用户可通过 I/O 设置对话框配置设置。

RS-232 ComProbe II 支持高达 921.6Kbps 的数据速率。用户可以在“I/O 设置”对话框的下拉框中选择一个标准速率。对于非标准速率，用户只需在框中输入相应的值即可。

RS-232 ComProbe II 可以监控数据位为 5、6、7 或 8 位，停止位为 1、1.5 或 2 位的串行通信。该设备还支持所有标准奇偶校验类型（无校验、奇校验、偶校验、标记校验、空格校验和忽略校验）。

用户还可以选择串行通信电路的位顺序。选项包括 LSB（最低有效位）优先或 MSB（最高有效位）优先。LSB 优先为正常顺序，而 MSB 优先则被视为与正常顺序“相反”。此选项会反转每个字节内位的顺序。

用户还可以选择仅监控 DTE、仅监控 DCE 或同时监控通信的 DTE 和 DCE 端。

警告

使用 RS9 电缆将 DB-1 连接器引脚 4、6、7、8、9 和 0.5 上未使用的电线之一连接到您的设备，以提供超过 232A 的电力，可能会对 RS-232 硬件造成严重损坏。

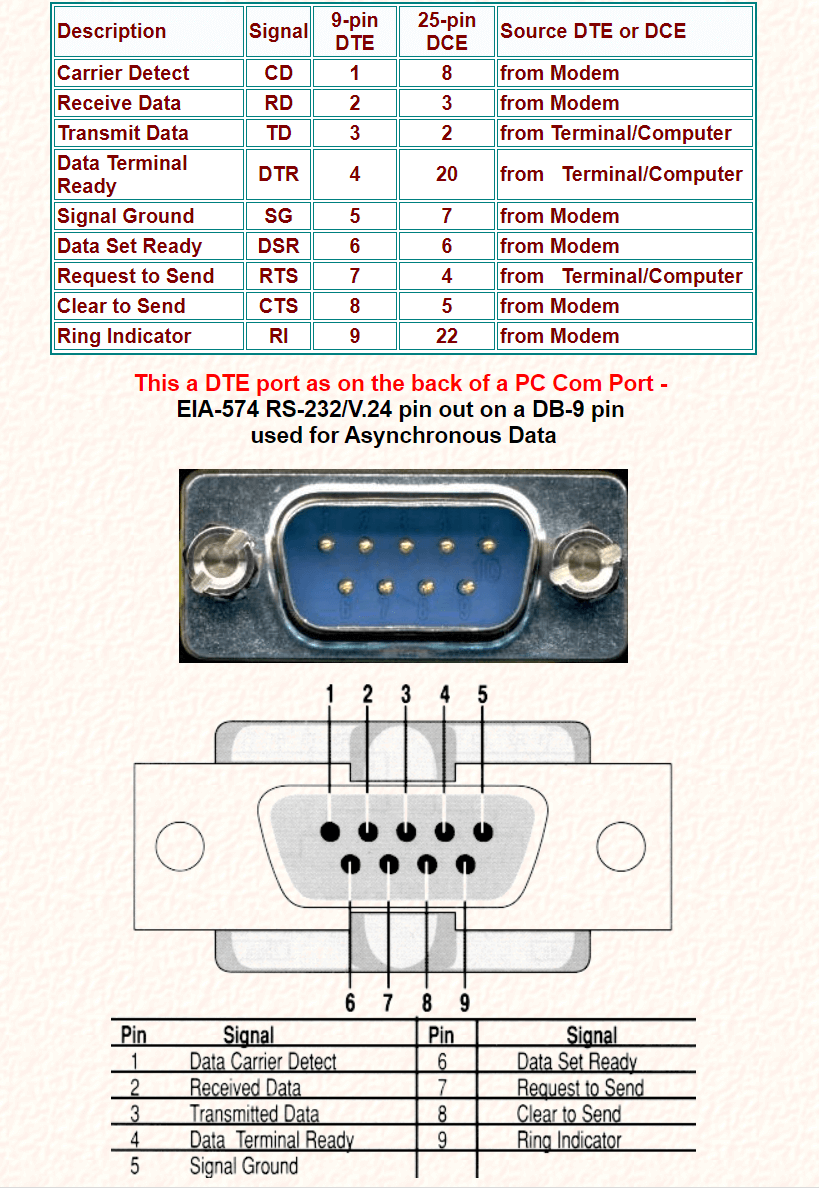

典型应用中，DB-3 连接器上仅使用 9 个引脚 - 引脚 2、3 和 5，分别用于 Tx、Rx 和接地。右侧显示了 DB-9 引脚图，供参考。

Frontline的 NetDecoder™ 协议分析仪旨在诊断和排除工业网络中的通信问题。NetDecoder 分析仪是软件和硬件的组合。硬件可用作许可证密钥来激活软件。 Frontline的 NetDecoder 分析器能够监控并提供串行、现场总线和以太网网络的详细时间、数据和消息信息。

NetDecoder 协议分析仪用于许多行业，包括石油和天然气、食品和饮料、电力传输、水或下水道管理以及工厂自动化。

当您的工业网络出现问题时，花费大量时间和资源来诊断和解决问题的成本非常高昂。借助 NetDecoder 软件与捕获硬件的结合，您可以在问题发生之前就发现问题。它是一款直观的被动网络监控和故障排除工具，可提供网络活动的高级视图，并帮助您了解通信流量。

结合我们的硬件接口， Frontline的 NetDecoder 协议分析器监控并提供各种通信协议的详细时间、数据和消息信息。

信息以多种视图和显示方式显示：

• 字节级显示
• 帧级显示
• 网络统计
• 网络视图
• 仪表板视图

进一步了解 NetDecoder软件 以及 核心功能 了解它如何帮助您更有效地监控和排除工业通信网络故障。
