概述

主要功能

概述

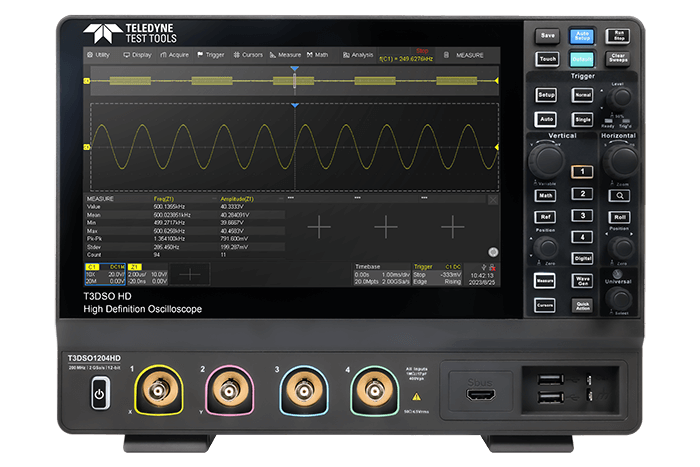

这款 T3DSO1000HD 系列采用最新技术,最大波形捕获率高达 120,000 wfm/s(正常模式,最高 500,000 wfm/sin 序列模式),256 级亮度等级显示功能以及色温显示模式。它还采用了创新的数字触发系统,灵敏度高,抖动低。触发系统支持多种强大的触发模式,包括串行总线触发。历史波形记录、搜索和导航功能、模板测试、波特图、功率分析和直方图等工具允许捕获、存储和分析扩展的波形记录,所有这些都是该系列的标准配置,从而为工程师和学生提供了功率分析工具。

10.1英寸大显示屏电容式触摸屏支持多点触摸手势,加上用户友好的UI设计,可以大大提高操作效率。它还支持鼠标控制和通过局域网进行远程网络控制。

主要功能

  • 12-bit 采样率高达 2 GSa/s 的模数转换器
  • 前端噪声基底为 70 μVrms @ 200 MHz 带宽,直流增益精度为 0.5 %
  • 4 个模拟通道,带宽高达 200 MHz
  • 波形捕获率高达120,000 wfm/s(正常模式),500,000 wfm/s(序列模式)
  • 支持256级亮度等级和色温显示模式
  • 至多 100 Mpts/ch 记录长度
  • 串行总线触发和解码器,标准支持协议 I²C、SPI、UART、CAN、LIN、CAN FD(仅解码)、FlexRay(仅解码)。
  • 标准功率分析和波特图功能。
  • MSO – 16 个数字通道(可选)
  • 历史波形记录(History)功能,最大记录波形长度80,000帧
  • 自动测量 50 多个参数,支持直方图、轨迹、趋势、门控测量统计以及数学、历史和参考测量
  • 4 条数学轨迹 (2 Mpts FFT、加、减、乘、除、积分、微分、平方根等)、支持公式编辑器
  • 基于硬件的高速平均值、ERES;基于硬件的高速模板测试功能,带有用于创建用户定义模板的模板编辑器工具
  • 内置 50 MHz 波形发生器软件。需要选配 T3DSO1000-FGMOD-A 硬件激活。
  • 接口包括:USB 主机、USB 设备 (USBTMC)、LAN (VXI-11/Telnet/Socket)、通过/失败、触发输出
  • 内置 Web 服务器支持使用 Web 浏览器通过 LAN 端口进行远程控制。支持 SCPI 远程控制命令。支持外接鼠标和键盘

资源中心

姓名

T3DSO1000HD 系列示波器数据表

产品规格书

T3DSO1000HD 系列产品说明书

产品说明书
T3DSO1000HD 示波器概述
姓名

T3DSO1000HD 系列用户手册

产品手册

T3DSO1000HD 系列编程指南

产品手册

带宽

100 兆赫和 200 兆赫

输入通道

4

最大采样率

2 GS/s 采样率

分辨率

12-bit

最大内存

100 Mpts

选项配件

模型 描述
T3DSO1000-LS

MSO 逻辑探头引线组,16 通道,500 MSa/s,14 Mpts T3DSO1000(需要 MSO 选项)

T3DSO1000-FGMOD-A

25MHz 函数/任意波形发生器模块(需要 FG 选项 T3DSO1000/A 系列)

无源探头

模型 描述
T3PP350

T3DSO 无源探头,350 MHz,10:1,1 MOhm/10 MOhm,300Vrms CAT II
