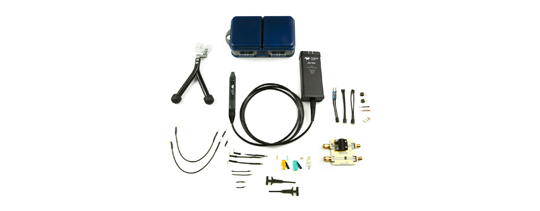

产品介绍图片

ZD1500

1.5 GHz、1.0 pF 有源差分探头


  • 产品线选项卡
  • 产品详细信息选项卡
  • 兼容性选项卡

    差分探头 (<= 1.5 GHz)


AP033 - 500 MHz 差分探头
ZD1000 - 1 GHz、1.0 pF 有源差分探头、±8 V
ZD1500 - 1.5 GHz、1.0 pF 有源差分探头、±8 V
ZD200 - 200 MHz、3.5 pF、1 MOhm 有源差分探头,±20 V 库存紧张
ZD500 - 500 MHz,1.0 pF 有源差分探头,±8 V
完全集成

通过 ProBus 接口,ZD500、1000 和 1500 接入成为示波器的一部分。 所有探头增益和偏移控制对用户来说都是易懂的,从而可以更轻松地探测电路,而无需担心选择哪种增益设置。 与 LeCroy 数字示波器一起使用时,无需外部电源。

宽动态范围

ZD500、1000、1500 探头提供透明的探头衰减,因此信号始终针对显示器进行优化。 差分范围为 18 Vp-p,差分偏移为 ±8,共模范围为 ±10 V,使其适用于各种探测应用。

广泛的应用

16 Vp-p 的宽动态范围和 ±8 的偏移范围使该探头适用于各种应用和信号类型。 ZD 差分探头非常适合汽车、串行数据、电源和通用用途。 差分输入电容仅为 1 pF,可最大限度地减少被测最高频率信号的负载失真。 系统噪声仅为4 mVrms,可精确测量最小信号。

适用于多种测试场景的各种探头尖端

工程师经常需要在密闭空间中探测各种不同的测试点。 ZD 系列探头的范围广泛的标准尖端附件确保该探头能够应对任何困难的探测挑战。

创新的探头引线和尖端提供出色的信号性能而不会降低

有时需要使用长引线或附件进行探测才能到达测试点,但这是以降低带宽、增加电容和增加噪声为代价的。 ZD 附件经过精心设计,可提供最佳信号保真度,而不会出现尖头附件通常会出现的振铃或失真现象。
