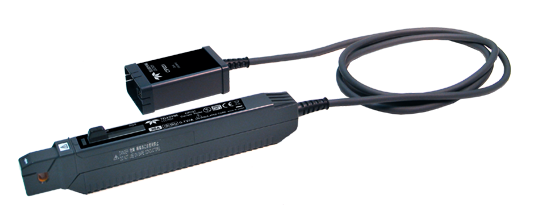

CP031

30 安培、100 MHz 带宽电流探头 - AC/DC、50 安培峰值脉冲

电流探头

CP030B - 30A，50 MHz 高灵敏度电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，1.5 米电缆

CP030 - 30A，50 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，1.5 米电缆库存紧张

CP030-3M - 30 A，10 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，3 米电缆

CP030A - 30A，50 MHz 高灵敏度电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，1.5 米电缆库存紧张

CP031 - 30A，100 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，1.5 米电缆

CP031A - 30A，100 MHz 高灵敏度电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，1.5 米电缆

CP150B - 150 A，10 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲，2 米电缆

CP150 - 150 A，10 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲，2 米电缆库存紧张

CP150-6M - 150 A，5 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲，6 米电缆

CP500 - 500 A，2 MHz 电流探头 - AC/DC，500 A rms，700 A 峰值脉冲，6 米电缆

CA10 - 可编程电流传感器到 ProBus 适配器，可与第三方电流传感器一起使用

DCS025 - Teledyne LeCroy 电流探头的相差校正校准源

电流探头

Teledyne LeCroy 电流探头有多种型号可供选择，适用于各种应用。 Teledyne LeCroy 的全系列电流探头包括带宽高达 100 MHz、峰值电流高达 700 A 和灵敏度高达 1 mA/div 的型号。 Teledyne LeCroy 电流探头通常用于开关电源、电机驱动、电动汽车和不间断电源的设计和测试等应用。

CP030B - 30A、50MHz 电流探头
CP030-3M - 30 A，10 MHz 电流探头 - AC/DC，30 A rms，50 A 峰值脉冲，3 米电缆
CP031 - 30A、100MHz 电流探头
CP150B - 150 A，10 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲
CP150-6M - 150 A，5 MHz 电流探头 - AC/DC，150 A rms，500 A 峰值脉冲，6 米电缆
CP500 - 500 A，2 MHz 电流探头 - AC/DC，500 A rms，700 A 峰值脉冲
DCS025 - Teledyne LeCroy 电流探头的相差校正校准源

电流传感器适配器

CA10 是一种可编程和可定制的接口设备，可将第三方电流传感器/变压器与 Teledyne LeCroy 示波器或电机驱动分析仪无缝结合。易于使用的界面使 CA10 能够被编程以包含电流传感器的规格，从而使其能够自动校正增益或衰减并以安培单位显示结果。这允许第三方设备被识别并像 Teledyne LeCroy 探头一样操作。

CA10 - 用于第三方电流传感器的可编程 ProBus 电流传感器适配器

应用范围广

高灵敏度

CP030A 和 CP031A 提供 1mA/div 的高灵敏度。这允许在 Teledyne LeCroy 示波器上进行更精确的低电流测量。当与采用 HD4096 技术的 HDO 高清示波器一起使用时，用户将获得具有无与伦比的 12 位分辨率的高精度、低电流波形，以改进调试和分析。

完全集成

所有 Teledyne LeCroy 电流探头均通过 Teledyne LeCroy ProBus 连接供电，无需额外硬件。除了提供电源外，ProBus 连接还允许电流探头和示波器进行通信，从而在屏幕上自动显示电流波形（以安培为单位），并以瓦特为单位正确缩放计算出的功率轨迹。这种完全集成还允许直接从示波器的用户界面完成消磁和自动归零功能。

去偏移校准源

DSC015 去偏移校准源具有电压和电流时间对齐的信号，可实现电压和电流探头的精确去偏移。大多数电压探头以及 CP030、CP030A、CP031 和 CP031A 都与 DSC015 兼容。

型号	最大连续输入电流	最大峰值电流	带宽	最低灵敏度	耦合	最大导体尺寸（直径）	接口
CP030	30A	50A	50 MHZ	10mA/格	交流、直流、接地	5mm	Probus，仅 1MΩ
CP030A	30A	50A	50 MHZ	1mA/格	交流、直流、接地	5mm	Probus，仅 1MΩ
CP031	30A	50A	100 MHZ	10mA/格	交流、直流、接地	5mm	Probus，仅 1MΩ
CP031A	30A	50A	100 MHZ	1mA/格	交流、直流、接地	5mm	Probus，仅 1MΩ
AP015	30A	50A	50 MHz	10mA/格	交流、直流、接地	5 mm	Probus，仅 1MΩ
CP150	150A	500A	10 MHz	100mA/格	交流、直流、接地	20 mm	Probus，仅 1MΩ
CP500	500A	700A	2 MHz	100mA/格	交流、直流、接地	20 mm	Probus，仅 1MΩ

电气特性
带宽（仅限探头）	100 MHz
耦合	交流 1 MΩ，直流 1 MΩ，GND
上升时间（典型）	3.5 ns
最大连续输入电流	30A
最大峰值电流（非连续）	50A
最低灵敏度	10mA/格
幅度精度	±1% 读数至 30 A ±2% 读数至 50 A
最大电路电压	300 伏，CAT I （绝缘线）

环境与安全
工作温度	0°C至40°C
湿度系统	≤ 80 % 相对湿度（非冷凝）
储藏温度	-10°C至50°C
最大海拔	2000米

外形尺寸
探头尺寸（长 x 宽 x 高）	175毫米x 18毫米x 40毫米
线缆长度	1.5米
最大导体尺寸	5 mm
重量	240克

一般特性
接口	ProBus
