主要特性
- 符合SFF 8431规范,支持SFI/SFP+应用
- QPHY-SFI 提供测试仪器的自动设置和所需抖动参数的测量:上升/下降时间、发射机信噪比 (Qsq)、DDJ 和 DDPWS、Uncorrelated抖动、总体抖动和眼图模板一致性
- 用于测量发射机均衡参数的自动化方案
- 生成综合测试报告并存储所有波形
- 强大的 SDA II 分析包有助于找到问题的根本原因
10G-100G以太网
测试 10G 以太网的挑战不仅在于测试设置的复杂性,还在于需要直观的故障排除工具来解决高速引起的信号完整性问题,例如串扰、均衡和确定性抖动中断。 Teledyne LeCroy 的 10G 以太网整体解决方案涵盖与 10G 接口相关的多种标准,具有轻松升级到 100G 架构更高通道密度测试和更高比特率测试的灵活性。 结合 QPHY 自动化测试环境,用户可以最大限度地减少冗余测试设置和结果收集工作,并更加专注于合规性、特性和调试测试。
QPHY-SFI
Teledyne LeCroy QPHY-SFI 解决方案根据 SFF 8431 规范自动执行 SFI 测试。 该测试框架简化了通用和常见测试要求的测试设置和执行,例如抖动分离、上升/下降时间和发射机均衡参数。 向导会提示用户指定所需的图案并相应地进行测量。 测试报告包括测试结果通过/失败摘要、余量和限制,以及测试过程中使用的波形和测量值。
![](../../www.teledynelecroy.com/images/serialdata/qphysfi_rise_fall_time_sm.png)

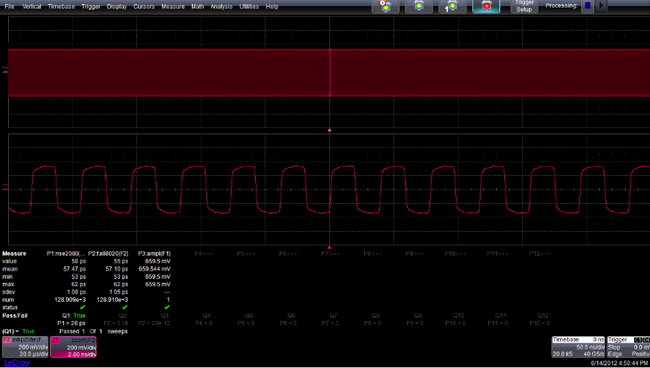

图 1:合规性上升/下降时间测试
![](../../www.teledynelecroy.com/images/serialdata/qphysfi_tj_ddj_ddpws_sm.png)

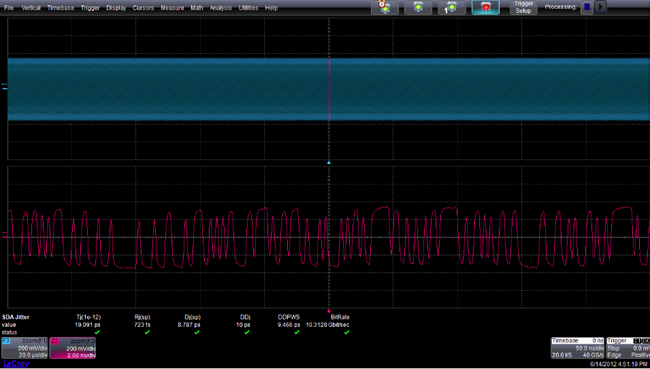

图 2:总体抖动、抖动细分和 DDPWS
![](../../www.teledynelecroy.com/images/serialdata/qphysfi_j2_and_bitrate_sm.png)

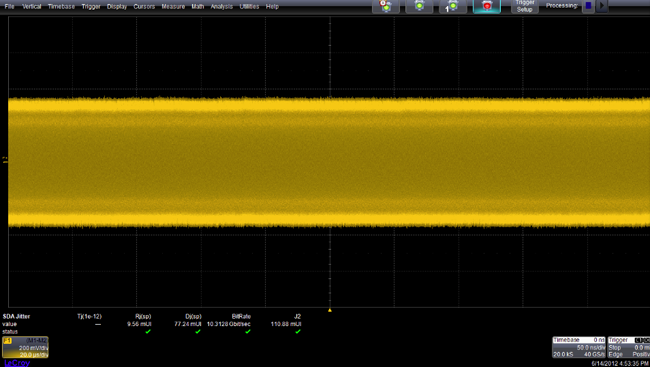

图 3:比特率和 J2
![](../../www.teledynelecroy.com/images/serialdata/qphysfi_eye_mask_test_sm.png)

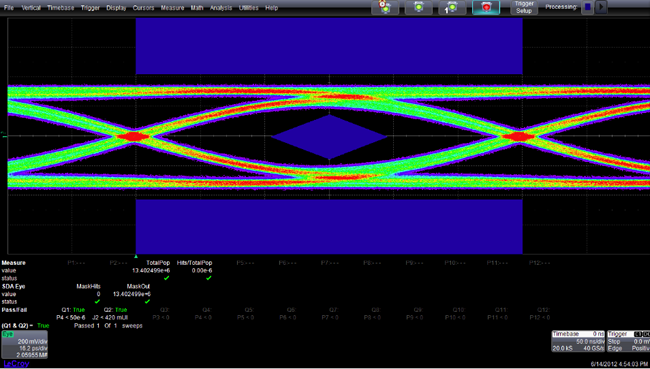

图 4:眼图模板测试
![](../../www.teledynelecroy.com/images/serialdata/qphysfi_automation_sm.png)

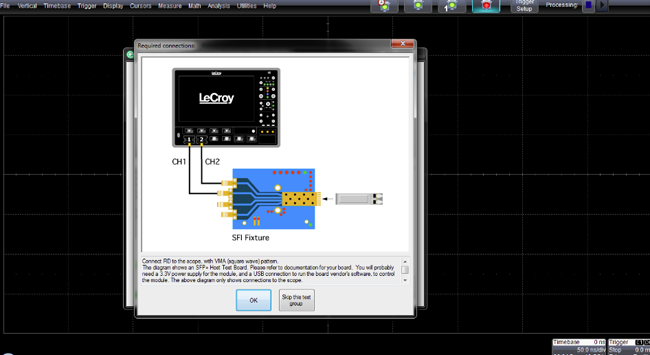

图 5:自动化测试框架工作
QualiPHY 旨在减少在各种高速串行总线上执行一致性测试所需的时间和精力。 QualiPHY 是可用于执行串行数据一致性测试的最直观、最有效的工具。 无需离开主屏幕即可选择新标准或测试设置,用户只需按一下按钮即可开始测试。
![](../../www.teledynelecroy.com/images/serialdata/qphysfi_test_report_sm.png)

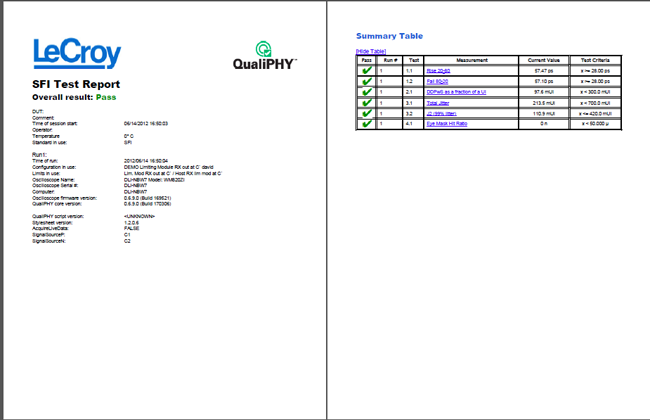

图 6:测试报告生成
测量结果通常需要汇总并制成表格以快速验证规格。 此信息连同仪器和信号采集/测试条件设置,形成完整的文档记录。 QPHY-SFI 通过合并一个自动 HTML 报告生成引擎简化了这个过程。 创建的测试报告包含每个单独测试结果的表格数值,包括通过/失败和规格限制列。 报告也可以保存为 PDF、HTML 或 XML格式。
Host Tx out at B 测试(或 Module Tx in cal at B) | 上升/下降时间 |
| 发射机信噪比 (Qsq) |
DDJ 和 DDPWS |
Uncorrelated抖动 |
总体抖动 |
眼图模版合规性测试 |
Lim. Module RX out at C(或 C 处的主机 Rx 校准) | 上升/下降时间 |
DDPWS |
总体抖动和 J2 |
眼图模版合规性测试 |
