主要特性
- LIN 1.3、2.x 和 J2602 支持
- 中断(消息开始)、ID、ID+DATA 和错误帧触发器
- 错误帧红色解码高亮显示
- 错误帧触发器可以包括部分或全部校验和、标头奇偶校验或同步字节类型
- 条件数据触发定义(<、<=、=、>、>=、<>、IN RANGE、OUT of RANGE)
- 条件 ID 触发定义(<、<=、=、>、>=、<>、IN RANGE、OUT of RANGE)
- 支持解码具有混合 LIN 版本流量的总线
- 直观,彩色显示叠加的解码
- 具有缩放和码型搜索功能的交互式协议表格
条件数据触发设置(“T”)
![](../../www.teledynelecroy.com/images/page_2_-_conditional_data_triggering-1_sm.png)
触发允许对 DATA 条件进行条件设置(<. <=、=、>、>=、<>、范围内、范围外)。 这在应监视异常事件的情况下特别有用,例如当 CAN 节点广播低或高发动机转速或冷却剂压力时。

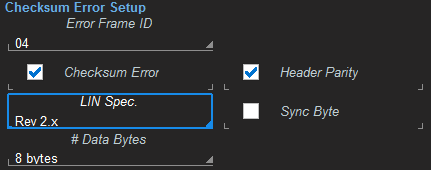

灵活的错误帧触发(“T”)
![](../../www.teledynelecroy.com/images/lin_flexible_error_frame_triggering_sm.png)
选择触发校验和、标头奇偶校验或同步字节错误帧类型的任意组合。 此外,校验和错误允许进一步定义帧 ID、LIN 版本和数据字节数。
跨数据字节灵活触发(“T”)
![](../../www.teledynelecroy.com/images/lin_trigger_across_data_bytes_sm.png)
许多车辆总线软件架构的消息非常密集,单个消息的数据分布在多个数据字节中。 我们的 LIN 触发器和测量工具集允许隔离一个或多个数据字节中的特定位级数据模式,例如,数据字节 18 和 26 中位 2-3 中的数据位置。这在隔离您的确切信息或行为方面提供了显着优势需要。
直观的彩色解码叠加功能 ("D")
![](../../www.teledynelecroy.com/images/lin-decode2_sm.png)
对每个协议的特定部分和整个消息帧使用彩色透明的叠加功能,便于理解您的串行数据信息。与其他解决方案不同,我们的解决方案将协议解码信息远离信号,直接在显示器上关联波形和协议解码。随着采集长度的扩大或缩短,解码叠加层将进行调整,以显示恰到好处的信息量
交互式表格汇总结果(“D”)
![](../../www.teledynelecroy.com/images/tdme-interactive-table_sm.png)
将示波器变成协议分析仪,并以表格形式显示解码信息。 自定义表格以仅显示感兴趣的数据并触摸表格中的消息以自动缩放到它并将其显示在屏幕上。 导出表以供离线分析, 表中最多可同时显示四种不同的任何类型的解码信号。
