主要特性
-
支持 10Base-T1L (IEEE 802.3cg)
-
高度自动化且易于使用
-
生成带有通过/失败结果和完整注释的屏幕截图的报告
-
完整的测试解决方案，包括测试夹具和电缆
-
支持所有 PMA 发射机测试
-
输出电压
-
输出下降
-
定时抖动
-
功率谱密度 (PSD)
-
具有“测试停止”的高级调试能力
自动化一致性测试
QPHY-10Base-T1L根据10Base-T1规范对物理介质附件（PMA）进行电气一致性测试。详细的连接图可确保正确设置，并提供有关每个测试所需测试模式的信息。测试会话完成后，结果将自动编译成包含屏幕截图的综合报告。
灵活的调试环境
使用“测试停止”功能，用户可以在每次单独测试后暂停测试并观察结果。此时，可以利用示波器的任何工具进行进一步调试，完成后，只需单击按钮即可无缝恢复测试。
发射器输出电压
输出电压通过测量测试模式1波形上的峰峰值电压来计算

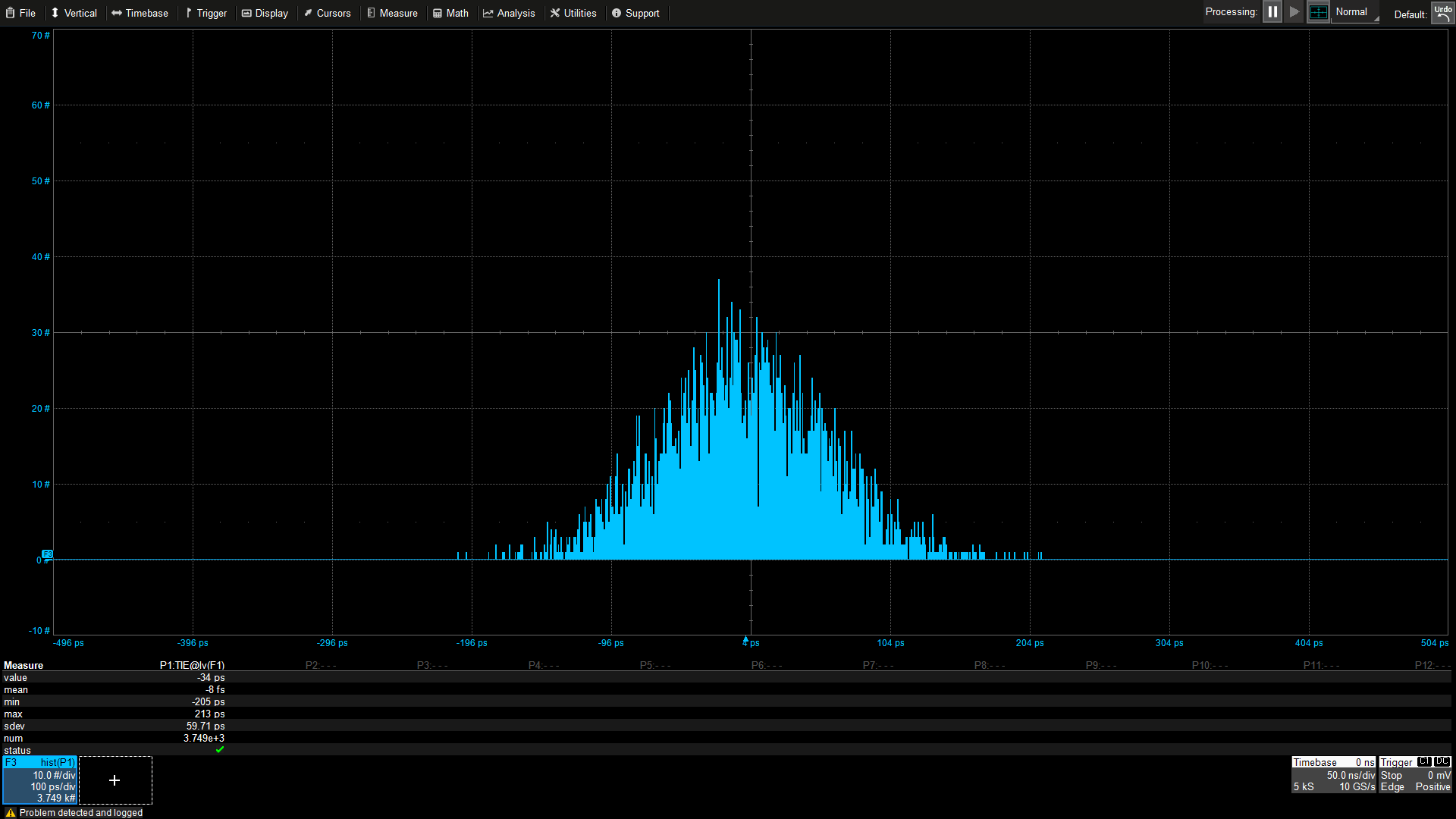

发射器定时抖动
当 DUT 处于测试模式 1 时，将发射器主控定时抖动定时。测量 TIE，并使用 TIE 值的范围来计算峰峰值 TIE 抖动。

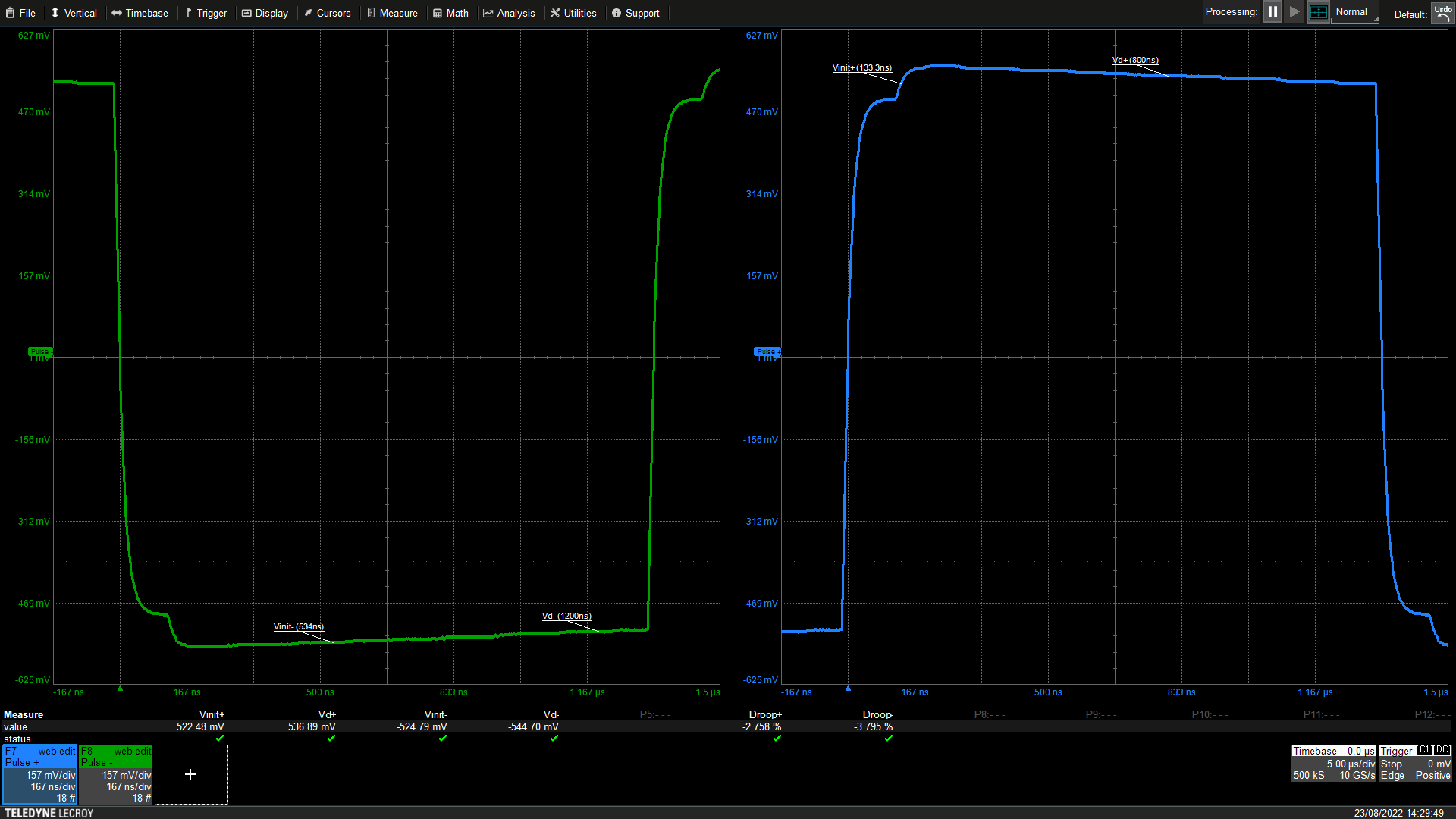

发射器输出下降
输出压降是根据测试模式 2 波形中的正符号和负符号计算的。 相对于过零后的初始峰值（由 Max 和 Min 参数表示）和初始峰值后 800 ns 的值测量下降幅度。

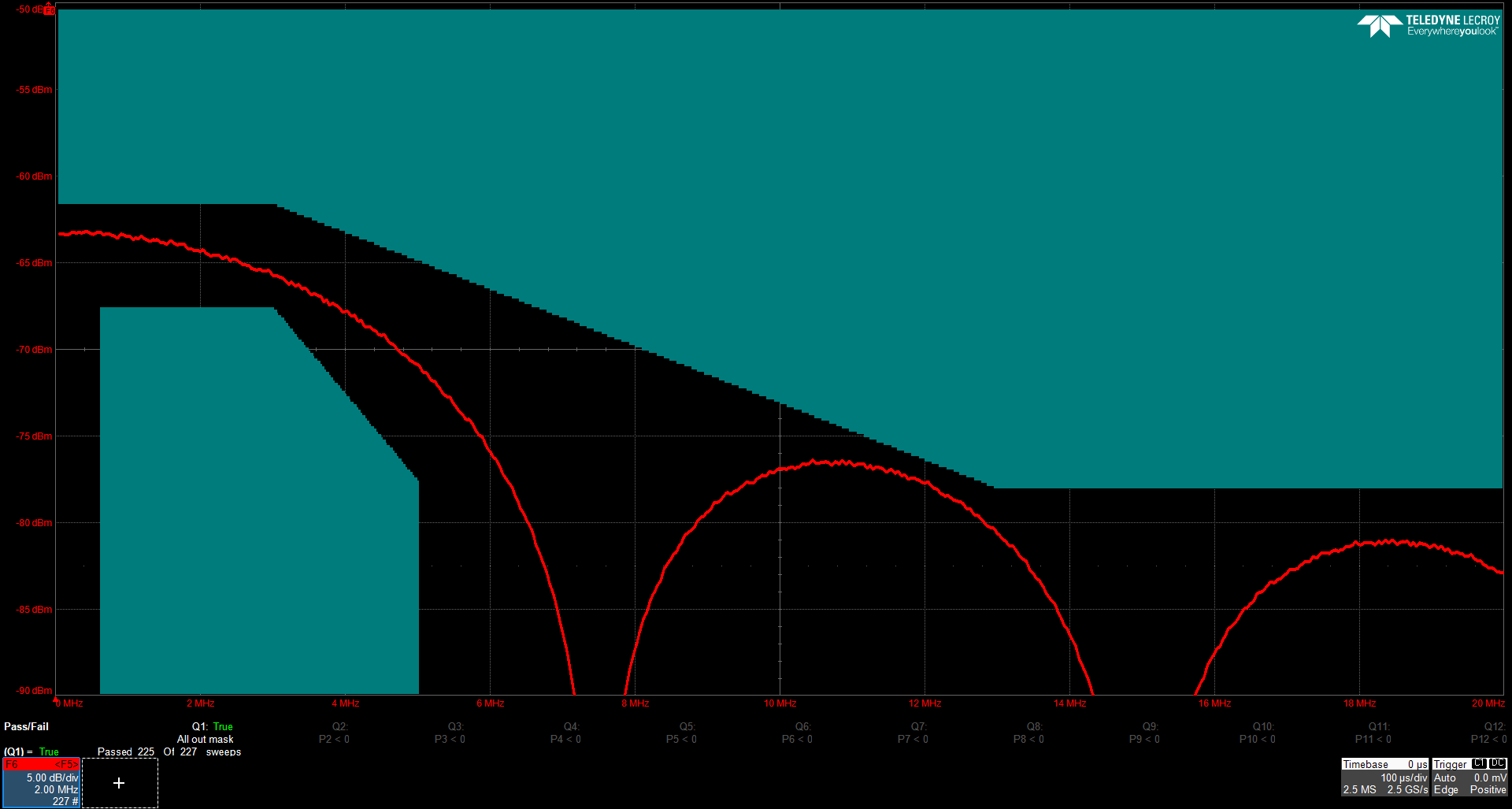

发射器PSD
当 DUT 正在发射测试模式 3 时，发射机的功率谱密度 (PSD) 将根据模板定义的指定限制进行测试。使用示波器进行 PSD 测试无需购买频谱分析仪。
