主要特性
-
PCIe 3.0 基本规范和 CEM 合规性测试：
-
发射器preset和信号质量
-
发射机链路均衡
-
接收机测试校准
-
接收机preset
-
用于 PCIe 3.0 接收机链路均衡测试的全自动压力眼图校准
-
自动收集和分析发射机测试的波形
-
发射机链路均衡利用 ProtoSync 传输层解码以获得更深入的洞察力和可见性
-
集成 Teledyne LeCroy PCI Express 4.0 合规板控制器 - QualiPHY 直接控制测试夹具和 DUT
-
LabMaster 10Zi-A 示波器搭载服务器级CPU ，可同时处理多达 20 个 SigTest 实例，显著缩短测试时间
-

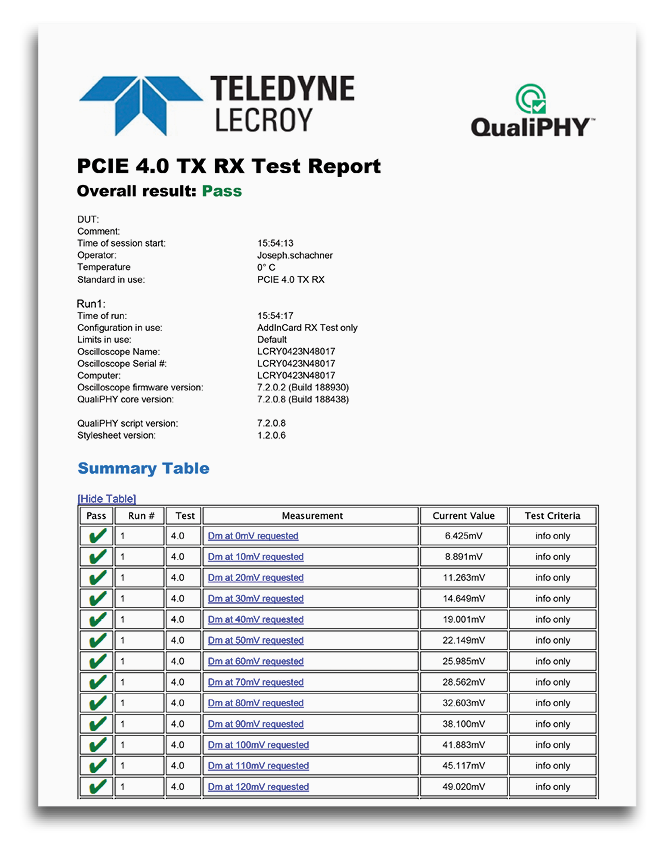

QualiPHY 报告生成功能创建包含所有相关测试信息的综合报告
-
用于系统验证和调试的链路层和传输层解码
QPHY-PCIE3-TX-RX 简化复杂测试
PCI-SIG 定义了一套标准的 CEM 合规性测试，设备需要通过这些测试才能获得认证，并且每项测试对测试设备都有独特的要求。 QPHY-PCIE3-TX-RX 首先提供了客户设备和测试解决方案需要如何连接在一起才能正确执行测试的分步指南。 然后启用并配置适当的仪器功能集、执行测试并记录结果。

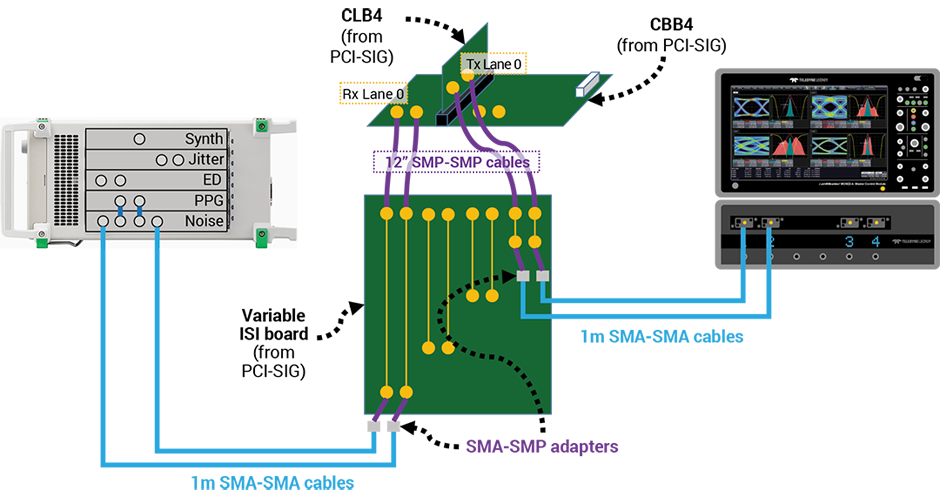

简化的测试设置
通常，合规性测试是一项非常困难的任务。 用户必须在示波器和被测设备之间建立必要的连接，手动配置示波器进行适当的测量，按照测试规范的规定执行测试程序，记录结果，最后将结果与相应的限值进行比较合规规范。 QPHY-PCIE3-TX-RX 自动执行其中许多步骤，从而减少测试时间并提高可重复性和置信度。

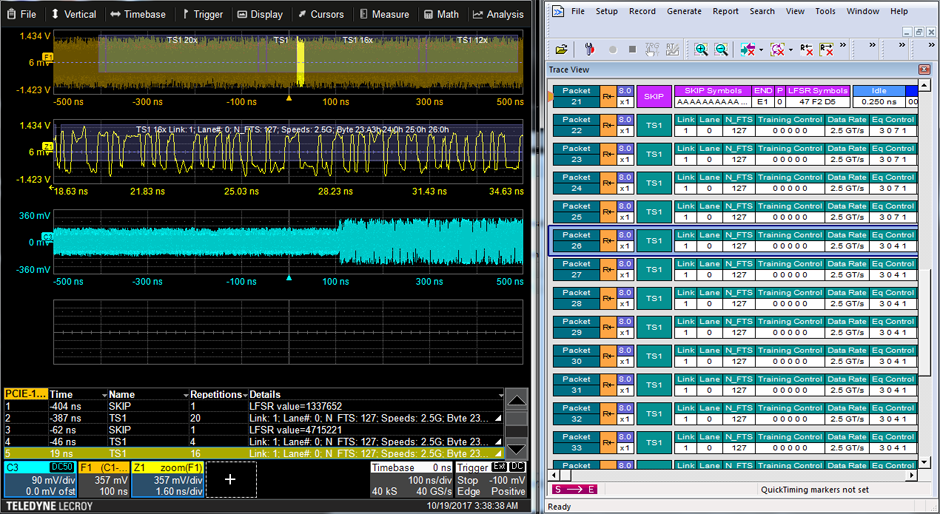

ProtoSync 的链路均衡可见性
在发射机链路均衡过程中，发射机的加重不仅需要响应正确的均衡请求，还需要在规定的时间内发生变化。 波形包含有关物理层何时发生更改的信息，但没有有关何时在协议中提出更改请求的信息。 ProtoSync 利用 Teledyne LeCroy 的行业标准协议分析软件将采集的波形解码到传输层。 这使 QualiPHY 能够确定均衡更改请求的精确时间，以全面了解链路训练行为。
完整的自动化测试

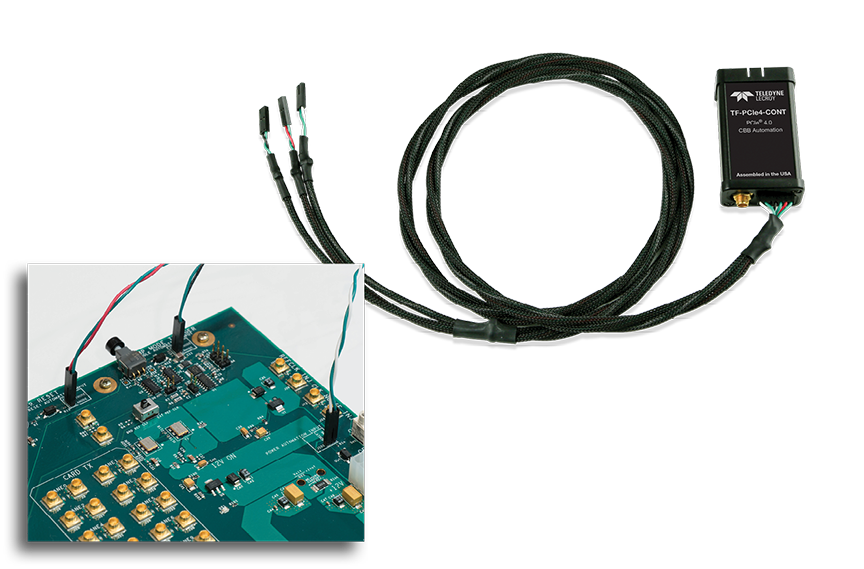

PCI Express 测试需要对被测设备进行多次电源周期、复位操作和发射机preset切换。 在之前的标准迭代中，这要么是一个繁琐的手动过程，要么需要昂贵的额外信号发生器来实现自动化。 Teledyne LeCroy TF-PCIE4-CTRL CBB 自动化控制器是一种低成本附件，可直接连接到示波器并完全集成到 QPHY-PCIE3-TX-RX 中以实现 PCIe 3.0 测试的全面测试自动化——进一步减少测试时间和消除复杂测试环境中操作员错误的机会。
PCIe 6.0 的解决方案

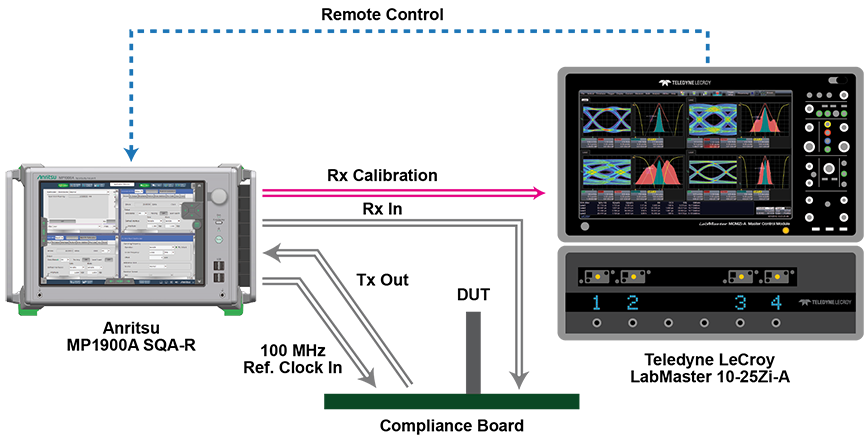

下一代 PCI Express 6.0 以 64 Gb/s 的数据速率运行。 PCIe 6.0 一致性测试需要更高带宽的示波器和 64 Gb/s 协议感知的 BERT 系统。 这 LabMaster 10Zi-A 系列示波器和 MP1900A SQA-R 已经满足所有这些硬件要求。 Teledyne LeCroy/Anritsu PCI Express 测试解决方案不仅代表当前一代 PCI Express 的系统，而且是对未来技术开发和测试的投资。
QualiPHY
QualiPHY 旨在减少在执行高速串行总线一致性测试上所需要的时间、精力，并提供专业知识辅导。
-
指导用户完成每个测试设置
-
按照相关的测试程序执行每次测量
-
将每个测量值与相应的规格要求进行比较
-
完整记录所有结果
-
QualiPHY 帮助用户每次都以正确的方式进行测试！
