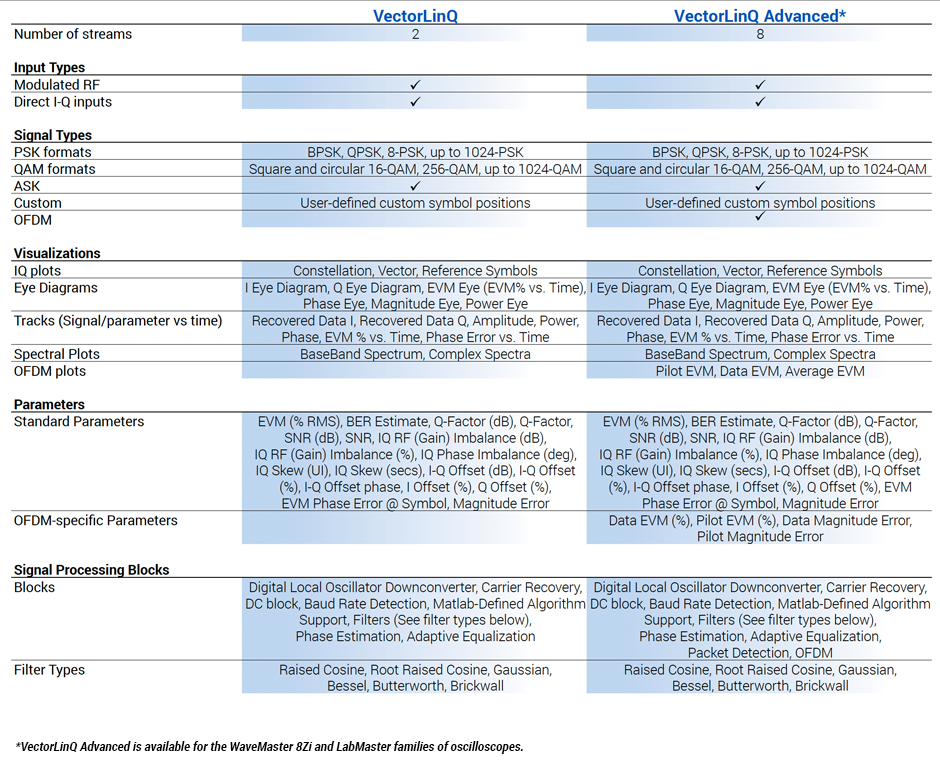

主要特性
-
全面的信号解调和矢量信号分析
-
支持射频调制或直接 I-Q 输入
-
PSK、QAM、Circular QAM、ASK 和自定义输入信号类型
-
使用 VectorLinQ Advanced 进行 OFDM 可视化和分析
-
多达 8 个数据流
-
带有轨迹、符号和参考符号视图的 IQ 星座图
-
I、Q EVM、相位、幅度和功率眼图
-
I、Q 和总频谱的频谱视图
-
一套全面的测量参数可以表征调制质量
-
内置信号处理模块，包括滤波器、混频器、相位估计器和均衡器
-
在信号链的任何位置插入自定义 MATLAB 处理模块
-
灵活的用户界面，提供最大的洞察力和可视化
极致的灵活性

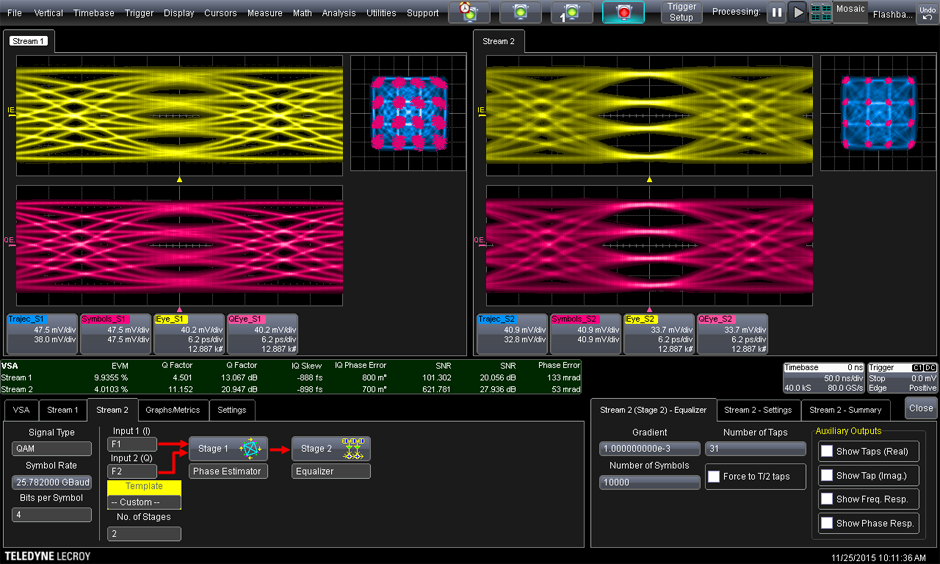

VectorLinQ 将您的 Teledyne LeCroy 示波器转变为最灵活的可用矢量信号分析平台。 通过示波器通道采集多达八个输入——PSK、QAM、Circular QAM 和 ASK 信号类型均受支持，以及用户定义的符号配置和 OFDM 格式。 VectorLinQ 通过独特、直观的模型运行，通过用户定义的处理块链传递信号，使最复杂的分析变得简单。 标准处理块包括混频器、滤波器、相位估计器和均衡器——以及在处理链中的任何点插入自定义 MATLAB 处理块的能力。
先进的可视化和测量

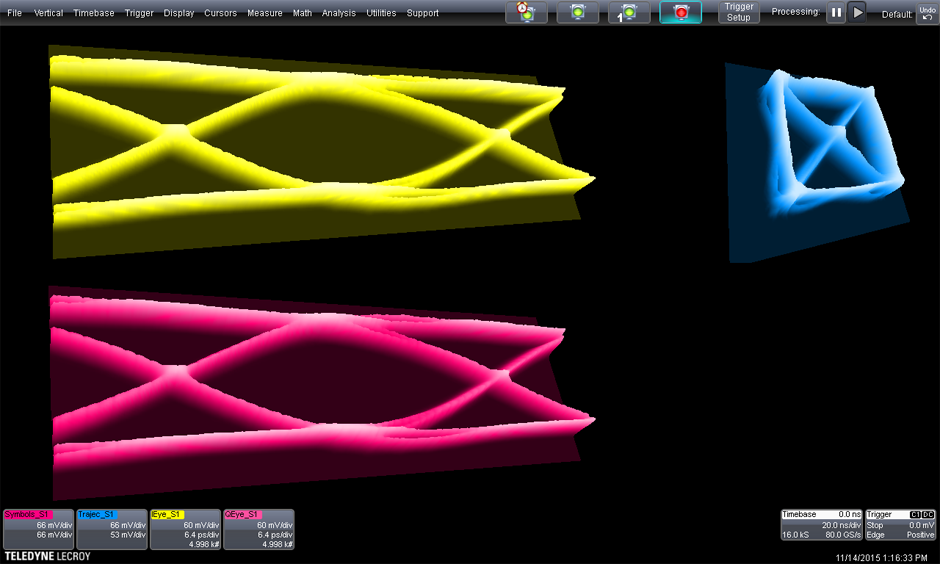

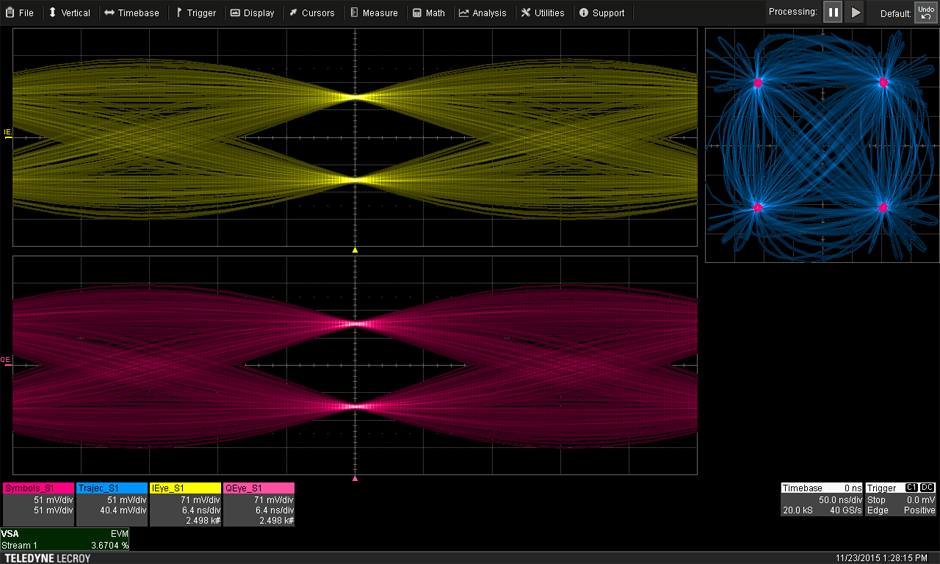

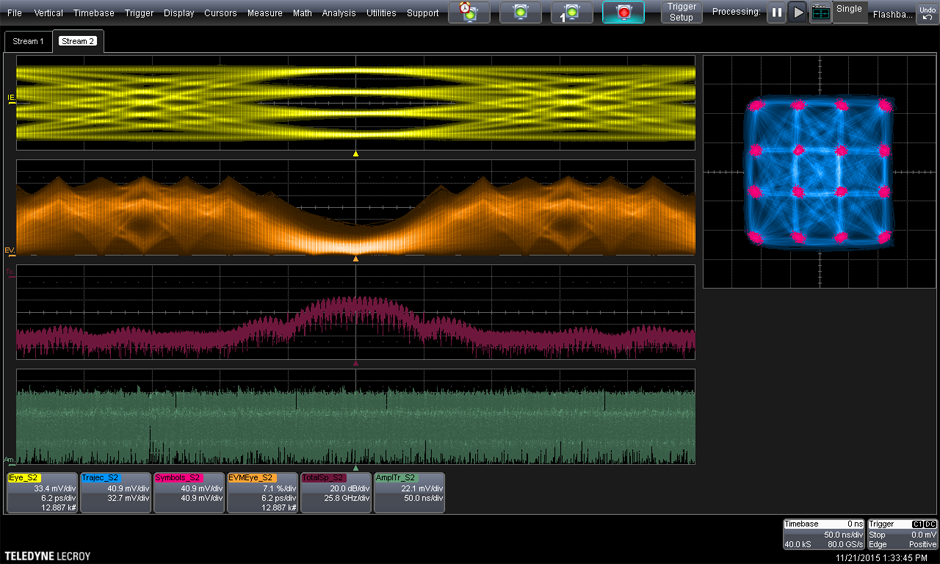

VectorLinQ VSA 提供了多种分析和查看解调波形的方法。 IQ 星座图有助于识别信号质量问题，例如幅度不平衡、正交误差和相位噪声。 I 和 Q 分量、幅度、功率、相位和 EVM 可被视为时域中的“迹线”，与示波器中的其他波形完全相关。 任何迹线也可以视为眼图，从而更深入地了解解调波形的信号质量。 总信号的频谱视图，以及单独的 I 和 Q 分量，也作为标准提供。 对于 OFDM 信号，EVM 可以按子载波和符号显示。
完整的加工灵活性

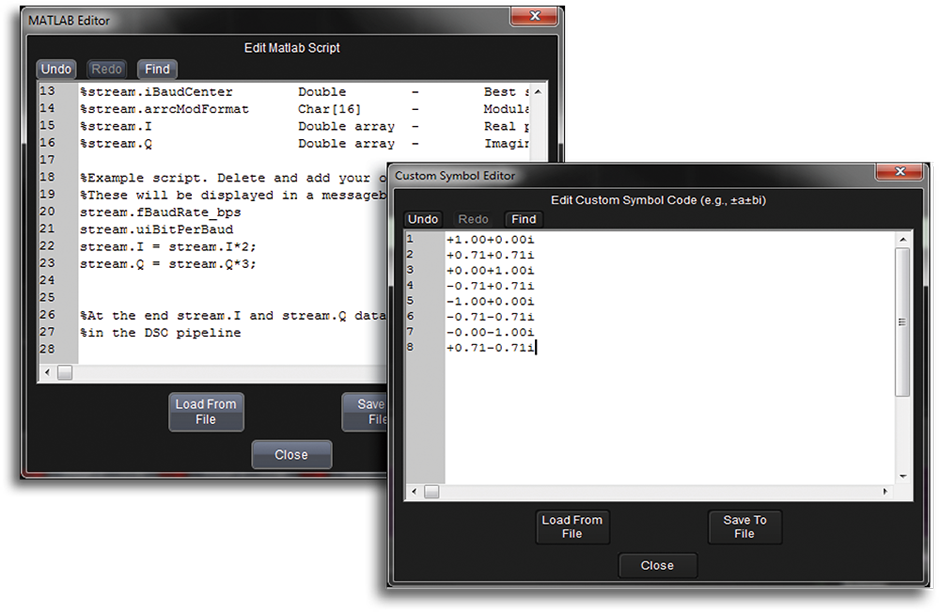

自定义 MATLAB 块可以插入处理链中的任何点，结果直接返回到 VectorLinQ 以传递到下一个处理块、可视化和测量。 示例 MATLAB 代码直接包含在 VectorLinQ 应用程序中。
VectorLinQ 还允许通过一组用户定义的符号位置分析完全自定义的调制类型。
使用 VectorLinQ Advanced 进行 OFDM 分析
对于领先的通信研发，VectorLinQ Advanced 提供全面的 OFDM 分析和可视化功能。 按副载波和符号绘制导频 EVM、数据 EVM 和平均 EVM。 测量数据和导频信号的 EVM % 值和幅度误差。 802.11a 协议支持包括标准，以及用于为其他标准和自定义协议创建配置文件的示例元数据。 VectorLinQ Advanced 可用于 WaveMaster 8zi-B和 LabMaster 示波器系列。
无缝整合
VectorLinQ VSA 不是“控制”示波器的独立应用程序——它与 Teledyne LeCroy 的 MAUI——可用的最先进的示波器用户界面——无缝集成。 来自 VectorLinQ 的信号和参数可用于 MAUI 中的其他地方，以实现简单而完整的控制和分析。
