主要特性
- 强大而独特的触发功能,适用于 I2C、SPI 和 UART-RS232
- 不需要在解码期间显示时钟轨迹
- 条件数据触发定义(<、<=、=、>、>=、<>、IN RANGE、OUT of RANGE)
- 使用模拟或数字 (MSO) 输入进行采集和触发
- EXT 输入可用于时钟信号
- 直观,彩色显示叠加的解码
- 具有缩放和码型搜索功能的交互式协议表格
强大而独特的触发功能 ("T")
在i2C、SPI 和 UART-RS232 触发器都具有与众不同的功能。 我2C 触发器能够触发长 EEPROM 读/写、帧长度以及 ACK 条件和 7 位地址触发器中 R/W 位的存在。 SPI 触发器不需要片选信号并支持几乎所有 SPI 变体(SPI、SSPI、SIOP、SPI DDR)。 UART-RS232 触发 9 位数据字节,用于在正常串行数据字节传输之前使用 UART 协议进行地址、唤醒或与另一个外设的其他通信的情况。 SPI 和 UART-RS232 都支持消息帧结构,以支持专有 USART 和基于 UART 的协议,其中字节被逻辑分组为消息帧。 有关完整的详细信息,请参阅 I 的产品页面2C、SPI 和 UART-RS232 触发产品。
条件数据触发设置(“T”)
![](../../www.teledynelecroy.com/images/page_2_-_conditional_data_triggering-1_sm.png)
触发允许对 DATA 条件进行条件设置(<. <=、=、>、>=、<>、范围内、范围外)。 这在应监视异常事件的情况下特别有用,例如当 CAN 节点广播低或高发动机转速或冷却剂压力时。
直观的彩色解码叠加功能 ("D")
![](../../www.teledynelecroy.com/images/i2c_decode_sm.png)

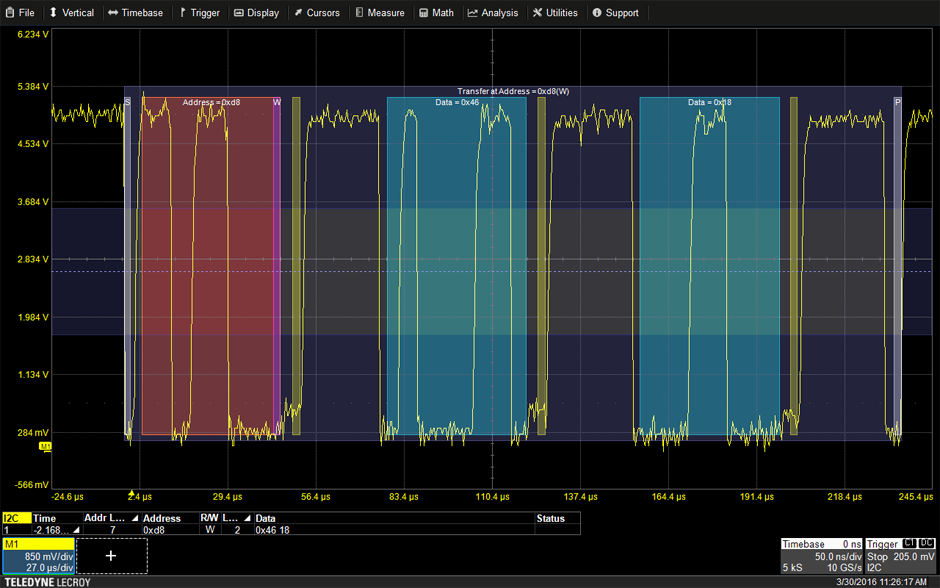

对每个协议的特定部分和整个消息帧使用彩色透明的叠加功能,便于理解您的串行数据信息。与其他解决方案不同,我们的解决方案将协议解码信息远离信号,直接在显示器上关联波形和协议解码。随着采集长度的扩大或缩短,解码叠加层将进行调整,以显示恰到好处的信息量
交互式表格汇总结果(“D”)
![](../../www.teledynelecroy.com/images/tdme-interactive-table_sm.png)
将示波器变成协议分析仪,并以表格形式显示解码信息。 自定义表格以仅显示感兴趣的数据并触摸表格中的消息以自动缩放到它并将其显示在屏幕上。 导出表以供离线分析, 表中最多可同时显示四种不同的任何类型的解码信号。
