主要特性
-
触发 USB4 Thunderbolt 边带链路管理事件
-
SB-TX 和 SB-RX 上的解码链路 (LT)、管理 (AT) 和重定时器 (RT) 处理
-
USB4 和 Thunderbolt 边带 PHY 一致性测量
-
直观的颜色编码叠加层和注释
-
具有缩放和码型搜索功能的交互式协议表格
-
自动时序测量
-
使用波形图将串行数字数据提取为模拟值（串行 DAC）
-
带有故障位置的眼图
全面而强大 USB4-PD 触发（“T”）
设置 USB4-SB 触发器用于在链路训练期间捕获特定事件，解码表用于验证设备之间的边带链路管理事务是否符合 USB4 规格。
直观，彩色显示和叠加的解码（"D")
只需单击协议表中感兴趣的数据包，即可创建波形的缩放窗口，其中彩色编码覆盖层显示数据包类型、命令类型和消息详细信息。

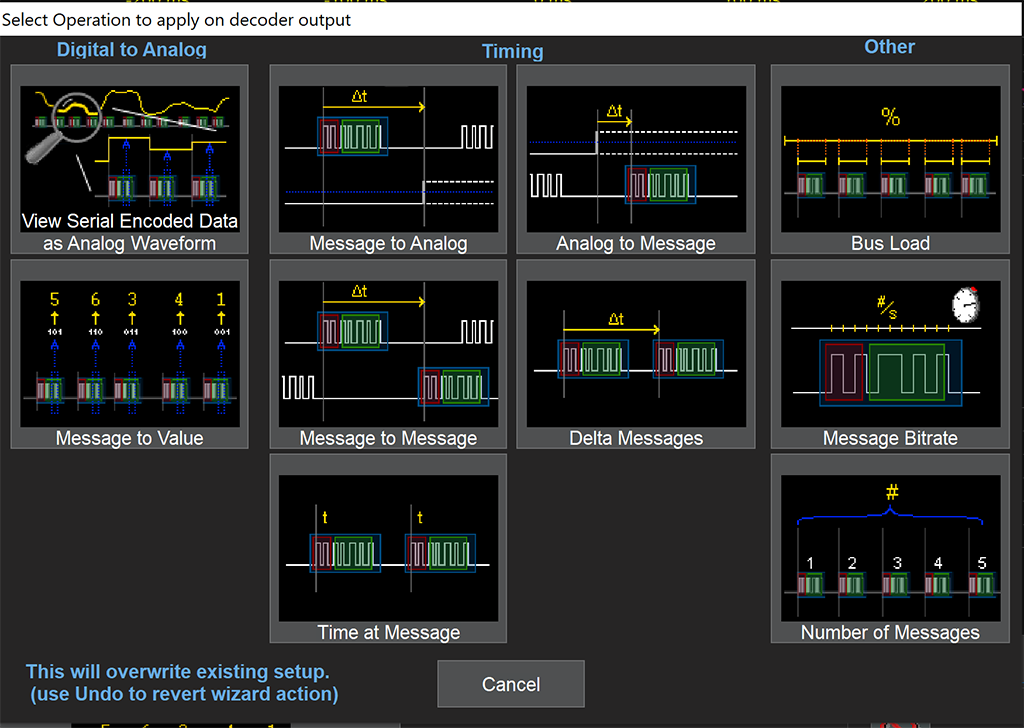

高效的测量/图表工具（“M”）
通过模拟信号或其他串行消息的自动定时测量快速验证因果关系。 在单次长时间采集中进行多次测量，以便在极端情况测试期间快速获取统计数据。 可以将串行（数字）数据提取为模拟值并绘制图表以监控随时间变化的系统性能，就好像它是直接探测的一样。 更快地完成验证并获得更好的洞察力。
USB4 和 Thunderbolt 边带 PHY 测量（“P”）
使用测量设置进行 USB4 以及一致性测试规范 (CTS) 中要求的 Thunderbolt 边带物理层测量。
USB4 Type-C 高速和边带测试夹具
TF-USB-C-HS 测试仪使业界唯一的示波器触发 USB4-SB 信号并同时捕获活动链路上高达 20 Gb/s 的高速数据。 TF-USB-C-SB 测试仪支持使用所有示波器型号进行仅 USB Type-C 边带测量。
独立使用或与 USB4用于 PHY 逻辑层调试的总线 DME 软件
使用 TF-USC-C-HS (USB4 高速和边带测试夹具 )、DH 系列差分探头、USB4bus DME 和 USB4-SB-TDMP 软件对 PHY 链路层训练失败进行调试，主要针对 USB4 Thunderbolt 路由器、重定时器与有源电缆。
