主要特性
- 支持 USB 2.0 低速、全速或高速(1.x 和 2.0)
- 触发 USB 数据包类型:
- 交易触发支持
- 全面的协议错误和总线事件触发
- 按事件、数据包、事务或错误进行全面搜索
- 直观,彩色显示叠加的解码
- 具有缩放和码型搜索功能的交互式协议表格
最全面的 USB 触发器 ("T")
![](../../www.teledynelecroy.com/images/usb2_extensive_triggering_sm.png)

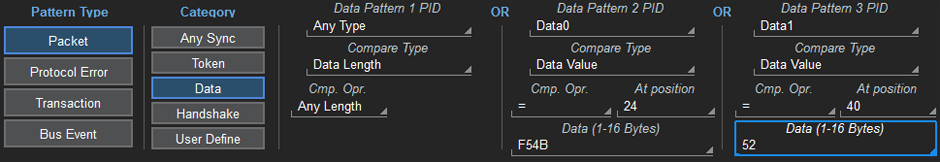

提供对任何类型的数据包(甚至是用户定义的数据包)触发的全面支持,在地址、端点、拆分类型、集线器、端口等方面具有完全的灵活性。在特定位置的特定数据负载上触发。或单个触发条件中的任意三个数据包。使用令牌、数据、握手和用户定义的数据包的任何允许组合创建 USB 事务触发器。像这样的高级功能通常只能在专用的协议分析仪中找到!
搜索和缩放(“D”)
![](../../www.teledynelecroy.com/images/usb2_search_sm.png)
USB 1.x/2.0解码包的强大搜索引擎可以快速找到事件、数据包、事务或协议错误。通过输入值或仅查找下一个匹配项,输入 45 个可用搜索条件中的任何一个,从而搜索解码数据的长记录。例如,搜索长记录以查找每个 EOP 后经常发生的故障
直观的彩色解码叠加功能 ("D")
![](../../www.teledynelecroy.com/images/usb2_decode_sm.png)
对每个协议的特定部分和整个消息帧使用彩色透明的叠加功能,便于理解您的串行数据信息。与其他解决方案不同,我们的解决方案将协议解码信息远离信号,直接在显示器上关联波形和协议解码。随着采集长度的扩大或缩短,解码叠加层将进行调整,以显示恰到好处的信息量
交互式表格汇总结果(“D”)
![](../../www.teledynelecroy.com/images/tdme-interactive-table_sm.png)
将示波器变成协议分析仪,并以表格形式显示解码信息。 自定义表格以仅显示感兴趣的数据并触摸表格中的消息以自动缩放到它并将其显示在屏幕上。 导出表以供离线分析, 表中最多可同时显示四种不同的任何类型的解码信号。
