主要特性
-
自动开关设备测量
-
颜色编码覆盖以识别功率损耗
-
控制回路和时域响应分析
-
符合 IEC 61000-3-2 的线路电源和谐波测试
-
设置工具减少了测量误差的来源
-
总谐波失真表显示频率贡献
-
BH 曲线显示磁器件饱和

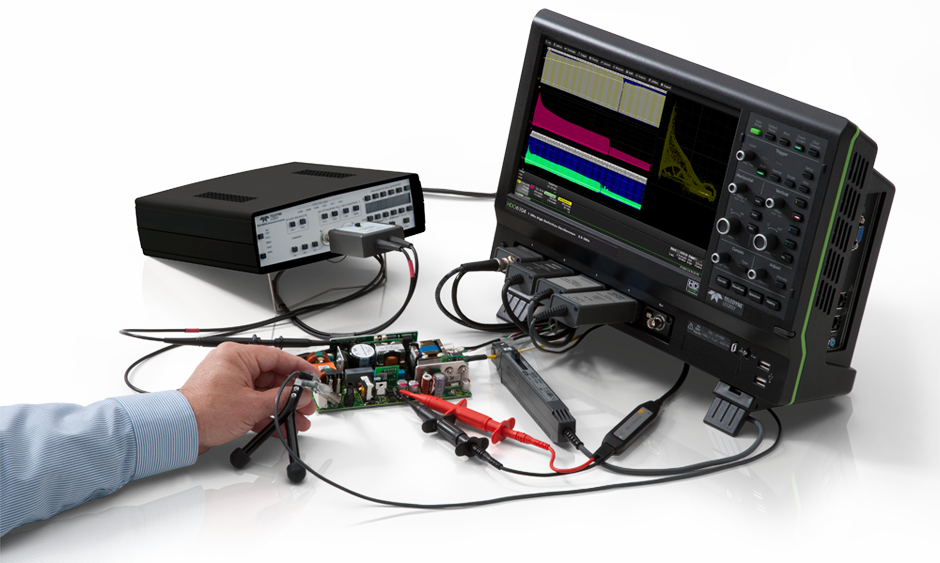

快速测量和分析电源转换电路的工作特性
关键电源开关设备测量、控制回路调制分析和线路电源谐波测试都通过专用用户界面和自动测量得到简化。 Power Analysis 可快速轻松地设置电压和电流输入,并使测量像按下按钮一样简单。 提供的工具有助于减少测量误差源,测量参数提供单个周期或多个周期平均值的详细信息。
自动开关设备测量
功率器件的开启和关闭转换以及传导区域都用颜色编码的波形叠加层来标识。 测量参数表自动计算设备损耗的每个元素并求和它们的总和。
控制回路响应分析
调制分析功能提供洞察力,以了解控制回路对关键事件的响应,例如电源的软启动性能或对线路和负载变化的阶跃响应。
线路功率及谐波测试
线路功率分析工具提供了对功耗的深入了解,并能够根据 EN 61000-3-2 进行快速预一致性测试。 总谐波失真和对失真贡献的分析有助于做出有关电能质量的决策。
支持多种示波器平台
功率分析包适用于从 200 MHz 到 65 GHz 的各种示波器型号。
功率器件分析
分析功率器件在电路中运行时的性能。 轻松进行开关损耗、动态导通电阻、dv/dt 和 di/dt 测量。 快速查看安全工作区和 BH 磁滞曲线。

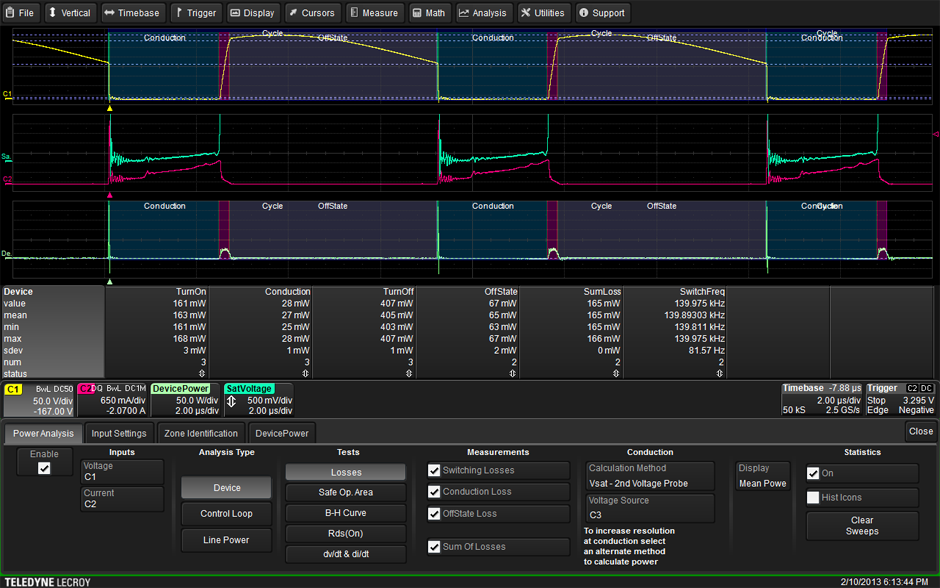

功率器件损耗
开启、关闭和传导区域用颜色编码的覆盖层标识,这些区域的功率损耗会自动测量和显示。 与开关、传导和关闭状态相关的损耗是独立测量的,并与所选损耗类型的总和一起显示。
安全操作区
通过查看 SOA 图以查找事件发生后的第一个周期或长时间内的违规情况,深入了解电路性能。 查找仅在短路或启动等事件发生后几个周期内发生的 SOA 违规可能会出现问题。 这些违规行为通常未被发现,并且随着时间的推移会降低设备的性能。
使用 Power Analysis 的长记录长度和快速处理,SOA 显示非常长的记录,确认没有超过关断电压和电流限制。

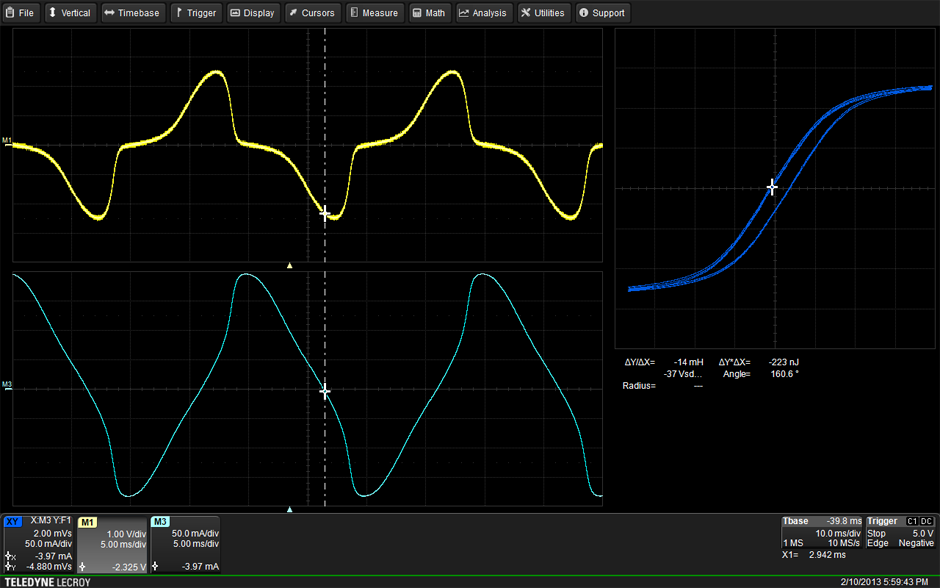

BH 磁滞曲线
查看磁性设备在电路中运行时的行为。 动态电路变化显示产生的磁饱和和工作区域。

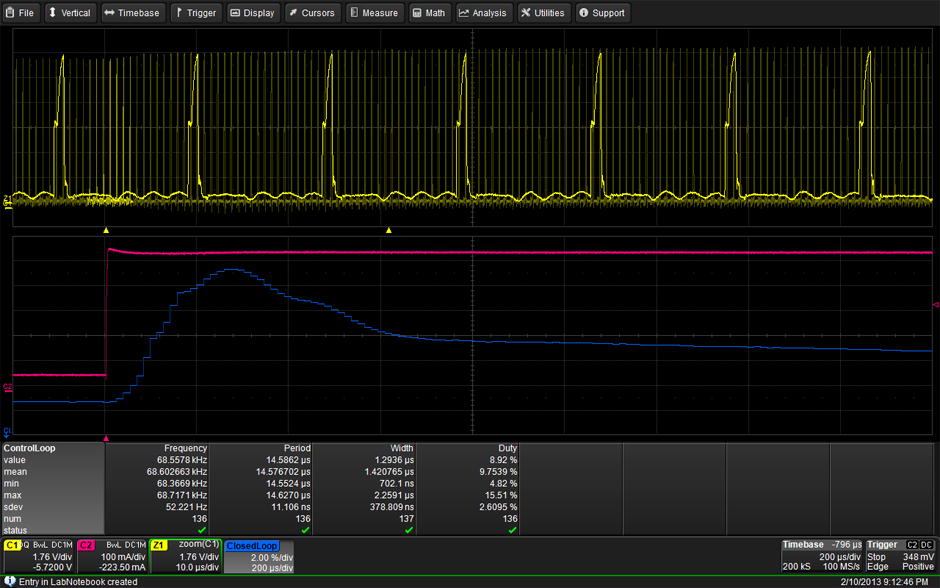

控制回路分析
查看时域显示,它在时间与参数值图形图中以图形方式呈现调制参数。 控制器的输出脉冲宽度、占空比或频率是单独绘制的,并与控制器的输出时间相关。 该分析集成了示波器的触发功能,是直观查看时域、整个控制回路的闭环响应(包括脉冲宽度调制器添加的任何时间常数)的便捷工具。

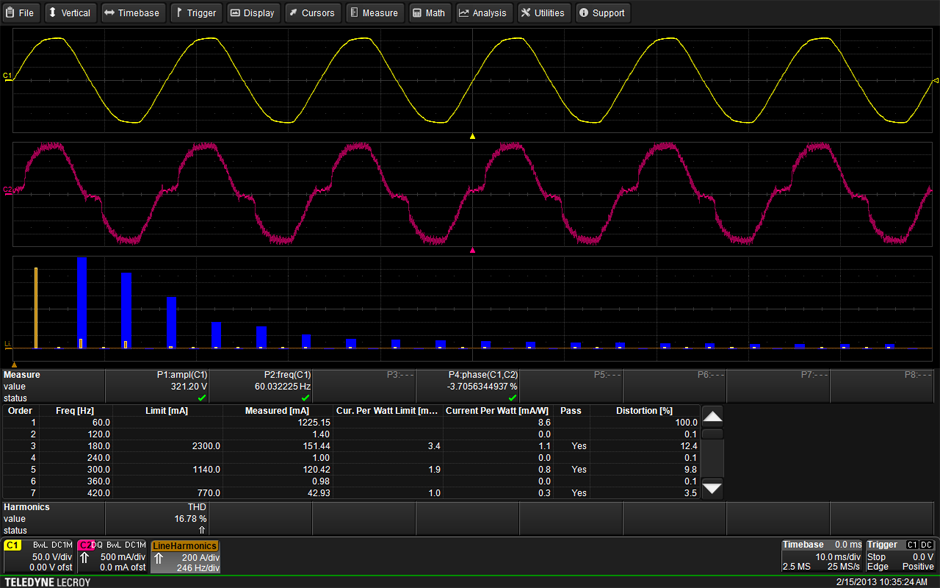

线路功率分析
轻松测量离线电源的输入 RMS 线路电压、RMS 电流消耗(以瓦特和 VA 为单位)、功率因数、视在功率、有功功率和波峰因数。 进行线路电流谐波测量,并与 EN 61000-3-2 A、B、C 或 D 类设备的标准模板进行比较。 结果可以以图形方式显示以查看模板违规或在包含测试结果的表格中显示。 总谐波失真测量提供了有关哪些频率导致失真的详细信息。
