主要特点
- 支持：
- IC之间的音频 I2S)
- 左对齐 (LJ)
- 右对齐 (RJ)
- 时分复用 (TDM)
- 将数字音频串行数据显示为模拟波形
- 十六进制， 二进制, 十进制, 和 dB 解码
- 叠加在波形上的彩色解码直观且易于阅读
- 强大而灵活的条件数据触发（=、<、<=、>、>=、<>、范围内、范围外）
- 毛刺、剪辑和静音触发
- 解码信息随着时基的调整或缩放而扩展
- 方便的表格显示多达 4 个通道，具有快速“缩放到消息”功能
- 特定消息的快速搜索功能
- 多达 4 个同步轨迹的解码，包括右声道和左声道
- 解码不需要显示时钟轨迹
Teledyne LeCroy 的串行音频总线触发、解码和图形包提供了正确分析和调试数字音频总线所需的所有工具。 Teledyne LeCroy 的解决方案解决了 I2音频总线标准的 S、LJ、RJ 和 TDM 变体。
查看音频波形
Teledyne LeCroy 的 Audiobus 解码器支持独特的 View Audio 功能，可将数字编码的串行数据音频信号转换为模拟波形显示。 这提供了一种直观的方法来理解导致音频电路中的削波、毛刺和其他异常的电路问题。 它还有助于在数字信号处理 (DSP) 之前显示音频信号的效果。 对于传统的左/右音频或家庭影院应用程序（由时分多路复用音频总线启用），最多可以为四个音频通道执行查看音频。
最直观的解码
Audiobus 在协议解码的各个部分使用颜色编码覆盖，以实现易于理解的视觉显示。 这个 Teledyne LeCroy 独有的功能对于经验丰富的音频工程师来说是直观的，对于 I2S、LJ、RJ 或 TDM 音频总线标准的新用户尤其有用。 解码信息根据时基/缩放比设置压缩或扩展，简化了常规验证和复杂的故障排除。 选择解码成十六进制， 二进制, 十进制, 或 dB 格式。
强大的条件数据触发
音频总线触发器可以针对 I2S、LJ 或 RJ 变体进行配置。 强大的条件触发可应用于左声道或右声道数据，而静音、剪辑和毛刺等独特的触发器有助于隔离仅通过查看解码数据不易检测到的罕见问题。

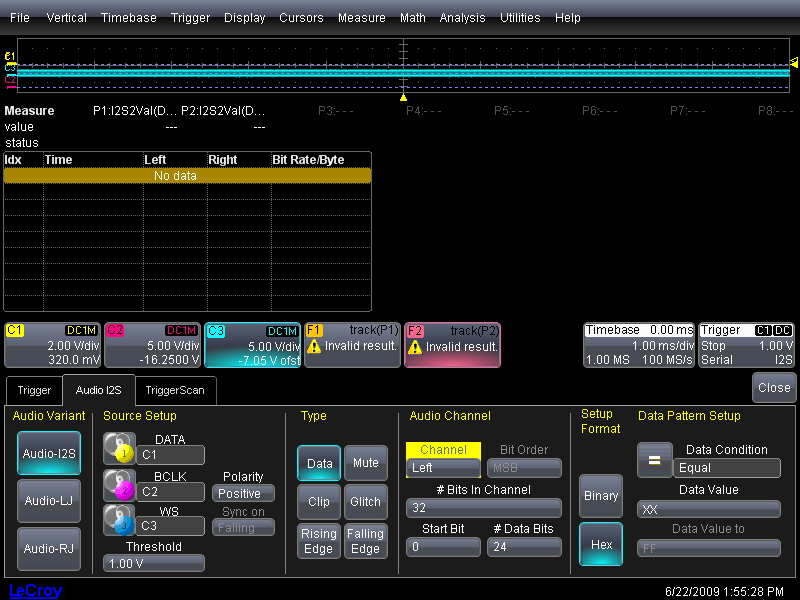

灵活触发
音频总线触发可以针对 I2S、LJ 或 RJ 变体进行配置。 强大的条件触发可应用于左声道或右声道数据，而静音、剪辑和毛刺等独特的触发器有助于隔离仅通过查看解码数据不易检测到的罕见问题。

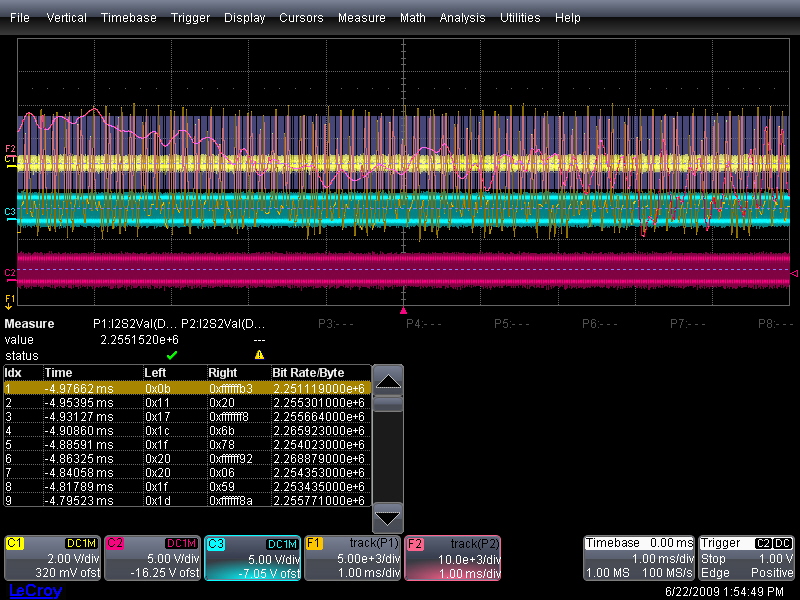

方便的表格显示总结结果
通过表格显示协议信息，将您的示波器变成协议分析仪。 自定义配置表格以仅显示您需要的信息，并将表格数据导出到 Excel 文件。 点击表格中的消息并自动缩放以查看详细信息。 在所有情况下，表格都不会遮盖您的波形数据。

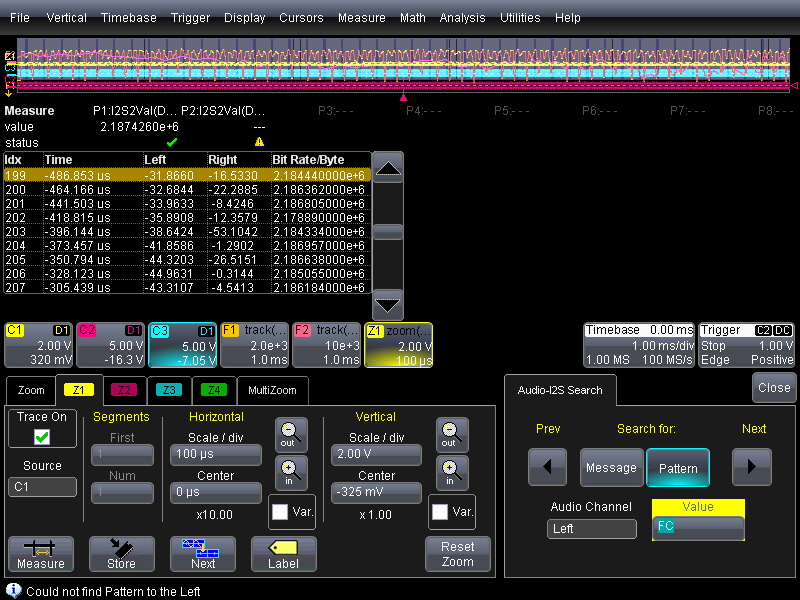

搜索和缩放
通过搜索消息或码型可以快速定位 Audiobus 消息。 按下箭头按钮可将单个缩放消息视图向前移动一条消息到当前消息的右侧或左侧。
技术规格
| AudioBus TD | AudioBus TDG |
| 定义 | |
| 协议设置 | DATA 选择 MSB 或 LSB（仅限 TDM） 选择长度（8、12、16、18、20、24、28 或 32 位） 选择对齐方式（相对于帧同步的转换左对齐或右对齐） 选择起始位（仅限TDM） 系统位时钟极性
选择上升沿 (1) 或下降沿 (0) 上的数据锁存器 字选择（帧同步）
选择字长（8、12、16、18、20、24 或 32 位长）或位长（一位长）选择帧起始（高或低）选择对齐方式（连同数据字（右对齐或左对齐），或 提前1 位（I2S）） 另外，可以选择I2S、左对齐、右对齐或 TDM 默认设置。 | DATA 选择 MSB 或 LSB（仅限 TDM） 选择长度（8、12、16、18、20、24、28 或 32 位） 选择对齐方式（相对于帧同步的过渡左对齐或右对齐）选择开始位（仅限 TDM） 系统位时钟极性
选择上升沿 (1) 或下降沿 (0) 上的数据锁存器 字选择（帧同步）
选择字长（8、12、16、18、20、24 或 32 位长）或位长（一位长）选择帧起始（高或低）选择对齐方式（连同数据字（右对齐或左对齐），或 提前1 位（I2S）） 另外，可以选择I2S、左对齐、右对齐或 TDM 默认设置。 |
| 查看音频波形 | |
| 格式 | 不适用 | I2S、LJ、RJ：
查看左、右或两个模拟通道
TDM 模式：
查看通道 1–8 |
| 解码能力 | |
| 格式 | 十六进制, 二进制, 十进制， D b。 | 十六进制, 二进制, 十进制， D b。 |
| 解码设置 | 需要定义阈值。 默认值为振幅百分比。 | 需要定义阈值。 默认值为振幅百分比。 |
| 解码输入 | 任何模拟通道、数字通道（MS-250 或 MS-500）、内存或数学轨迹。 时钟和/或 FrameSynch/Word Select 通道可能会关闭，数据仍会解码（减少屏幕混乱）。 | 任何模拟通道、数字通道（MS-250 或 MS-500）、内存或数学轨迹。
时钟和/或 FrameSynch/Word Select 通道可能会关闭，数据仍会解码（减少屏幕混乱）。 |
| 解码波形的数量 | 一次最多可以解码 4 条总线。 此外，还可以显示缩放（带有解码信息）。 | 一次最多可以解码 4 条总线。 此外，还可以显示缩放（带有解码信息）。 |
| 地理位置 | 叠加在网格上的数据波形上。 | 叠加在网格上的数据波形上。 |
| 视觉辅助 | 右通道和左通道的颜色编码。 （TDM 是通道1-8 ）解码信息根据时基设置进行智能注释。 | 右通道和左通道的颜色编码。 （TDM 是 通道1-8 ）
解码信息根据时基设置智能标注。 |
| | 触发能力 | |
| 格式 | 十六进制, 二进制. | 十六进制, 二进制. |
| 触发设置 | 在 DATA、Clip、Glitch、Mute 上触发。 | 在 DATA、Clip、Glitch、Mute 上触发。 |
| 数据条件设置 | <=, <, =, >, >=, <>，在范围内，超出范围，任意。 | <=, <, =, >, >=, <>，在范围内，超出范围，任意。 |
| 数据设置 | 十六进制: # 数据位 = 1 到 32。
数据可以由半字节定义。
二进制：0,1 或X的任意组合；其中X为在1-32位字节中，以4位递增。 | 十六进制: # 数据位 = 1 到 32。
数据可以由半字节定义。
二进制：0,1 或X的任意组合；其中X为在1-32位字节中，以4位递增。 |
| 比特率 | 任何。 自动检测。 | 任何。 自动检测。 |
| 触发输入 | I2S、LJ 和 RJ。
任何模拟或数字（MS-250 或 MS-500）通道或 EXT 输入。 时钟或帧同步/字选择可以输入到 EXT 以节省可用的模拟通道。 | I2S、LJ 和 RJ。
任何模拟或数字（MS-250 或 MS-500）通道或 EXT 输入。 时钟或帧同步/字选择可以输入到 EXT 以节省可用的模拟通道。 |
| 触发设计 | 示波器内部触发，可像任何其他示波器触发器一样设置。 | 示波器内部触发，可像任何其他示波器触发器一样设置。 |
| | 搜索能力 | |
| 码型搜索 | 按消息或以十六进制码型格式进行搜索。 | 按消息或以十六进制码型格式进行搜索。 |
| | 示波器能力 | |
| 兼容…… | TD（触发和解码）选项完全兼容 WaveRunner®Xi/Xi-A， WaveSurfer® Xs/Xs-A。 | TDG（触发、解码和图形）选项完全兼容 WaveRunner® Xi/Xi-A |
