主要特性
- 解码低速 (6.5 Mb/s)、中速 (26 Mb/s) 和高速 (312 Mb/s)
- 将 DigRF 3G I 和 Q 数字数据转换为相应的模拟波形
- 在一个屏幕上将模拟波形与协议解码相关联
- 在十六进制格式下查看解码后的数据
- 解码信息随着时基的调整或缩放而扩展
- 方便的表格显示,具有快速“缩放到字节”功能
- 特定消息包的快速搜索功能
DigRF 3G 解码是强大的系统级协议调试以及解决信号质量问题的理想工具。 DigRF 3G 解码为您的示波器添加了一套独特的工具,简化了您设计和调试 MIPI 数字射频系统的方式。
最直观的解码
DigRF 3G 解码在协议的各个部分使用彩色显示叠加,以实现易于理解的视觉显示。 根据时基或缩放量,解码信息被压缩或扩展以更好地帮助理解短或长采集期间的事件。
单一工具提高生效率
DigRF 3G 解码解决方案将您的所有信息集中在一处。 在物理层之上查看 DigRF 3G 信号的应用层提供了总线分析仪无法提供的独特视图。 振幅和上升时间等测量有助于调试在协议视图中可能不明显的物理层。
完整的一致性和调试
对于完整的 MIPI 工具集,Teledyne LeCroy 提供了 D-PHY 一致性和解码包。 QPHY-MIPI-DPHY 为 D-PHY 1.00.00 版的 MIPI 联盟规范提供自动化合规性测试。 D-PHY 解码解决方案为 D-PHY、CSI-2 和 DSI 信号提供简单而强大的调试解决方案。
![](../../www.teledynelecroy.com/images/options/digrf_3g_i_q_demod_sm.png)

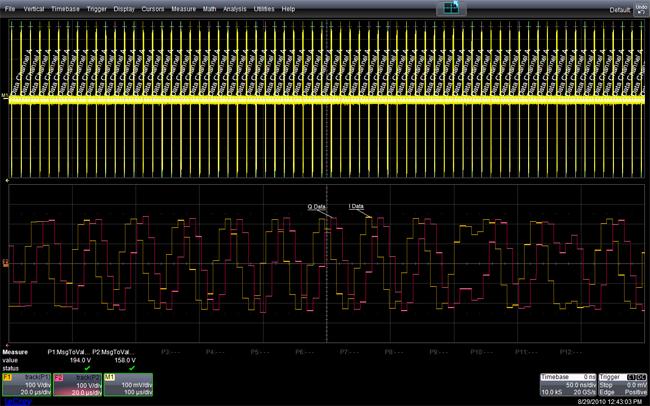

将数字射频信号转换为射频视图
通过添加 PROTObus MAG 串行调试工具包,DigRF 3G I 和 Q 数字数据有效载荷字段可以快速转换为相应的 I 和 Q 模拟波形表示,以便于分析和调试。 查看时域中的 I、Q 或两者波形,并对 I 和 Q 信号执行时间/延迟测量。
![](../../www.teledynelecroy.com/images/options/digrf_3g_table-cropped_sm.png)

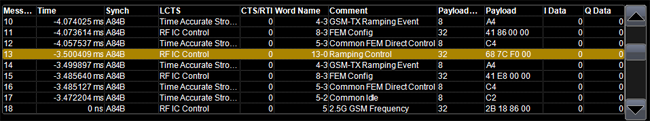

方便的表格显示总结结果
将您的示波器变成带有协议信息表格显示的协议分析仪。 自定义配置表格以显示您想要的信息,并将表格数据导出到 Excel 文件中。 触摸表格中的消息并自动缩放以查看详细信息。 在所有情况下,表格都不会掩盖您的波形。
![](../../www.teledynelecroy.com/images/options/digrf_3g_search-cropped_sm.png)

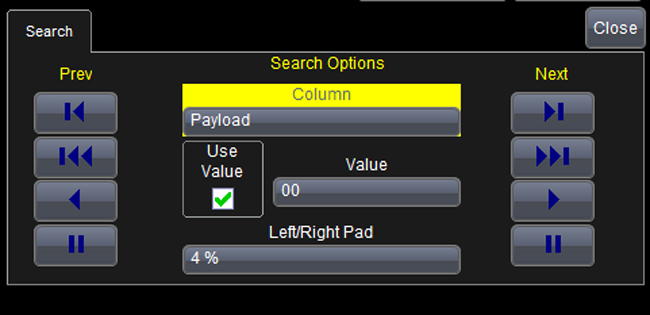

搜索和缩放
通过输入 14 个可用搜索条件中的任何一个,来搜索一段很长记录的解码数据,或者很方便的查找下一个匹配项
搜索: | |
想说的话 | 评论 |
时间 | Payload |
Sync | 有效载荷大小 |
LCTS | I Data |
CTS/RTI | Q Data |
发送接收 | 外壳 |
字名 | Attributes |
