主要特性
-
支持 SDR、HDR-DDR 和 Legacy I2C 操作模式下的触发器
-
在“任何”支持的操作模式下提供触发
-
提供具有已定义地址、R/W(方向)、通用命令代码和数据的复杂触发。
-
条件数据定义(<、<=、=、>、>=、<>、INRANGE、OUT of RANGE)。
-
使用模拟或数字 (MSO) 输入进行采集和触发。
-
自动计时和总线测量
-
提取数字传感器数据并将其绘制为波形
-
的眼图 I3C 信号

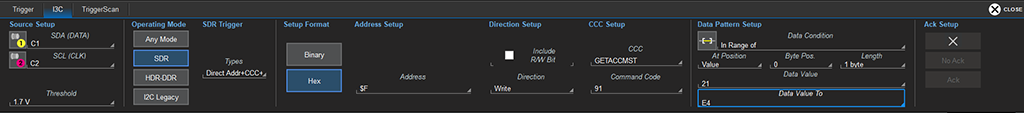

全面而强大的 I3C 触发器(“T”)
提供的功能允许触发任何 MIPI 定义的允许命令序列,以及用户定义的命令序列,具有定义特定数据值或数据值范围的完整功能。
条件数据触发设置(“T”)
触发允许对 DATA 条件进行条件设置(<. <=、=、>、>=、<>、范围内、范围外)。 这在应监视异常事件的情况下特别有用,例如当 CAN 节点广播低或高发动机转速或冷却剂压力时。

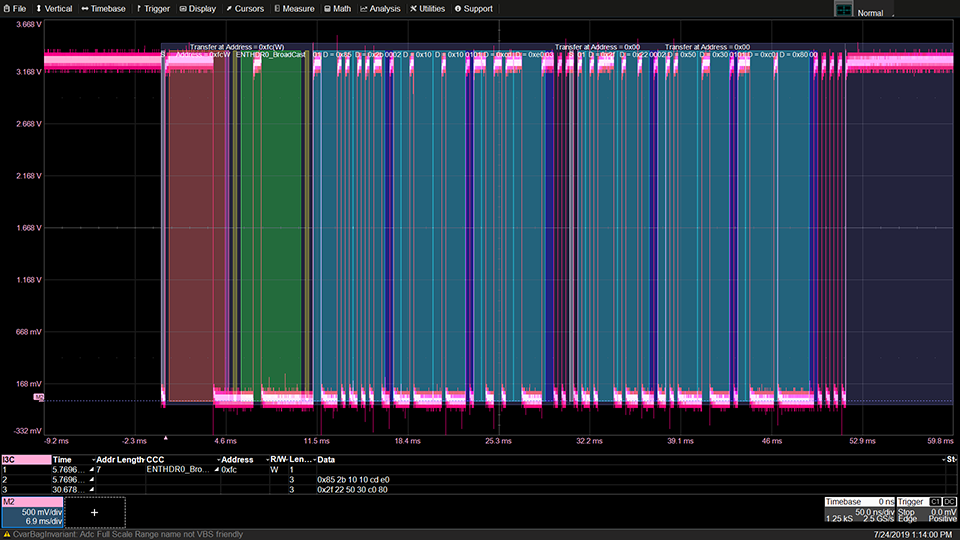

直观,彩色显示和叠加的解码("D")
对每个协议的特定部分和整个消息帧使用彩色透明的叠加功能,便于理解您的串行数据信息。与其他解决方案不同,我们的解决方案将协议解码信息远离信号,直接在显示器上关联波形和协议解码。随着采集长度的扩大或缩短,解码叠加层将进行调整,以显示恰到好处的信息量
交互式表格汇总结果(“D”)
将示波器变成协议分析仪,并以表格形式显示解码信息。 自定义表格以仅显示感兴趣的数据并触摸表格中的消息以自动缩放到它并将其显示在屏幕上。 导出表以供离线分析, 表中最多可同时显示四种不同的任何类型的解码信号。
高效的测量/图表工具(“M”)
通过模拟信号或其他串行消息的自动定时测量快速验证因果关系。 在单次长时间采集中进行多次测量,以便在极端情况测试期间快速获取统计数据。 可以将串行(数字)数据提取为模拟值并绘制图表以监控随时间变化的系统性能,就好像它是直接探测的一样。 更快地完成验证并获得更好的洞察力。
眼图 ("E")
快速显示分组低速串行数据信号的眼图,无需额外的设置时间。使用眼图参数来量化系统性能,并应用标准或自定义掩码来识别异常。可以指示掩码故障,并可以强制示波器进入停止模式。
