曼彻斯特编码是一种行码,其中每个数据位的编码至少有一次转换,1和0的位宽相等,因此没有直流分量。 曼彻斯特信号是自计时的,这意味着可以从编码数据中恢复时钟信号。 曼彻斯特可配置协议解码器支持使用比特率、极性、空闲条件、超时等的各种组合对比特进行分组,以解密消息。 它允许对使用曼彻斯特编码方案开发的各种协议进行解码。

探索曼彻斯特 向下箭头
产品标题图片
  • 产品线选项卡
  • 概览选项卡
  • 兼容性选项卡
主要特性
  • Manchester 和 NRZ 编码总线的用户可定义协议解码
  • 比特率高达 10 Gb/s 的总线灵活解码
  • 用户自定义协议定义的可配置字和数据包分组
  • 直观的颜色编码解码直接叠加在物理层波形上
  • 具有快速“缩放至消息”功能的便捷表格显示
  • 搜索功能可快速识别特定数据包和数据
灵活的、用户可定义的协议解码

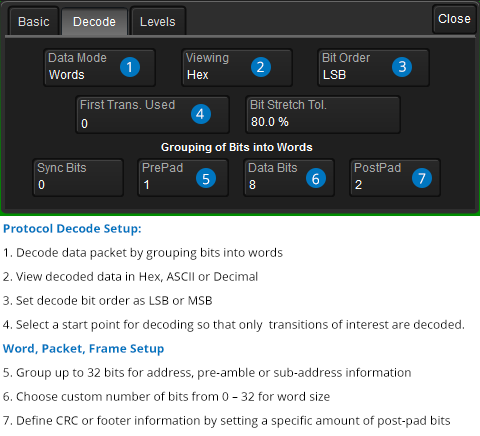

可配置的 Manchester 和 NRZ 解码选项支持对使用这些编码方案构建的串行总线进行灵活的、用户可定义的协议解码,范围从 10 b/s 到 10 Gb/s。 可以轻松定义比特率、空闲状态和极性等物理层规范,从而快速解码总线上传输的每一位。 更高级别的解码可以通过配置位到字,然后配置字到数据包来完成。

配置和解码复杂协议

定义同步位、报头或前导码位、数据位和页脚或 CRC 位的数量,为专有总线构建自定义协议解码器,或解码基于 Manchester 或 NRZ 的行业标准总线,如 PSI5、DALI 和专有 NRZ 协议。

支持多种示波器平台

可配置的 Manchester 和 NRZ 解码选项可用于 200 MHz 至 65 GHz 的各种示波器型号。

定义、配置、解码

Manchester 和 NRZ 编码方案都使用多种方法将位转换为字、将字转换为数据包以及将数据包转换为协议。 可配置的 Manchester 和 NRZ 解码功能旨在提供显示基于这些编码方案构建的解码协议信息所需的灵活性。 这种灵活性可以快速解码基于行业标准或自定义专有协议构建的协议。

直观解码

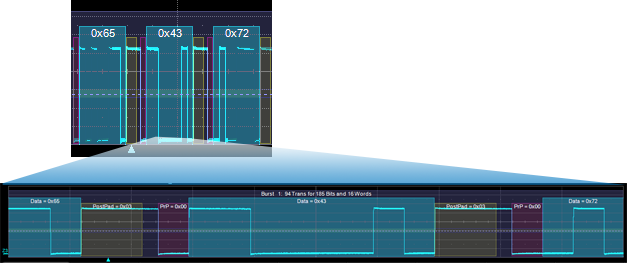

颜色编码的叠加层直接在物理层波形的顶部显示协议解码,以实现易于理解的视觉显示。 解码信息根据时基或缩放设置压缩或扩展,从而简化常规验证和复杂的故障排除。

强大的搜索功能

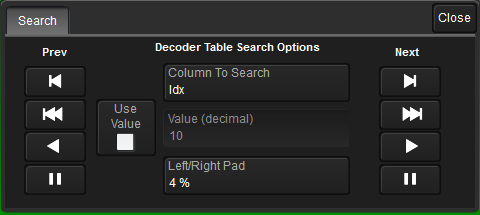

快速搜索经过解码的 Manchester 或 NRZ 编码总线的长捕获以获取特定详细信息,例如数据、同步、帧间间隙或状态。

方便的表格

通过协议信息的表格显示,将示波器变成协议分析仪。 配置表格以显示信息,例如同步、前后数据以及将表格数据导出到 Excel 文件。
