主要特性
- 支持几乎任何类型的 SPI，包括没有芯片选择的简化 SPI 和 SPI DDR
- 帧间消息时间设置允许帧定义以支持许多专有的基于 USART 的协议
- 灵活的 Bits/Word 解码设置
- 不需要在解码期间显示时钟轨迹
- 使用模拟或数字 (MSO) 输入进行采集和触发
- EXT 输入可用于时钟信号
- 直观，彩色显示叠加的解码
- 具有缩放和码型搜索功能的交互式协议表格

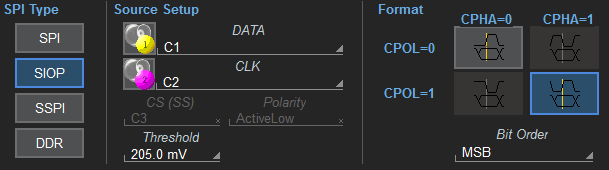

当CS片选信号不存在时的SPI触发
大多数 SPI 触发器要求存在一个片选信号。 但是简化的（单主单从）SPI（也称为 SSPI 或 SIOP）没有片选信号。 我们的解决方案仍然允许通过使用帧间设置时间触发简化的 SPI。 大多数情况下，AUTO 默认值提供准确的结果，但也可以使用 MANUAL 选择。
专有的基于 USART 的协议（“T”和“D”）的帧间消息时间设置
有时使用专有格式的两行（时钟和数据）串行数据信号。 这通常称为 USART。 鉴于我们的触发器和解码器设置的灵活性，通常可以使用帧间消息时间设置将连续字节“打包”到一个消息帧中，然后在完整的多帧中的特定字节位置触发串行数据字节帧。 然后，SPI-CUSTOM 可用于将信息解码为完整的帧而不是单个字节。
条件数据触发设置（“T”）
触发器允许对 DATA 条件进行条件设置（<. <=、=、>、>=、<>、范围内、范围外）。 这在应该监视异常事件的情况下特别有用。

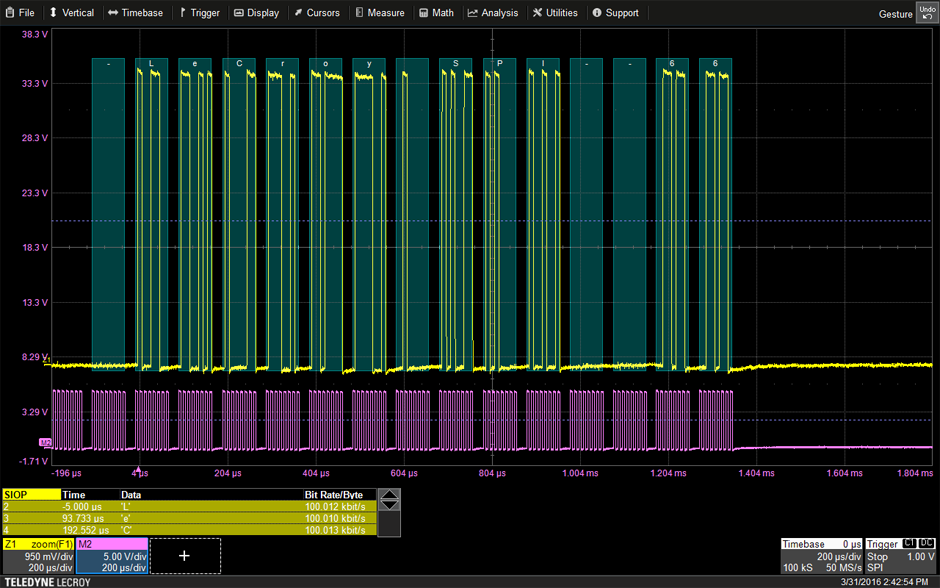

直观的彩色解码叠加功能 ("D")
对每个协议的特定部分和整个消息帧使用彩色透明的叠加功能，便于理解您的串行数据信息。与其他解决方案不同，我们的解决方案将协议解码信息远离信号，直接在显示器上关联波形和协议解码。随着采集长度的扩大或缩短，解码叠加层将进行调整，以显示恰到好处的信息量
交互式表格汇总结果（“D”）
将示波器变成协议分析仪，并以表格形式显示解码信息。 自定义表格以仅显示感兴趣的数据并触摸表格中的消息以自动缩放到它并将其显示在屏幕上。 导出表以供离线分析， 表中最多可同时显示四种不同的任何类型的解码信号。
