主要特性
- 符合 D-PHY 1.00.00 版的 MIPI 联盟规范
- 通过测量大量周期并报告统计结果,获得对 D-PHY 接口信心的最快方法
- 支持具有连续和非连续时钟的两个系统
- 集成 D-PHY、CSI-2 和 DSI 解码器
- 使用软件中包含的 MIPI D-PHY 调试实用程序轻松调试合规性故障
- 捕获并显示在报告中的完全注释的最坏情况测量屏幕截图
- QualiPHY 自动化测试框架提供连接图、自动化示波器操作和报告生成
Teledyne LeCroy QPHY-MIPI-DPHY
测试解决方案为 Teledyne LeCroy 示波器提供自动控制,以执行 MIPI 联盟 D-PHY 规范 1.00.00 版所述的发射机物理层测试

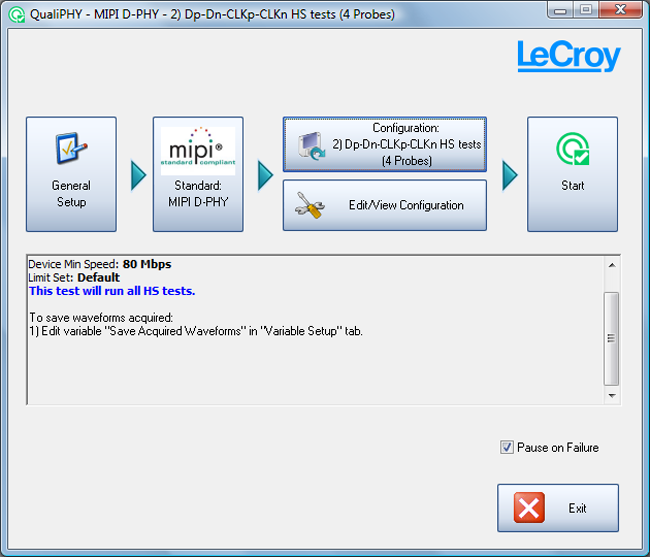

![](../../www.teledynelecroy.com/images/options/qphy_main_ui_sm.png)
QPHY-MIPI-DPHY 使用户能够对其 D-PHY 接口充满信心。 由于 D-PHY 测量的高度可变性,测量大量周期非常重要。 通过在极短的时间内测量大量周期,用户可以更加确信他们正在捕捉真正的最大值和最小值点以进行测量。
Teledyne LeCroy QualiPHY 平台提供易于配置的用户界面,允许自定义测试和限制选择,向用户显示连接图以确保正确连接,并生成综合测试报告。 此外,可以保存 QPHY-MIPI-DPHY 测试的所有波形,以便轻松共享信息或稍后重新运行测试。
此外,QPHY-MIPI-DPHY 将显示和记录正在执行的测试的最坏情况实例。 这种最坏的情况将在合规报告中放大和捕获。
除了自动表征 MIPI D-PHY 信号外,QPHY-MIPI-DPHY 还为示波器内部的 MIPI D-PHY 信号提供强大的调试功能。 集成的 MIPI D-PHY 调试实用程序和解码器是识别合规性失败根本原因的完美组合。
![](../../www.teledynelecroy.com/images/options/mipi_eye-pg2-top_sm.png)
虽然目前没有针对 MIPI D-PHY 信号的官方合规计划,但强烈建议根据 MIPI 联盟 D-PHY 规范中规定的限制对设备进行测试。

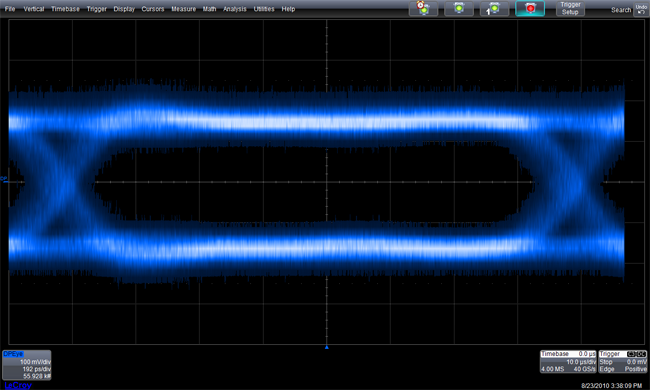

出于调试目的,QPHY-MIPI-DPHY 将为时钟和数据高速信号创建单端和差分眼图。 尽管规范没有要求正式的眼图测试,但这些眼图可以让您快速了解时钟和数据线的信号质量。
![](../../www.teledynelecroy.com/images/options/mipi_lp-pg2-middle_sm.png)

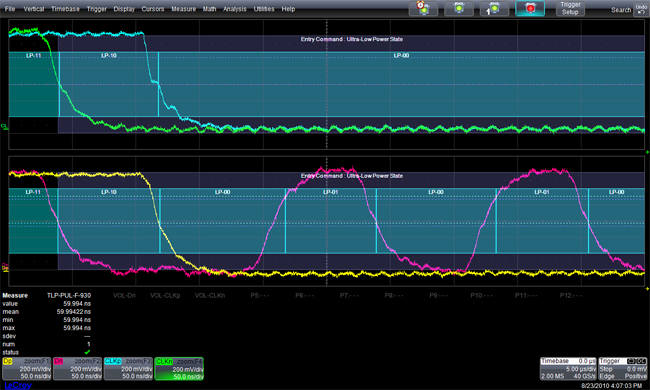

LP 测试验证低功率信号的电气和时序特性是否在要求的合规性限制范围内。 这些测试是在逃生模式序列上执行的。 通常使用超低功率状态 (ULPS) 进入命令,但也可以使用其他序列。
![](../../www.teledynelecroy.com/images/options/mipi_hs-pg2-bottom_sm.png)

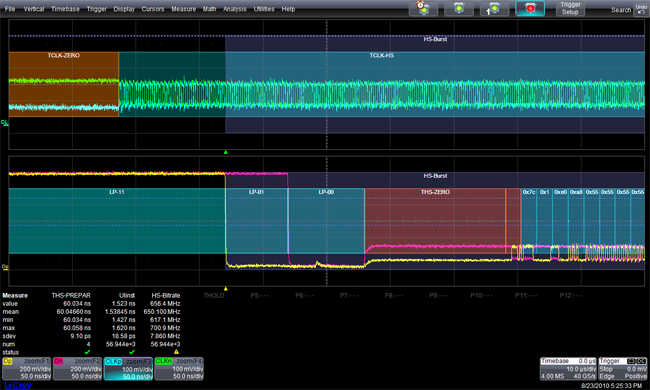

HS 测试验证高速信号的电气和时序特性是否在要求的合规性限制范围内。 这些测试针对包含多个高速突发的任何数据捕获执行。 这些包括对数据信号、时钟信号执行的测试,以及为验证时钟和数据线之间的时序参数而执行的测试。
用于调试 MIPI D-PHY 的工具
- 解码 MIPI D-PHY、CSI-2 和 DSI 信号
- 在一个屏幕上将模拟波形与协议解码相关联
- CDR 功能解码时,可以对多达 4 个差分数据通道进行解码
- 在十六进制格式下查看解码后的数据
- 解码信息随着时基的调整或缩放而扩展
- 方便的表格显示,具有快速“缩放到字节”功能
- 特定消息包的快速搜索功能
- 支持解码 LP & HS, HS only 和 LP only
- 支持数据和时钟的单端和差分探测

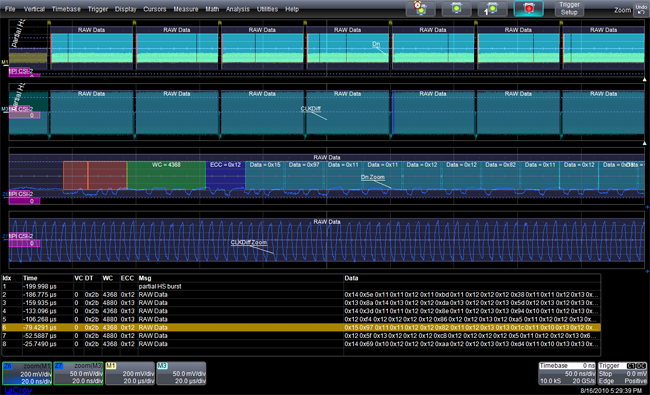

![](../../www.teledynelecroy.com/images/options/csi-2_decode_hs_lp-page3_sm.png)
MIPI D-PHY 解码器强大的系统级协议调试以及解决信号质量问题的理想工具。 D-PHY 解码解决方案为您的示波器添加了一套独特的工具,简化了您设计和调试 MIPI D-PHY、CSI-2 和 DSI 信号的方式。
最直观的解码
MIPI D-PHY 解码在协议的各个部分使彩色叠加显示,以实现易于理解的视觉显示。 根据时基或缩放量,解码信息被压缩或扩展,以更好地帮助理解短或长采集期间的事件。
单一工具提高生效率
D-PHY D 解决方案将您的所有信息集中在一处。 在物理层之上查看 D-PHY 信号的应用层提供了总线分析仪无法提供的独特视图。 可以应用一整套幅度和定时测量来调试在协议视图中可能不明显的物理层问题。
