主要特性
- 最全面的 MIL-STD-1553 示波器触发器可用
- 条件地址触发定义（<、<=、=、>、>=、<>、IN RANGE、OUT of RANGE）
- 条件数据触发定义（<、<=、=、>、>=、<>、IN RANGE、OUT of RANGE）
- 完全隔离特定的 RT 地址、子地址、数据值和模式代码
- 支持 MIL-STD-1553 版本 A 和 B
- 直观，彩色显示叠加的解码
- 具有缩放和码型搜索功能的交互式协议表格
- 自动时序测量
- 使用波形图将串行数字数据提取为模拟值（串行 DAC）
- 带有故障位置的眼图

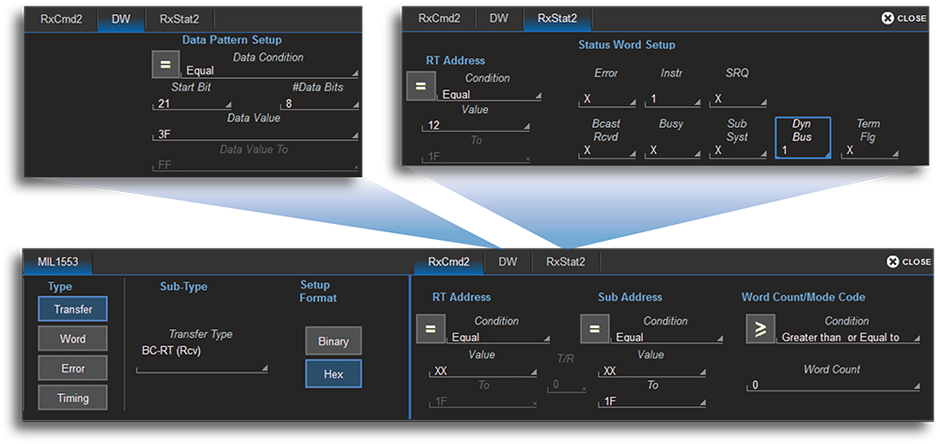

高度灵活和强大的触发（“T”）
MIL-STD-1553 触发器可以在传输或字级别进行配置，以提供正确的触发级别。 此外，错误触发器能够在传输或字级别定位协议错误的原因。 字级触发允许有条件的 RT 地址和子地址条目。
条件数据触发设置（“T”）
触发器允许对 DATA 条件进行条件设置（<. <=、=、>、>=、<>、范围内、范围外）。 这在应该监视异常事件的情况下特别有用。

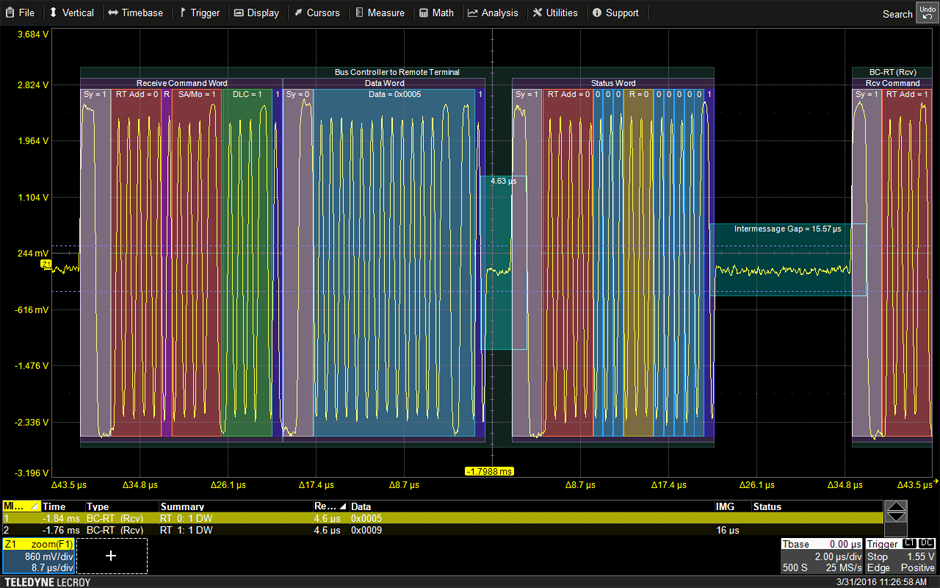

直观的彩色解码叠加功能 ("D")
对每个协议的特定部分和整个消息帧使用彩色透明的叠加功能，便于理解您的串行数据信息。与其他解决方案不同，我们的解决方案将协议解码信息远离信号，直接在显示器上关联波形和协议解码。随着采集长度的扩大或缩短，解码叠加层将进行调整，以显示恰到好处的信息量
交互式表格汇总结果（“D”）
将示波器变成协议分析仪，并以表格形式显示解码信息。 自定义表格以仅显示感兴趣的数据并触摸表格中的消息以自动缩放到它并将其显示在屏幕上。 导出表以供离线分析， 表中最多可同时显示四种不同的任何类型的解码信号。
高效的测量/图表工具（“M”）
通过模拟信号或其他串行消息的自动定时测量快速验证因果关系。 在单次长时间采集中进行多次测量，以便在极端情况测试期间快速获取统计数据。 可以将串行（数字）数据提取为模拟值并绘制图表以监控随时间变化的系统性能，就好像它是直接探测的一样。 更快地完成验证并获得更好的洞察力。
眼图 ("E")
快速显示分组低速串行数据信号的眼图，无需额外的设置时间。使用眼图参数来量化系统性能，并应用标准或自定义掩码来识别异常。可以指示掩码故障，并可以强制示波器进入停止模式。
